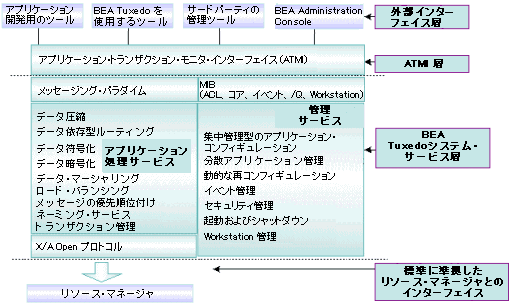

外部インターフェイス層

この層は、ユーザとシステム間のインターフェイスから構成されています。アプリケーション開発ツールと、BEA Administration Consoleなどの管理ツールの両方が含まれています。BEA Administration Console は、標準の管理コンソールとやり取りすることができます。そのため、ユーザは BEA Tuxedo ATMI 環境とネットワークのコンフィギュレーションを 1 つのコンソールから管理できます。また、アプリケーションのアーキテクチャの設計者や開発者は、独自の管理ツールまたはアプリケーション固有のツールや特定分野のツールを MIB の最上位に構築できます。

アプリケーションと BEA Tuxedo ATMI 環境間のインターフェイス。ATMI と BEA Tuxedo システムには、トランザクションを行う X/Open DTP モデルがインプリメントされています。ATMI では、抽象的な環境として位置透過性がサポートされ、インプリメンテーションの詳細が隠蔽されます。そのため、プログラマはアプリケーション・コードを変更せずに、複数のプラットフォームに BEA Tuxedo アプリケーションをコンフィギュレーションして運用できます。

クライアントとサーバ間のメッセージ転送に関する各種のモデル。たとえば、要求/応答モード、会話モード、イベント、任意通知型通知などがあります。

リソース・マネージャ

データが格納されたソフトウェア製品。データは、ここからアプリケーション・ベースの照会によって取得されます。リソース・マネージャ (RM) は、BEA Tuxedo ATMI 環境とやり取りを行い、XA 標準インターフェイスをインプリメントしています。リソース・マネージャの代表的な例はデータベースです。リソース・マネージャによって、トランザクション機能とアクションの永続性が可能になります。これらは、グローバル・トランザクション内でアクセスして制御できます。
