E Recovery Appliance X8Mのラック内配線表
この付録では、Recovery Appliance X8Mのフル・ラックおよび最小構成の各種コンポーネントの場所を示します。また、ラック内のコンポーネント間の配線接続も示します。
Recovery Appliance X9MおよびX8Mラックのレイアウト
図E-1に、Recovery Appliance X9MおよびX8Mのフル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
ノート:
ラック最下部の1Uの空きスペースはオプションのスパイン・スイッチ用のもので、これはマルチラック設置の場合に使用されます。このスペースには他のユニットを設置しないでください。

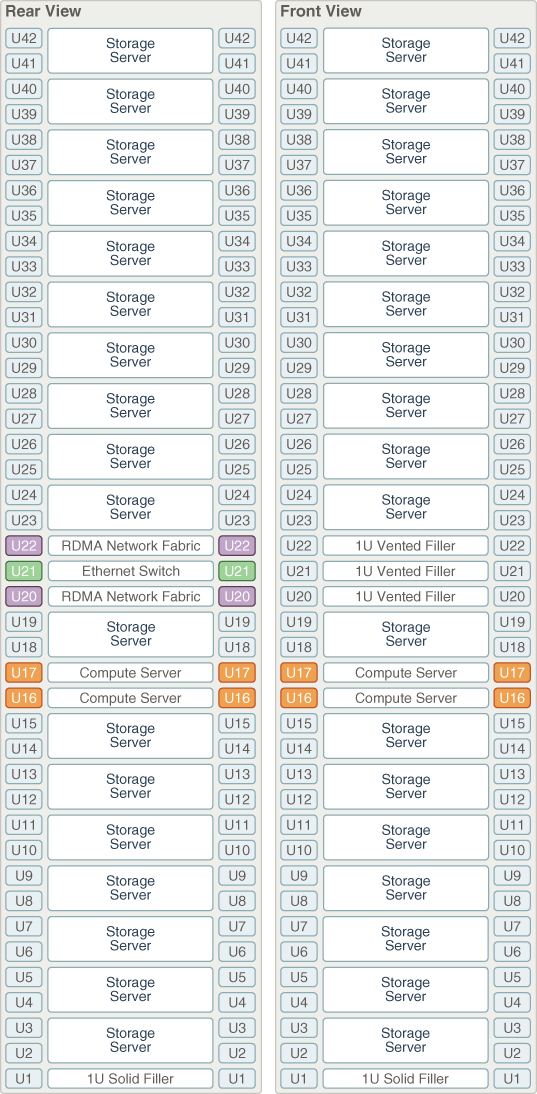

図E-1 Recovery Appliance X9MおよびX8Mのフル・ラックのラック・レイアウト

「図E-1 Recovery Appliance X9MおよびX8Mのフル・ラックのラック・レイアウト」の説明
図E-2に、Recovery Appliance X9MおよびX8Mの最小構成の前面図および背面図を示します。
図E-2 Recovery Appliance X9MおよびX8Mの最小構成のラック・レイアウト

「図E-2 Recovery Appliance X9MおよびX8Mの最小構成のラック・レイアウト」の説明
Oracle Integrated Lights Out Managerのケーブル接続(X8M)
表F-1に、Recovery Appliance X8Mのフル・ラックのサーバーからOracle ILOMスイッチへのケーブル接続を示します。ポート番号はストレージ・サーバーが少ない場合のラックと同じです。各サーバーのILOMポートは、NET MGTというラベルが付けられ、ラック・ユニット21のギガビット・イーサネット・スイッチに接続されます。
ILOMケーブルは赤色です。
表E-1 Recovery Appliance X8Mのフル・ラックのILOM配線
接続元のラック・ユニット(1) | コンポーネント | 接続先イーサネット・ポート |
---|---|---|
U41 |
ストレージ・サーバー |
16 |
U39 |
ストレージ・サーバー |
2 |
U37 |
ストレージ・サーバー |
4 |
U35 |
ストレージ・サーバー |
6 |
U33 |
ストレージ・サーバー |
8 |
U31 |
ストレージ・サーバー |
10 |
U29 |
ストレージ・サーバー |
12 |
U27 |
ストレージ・サーバー |
14 |
U25 |
ストレージ・サーバー |
18 |
U23 |
ストレージ・サーバー |
22 |
U18 |
ストレージ・サーバー |
26 |
U17 |
計算サーバー |
28 |
U16 |
計算サーバー |
30 |
U14 |
ストレージ・サーバー |
32 |
U12 |
ストレージ・サーバー |
34 |
U10 |
ストレージ・サーバー |
36 |
U8 |
ストレージ・サーバー |
38 |
U6 |
ストレージ・サーバー |
40 |
U4 |
ストレージ・サーバー |
42 |
U2 |
ストレージ・サーバー |
44 |
脚注1 Unはラックのユニットの場所です。nは数値です。
管理イーサネット・ポート配線表(X8M)
表E-2に、Recovery Appliance X8Mのフル・ラックのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。ポート番号はストレージ・サーバーが少ない場合のラックと同じです。
Cisco管理スイッチは、リカバリ・アプライアンス X8Mのラック・ユニット21にあります。イーサネット・ケーブルは青色です。
次の表で、Unはラック内のユニットの高さを示します。nはU20などの数です。Cisco管理スイッチに使用されるケーブルは青色です。この項の表は次のとおりです。
表E-2 Recovery Appliance X8Mのフル・ラックのイーサネット配線
接続元のラック・ユニット(2) | コンポーネント | 接続先イーサネット・ポート |
---|---|---|
U41 |
ストレージ・サーバー |
15 |
U39 |
ストレージ・サーバー |
1 |
U37 |
ストレージ・サーバー |
3 |
U35 |
ストレージ・サーバー |
5 |
U33 |
ストレージ・サーバー |
7 |
U31 |
ストレージ・サーバー |
9 |
U29 |
ストレージ・サーバー |
11 |
U27 |
ストレージ・サーバー |
13 |
U25 |
ストレージ・サーバー |
17 |
U23 |
ストレージ・サーバー |
21 |
U22 |
RDMAネットワーク・ファブリックのスイッチ |
45 |
U20 |
RDMAネットワーク・ファブリックのスイッチ |
46 |
U18 |
ストレージ・サーバー |
25 |
U17 |
計算サーバー |
27 |
U16 |
計算サーバー |
29 |
U14 |
ストレージ・サーバー |
31 |
U12 |
ストレージ・サーバー |
33 |
U10 |
ストレージ・サーバー |
35 |
U8 |
ストレージ・サーバー |
37 |
U6 |
ストレージ・サーバー |
39 |
U4 |
ストレージ・サーバー |
41 |
U2 |
ストレージ・サーバー |
43 |
脚注2 Unはラックのユニットの場所です。nは数値です。
単相配電ユニットのケーブル接続(X8M)
表F-3に、Recovery Appliance X8Mのフル・ラックの配電ユニット(PDU)からラック・ユニットへのケーブル接続を示します。接続先およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。ケーブルは、左側のPDU-Aが接続先であり、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。
表E-3 Recovery Appliance X8Mのフル・ラックの単相PDU配線
ラック・ユニット(3) | PDU-A | PDU-B | ケーブル長 |
---|---|---|---|
U41 |
G4-2 |
G1-4 |
2メートル |
U39 |
G4-4 |
G1-2 |
2メートル |
U37 |
G5-3 |
G2-3 |
2メートル |
U35 |
G3-2 |
G0-4 |
2メートル |
U33 |
G5-4 |
G2-2 |
2メートル |
U31 |
G5-1 |
G2-5 |
2メートル |
U29 |
G3-0 |
G0-6 |
2メートル |
U27 |
G3-5 |
G0-1 |
2メートル |
U25 |
G4-5 |
G1-1 |
2メートル |
U23 |
G4-0 |
G1-6 |
2メートル |
U22 |
G1-6 |
G4-0 |
2メートル |
U21 |
G2-6 |
G5-0 |
2メートル |
U20 |
G1-5 |
G5-1 |
2メートル |
U18 |
G1-4 |
G4-2 |
2メートル |
U17 |
G2-3 |
G4-3 |
2メートル |
U16 |
G2-0 |
G5-6 |
2メートル |
U14 |
G1-0 |
G4-6 |
2メートル |
U12 |
G0-2 |
G3-4 |
2メートル |
U10 |
G0-1 |
G3-5 |
2メートル |
U8 |
G0-5 |
G3-1 |
2メートル |
U6 |
G2-4 |
G5-2 |
2メートル |
U4 |
G0-3 |
G3-3 |
2メートル |
U2 |
G1-3 |
G4-3 |
2メートル |
U1 |
G1-1 |
G4-5 |
2メートル |
脚注3 Unはラックのユニットの場所です。nは数値です。
3相配電ユニットのケーブル接続(X8M)
表F-3に、Recovery Appliance X8Mのフル・ラックの配電ユニット(PDU)からラック・ユニットへのケーブル接続を示します。接続先およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。ケーブルは、左側のPDU-Aが接続先であり、右側に配線されてケーブル管理アーム(CMA)に入ります。ケーブルは、4本のグループごとにまとめられます。
表E-4 Recovery Appliance X8Mのフル・ラックの3相PDU配線
ラック・ユニット(4) | PDU-A | PDU-B | ケーブル長 |
---|---|---|---|
U41 |
G4-4 |
G1-2 |
2メートル |
U39 |
G5-1 |
G0-5 |
2メートル |
U37 |
G5-5 |
G0-1 |
2メートル |
U35 |
G4-1 |
G1-5 |
2メートル |
U33 |
G5-3 |
G0-3 |
2メートル |
U31 |
G5-4 |
G0-2 |
2メートル |
U29 |
G4-6 |
G1-0 |
2メートル |
U27 |
G3-4 |
G2-2 |
2メートル |
U25 |
G3-1 |
G2-5 |
2メートル |
U23 |
G3-0 |
G2-6 |
2メートル |
U22 |
G1-6 |
G4-0 |
2メートル |
U21 |
G1-4 |
G4-2 |
2メートル |
U20 |
G1-5 |
G4-1 |
2メートル |
U18 |
G2-6 |
G3-0 |
2メートル |
U17 |
G0-5 |
G5-1 |
2メートル |
U16 |
G1-1 |
G4-5 |
2メートル |
U14 |
G2-2 |
G3-4 |
2メートル |
U12 |
G2-5 |
G3-1 |
2メートル |
U10 |
G2-4 |
G3-2 |
2メートル |
U8 |
G0-2 |
G5-4 |
2メートル |
U6 |
G1-0 |
G4-6 |
2メートル |
U4 |
G0-0 |
G5-6 |
2メートル |
U2 |
G0-4 |
G5-2 |
2メートル |
U1 |
G4-2 |
G1-4 |
2メートル |
脚注4 Unはラックのユニットの場所です。nは数値です。
X8MのRDMAネットワーク・ファブリック・スイッチ間のケーブル接続
RoCEネットワーク・ファブリックについて、表F-7に、ラック・ユニット20および22にある、2つのゲートウェイ・リーフ・スイッチ間の接続のポートおよびケーブル長を示します。ケーブルはすべて、黒色のQuad Data Rate (QDR)のRDMAネットワーク・ファブリック・ケーブルです。
表E-5 X8MのRDMAネットワーク・ファブリック・スイッチ間の配線
接続元のRDMAネットワーク・ファブリック・スイッチのU20ポート(5) | 接続先のRDMAネットワーク・ファブリック・スイッチのU22ポート(特に指定されていない場合) | ケーブル長 |
---|---|---|
04 |
04 |
1メートル |
05 |
05 |
1メートル |
06 |
06 |
1メートル |
07 |
07 |
1メートル |
30 |
30 |
1メートル |
31 |
31 |
1メートル |
32 |
32 |
1メートル |
33 |
33 |
3メートル |
脚注5 Unはラックのユニットの場所です。nは数値です。
X8MのRDMAネットワーク・ファブリック・スイッチとサーバーのケーブル接続
表F-8に、Recovery Appliance X8Mのフル・ラックのゲートウェイ・リーフ・スイッチからサーバーへのInfiniBand接続の場所、ポートおよびケーブルを示します。ポート番号およびケーブル長はストレージ・サーバーが少ない場合のラックと同じです。スイッチはラック・ユニット20および22にあります。
ケーブルはすべて、黒色のQuad Data Rate (QDR)ケーブルです。
表E-6 Recovery Appliance X8Mのフル・ラックのRDMAネットワーク・ファブリック・スイッチとサーバーの配線
接続元のRDMAネットワーク・ファブリック・スイッチのラック・ユニット(6) | ポート | 接続先のラック・ユニット | デバイス | ポート | ケーブル長 |
---|---|---|---|---|---|
U22 |
15 |
U41 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
08 |
U39 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
09 |
U37 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
10 |
U35 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
11 |
U33 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
12 |
U31 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
13 |
U29 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
14 |
U27 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
16 |
U25 |
ストレージ・サーバー |
PCIe 1、P2 |
2メートル |
U22 |
18 |
U23 |
ストレージ・サーバー |
PCIe 1、P2 |
2メートル |
U22 |
20 |
U18 |
ストレージ・サーバー |
PCIe 1、P2 |
2メートル |
U22 |
21 |
U17 |
計算サーバー |
PCIe 1、P2 |
2メートル |
U22 |
22 |
U16 |
計算サーバー |
PCIe 1、P2 |
2メートル |
U22 |
23 |
U14 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
24 |
U12 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
25 |
U10 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
26 |
U8 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
27 |
U6 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
28 |
U4 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U22 |
29 |
U2 |
ストレージ・サーバー |
PCIe 1、P2 |
3メートル |
U20 |
15 |
U41 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
08 |
U39 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
09 |
U37 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
10 |
U35 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
11 |
U33 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
12 |
U31 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
13 |
U29 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
14 |
U27 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
16 |
U25 |
ストレージ・サーバー |
PCIe 1、P1 |
2メートル |
U20 |
18 |
U23 |
ストレージ・サーバー |
PCIe 1、P1 |
2メートル |
U20 |
20 |
U18 |
ストレージ・サーバー |
PCIe 1、P1 |
2メートル |
U20 |
21 |
U17 |
計算サーバー |
PCIe 1、P1 |
2メートル |
U20 |
22 |
U16 |
計算サーバー |
PCIe 1、P1 |
2メートル |
U20 |
23 |
U14 |
ストレージ・サーバー |
PCIe 1、P1 |
2メートル |
U20 |
24 |
U12 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
25 |
U10 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
26 |
U8 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
27 |
U6 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
28 |
U4 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
U20 |
29 |
U2 |
ストレージ・サーバー |
PCIe 1、P1 |
3メートル |
脚注6 Unはラックのユニットの場所です。nは数値です。
