3 システムの電源を切る必要のないCRUの保守

Oracle Database Applianceでホット・プラグ・コンポーネントを処理するタスクを実行します。

ホット・プラガブル・コンポーネントは、システムの電源を入れた状態で交換することができます。

注意:

ホットプラグ対応コンポーネントは、システムの電源を切断した状態でも交換できます。 このメソッドを選択する場合は、まず「サービスのためのOracle Database Applianceの準備」の説明に従ってシステムの電源を切ります。

Oracle Database Appliance X8-2 Series Serverのホット・プラグ可能コンポーネント

この項では、Oracle Database Appliance X8-2シリーズ・サーバーでホット・プラグ・タスクを実行する方法を説明します。

この項では、Oracle Database X8-2シリーズ・システムのサーバーの電源を切る必要のない、顧客交換可能コンポーネントの保守方法を説明します。 他のOracle Database Applianceモデルがある場合は、「システム電源オフを必要としないCRUの保守」にリストされている適切なリンクを選択します。

注意:

特定のストレージ拡張シナリオ(以下の手順で説明)では、オプションのストレージを追加する場合は、アプライアンスの電源を切る必要があります。

ストレージ・シェルフのホット・プラグ・コンポーネントを保守している場合は、「Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HA/X8-2-HAストレージ・シェルフのホット・プラグ可能コンポーネント」を参照してください。

ホット・プラガブル・コンポーネントとは、システムの稼動中に取り外して取り付けることができるコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

ご使用のアプライアンスのホットプラグ・コンポーネントの説明については、次の表を参照してください。

注意:

次の表のリンクの一部で、「外側」であるOracle Database ApplianceライブラリのOracle Server X8-2Lドキュメント・ライブラリへの指示に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X8-2S/X8-2M Oracle Database Appliance X8-2-HA

NVMeストレージ・ドライブ(CRU)の保守

注意: 取り外す前に、まずNVMeドライブの電源をオフにする必要があります。 取り外しの前にNVMeドライブの電源を切らないと、オペレーティング・システムがクラッシュする可能性があります。 Oracle Database Applianceは、特別なコマンドを使用してNVMeストレージを削除または追加します。

フロント・マウント・ストレージ・ドライブは、この製品のサーバー・ノードではサポートされていません。

内部M.2フラッシュSSD (CRU)の保守

内部M.2フラッシュSSD (CRU)の保守

ファン・モジュール(CRU)の保守

ファン・モジュール(CRU)の保守

電源装置(CRU)の保守

電源装置(CRU)の保守

親トピック: システム電源オフを必要としないCRUの保守

NVMeストレージ・ドライブ(CRU)の保守

Oracle Database Appliance X8シリーズ・システムでNVMeドライブの保守作業を実行します。

親トピック: Oracle Database Appliance X8-2 Series Serverのホット・プラグ可能コンポーネント

NVMeストレージ・ドライブの交換

Oracle Database Appliance X8シリーズ・システムのNVMeドライブを置き換えます。

NVMeドライブを取り外す前に、NVMeドライブの電源を切る必要があります。 NVMeドライブをインストールしたら、電源をオンにする必要があります。 障害の発生したドライブは、5分後に自動的に電源が切断されます。

注意:

電源を切断せずにNVMeドライブを取り外すと、オペレーティング・システムが異常終了する可能性があります。 Oracle Database Applianceでは、NVMeストレージの追加または取外しに特別なコマンドが使用されます。

この手順では、Oracle Database X8-2シリーズ・システム用のodaadmcli電源投入/オフ・コマンドを使用してNVMeドライブを交換する方法について説明します。

ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

  1. 交換するNVMeドライブを特定します。 ホストで次のコマンドを入力します。
    # odaadmcli show disk

    たとえば、pd_00およびpd_01というドライブ名は、ホストによってNVMe0とNVMe1として表示され、前面ドライブのスロット0および1にそれぞれ対応します。

  2. 交換するドライブをアンマウントし、電源を切断します。 次の内の1つを実行します。
    1. 障害の発生したドライブを交換する場合は、その青色の取外し準備完了ライトが点灯しているかどうかを確認します。
      ドライブに障害が発生した場合は、5分後に自動的に電源が切断されてその青色の取外し準備完了インジケータが点灯する必要があります。
    2. 交換元のドライブでまだその青色の取外し準備完了インジケータが点灯していない場合は、ホストから次のコマンドを入力してドライブをアンマウントし、電源を切断します。
      # odaadmcli power disk off pd_xx
      ここでのpd_xxは、ステップ1で説明した、交換元のディスクの名前です。
      次のステップに進む前に、ドライブ上の青色の取外し準備完了インジケータが点灯していることを確認してください。

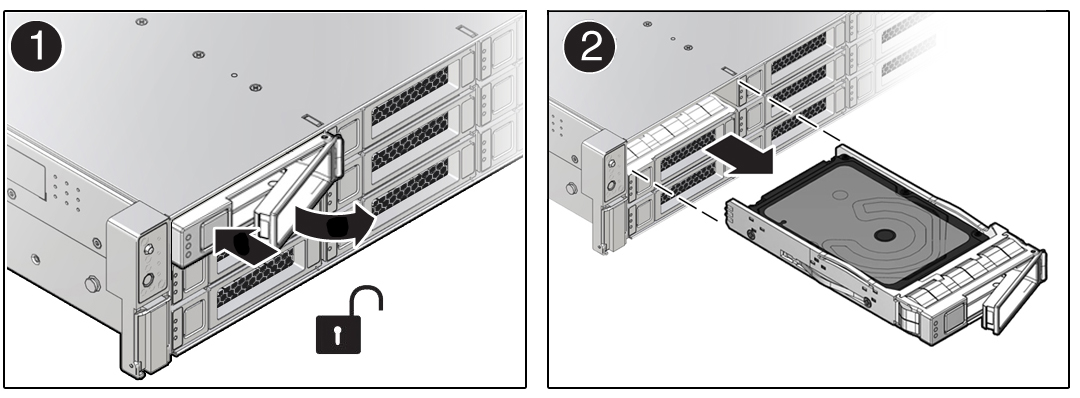

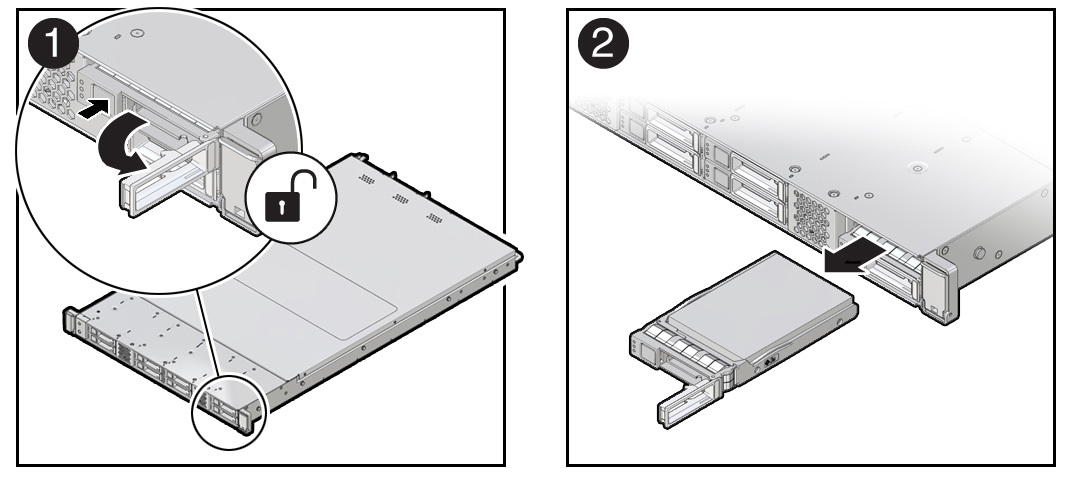

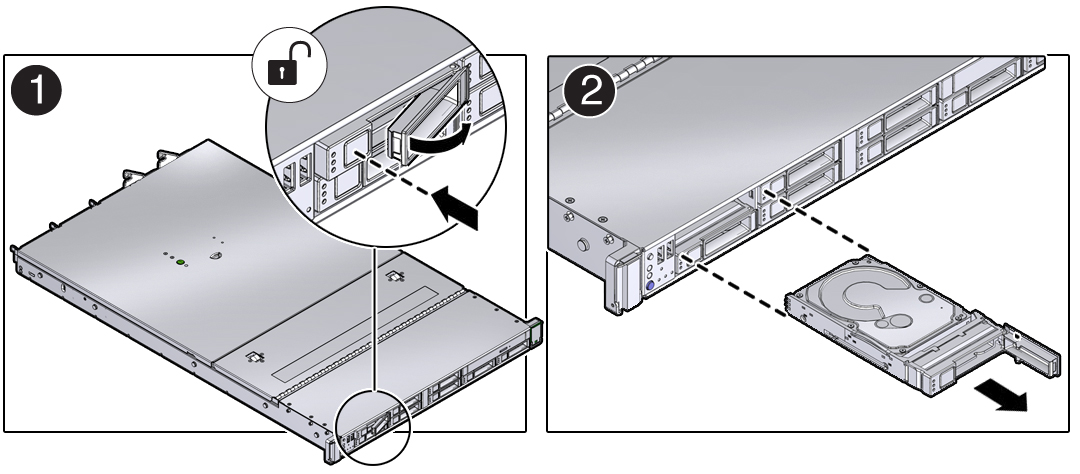

  3. ドライブの正面にあるラッチ・リリース・ボタンを押してドライブ・ラッチ[1]を開き、ラッチをつかみ、次の図に示すようにドライブ・スロット[2]からドライブを引き出します。
  4. 交換用のドライブをドライブ・スロットの位置に合わせます。
    ドライブは、取り付けたスロットに応じて、物理的にアドレスが指定されます。 取り外したドライブと同じスロットに、交換用のドライブを取り付けることが重要です。

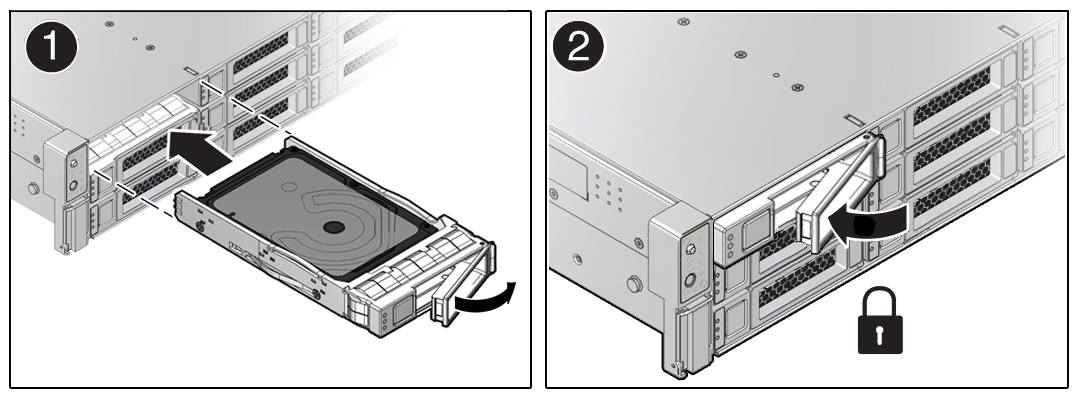

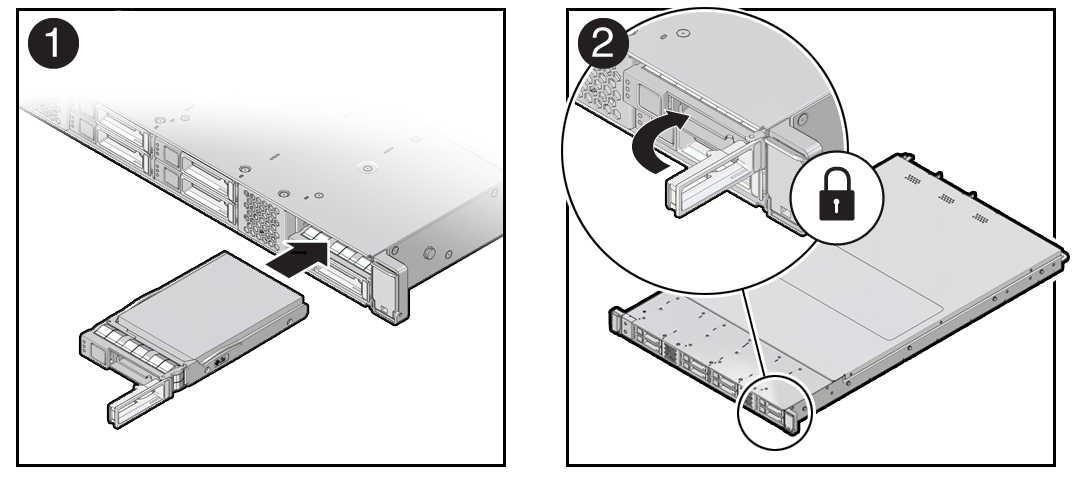

  5. 開いた位置のドライブ・ラッチで、次の図に示すように、ドライブがしっかり固定されるまでスロットにスライドさせ[1]し、ドライブ・ラッチを閉じてドライブを所定の位置に固定します[2]。
  6. 交換用ドライブの電源を入れ、再マウントします。 ホストから次のコマンドを入力します。
    # odaadmcli power disk on pd_xx

    ここでのpd_xxは、ステップ1で説明した、交換されているディスクの名前です。

    電源投入処理が完了するまでに数分かかる場合があります。 完了すると、ドライブの緑色のOKインジケータが点灯します。

  7. 交換用ディスクのステータスを確認するには、ホストから次のコマンドを入力します。
    # odaadmcli show disk

    その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

NVMe拡張ストレージの追加

NVMeストレージをOracle Database Appliance X8-2Mに追加します。

  • Oracle Database Appliance X8-2Mでは、NVMeドライブ用の10個の拡張スロットをサポートしています。 これらはシステムの前面から見て2から11のラベルが付いたスロットです(次の図の注釈2から11)。 ストレージ・ドライブは、2つのセットで追加できます。

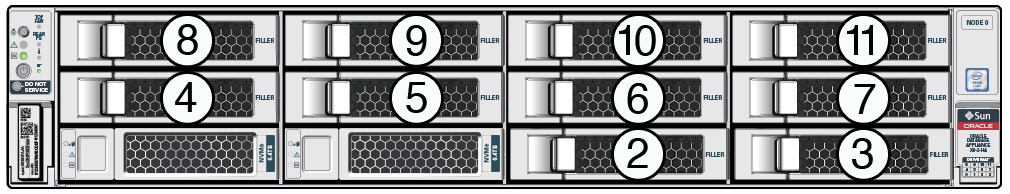

    g7309_x8-2m_drive_expansion_slots.jpgの説明は以下のとおりです
    「図g7309_x8-2m_drive_expansion_slots.jpgの説明」

  • 最初にシステムの電源を投入し、システム・ソフトウェアを取り付ける前に、「Oracle Database Appliance X8-2Mにソフトウェア・リリース18.7、19.4または19.5がある場合は、」のすべてのストレージを追加する必要があります。 システムがプロビジョニングされ、実行された後は、ストレージを追加できません。

    「システムでOracle Database Applianceリリース18.8が実行されている場合、」はシステムの実行中にストレージを追加でき、アプライアンスのCLIソフトウェア・コマンドを使用してストレージ構成を拡張します。

  • ストレージを拡張する場合は、使用可能なスロットの番号が最も小さいスロット(たとえば、フロント・パネルに表示されているスロット2)からスロットを作成します。

  • ここにリストされているドライブの電源投入とストレージの拡張odaadmcliコマンドは、新しいディスク・ドライブがすべて物理的に取り付けられた後にのみ実行する必要があります。 ストレージを拡張すると、以前のストレージ構成に戻すことはできません(たとえば、2つのNVMeドライブのみのデフォルト・インストール)。

  1. フィンガを使用して空になっていないスロットのパネルを取り外し、パネル・リリース・ラッチを開け、フィラーをドライブ・スロットから引き出します。

    注意:

    適切なシステム冷却を確保するために、フィラー・パネルを一度に1つずつ交換してください。

  2. ドライブのリリース・ボタンを押して、新しいドライブのラッチを開きます。

    注意:

    ラッチを外に回しすぎないでください。 故障の原因となります。

  3. ドライブが完全に装着されるまで、ドライブをスロットに差し込んで新しいドライブを挿入します。 次に、ドライブ・ラッチを閉じてドライブを所定の位置に固定します。
  4. 新しいドライブごとにステップ 1 - 3を繰り返します。

    Oracle Database Appliance X8-2Mの場合、ホストに対するこれらのドライブの名前は、pd_02、pd_03、pd_04などになり、pd_11までの各ドライブ・スロットの番号に一致します。

  5. 次のコマンド書式を使用してホストから適切なコマンドを入力し、各ドライブの電源を入れます:

    # odaadmcli power disk on pd_##

    ##は、電源を投入されているドライブの数(11経由の02)です。

    電源投入処理が完了するまでに数分かかる場合があります。 完了すると、新しく取り付けたドライブの緑色のOKインジケータが点灯します。

    注意:

    1つの新しいディスクにストレージの電源を入れて拡張しようとしないで、次の新しいディスクに電源を入れてストレージを拡張しないでください。 ストレージを拡張する前に、緑色のOKインジケータが点灯した状態ですべての新しいディスクの電源をオンにする必要があります。

  6. 新しいドライブを含むようシステム・ストレージを拡張します。 ホストから次のコマンドを入力します。
    # odaadmcli expand storage -ndisk number_of_disks

    ここで、number_of_disksは追加されるディスクの数です。 システムは新しいストレージを検出して使用します。

    その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

Oracle Database Appliance X7-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント

このセクションでは、Oracle Database Appliance X7-2シリーズ・サーバーでホット・プラグ・タスクを実行する方法について説明します。

この項では、Oracle Database X7-2シリーズ・システムのサーバーの電源を切る必要のない、顧客交換可能コンポーネントの保守方法を説明します。 他のOracle Database Applianceモデルがある場合は、「システム電源オフを必要としないCRUの保守」にリストされている適切なリンクを選択します。

ストレージ・シェルフのホット・プラグ・コンポーネントを保守している場合は、「Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HA/X8-2-HAストレージ・シェルフのホット・プラグ可能コンポーネント」を参照してください。

ホット・プラガブル・コンポーネントとは、システムの稼動中に取り外して取り付けることができるコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

ご使用のアプライアンスのホットプラグ・コンポーネントの説明については、次の表を参照してください。

注意:

次の表のリンクの一部は、Oracle Database Applianceライブラリの「外側」の指示に従って、Oracle Server X7-2ドキュメント・ライブラリにアクセスします。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X7-2S/X7-2M Oracle Database Appliance X7-2-HA

NVMeストレージ・ドライブ(CRU)の保守

注意: 取り外す前に、まずNVMeドライブの電源をオフにする必要があります。 取り外しの前にNVMeドライブの電源を切らないと、オペレーティング・システムがクラッシュする可能性があります。 Oracle Database Applianceは、特別なコマンドを使用してNVMeストレージを削除または追加します。

フロント・マウント・ストレージ・ドライブは、この製品のサーバー・ノードではサポートされていません。

ファン・モジュール(CRU)の保守

ファン・モジュール(CRU)の保守

電源装置(CRU)の保守

電源装置(CRU)の保守

親トピック: システム電源オフを必要としないCRUの保守

NVMeストレージ・ドライブ(CRU)の保守

Oracle Database Appliance X7シリーズ・システムでNVMeドライブをサービスするためのタスクを実行します。

親トピック: Oracle Database Appliance X7-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント

NVMeストレージ・ドライブの交換

Oracle Database Appliance X7シリーズ・システムのNVMeドライブを交換してください。

NVMeドライブを取り外す前に、NVMeドライブの電源を切る必要があります。 NVMeドライブをインストールしたら、電源をオンにする必要があります。 障害の発生したドライブは、5分後に自動的に電源が切断されます。

注意:

電源を切断せずにNVMeドライブを取り外すと、オペレーティング・システムが異常終了する可能性があります。 Oracle Database Applianceでは、NVMeストレージの追加または取外しに特別なコマンドが使用されます。

この手順では、Oracle Database X7-2シリーズ・システムのodaadmcli電源オン/オフ・コマンドを使用してNVMeドライブを交換する方法について説明します。

ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

  1. 交換するNVMeドライブを特定します。 ホストで次のコマンドを入力します。
    # odaadmcli show disk

    たとえば、pd_00およびpd_01というドライブ名は、ホストによってNVMe0とNVMe1として表示され、前面ドライブのスロット0および1にそれぞれ対応します。

  2. 交換するドライブをアンマウントし、電源を切断します。 次の内の1つを実行します。
    1. 障害の発生したドライブを交換する場合は、その青色の取外し準備完了ライトが点灯しているかどうかを確認します。
      ドライブに障害が発生した場合は、5分後に自動的に電源が切断されてその青色の取外し準備完了インジケータが点灯する必要があります。
    2. 交換元のドライブでまだその青色の取外し準備完了インジケータが点灯していない場合は、ホストから次のコマンドを入力してドライブをアンマウントし、電源を切断します。
      # odaadmcli power disk off pd_xx
      ここでのpd_xxは、ステップ1で説明した、交換元のディスクの名前です。
      次のステップに進む前に、ドライブ上の青色の取外し準備完了インジケータが点灯していることを確認してください。
  3. ドライブの正面にあるラッチ・リリース・ボタンを押してドライブ・ラッチ[1]を開き、ラッチをつかみ、次の図に示すようにドライブ・スロット[2]からドライブを引き出します。
  4. 交換用のドライブをドライブ・スロットの位置に合わせます。
    ドライブは、取り付けたスロットに応じて、物理的にアドレスが指定されます。 取り外したドライブと同じスロットに、交換用のドライブを取り付けることが重要です。
  5. 開いた位置のドライブ・ラッチで、次の図に示すように、ドライブがしっかり固定されるまでスロットにスライドさせ[1]し、ドライブ・ラッチを閉じてドライブを所定の位置に固定します[2]。
  6. 交換用ドライブの電源を入れ、再マウントします。 ホストから次のコマンドを入力します。
    # odaadmcli power disk on pd_xx

    ここでのpd_xxは、ステップ1で説明した、交換されているディスクの名前です。

    電源投入処理が完了するまでに数分かかる場合があります。 完了すると、ドライブの緑色のOKインジケータが点灯します。

  7. 交換用ディスクのステータスを確認するには、ホストから次のコマンドを入力します。
    # odaadmcli show disk

    その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

NVMe拡張ストレージの追加

Oracle Database Appliance X7-2MにNVMeストレージを追加します。

  • Oracle Database Appliance X7-2Mは、NVMeドライブ用の6つの拡張スロットをサポートしています。 これらは、システムの前面から見た2〜7のラベルが付いたスロットです(次の図の注釈1〜6)。 ストレージ・ドライブは、3つのセットで追加できます。

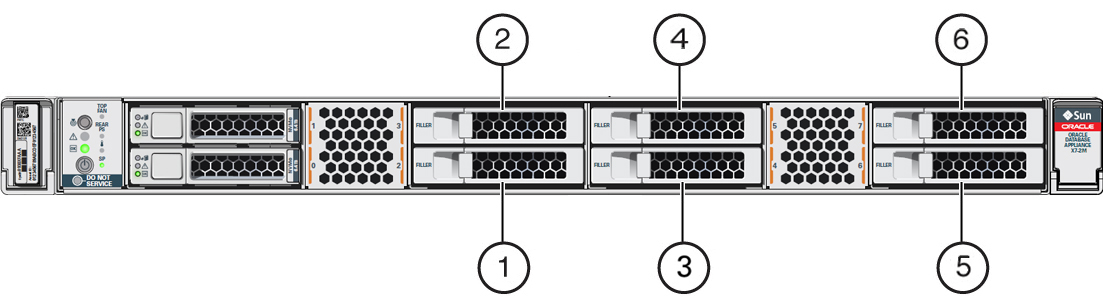

    gxxxx-x7-2m_optional_nvme_drives.jpgの説明は以下のとおりです
    「図gxxxx-x7-2m_optional_nvme_drives.jpgの説明」

    2つのNVMeドライブ(ホストからのpd_00およびpd_01)のデフォルト構成を使用している場合は、3つまたは6つのNVMeドライブでストレージを拡張できます。

  • ストレージを拡張する場合は、使用可能なスロットの番号が最も小さいスロット(たとえば、フロント・パネルに表示されているスロット2)からスロットを作成します。

  • ここにリストされているドライブの電源投入とストレージの拡張odaadmcliコマンドは、新しいディスク・ドライブがすべて物理的に取り付けられた後にのみ実行する必要があります。 ストレージを拡張すると、以前のストレージ構成に戻すことはできません(たとえば、2つのNVMeドライブのみのデフォルト・インストール)。

  • ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

  1. フィンガを使用して空になっていないスロットのパネルを取り外し、パネル・リリース・ラッチを開け、フィラーをドライブ・スロットから引き出します。

    注意:

    適切なシステム冷却を確保するために、フィラー・パネルを一度に1つずつ交換してください。

  2. ドライブのリリース・ボタンを押して、新しいドライブのラッチを開きます。

    注意:

    ラッチを外に回しすぎないでください。 故障の原因となります。

  3. ドライブが完全に装着されるまで、ドライブをスロットに差し込んで新しいドライブを挿入します。 次に、ドライブ・ラッチを閉じてドライブを所定の位置に固定します。
  4. 新しいドライブごとにステップ 1 - 3を繰り返します。

    • Oracle Database Appliance X7-2Mの場合、これらのドライブのホスト名はpd_02、pd_03、pd_04などになり、それぞれのドライブ・スロットの番号はpd_07に一致します。

  5. ホストから適切なコマンドを入力して、新しいドライブの電源を入れます。

    • 3つのドライブを追加する場合は、次のように入力します:

      # odaadmcli power disk on pd_02

      # odaadmcli power disk on pd_03

      # odaadmcli power disk on pd_04

    • 6つのドライブを追加する場合は、さらに次のように入力します:

      # odaadmcli power disk on pd_05

      # odaadmcli power disk on pd_06

      # odaadmcli power disk on pd_07

    電源投入処理が完了するまでに数分かかる場合があります。 完了すると、新しく取り付けたドライブの緑色のOKインジケータが点灯します。

    注意:

    1つの新しいディスクにストレージの電源を入れて拡張しようとしないで、次の新しいディスクに電源を入れてストレージを拡張しないでください。 ストレージを拡張する前に、緑色のOKインジケータが点灯した状態ですべての新しいディスクの電源をオンにする必要があります。

  6. 新しいドライブを含むようシステム・ストレージを拡張します。 ホストから次のコマンドを入力します。
    # odaadmcli expand storage -ndisk number_of_disks

    ここで、number_of_disksは追加されるディスクの数です。 システムは新しいストレージを検出して使用します。

    その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

Oracle Database Appliance X6-2シリーズ・サーバー・ノードのホットプラグ対応コンポーネント

このセクションでは、Oracle Database Appliance X6-2シリーズ・サーバーでホット・プラグ・タスクを実行する方法について説明します。

この項では、Oracle Database X6-2シリーズ・システムのサーバーの電源を切る必要のない、顧客交換可能コンポーネントの保守方法を説明します。 他のOracle Database Applianceモデルがある場合は、「システム電源オフを必要としないCRUの保守」にリストされている適切なリンクを選択します。

ストレージ・シェルフのホット・プラグ・コンポーネントを保守している場合は、「Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HA/X8-2-HAストレージ・シェルフのホット・プラグ可能コンポーネント」を参照してください。

ホット・プラガブル・コンポーネントとは、システムの稼動中に取り外して取り付けることができるコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

ご使用のアプライアンスのホットプラグ・コンポーネントの説明については、次の表を参照してください。

注意:

次の表のリンクの一部は、Oracle Server X6-2およびOracle Server X6-2L (Storage Server X6-2 Extreme Flashバージョンを含む)のドキュメンテーション・ライブラリに対するOracle Database Applianceライブラリの「外側」の指示になります。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X6-2S/X6-2M Oracle Database Appliance X6-2L Oracle Database Appliance X6-2-HA

非NVMeストレージ・ドライブ(CRU)の保守

非NVMeストレージ・ドライブ(CRU)の保守

非NVMeストレージ・ドライブ(CRU)の保守

NVMeストレージ・ドライブ(CRU)の保守

注意: 取り外す前に、まずNVMeドライブの電源をオフにする必要があります。 取り外しの前にNVMeドライブの電源を切らないと、オペレーティング・システムがクラッシュする可能性があります。 Oracle Database Applianceは、特別なコマンドを使用してNVMeストレージを削除または追加します。

NVMeストレージ・ドライブ(CRU)の保守

注意: 取り外す前に、まずNVMeドライブの電源をオフにする必要があります。 取り外しの前にNVMeドライブの電源を切らないと、オペレーティング・システムがクラッシュする可能性があります。 Oracle Database Applianceは、特別なコマンドを使用してNVMeストレージを削除または追加します。

フロント・マウント・ストレージ・ドライブは、この製品のサーバー・ノードではサポートされていません。

ファン・モジュール(CRU)の保守

ファン・モジュール(CRU)の保守

ファン・モジュール(CRU)の保守

電源装置(CRU)の保守

電源装置(CRU)の保守

電源装置(CRU)の保守

親トピック: システム電源オフを必要としないCRUの保守

NVMeストレージ・ドライブ(CRU)の保守

Oracle Database Appliance X6シリーズ・システムでNVMeドライブをサービスするタスクを実行します。

この項では、Oracle Database Appliance X6-2シリーズ・システムのNVMeドライブの保守について説明します。

親トピック: Oracle Database Appliance X6-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント

NVMeストレージ・ドライブの交換

Oracle Database Appliance X6シリーズ・システムのNVMeドライブを交換します。

NVMeドライブを取り外す前に、NVMeドライブの電源を切る必要があります。 NVMeドライブをインストールしたら、電源をオンにする必要があります。 障害の発生したドライブは、5分後に自動的に電源が切断されます。

注意:

電源を切断せずにNVMeドライブを取り外すと、オペレーティング・システムが異常終了する可能性があります。 Oracle Database Applianceでは、NVMeストレージの追加または取外しに特別なコマンドが使用されます。

この手順では、Oracle Database X6-2シリーズ・システム用のodaadmcli power on/offコマンドを使用してNVMeドライブを交換する方法について説明します。

ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

  1. 交換するNVMeドライブを特定します。 ホストで次のコマンドを入力します。
    # odaadmcli show disk

    たとえば、pd_00およびpd_01というドライブ名は、ホストによってNVMe0とNVMe1として表示され、前面ドライブのスロット0および1にそれぞれ対応します。

  2. 交換するドライブをアンマウントし、電源を切断します。 次の内の1つを実行します。
    1. 障害の発生したドライブを交換する場合は、その青色の取外し準備完了ライトが点灯しているかどうかを確認します。
      ドライブに障害が発生した場合は、5分後に自動的に電源が切断されてその青色の取外し準備完了インジケータが点灯する必要があります。
    2. 交換元のドライブでまだその青色の取外し準備完了インジケータが点灯していない場合は、ホストから次のコマンドを入力してドライブをアンマウントし、電源を切断します。
      # odaadmcli power disk off pd_xx
      ここでのpd_xxは、ステップ1で説明した、交換元のディスクの名前です。
      次のステップに進む前に、ドライブ上の青色の取外し準備完了インジケータが点灯していることを確認してください。
  3. ドライブの正面にあるラッチ・リリース・ボタンを押してドライブ・ラッチ[1]を開き、ラッチをつかみ、次の図に示すようにドライブ・スロット[2]からドライブを引き出します。
  4. 交換用のドライブをドライブ・スロットの位置に合わせます。
    ドライブは、取り付けたスロットに応じて、物理的にアドレスが指定されます。 取り外したドライブと同じスロットに、交換用のドライブを取り付けることが重要です。

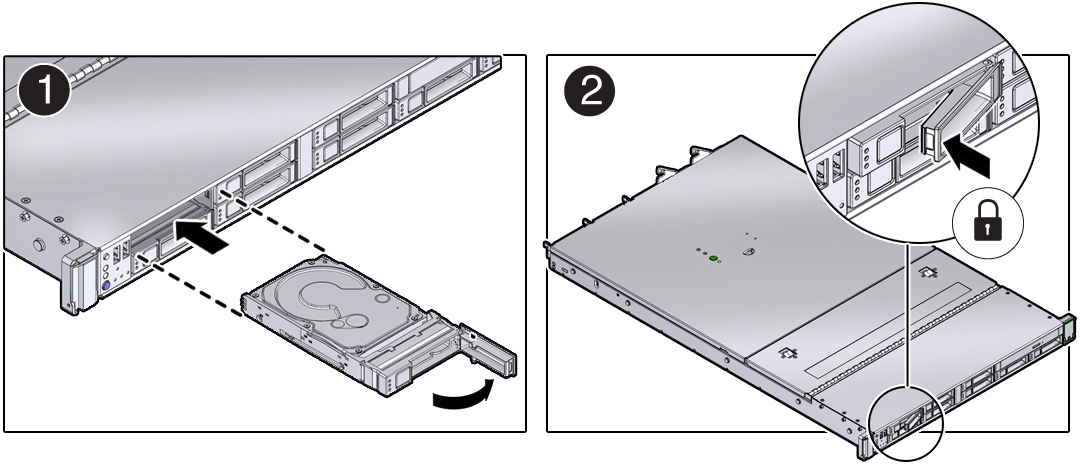

  5. 開いた位置のドライブ・ラッチで、次の図に示すように、ドライブがしっかり固定されるまでスロットにスライドさせ[1]し、ドライブ・ラッチを閉じてドライブを所定の位置に固定します[2]。
  6. 交換用ドライブの電源を入れ、再マウントします。 ホストから次のコマンドを入力します。
    # odaadmcli power disk on pd_xx

    ここでのpd_xxは、ステップ1で説明した、交換されているディスクの名前です。

    電源投入処理が完了するまでに数分かかる場合があります。 完了すると、ドライブの緑色のOKインジケータが点灯します。

  7. 交換用ディスクのステータスを確認するには、ホストから次のコマンドを入力します。
    # odaadmcli show disk

    その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

NVMe拡張ストレージの追加

Oracle Database Appliance X6シリーズ・システムにNVMeストレージを追加します。

  • Oracle Database Appliance X6-2S/X6-2Mは、NVMeドライブ用の2つの拡張スロットをサポートしています。 これらは、システムの正面から見たNVMe2とNVMe3というラベルの付いたスロットです(次の図の注釈1と2)。 NVMeストレージを追加するときには、これら両方のスロットを使用する必要があります。

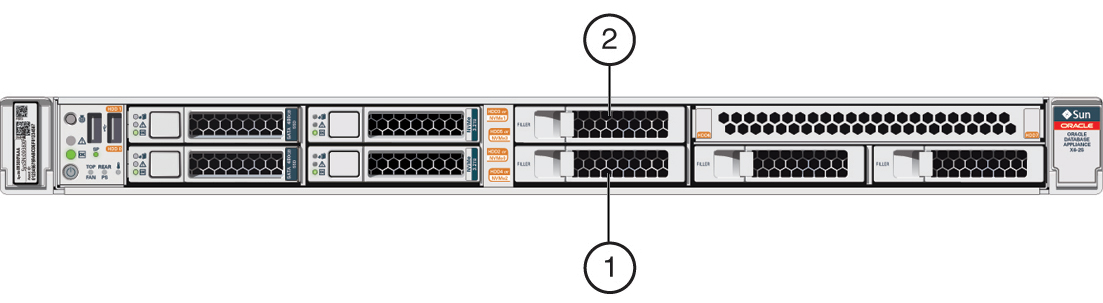

    x6-2sm_optional_nvme_drives.jpgの説明は以下のとおりです
    「図x6-2sm_optional_nvme_drives.jpgの説明」

    2つのNVMeドライブ(ホストからのpd_00およびpd_01)のデフォルト構成を使用している場合は、2つのNVMeドライブを追加してストレージを拡張できます。

  • Oracle Database Appliance X6-2Lは、NVMeドライブ用の3つの拡張スロットをサポートしています。 これらは、システム前面から見たNVMe2、NVMe5、およびNVMe8というラベルの付いたスロットです(次の図の注釈1,2,3)。 NVMeストレージを追加するときは、これらの3つのスロットをすべて取り付ける必要があります。

    注意:

    ドライブ・スロットNVMe9、NVMe10、およびNVMe11は、この製品ではサポートされていません。

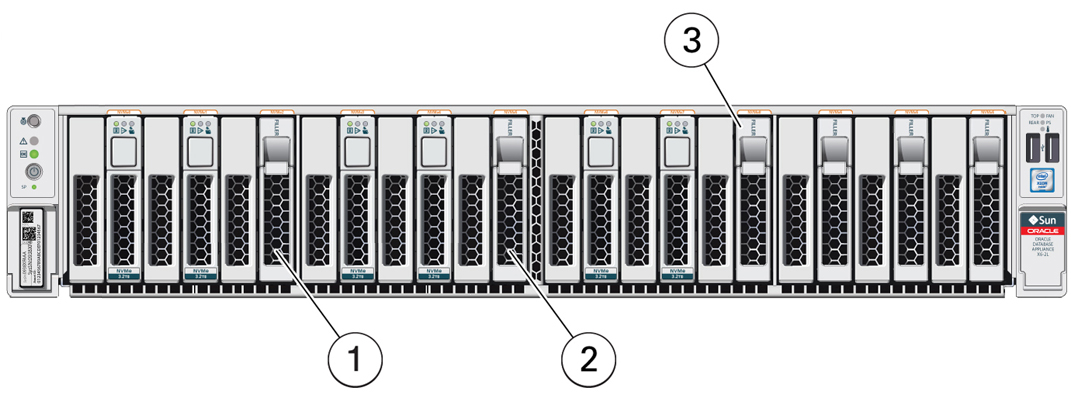

    x6-2l_optional_nvme_drives.jpgの説明は以下のとおりです
    「図x6-2l_optional_nvme_drives.jpgの説明」

    NVMeドライブのデフォルト構成(ホストからのpd_00、pd_01、pd_03、pd_04、pd_06、およびpd_07)を使用している場合、3つのNVMeドライブを追加してストレージを拡張できます。

  • ここにリストされているドライブの電源投入とストレージの拡張odaadmcliコマンドは、新しいディスク・ドライブがすべて物理的に取り付けられた後にのみ実行する必要があります。 ストレージを拡張すると、以前のストレージ構成(たとえば、ファクトリ出荷時のデフォルトのストレージ構成)に戻すことはできません。

  • ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

  1. フィンガを使用して空になっていないスロットのパネルを取り外し、パネル・リリース・ラッチを開け、フィラーをドライブ・スロットから引き出します。

    注意:

    適切なシステム冷却を確保するために、フィラー・パネルを一度に1つずつ交換してください。

  2. ドライブのリリース・ボタンを押して、新しいドライブのラッチを開きます。

    注意:

    ラッチを外に回しすぎないでください。 故障の原因となります。

  3. ドライブが完全に装着されるまで、ドライブをスロットに差し込んで新しいドライブを挿入します。 次に、ドライブ・ラッチを閉じてドライブを所定の位置に固定します。
  4. 新しいドライブごとにステップ 1 - 3を繰り返します。

    • Oracle Database Appliance X6-2S/X6-2Mの場合、ホストへのこれらのドライブの名前は、それぞれのドライブ・スロットの番号付けと一致するpd_02とpd_03になります。

    • Oracle Database Appliance X6-2Lの場合、ホストへのこれらのドライブの名前は、それぞれのドライブ・スロットの番号付けと一致するpd_02、pd_05およびpd_08になります。

  5. ホストから適切なコマンドを入力して、新しいドライブの電源を入れます。

    • Oracle Database Appliance X6-2S/X6-2Mの場合は、次のように入力します:

      # odaadmcli power disk on pd_02

      # odaadmcli power disk on pd_03

    • Oracle Database Appliance X6-2Lの場合は、次のように入力します:

      # odaadmcli power disk on pd_02

      # odaadmcli power disk on pd_05

      # odaadmcli power disk on pd_08

    電源投入処理が完了するまでに数分かかる場合があります。 完了すると、新しく取り付けたドライブの緑色のOKインジケータが点灯します。

    注意:

    1つの新しいディスクにストレージの電源を入れて拡張しようとしないで、次の新しいディスクに電源を入れてストレージを拡張しないでください。 ストレージを拡張する前に、緑色のOKインジケータが点灯した状態ですべての新しいディスクの電源をオンにする必要があります。

  6. 新しいドライブを含むようシステム・ストレージを拡張します。 ホストから次のコマンドを入力します。
    # odaadmcli expand storage

    システムは新しいストレージを検出して使用します。

    その他の詳細は、Oracle Database Applianceのデプロイメントおよびユーザーズ・ガイドを参照してください。

Oracle Database Appliance X3-2/X4-2/X5-2シリーズ・サーバー・ノード・ホット・プラグ対応コンポーネント

このセクションでは、Oracle Database Appliance X3-2/X4-2/X5-2シリーズ・サーバーでホット・プラグ・タスクを実行する方法について説明します。

この項では、Oracle Database X3-2/X4-2/X5-2システムのサーバー電源を切る必要のない顧客交換可能コンポーネントの保守方法を説明します。 他のOracle Database Applianceモデルがある場合は、「システム電源オフを必要としないCRUの保守」にリストされている適切なリンクを選択します。

ストレージ・シェルフのホット・プラグ・コンポーネントを保守している場合は、「Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HA/X8-2-HAストレージ・シェルフのホット・プラグ可能コンポーネント」を参照してください。

ホット・プラガブル・コンポーネントとは、システムの稼動中に取り外して取り付けることができるコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

ご使用のアプライアンスのホットプラグ・コンポーネントの説明については、次の表を参照してください。

注意:

次の表のリンクをクリックすると、Oracle Database Applianceライブラリの外部にあるSun Server X3-2、Sun Server X4-2およびOracle Server X5-2ドキュメント・ライブラリの手順に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X3-2 Oracle Database Appliance X4-2 Oracle Database Appliance X5-2

ストレージ・ドライブ(CRU)の保守

このアプライアンスのベアメタル・インストールでは、サーバー・ノードで障害が発生したディスクを交換した後でoakcli add disk -localコマンドを実行する必要があります。 詳細は、管理およびリファレンス・ガイドを参照してください。

ストレージ・ドライブ(CRU)の保守

このアプライアンスのベアメタル・インストールでは、サーバー・ノードで障害が発生したディスクを交換した後でoakcli add disk -localコマンドを実行する必要があります。 詳細は、「デプロイメントおよびユーザー・ガイド」を参照してください。

ストレージ・ドライブ(CRU)の保守

ファン・モジュール(CRU)の保守

ファン・モジュール(CRU)の保守

ファン・モジュール(CRU)の保守

電源装置(CRU)の保守

電源装置(CRU)の保守

電源装置(CRU)の保守

親トピック: システム電源オフを必要としないCRUの保守

Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HA/X8-2-HAストレージ・シェルフのホット・プラグ可能コンポーネント

Oracle Database Applianceストレージ・シェルフでホット・プラグ・タスクを実行します。

この項では、Oracle Database Applianceストレージ・シェルフのホットプラグ対応コンポーネントを交換する手順について説明します。 特定のバージョンのOracle Database Applianceでのみストレージ・シェルフがサポートされています。 Oracle Database Applianceバージョン1をお持ちの場合は、「Oracle Database Applianceバージョン1ホット・プラガブル・コンポーネント」にアクセスしてください。

注意:

特定のストレージ拡張シナリオ(以下の手順で説明)では、オプションのストレージを追加する場合は、アプライアンスの電源を切る必要があります。

ストレージ・シェルフ、または拡張ストレージ・シェルフは、次のOracle Database Appliance製品でのみサポートされています。

  • Oracle Database Appliance X8-2-HAは、DE3-24Cシェルフをサポートしています。

  • Oracle Database Appliance X7-2-HAはDE3-24Cシェルフをサポートしています。

  • Oracle Database Appliance X6-2-HAはDE3-24Cシェルフをサポートしています。

  • Oracle Database Appliance X5-2では、DE2-24Cシェルフがサポートされています。

  • Oracle Database Appliance X3-2およびOracle Database Appliance X4-2はDE2-24Pシェルフをサポートします。

ホット・プラガブル・コンポーネントとは、システムの稼動中に取り外して取り付けることができるコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

注意:

データ損失。 データベースが稼動している間は、ストレージ・シェルフまたはストレージ拡張シェルフ(装備されている場合)の両方の電源装置から電源を切断しないでください。 ストレージ・シェルフまたは拡張ストレージ・シェルフの電源を切断する必要がある場合、まずデータベースを停止します。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

親トピック: システム電源オフを必要としないCRUの保守

ストレージ・シェルフ・コンポーネントのサービス

Oracle Database Applianceストレージ・シェルフでホット・プラグ・タスクを実行します。

Oracle Database Appliance X6-2-HA/X7-2-HA/X8-2-HA (DE3-24C)、Oracle Database Appliance X5-2 (DE2-24C)およびOracle Database Appliance X3-2/X4-2 (DE2-24P)ストレージ・シェルフ・コンポーネントはすべて、稼働中に開始され、保管シェルフがある状態ですべて置換されます。 これには、次が含まれます。

親トピック: Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HA/X8-2-HAストレージ・シェルフのホット・プラグ可能コンポーネント

オプションのOracle Database Appliance X8-2-HAストレージ・シェルフ・ドライブ(CRU)の追加

Oracle Database Appliance X8-2-HAストレージ・シェルフにディスク・ストレージを追加します。

「Oracle Database Appliance X8-2-HAストレージ・シェルフ」の部分的に移入された基本構成では、ストレージ拡張がサポートされており、7.68 TB SSD (6パックで使用可能)または14 TB HDD (18パックで使用可能)がサポートされています。 初期ベース・ストレージ・シェルフの構成に応じて、最大18個の拡張スロットを使用できます。 これらのスロットは、システムの前面から見て6-23というラベルが付いています(次の図の注釈6から23)。

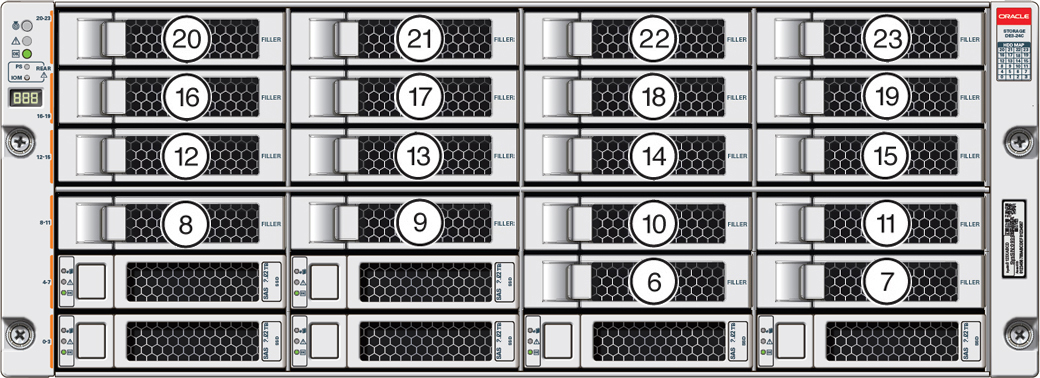

gxxxx-x8-2ha_optional_shelf_drives_top.jpgの説明は以下のとおりです
「図gxxxx-x8-2ha_optional_shelf_drives_top.jpgの説明」

  • システムに「Oracle Database Appliance X8-2-HAソフトウェア・リリース18.7, 19.4または19.5」が搭載されている場合は、最初にシステムの電源を投入してシステム・ソフトウェアを取り付ける前に、すべてのストレージを追加する必要があります。 システムがプロビジョニングされ、実行された後は、ストレージを追加できません。

    システムでOracle Database Applianceリリース18.8:が実行されている場合

    • 高パフォーマンス・シェルフの場合、18個の7.68 TB SSD (6パックで入手可能)まで追加できます。 システムが動作するストレージを追加し、アプライアンスのCLIソフトウェア・コマンドを使用してストレージ構成を拡張できます。

    • 容量の高いシェルフの場合、18個の14 TB HDD (18パックで使用可能)を追加できます。 アプライアンスの電源を切断してストレージを追加してから、アプライアンス・ソフトウェアを再度イメージ化して再デプロイする必要があります。 これは、アプライアンスをデフォルトの高パフォーマンス・モードから高容量モードに再構成するために必要です。

  • 基本構成ストレージ・シェルフを拡張し、高パフォーマンスの場合は7.68 TB SSDを使用します。 基本構成には、DATA/RECOの7.68 TBドライブのスロット0-5があります。 拡張SSDは6個のパックで使用でき、次のように、下から上にシェルフ・ストレージ・スロットに装着され、DATA/RECOにも使用されます:

    • 最初の6台の拡張ドライブは、6-11のスロットに入ります。
    • 2番目の6番目の拡張ドライブは、12-17.のスロットに入ります。
    • 3番目の6番目の拡張ドライブは、18-23.のスロット内に移動します。

    次の図は、7.68 TB SSDの拡張されたドライブ構成を示しています。

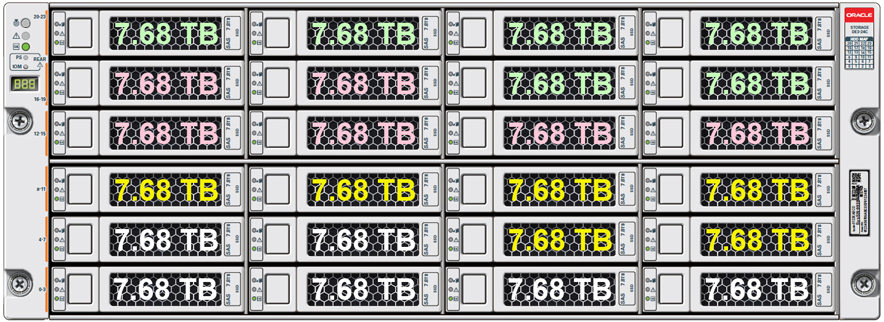

    oda_x8-2-ha_shelf_ssds.jpgの説明は以下のとおりです
    「図oda_x8-2-ha_shelf_ssds.jpgの説明」

  • 高容量の場合は14 TB HDDで基本構成ストレージ・シェルフを拡張します。 HDDのあるストレージ・シェルフを拡張すると、FLASHに基本構成のSSDが使用され、HDDがDATA/RECOに使用されます。 拡張HDDは18パックで使用でき、空のシェルフ・ストレージ・スロット(スロット6-23)を移入します。

    次の図は、14 TB HDDの拡張ドライブ構成を示しています。

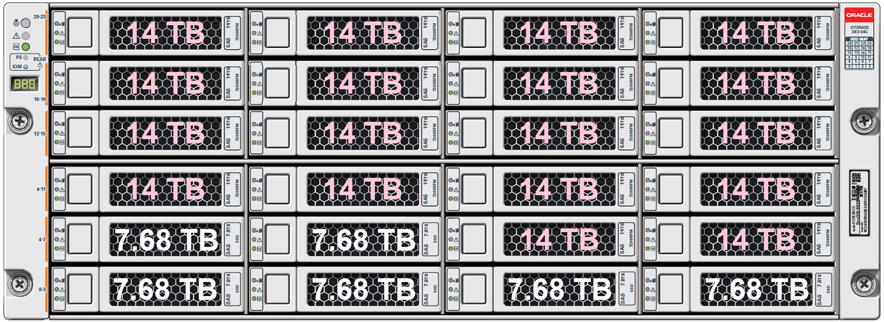

    oda_x8-2-ha_shelf_hdds.jpgの説明は以下のとおりです
    「図oda_x8-2-ha_shelf_hdds.jpgの説明」

  • ストレージを拡張して追加ディスクをサポートすると、ベース構成に戻すことはできません(スロット6-23にドライブがないため)。

  • 別のストレージ・シェルフを追加する予定がある場合は、最初のストレージ・シェルフと同じにする必要があります。

  • ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

  1. 次の内の1つを実行します。

    • ストレージ・シェルフに7.68 TB SSDを追加する場合は、アプライアンスの電源をオンのままにして次のステップに進みます。

    • ストレージ・シェルフに14 TB HDDを追加する場合は、アプライアンスの電源を切断して次のステップに進みます。

  2. 新しいドライブをストレージ・シェルフに取り付けるには、次の手順を実行します:
    1. 空のスロット・ドライブ・フィラー・パネルの1つをリリース・ボタン[1]を押して取り外し、次の図に示すようにドライブ・スロット[2]から取り外します。

      注意:

      フィラー・パネルをドライブごとに1つずつ交換して、適切なストレージ・シェルフ・シャーシの冷却を確保してください。

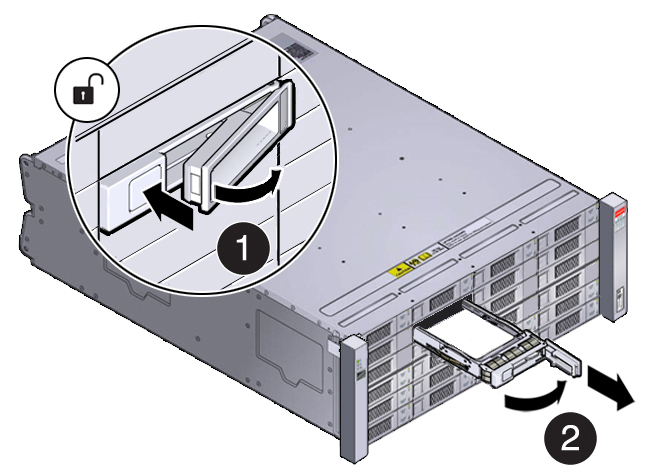

      g5703_de3-24c_drive_removal1.jpgの説明は以下のとおりです
      「図g5703_de3-24c_drive_removal1.jpgの説明」
    2. ドライブのリリース・ボタンを押して、新しいドライブのドライブ・レバーを開きます。
    3. 新しいドライブをドライブ・スロット[1]に差し込み、バックプレーン・コネクタにはまるまでレバーを閉じ、ドライブを完全に装着して[2]に固定します(図2を参照)。

      ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。

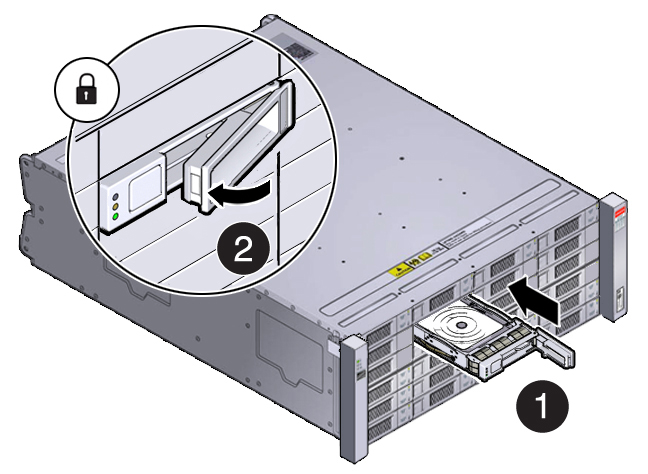

      g5704_de3-24c_drive_replacement1.jpgの説明は以下のとおりです
      「図g5704_de3-24c_drive_replacement1.jpgの説明」
    4. すべての新しいドライブがストレージ・シェルフに取り付けられるまで、ステップaからステップcを繰り返します。
  3. 次の内の1つを実行します。

    • ストレージ・シェルフに7.68 TB SSDを追加した場合、新しいドライブごとにOKインジケータが緑になっていることを確認し、準備ができたことを示します。 次に、マスター・サーバー・ノードから次のコマンドを入力して、システム・ストレージを開いて新しいドライブを含めます:

      # 「odaadmcliストレージを拡張します。 -ndisk number_of_disks -enclosure 0」

      ここで、number_of_disksは追加されるディスクの数です。 システムは新しいストレージを検出して使用します。 構成の更新には最大12分かかることがあります。 追加のストレージ・コマンドについては、「デプロイメントおよびユーザー・ガイド」を参照してください。

    • ストレージ・シェルフに14 TB HDDを追加した場合は、アプライアンスの電源を入れ、「デプロイメントおよびユーザー・ガイド」の説明に従ってアプライアンス・ソフトウェアを再イメージ化し、再デプロイします。

  4. また、ストレージ拡張シェルフを追加する場合(同一および完全に搭載されたストレージ・シェルフを備えたシステムにのみ追加できます)、前のステップを正常に完了した後で行うことができます。

    ストレージ拡張シェルフをラックに設置する方法については、Oracle Database Appliance 「オーナー・ガイド」を参照してください。

    ストレージ拡張シェルフのケーブルおよびストレージ拡張コマンドについては、Oracle Database Appliance 「デプロイメントとユーザー・ガイド」を参照してください。

オプションのOracle Database Appliance X7-2-HAストレージ・シェルフ・ドライブ(CRU)の追加

Oracle Database Appliance X7-2-HAストレージ・シェルフにディスク・ストレージを追加します。

「Oracle Database Appliance X7-2-HAストレージ・シェルフ」の部分的に移入された基本構成では、7.68 TB SAS SSD (5パックで使用可能)または14 TB SAS HDD (15パックで使用可能)の15個の拡張スロットをサポートします。 これらの拡張スロットは、システムの前面から見て5〜19のラベルが付いています(次の図の注釈5〜19)。

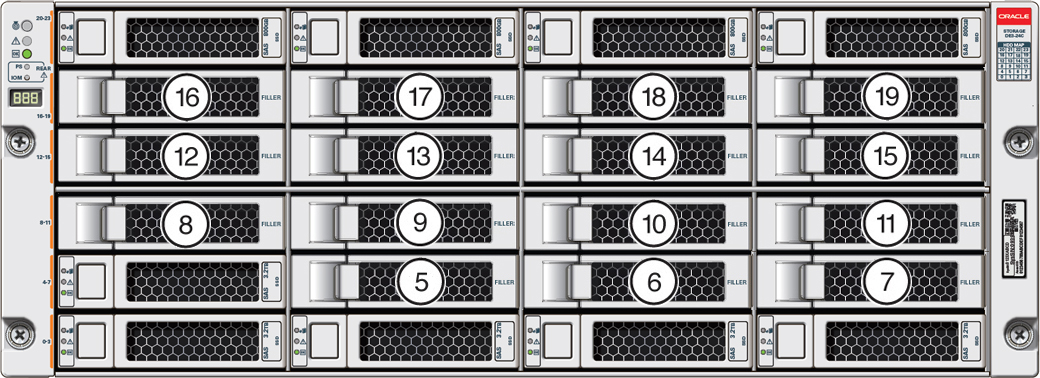

gxxxx-x7-2ha_optional_shelf_drives.jpgの説明は以下のとおりです
「図gxxxx-x7-2ha_optional_shelf_drives.jpgの説明」

  • 基本構成ストレージ・シェルフを拡張し、高パフォーマンスの場合は7.68 TB SSDを使用します。 基本構成には、REDOの場合は800GBドライブ、DATA/RECOの場合は3.2 TBドライブのスロット0-4が搭載されたスロット20-23があります。 3.2 TB SSDは使用できなくなります。 ストレージ拡張オプションは次のとおりです:

    • 「Oracle Database Applianceソフトウェア・リリース18.7」を実行している場合は、既存の3.2 TB SSDをすべて削除し、7.68 TB SSDで置き換えるために、システムの電源を切断する必要があります。 ストレージ・シェルフに両方のタイプのドライブを持つことはできません。 新しいストレージを追加したあと、新しいストレージを追加したあと、クリーンアップを実行し、アプライアンス・ソフトウェアを再デプロイし、バックアップからデータベースをリストアする必要があります。

    • 「Oracle Database Applianceソフトウェア・リリース18.8」を実行している場合、既存の3.2 TB SSDを交換することなく、7.68 TB SSDをシステムに追加できます。 既存の3.2 TBドライブと一致させるため、システムに追加した後7.68 TB SSDが3.2 TB SSDとしてフォーマットされることに注意してください。

    拡張ドライブは5パックで提供され、以下のように、下から上に向かってシェルフ・ストレージ・スロットに実装されます:

    • 最初の5台の拡張ドライブはスロット5-9に入ります。
    • 2番目の5台の拡張ドライブはスロット10〜14に挿入されます。
    • 3番目の5つの拡張ドライブはスロット15-19に入ります。

    ストレージを拡張するときは、最初にすべての拡張ディスク(5,10または15)をインストールする必要があります。 追加ディスクをサポートするようにストレージを拡張すると、基本構成(スロット5〜19のドライブはありません)に戻すことはできません。

    次の図に、7.68 TB SSD (既存の3.2 TB SSDを交換)を備えた拡張ドライブ構成の例を示します。

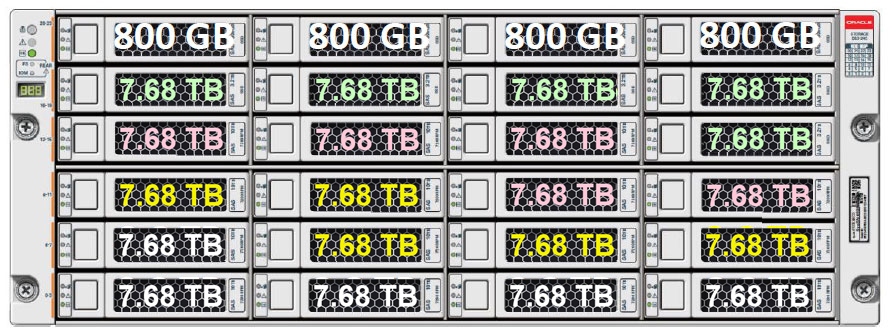

    oda_x7-2ha_shelf_15ssd_expansion.jpgの説明は以下のとおりです
    「図oda_x7-2ha_shelf_15ssd_expansion.jpgの説明」

  • 高容量の場合は14 TB HDDで基本構成ストレージ・シェルフを拡張します。 基本構成には、REDOの場合は800GBドライブ、DATA/RECOの場合は3.2 TBドライブのスロット0-4が搭載されたスロット20-23があります。 高容量シェルフについては、15個の14 TB HDD (5パックで使用可能)まで追加できます。 10 TB HDDは使用できなくなります。 システムで14 TB HDDをサポートするには、「Oracle Database Applianceソフトウェア・リリース18.7または18.8」を実行している必要があります。 さらに、次のような状態もあります。

    • ストレージ・シェルフの電源を切断し、基本構成にすでに5つの3.2 TB SSDをスロット15 -19に移動し、新しいストレージを取り付けます。

    • 新しいストレージが追加されたら、クリーンアップを実行し、アプライアンス・ソフトウェアを再デプロイし、バックアップからデータベースをリストアします。

    追加ディスクをサポートするようにストレージを拡張すると、基本構成(スロット5〜19のドライブはありません)に戻すことはできません。

    次の図は、14 TB HDDで構成されたドライブの拡張を示しています。

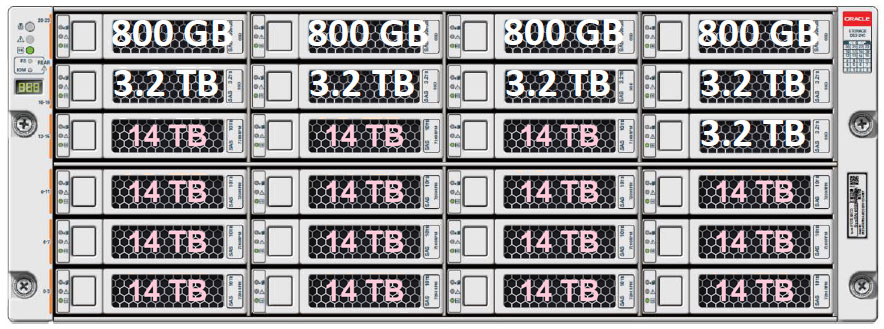

    oda_x7ha_shelf_15hdd_expansion.jpgの説明は以下のとおりです
    「図oda_x7ha_shelf_15hdd_expansion.jpgの説明」

  • ストレージ拡張シェルフはこの製品で使用できなくなりました。

  • ここにリストされているodaadmcliコマンドは、rootユーザーとして実行する必要があります。

  1. 次の内の1つを実行します。

    • アプライアンスで「Oracle Database Applianceリリース18.7」を実行していて、ストレージ・シェルフに7.68 TB SDDを追加し、既存の3.2 TB SSDを交換する場合は、アプライアンスの電源を切断して次のステップに進みます。

    • アプライアンスで「Oracle Database Applianceリリース18.8」を実行していて、既存の3.2 TB SSDを交換せずに7.68 TB SSDをストレージ・シェルフに追加する場合は、アプライアンスの電源をオンのままにして次のステップに進みます。

    • アプライアンスで「Oracle Database Applianceリリース18.7または18.8」を実行していて、ストレージ・シェルフに14 TB HDDを追加している場合は、アプライアンスの電源を切断し、3.2 TB DATA/RECOドライブをシェルフ・スロット0-4からスロット15-19に移動します。 次のステップに進みます。

  2. 新しいドライブをストレージ・シェルフに取り付けるには、次の手順を実行します:
    1. 空のスロット・ドライブ・フィラー・パネルの1つをリリース・ボタン[1]を押して取り外し、次の図に示すようにドライブ・スロット[2]から取り外します。

      注意:

      フィラー・パネルをドライブごとに1つずつ交換して、適切なストレージ・シェルフ・シャーシの冷却を確保してください。

      g5703_de3-24c_drive_removal1.jpgの説明は以下のとおりです
      「図g5703_de3-24c_drive_removal1.jpgの説明」
    2. ドライブのリリース・ボタンを押して、新しいドライブのドライブ・レバーを開きます。
    3. 新しいドライブをドライブ・スロット[1]に差し込み、バックプレーン・コネクタにはまるまでレバーを閉じ、ドライブを完全に装着して[2]に固定します(図2を参照)。

      ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。

      g5704_de3-24c_drive_replacement1.jpgの説明は以下のとおりです
      「図g5704_de3-24c_drive_replacement1.jpgの説明」
    4. すべての新しいドライブがストレージ・シェルフに取り付けられるまで、ステップaからステップcを繰り返します。
  3. 次の内の1つを実行します。

    • アプライアンスで「Oracle Database Applianceリリース18.7」を実行中に、7.68 TB SSDを追加し、既存の3.2 TB SSDを7.68 TB SSDに交換した場合は、アプライアンスの電源を入れてクリーン・アップを実行し、アプライアンスの「デプロイメントおよびユーザー・ガイド」の説明に従って、アプライアンスを再デプロイしてデータベースをリストアします。

    • アプライアンスで「Oracle Database Applianceリリース18.8」を実行していて、7.68 TB SSDをシェルフに追加し、既存の3.2 TB SSDを交換していない場合は、新しいドライブごとにOKインジケータが緑色に点灯して準備ができていることを確認してください。 次に、マスター・サーバー・ノードから次のコマンドを入力して、システム・ストレージを開いて新しいドライブを含めます:

      # 「odaadmcliストレージを拡張します。 -ndisk number_of_disks -enclosure 0」

      ここで、number_of_disksは追加されるディスクの数です。 システムは新しいストレージを検出して使用します。

    • アプライアンスで「Oracle Database Applianceソフトウェア・リリース18.7または18.8」を実行していて、14 TB HDDをシェルフに追加し、既存の3.2 TB SSDを削除した場合は、アプライアンスの電源を入れてクリーンアップを実行して、アプライアンスを再デプロイして、アプライアンスの「デプロイメントおよびユーザー・ガイド」の説明に従ってデータベースをリストアします。

オプションのOracle Database Appliance X6-2-HAストレージ・シェルフ・ドライブ(CRU)の追加

Oracle Database Appliance X6-2-HAストレージ・シェルフにディスク・ストレージを追加します。

「Oracle Database Appliance X6-2-HAストレージ・シェルフ」の部分的に移入された基本構成では、7.68 TB SAS SSDドライブ用に10個の拡張スロットがサポートされます。 これらは、システムの前面から見て10〜19のラベルが付いたスロットです(次の図の注釈10〜19)。 ストレージ・シェルフに追加するときには、これらのスロットをすべて同時に挿入する必要があります。

x6-2-ha_optional_shelf_drives.jpgの説明は以下のとおりです

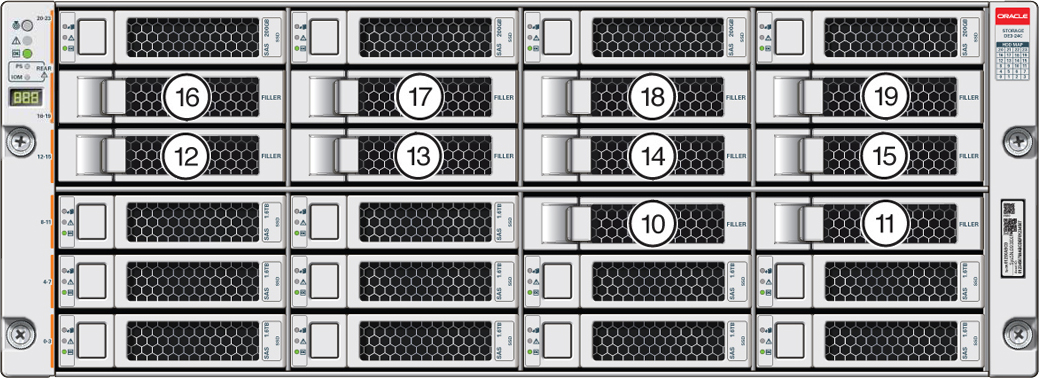

「図x6-2-ha_optional_shelf_drives.jpgの説明」

  • システムで「Oracle Database Applianceソフトウェア・リリース18.7または18.8」が実行されている場合は、7.68 TB SAS SSDをストレージ拡張に使用できます(1.6 TB SSDは使用できなくなります)。 ただし、既存の1.6 TB SSDを7.68 TB SSDに置き換えて、クリーンアップを実行し、アプライアンス・ソフトウェアを再デプロイし、バックアップからデータベースをリストアする必要もあります。 ストレージ・シェルフに両方のタイプのドライブを持つことはできません。

    ストレージを拡張する場合は、最初にすべてのディスクを追加してから、すべての新しいディスク上で同時にストレージを拡張する必要があります。 スロット10-19のディスクをサポートするようにストレージを拡張すると、基本構成(スロット10-19のドライブなし)に戻すことはできません。

  • ストレージ拡張シェルフはこの製品で使用できなくなりました。

  1. 新しいドライブをストレージ・シェルフに取り付けるには、次の手順を実行します:
    1. 次の図に示すように、リリース・ボタン[1]を押してドライブ・スロット[2]から取り外し、スロット10-19からドライブ・フィラー・パネルの1つを取り外します。

      注意:

      フィラー・パネルをドライブごとに1つずつ交換して、適切なストレージ・シェルフ・シャーシの冷却を確保してください。

      g5703_de3-24c_drive_removal1.jpgの説明は以下のとおりです
      「図g5703_de3-24c_drive_removal1.jpgの説明」
    2. ドライブのリリース・ボタンを押して、新しいドライブのドライブ・レバーを開きます。
    3. 新しいドライブをドライブ・スロット[1]に差し込み、バックプレーン・コネクタにはまるまでレバーを閉じ、ドライブを完全に装着して[2]に固定します(図2を参照)。

      ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。

      g5704_de3-24c_drive_replacement1.jpgの説明は以下のとおりです
      「図g5704_de3-24c_drive_replacement1.jpgの説明」
    4. ストレージ・シェルフの空のドライブ・スロットすべてに新しいドライブが挿入されるまで、ステップaからcを繰り返します。
  2. 既存の1.6 TB SSDを7.68 TB SDDに置き換えました。
  3. アプライアンスの電源を投入してクリーンアップを実行し、アプライアンスを再デプロイして、アプライアンスのデプロイメントおよびユーザー・ガイドの説明に従ってデータベースをリストアします。
ストレージ・シェルフのHDDまたはSSD (CRU)を交換する

Oracle Database Applianceストレージ・シェルフ内のストレージ・ディスクを交換します。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 完了するまでに数分かかることがあります。

  1. ストレージ・シェルフの前面にある故障したドライブの位置を確認します。

    保守要求インジケータまたは取り外し準備完了インジケータが点灯しているドライブを探します。

    注意:

    装置の損傷。 交換品の準備ができていない場合、ドライブを取り外さないでください。

  2. ドライブを取り外す:

    • DE3-24Cの場合は、リリース・ボタン[1]を押してドライブ・レバーを解除し、レバーを開いたまま回転させ、ドライブ本文をつかんで、次の図のようにドライブをストレージ・シェルフ[2]から引き出します。

      注意:

      DE2-24Cの場合、リリース・ラッチをデボスの矢印のようにスライドさせて、ドライブ・レバーを離します。

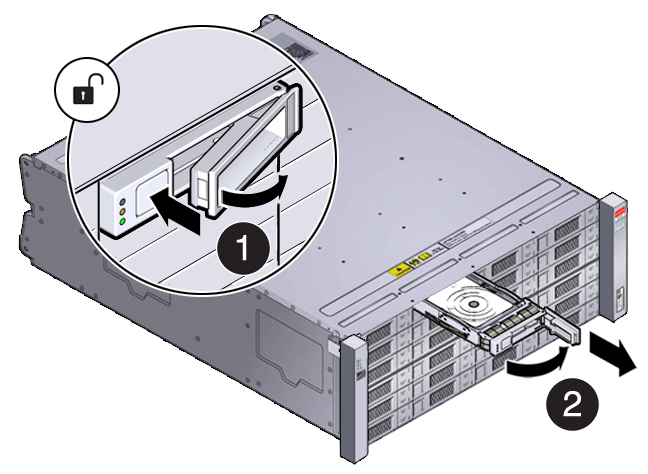

      g5703_de3-24c_drive_removal.jpgの説明は以下のとおりです
      「図g5703_de3-24c_drive_removal.jpgの説明」

    • DE2-24Pの場合は、リリース・ラッチをデボスの矢印で示すようにスライドさせてドライブ・レバーを解放し、レバーを開いて回転させ、ドライブ本文をつかんで、次の図に示すようにドライブをストレージ・シェルフから引き出します。

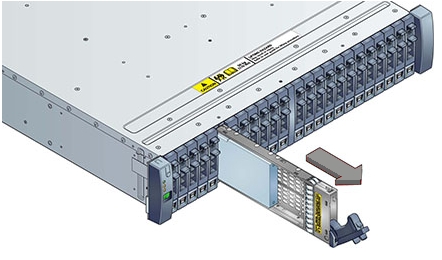

      j_driveout.jpgの説明は以下のとおりです
      「図j_driveout.jpgの説明」
  3. 交換用ドライブを取り付ける:

    • DE2-24CおよびDE3-24Cの場合は、交換用ドライブのドライブ・レバーを開きます。 新しいドライブをドライブ・スロット[1]に差し込み、バックプレーン・コネクタにはまるまでレバーを閉じ、ドライブを完全に装着して[2]に固定します(図2を参照)。

      ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。

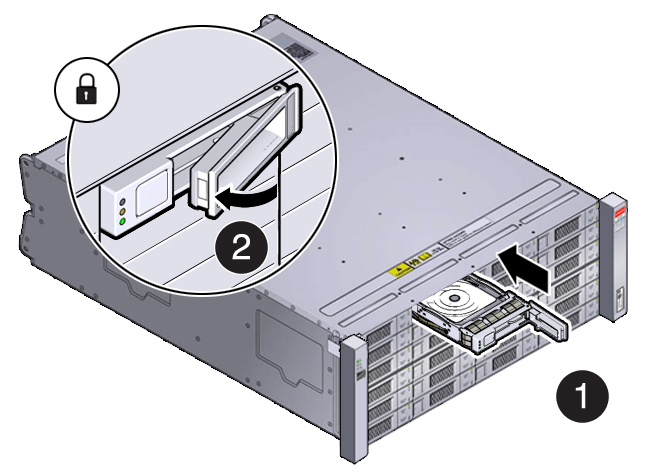

      g5704_de3-24c_drive_replacement.jpgの説明は以下のとおりです
      「図g5704_de3-24c_drive_replacement.jpgの説明」

    • DE2-24Pの場合は、交換用ドライブのドライブ・レバーを開きます。 ドライブをドライブ・スロットに差し込んで、バックプレーン・コネクタにはめ込み、レバーを閉じてドライブを完全に固定し、次の図のように所定の位置にロックします。

      ドライブが所定の位置に固定され、他のドライブと位置が揃っていることを確認します。

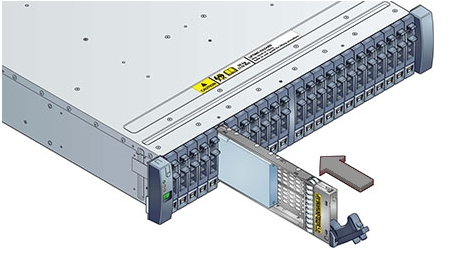

      j_drivein.jpgの説明は以下のとおりです
      「図j_drivein.jpgの説明」
  4. がインストールされている場合、システムは自動的に交換用ドライブを検出して使用する必要があります。 交換用ドライブの緑色のOKインジケータが点灯して、ドライブが準備完了であることを確認します。

    これには数分かかることがあります。

ストレージ・シェルフの電源装置(CRU)を交換する

Oracle Database Applianceストレージ・シェルフに電源装置を取り付けます。

ストレージ・シェルフおよびストレージ拡張シェルフには、それぞれ2つの電源装置があります。 電源装置のインジケータ(LED)は、動作状態を示します。

電源装置は冗長化されており、アプライアンスの稼働中に交換できます。

DE3-24C電源を示す図の例:

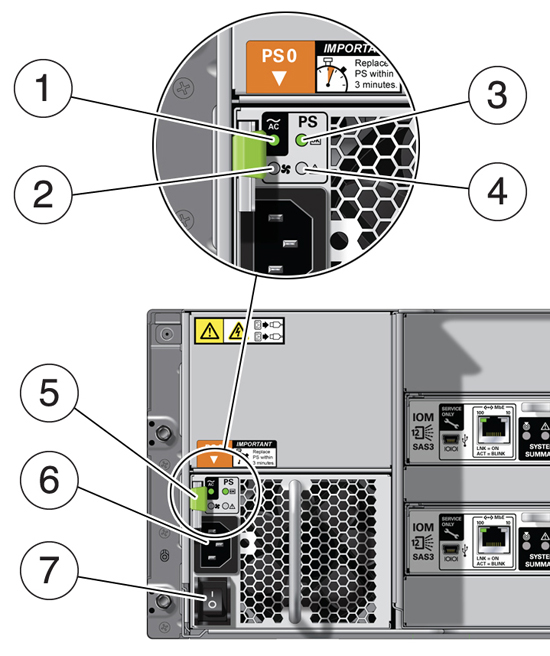

g5498-x6-2ha_storage_shelf_psu_callouts.jpgの説明は以下のとおりです
「図g5498-x6-2ha_storage_shelf_psu_callouts.jpgの説明」

DE2-24CまたはDE2-24P電源を示す図の例:

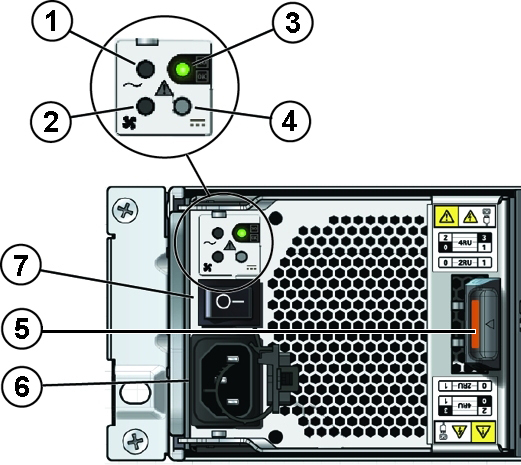

j_smpscloseup.jpgの説明は以下のとおりです
「図j_smpscloseup.jpgの説明」
コールアウト 説明

1

AC電源障害インジケータ

2

ファン障害インジケータ

3

電源装置のステータス・インジケータ

4

DC電源障害インジケータ

5

リリース・レバー

6

ACコネクタ

7

オン/オフ・スイッチ

インジケータのいずれかがオレンジ色の場合、または電源装置のステータス・インジケータが点灯していない場合、電源装置を交換します。

  1. 電源装置のオン/オフ・スイッチが"O"のオフ位置にあることを確認します。
  2. 電源コードの結束ストラップを電源コードから外し、電源コードを電源装置から外します。
  3. 保管棚のモデルの手順に従って電源ユニットを取り外します:

    • DE3-24Cの場合は、電源装置のハンドルを持ち、リリース・ボタン[1]を押し、次の図に示すように電源装置をシャーシからスライドさせます[2]。

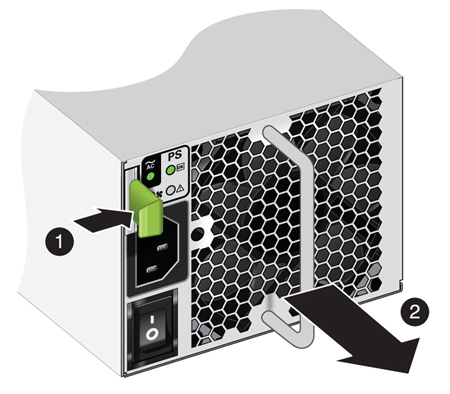

      g5701-de3-24c_psu_removal.jpgの説明は以下のとおりです
      「図g5701-de3-24c_psu_removal.jpgの説明」

    • DE2-24CまたはDE2-24Pの場合は、リリース・ボタン[1]を押し、電源ハンドルをつかんで、次の図に示すように開き位置[2]に回します。 電源装置をシャーシから引き出します。

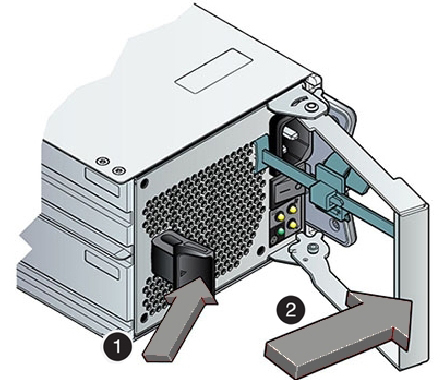

      j_psout.jpgの説明は以下のとおりです
      「図j_psout.jpgの説明」
  4. 交換用電源装置のレバー/イジェクト・アームを開きます。
  5. 交換用の電源装置モジュールをシャーシにスライドさせます。

    ピンを曲げないように注意してください。

  6. レバー/イジェクト・アームを閉じます。

    「カチッ」という音がするまでレバーを押して完全に閉じます。

ストレージ・シェルフのI/Oモジュール(CRU)を交換する

IOモジュールをOracle Database Applianceストレージ・シェルフに交換します。

ストレージ・シェルフSAS I/Oモジュールは完全に冗長化されており、アプライアンスの実行中に交換できます。

注意:

ストレージ・コンポーネント(ディスク、SASケーブルなど)を物理的に取り付けたか取り外した後は、システム・ソフトウェアによってそのイベントが正常に処理されるのを待ってから、次の作業を行ってください。 これは完了するまでに最長で3分かかる可能性があります。

  1. ケーブルをI/Oモジュールから切断します(さまざまなモデルが以下に示されています)。 適切なコネクタに戻せるようにケーブルに印を付けます。

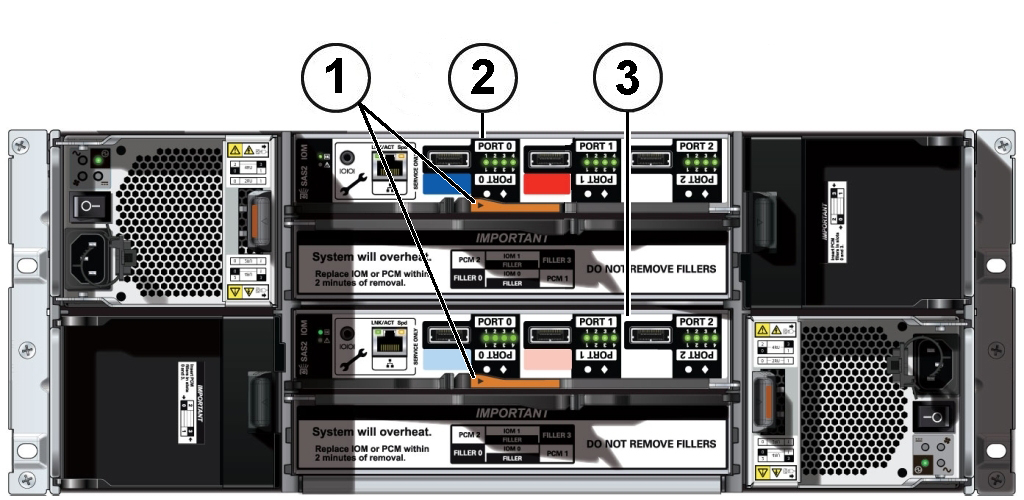

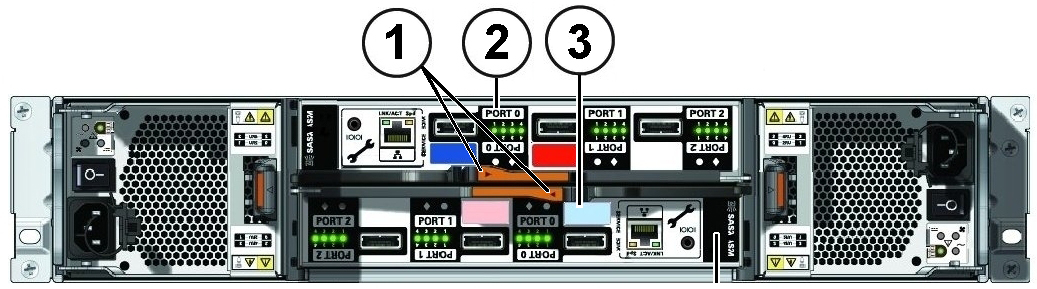

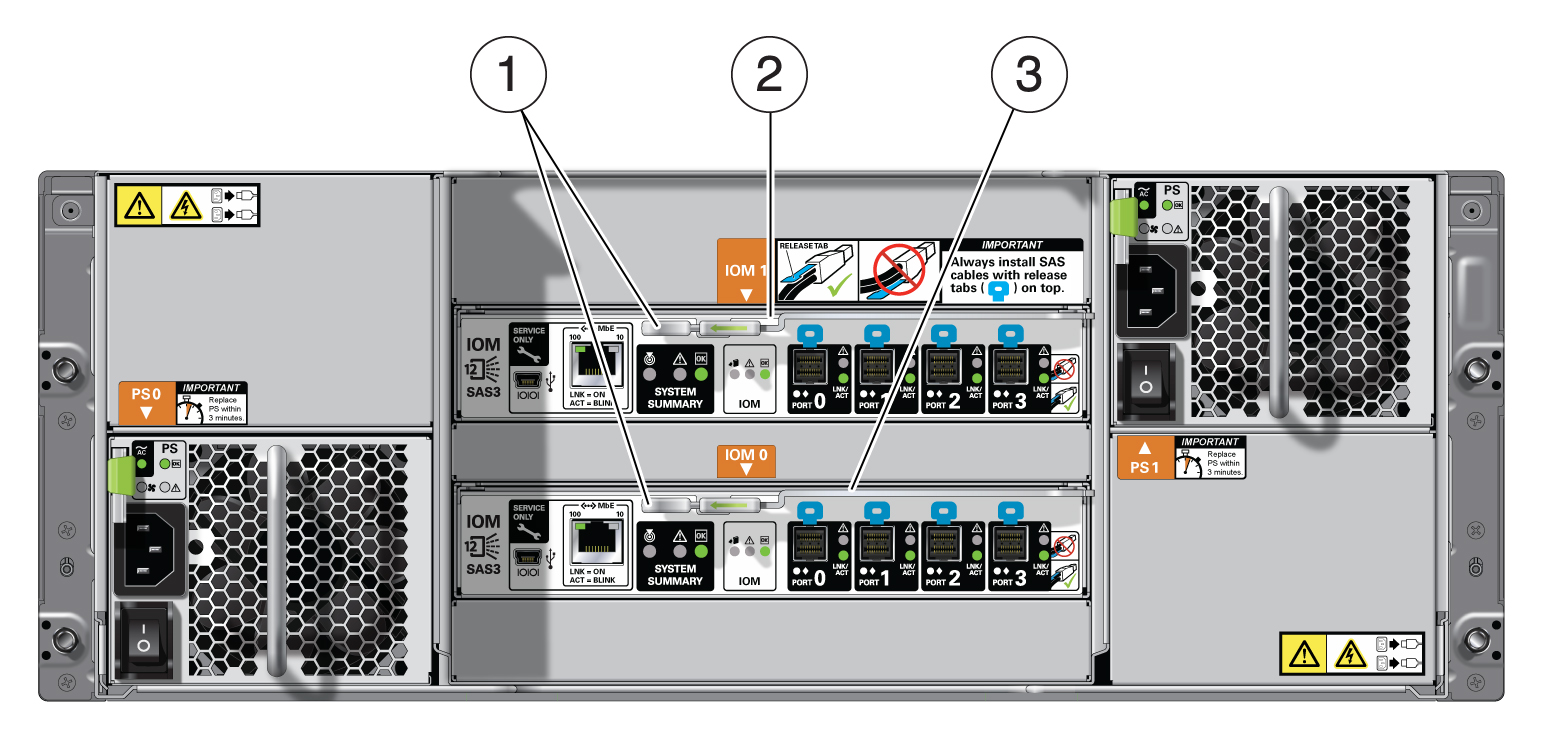

    コールアウト 説明

    1

    I/Oモジュールの固定レバー

    2

    I/Oモジュール1 (上部)

    3

    I/Oモジュール0 (下部)
  2. ストレージ・シェルフ・モデルの手順を使用してI/Oモジュールを削除します:

    • DE3-24Cの場合、サムと人差し指でリリース・ボタン[1]を一緒に締めて、ロック・レバー[2]を下図のように離します。 レバーをつかみ、次の図に示すようにシャーシ[3]からI/Oモジュールを取り外します。

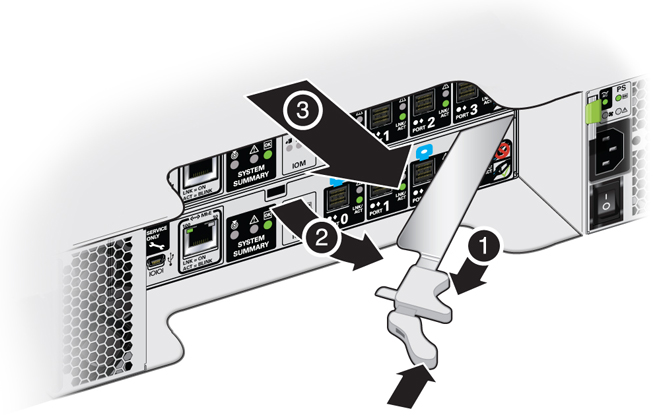

      g5702_de3-24c_io-module_removal.jpgの説明は以下のとおりです
      「図g5702_de3-24c_io-module_removal.jpgの説明」

    • DE2-24CまたはDE2-24Pの場合は、親指と人差し指でリリース・ボタン[1]をロック・レバーの穴に向けて絞ってレバー[2]を離します。 レバーをつかみ、シャーシからI/Oモジュールを取り外します。

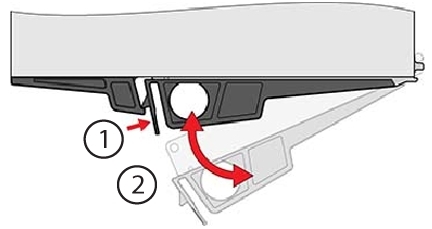

      j_ioreleaseleversmall.jpgの説明は以下のとおりです
      「図j_ioreleaseleversmall.jpgの説明」
  3. 新しいI/Oモジュールのレバーをまだ開いていない場合は、開きます。
  4. 新しいI/Oモジュールをディスク・シェルフに差し込み、固定レバーを閉じます。

    注意:

    装置の損傷。 I/Oモジュールの背面のコネクタ・ピンを損傷しないように注意してください。

  5. ケーブルを再び接続します。
  6. 新しいI/Oモジュールが適切に動作していることを確認します。

    • 約60秒後、電源LEDが緑色になり、障害/位置特定LEDが消灯している必要があります。

    • ケーブルが接続されている各ポートの4つのアクティビティLEDがすべて緑色である必要があります。

Oracle Database Applianceバージョン1ホット・プラガブル・コンポーネント

このセクションでは、Oracle Database Applianceバージョン1システムでホット・プラグ・タスクを実行する方法について説明します。

この項では、Oracle Databaseバージョン1システムのサーバーの電源を切る必要のない、顧客交換可能コンポーネントを保守する方法について説明します。 他のOracle Database Applianceモデルがある場合は、「システム電源オフを必要としないCRUの保守」にリストされている適切なリンクを選択します。

特定のバージョンのOracle Database Applianceのみがストレージ・シェルフをサポートします(Oracle Database Applianceバージョン1ではサポートされていません)。 ストレージ・シェルフをサポートしているOracle Database Applianceがあり、そのコンポーネントを保守する必要がある場合は、「Oracle Database Appliance X3-2/X4-2/X5-2およびX6-2-HA/X7-2-HA/X8-2-HAストレージ・シェルフのホット・プラグ可能コンポーネント」に移動します。

ホットプラグ対応コンポーネントとは、システムおよびサーバー・ノードの稼働中に取外しおよび取付けが可能なコンポーネントです。 これらは顧客交換可能ユニット(CRU)として指定されます。

Oracle Database Applianceバージョン1では、次のデバイスがホット・プラガブルです:

親トピック: システム電源オフを必要としないCRUの保守
