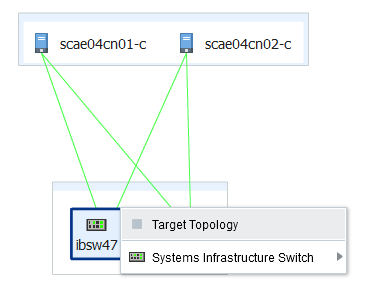

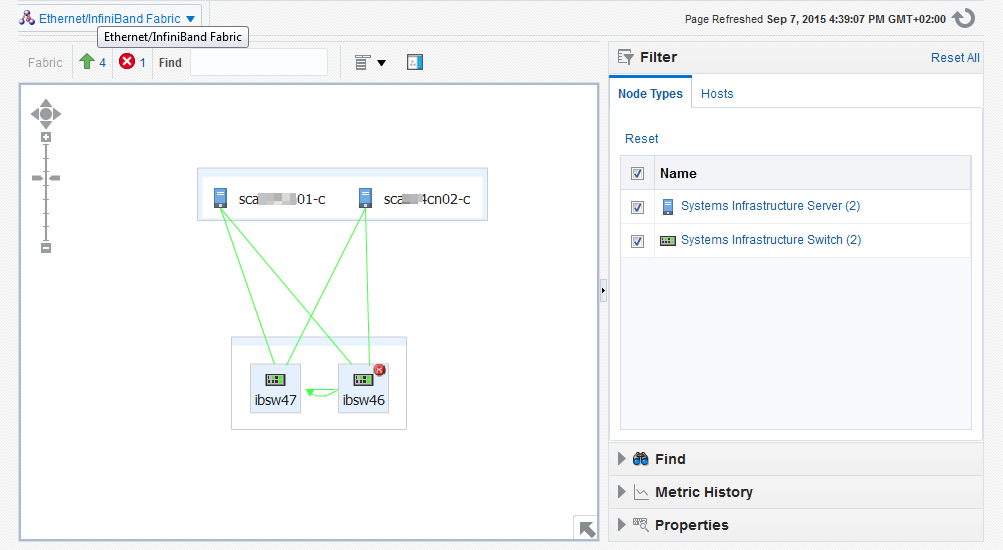

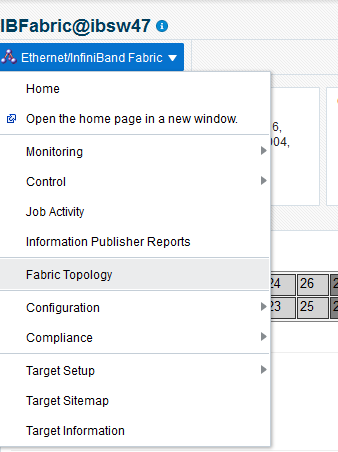

Cloud Control管理者ガイド システム・インフラストラクチャ ネットワークの管理 トポロジの表示 トポロジの表示 トポロジは、アセット間の関係を表示します。ネットワーク・トポロジは、ポート、データリンクおよびネットワーク・インタフェースから構成されています。 「ターゲット」、「すべてのターゲット」の順に選択します。 ファブリックについては、イーサネット/インフィニバンド・ファブリックを選択します。 ネットワーク・スイッチについては、「システム・インフラストラクチャ・スイッチ」を選択します。 ネットワークについては、「システム・インフラストラクチャ・ネットワーク」を選択します。 ターゲットの1つを選択します。 ターゲットのランディング・ページで、メニューを表示するターゲットのタイプの横にある下向き矢印をクリックします。 ファブリックについては、図33-2に示すように、「ファブリック・トポロジ」を選択します。 図33-2 トポロジのメニュー選択「図33-2 トポロジのメニュー選択」の説明 「トポロジ」ページに、このターゲットの関係が表示されます。トポロジの表示を調整して、ターゲットについてさらに学習できます。図33-3は、「フィルタ」オプションにアセットが含まれているため、選択したファブリックを使用するアセットを示しています。 図33-3 ファブリック・トポロジ「図33-3 ファブリック・トポロジ」の説明 トポロジのオブジェクトにカーソルを重ねて、アセットの情報を表示します。図33-4に、ファブリックのスイッチにマウス・ポインタを重ねた結果を示します。 図33-4 ターゲット・トポロジ「図33-4 ターゲット・トポロジ」の説明 別のターゲットを表示するには、再度「すべてのターゲット」をクリックしてから、フィルタを削除するターゲット・タイプの横にある「削除」アイコンをクリックします。
