Oracle Exadata Rack X9Mのマルチラック配線表

4.1 X9Mラックのマルチラック配線の理解

外部のRDMAネットワーク・ファブリック・スイッチを使用しないで最大12のX9Mラックを配線できます。

8つ以下のラックを含む構成の場合、各ラックには3つのRDMAネットワーク・ファブリック・スイッチが含まれている必要があります。

それらのスイッチのうち2つ(リーフ・スイッチと呼ばれる)が、ラック内のすべてのデータベース・サーバーおよびストレージ・サーバーに接続されます。リーフ・スイッチは次の場所にあります。

Exadata Database Machine X9M-2のラック・ユニット20 (U20)および22 (U22)。
Exadata Database Machine X9M-8のラック・ユニット21 (U21)および23 (U23)。

3つ目のスイッチ(スパイン・スイッチと呼ばれる)は、マルチラック構成でそれらのリーフ・スイッチを相互接続します。スパイン・スイッチは、ラック・ユニット1 (U1)にあります。ラックにスパイン・スイッチがない場合は、拡張スイッチ・キットを注文してください。

9～12のラックを含む構成では、最初の8つのラックとは別のスパイン・スイッチは必要ありません。

この項の手順は、ラックが相互に隣接していて、上げ床で標準の配線が使用され、上げ床に障害物がないことを前提としています。使用している環境がこれらの想定と異なる場合は、より長いケーブルが接続に必要となることがあります。

ノート:

デフォルトでは、Oracle Exadata Database Machine X9Mラックには、スペア・ケーブルまたは3番目のRoCEネットワーク・ファブリック・スイッチは付属していません。これらのラックを拡張するには、必要なケーブルおよびRoCEネットワーク・ファブリック・スイッチを注文する必要があります。

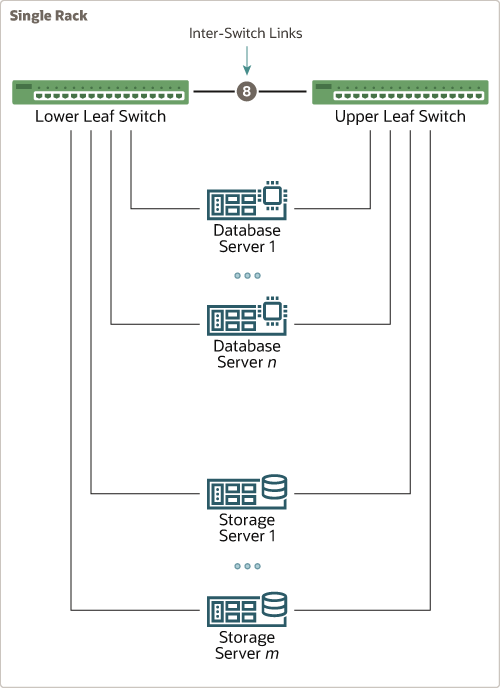

次の図は、単一ラック・システムのデフォルトのRDMAネットワーク・ファブリック・アーキテクチャを示しています。各ラックには2つのリーフ・スイッチがあり、リーフ・スイッチ間に8つの接続があります。データベース・サーバーとストレージ・サーバーは、それぞれ両方のリーフ・スイッチに接続されます。各サーバーにはデュアルポートのRDMAネットワーク・ファブリック・カードが搭載されており、ポート1は下のリーフ・スイッチに接続され、ポート2は上のリーフ・スイッチに接続されています。

図single_rack_rdma_fabric.epsの説明

最大8つのX9Mラックをまとめて接続するには、次の一般的なアプローチを使用します。

各ラックのリーフ・スイッチ間の既存の8つのスイッチ間接続を取り外します。
各リーフスイッチから、相互接続されているすべてのラックのスパイン・スイッチに14の接続を均等に分配します。

14の接続では、リーフ・スイッチごとに、スイッチ間接続に以前使用されていた8つのポートと6つの追加空きポートが使用されます。

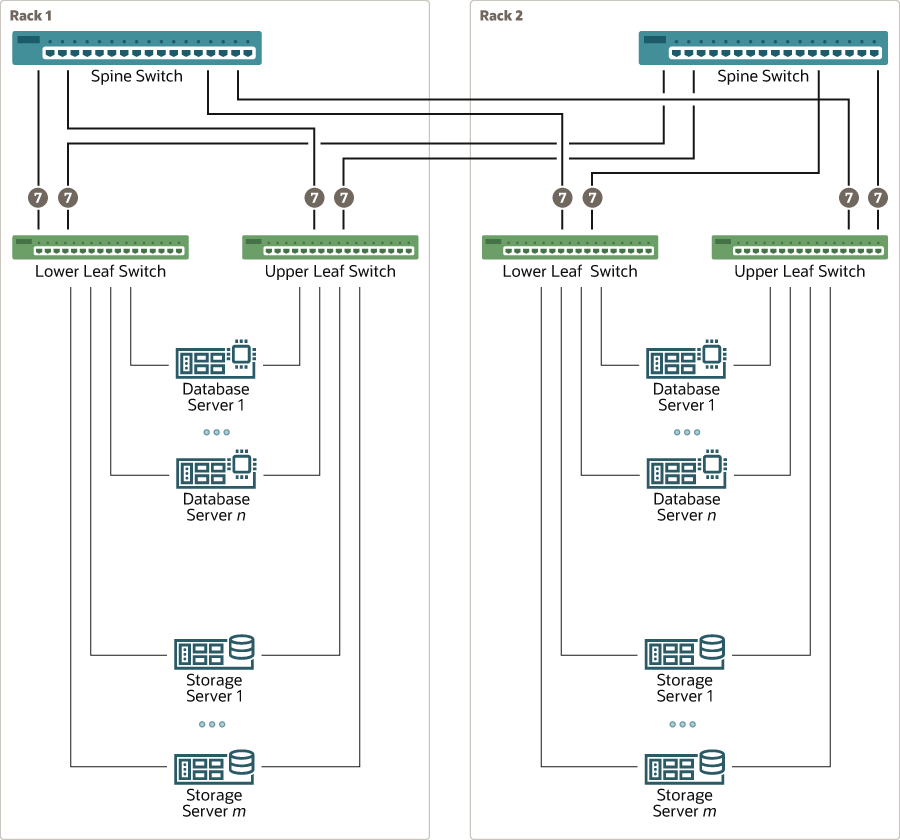

この結果として構成された一般的な2ラック・システムのRoCEネットワーク・ファブリックを次の図に示します。

図x9m-2-rack-overview.epsの説明

前の図に示すように、すべてのリーフ・スイッチはすべてのスパイン・スイッチに対して7つの接続を持ちます。リーフ・スイッチは他のリーフ・スイッチと相互に直接接続されておらず、またスパイン・スイッチは相互に直接接続されていません。

ラックの数が増えると、すべてのリーフ・スイッチが、すべてのスパイン・スイッチに均等に分散された14のスイッチ間接続を持ちます。

ノート:

3台のデータベース・サーバーと11台のストレージ・サーバーのみを持つX9M-8システムの場合、データベース・サーバーとストレージ・サーバーには23のリーフ・スイッチ・ポートが必要です。したがって、このようなシステム上でのみ、リーフ・スイッチごとにスイッチ間リンクが13個だけ存在します。

8つのラックを接続した後、追加のX9Mラックを最大12のラックに接続するには、次の一般的なアプローチを使用します。

追加ラックのリーフ・スイッチ間の既存の8つのスイッチ間接続を取り外します。
追加ラックの各リーフ・スイッチから、相互接続された最初の8つのラック内のスパイン・スイッチに14の接続を均等に分散します。

14の接続では、リーフ・スイッチごとに、スイッチ間接続に以前使用されていた8つのポートと6つの追加空きポートが使用されます。

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表

4.2 X9Mラックを使用したマルチラック配線の準備

ラックをまとめて追加して、システム容量およびパフォーマンスを向上できます。ラックを配線する場合、次の点に注意してください。

このドキュメントに示すケーブル長は、ラックが相互に隣接していると仮定します。ラックが隣接していない場合、上げ床に障害物がある場合、または頭上の配線を使用している場合は、長いケーブルが必要になることがあります。光ケーブルの場合、サポートされる最大ケーブル長は100 mです。銅ケーブルの場合、サポートされる最大ケーブル長は5 mです。
サーバー名にラック・ユニット番号を入れることをお薦めします。これで、診断中にサーバーを識別できます。
追加ラック用のOracle Exadata Deployment Assistant (OEDA)を完了すると、SCANアドレスが要求されます。ただし、元のラックのSCANアドレスが使用されるため、これらのSCANアドレスは使用されません。生成されたインストール・ファイルから新しいSCANアドレスを手動で削除してください。
ソフトウェア所有者のアカウント名およびグループ名とその識別子は、元のラックの名前および識別子と一致する必要があります。
既存のディスク・グループに追加のグリッド・ディスクを使用する場合は、新しいラックのグリッド・ディスク・サイズが元のラックと同じであることを確認してください。
8つ以下のラックを含むマルチラック構成の場合、RoCEネットワーク・ファブリックを相互接続するには、各ラックにスパイン・スイッチが存在する必要があります。

ラックを配線する前に、次のタスクを実行します:

配線するラックの数を決定します。

ラックの接続に必要な部品を注文します。

RoCEネットワーク・ファブリックを使用してExadata Database Machineラックを拡張するには、追加するラックごとに、余分なケーブル、長いケーブル用のトランシーバ、およびRoCEネットワーク・ファブリックのスパイン・スイッチを注文する必要があります(必要な場合)。

4つ以上のラックを接続する場合、または使用している環境でより長いケーブルが必要な場合は、追加の10mのファイバ・ケーブル、および各終端を接続するための2つのQSFP28 SRトランシーバを購入する必要があります。長さが5mを超えるファイバ・ケーブルには、QSFP28 SRトランシーバが必要となります。

8つ以下のラックを含むマルチラック構成の場合、次の表に、ラックを相互接続するために必要なケーブルの概要を示します。

ラック数	必要な3メートルのケーブル	必要な5メートルのケーブル	必要な10メートルのケーブル
2	28	28	0
3	28	56	0
4	28	71	13
5	28	78	34
6	28	87	53
7	28	88	80
8	28	91	105

次の道具を用意します。
- ペン
- メモ帳
- 懐中電灯
- ケーブルおよびラックのラベル
- ケーブル・タイ(フック・アンド・ループ・ストラップをお薦めします)
ラックの接頭辞のネーミング方法を決定します。たとえば、元のラックの接頭辞がdbm01の場合、2番目のラックの接頭辞にdbm02、3番目のラックの接頭辞にdbm03というように名前を付けます。
ラックの一意なホスト名およびIPアドレスを確認します。ラックに相互接続されているすべてのサーバーに、一意な名前およびIPアドレスを使用する必要があります。

サーバー名およびIPアドレスの表記規則は、次の場合に異なる可能性があります。
- すべてのExadata Database Machineフル・ラックの初期設置: システム・アドレスの割当ておよびホスト名を完全にする必要があります。
- 既存のクラスタへの新しいExadata Database Machineラックの追加: 新しいラック構成には、新しいExadata Database Machineの一意なホスト名およびIPアドレスが必要です。同じサブネットのIPアドレスは、既存のシステムと競合できません。
- 2つの既存のExadata Database Machineラックのクラスタ化: Exadata Database Machineに一意なホスト名およびIPアドレスがすでに割り当てられている場合または全体のクラスタを再構成する必要がある場合のみ、ホスト名およびIPアドレスを割り当てることができます。マシンを同じサブネットに設定し、IPアドレスが競合しないようにする必要があります。
新しいサーバーのIPアドレスが同じサブネットにあり、現在インストールされているサーバーと重複しないことを確認します。
sh verコマンドを使用して、元のスイッチのファームウェアが新しいスイッチと同じレベルにあることを確認します。

すべてのスイッチで同じファームウェア・バージョンを使用することをお薦めしますが、必須ではありません。ファームウェアが同じレベルでない場合は、ファームウェア・パッチを適用して、スイッチを同じファームウェア・レベルにすることができます。

この項の残りのトピックでは、最大8つのラックを配線するための詳細な配線情報について説明します。

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表

4.3 X9Mラックの2ラック配線

この項では、2つのX9Mラック(どちらもRoCEネットワーク・ファブリックを使用する)を接続するための配線の詳細を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されています。
- 最初のラックの略称はR1で、2番目のラックの略称はR2、という風に続きます。
- LLは下位リーフ・スイッチを識別し、ULは上位リーフ・スイッチを識別します。
- SSは、すべてのラックのU1にあるスパイン・スイッチを識別します。
- 特定のスイッチは、略称を組み合せることで識別できます。たとえば、R1LLは最初のラック(R1)の下位リーフ・スイッチ(LL)を識別します。
リーフ・スイッチは次の場所にあります。
- Exadata Database Machine X9M-2またはStorage Expansion Rack X9M-2でのラック・ユニット20 (U20)および22 (U22)
- Exadata Database Machine X9M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX9M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。そのため、次の表では、リーフ・スイッチ上のポート番号30への接続をすべて削除し、各リーフ・スイッチにスイッチ間リンクを13個のみ残す必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX9M-8システムにのみ適用されます。

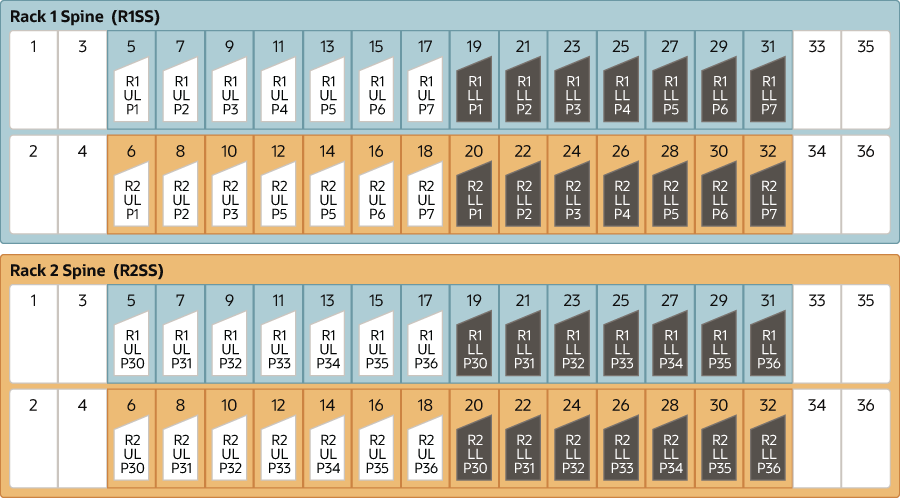

次の図に、2つのラックを配線する場合のスパイン・スイッチのケーブル接続を示します。

図x9m-2-rack.epsの説明

次の表に、2ラック・システムのすべてのRoCEネットワーク・ファブリック配線接続の詳細を示します。

表2-1 4ラック・システムの最初のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R1ULからR1SS	R1UL-P1からR1SS-P5 R1UL-P2からR1SS-P7 R1UL-P3からR1SS-P9 R1UL-P4からR1SS-P11 R1UL-P5からR1SS-P13 R1UL-P6からR1SS-P15 R1UL-P7からR1SS-P17	3メートル
R1ULからR2SS	R1UL-P30からR2SS-P5 R1UL-P31からR2SS-P7 R1UL-P32からR2SS-P9 R1UL-P33からR2SS-P11 R1UL-P34からR2SS-P13 R1UL-P35からR2SS-P15 R1UL-P36からR2SS-P17	5メートル
R1LLからR1SS	R1LL-P1からR1SS-P19 R1LL-P2からR1SS-P21 R1LL-P3からR1SS-P23 R1LL-P4からR1SS-P25 R1LL-P5からR1SS-P27 R1LL-P6からR1SS-P29 R1LL-P7からR1SS-P31	3メートル
R1LLからR2SS	R1LL-P30からR2SS-P19 R1LL-P31からR2SS-P21 R1LL-P32からR2SS-P23 R1LL-P33からR2SS-P25 R1LL-P34からR2SS-P27 R1LL-P35からR2SS-P29 R1LL-P36からR2SS-P31	5メートル

表4-2 2ラック・システムの2番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R2ULからR1SS	R2UL-P1からR1SS-P6 R2UL-P2からR1SS-P8 R2UL-P3からR1SS-P10 R2UL-P4からR1SS-P12 R2UL-P5からR1SS-P14 R2UL-P6からR1SS-P16 R2UL-P7からR1SS-P18	5メートル
R2ULからR2SS	R2UL-P30からR2SS-P6 R2UL-P31からR2SS-P8 R2UL-P32からR2SS-P10 R2UL-P33からR2SS-P12 R2UL-P34からR2SS-P14 R2UL-P35からR2SS-P16 R2UL-P36からR2SS-P18	3メートル
R2LLからR1SS	R2LL-P1からR1SS-P20 R2LL-P2からR1SS-P22 R2LL-P3からR1SS-P24 R2LL-P4からR1SS-P26 R2LL-P5からR1SS-P28 R2LL-P6からR1SS-P30 R2LL-P7からR1SS-P32	5メートル
R2LLからR2SS	R2LL-P30からR2SS-P20 R2LL-P31からR2SS-P22 R2LL-P32からR2SS-P24 R2LL-P33からR2SS-P26 R2LL-P34からR2SS-P28 R2LL-P35からR2SS-P30 R2LL-P36からR2SS-P32	3メートル

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表

4.4 X9Mラックの3ラック配線

この項では、RoCEネットワーク・ファブリックを使用する3つのX9Mラックを接続するための配線の詳細を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されています。
- 最初のラックの略称はR1で、2番目のラックの略称はR2、という風に続きます。
- LLは下位リーフ・スイッチを識別し、ULは上位リーフ・スイッチを識別します。
- SSは、すべてのラックのU1にあるスパイン・スイッチを識別します。
- 特定のスイッチは、略称を組み合せることで識別できます。たとえば、R1LLは最初のラック(R1)の下位リーフ・スイッチ(LL)を識別します。
リーフ・スイッチは次の場所にあります。
- Exadata Database Machine X9M-2またはStorage Expansion Rack X9M-2でのラック・ユニット20 (U20)および22 (U22)
- Exadata Database Machine X9M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX9M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。そのため、次の表では、リーフ・スイッチ上のポート番号30への接続をすべて削除し、各リーフ・スイッチにスイッチ間リンクを13個のみ残す必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX9M-8システムにのみ適用されます。

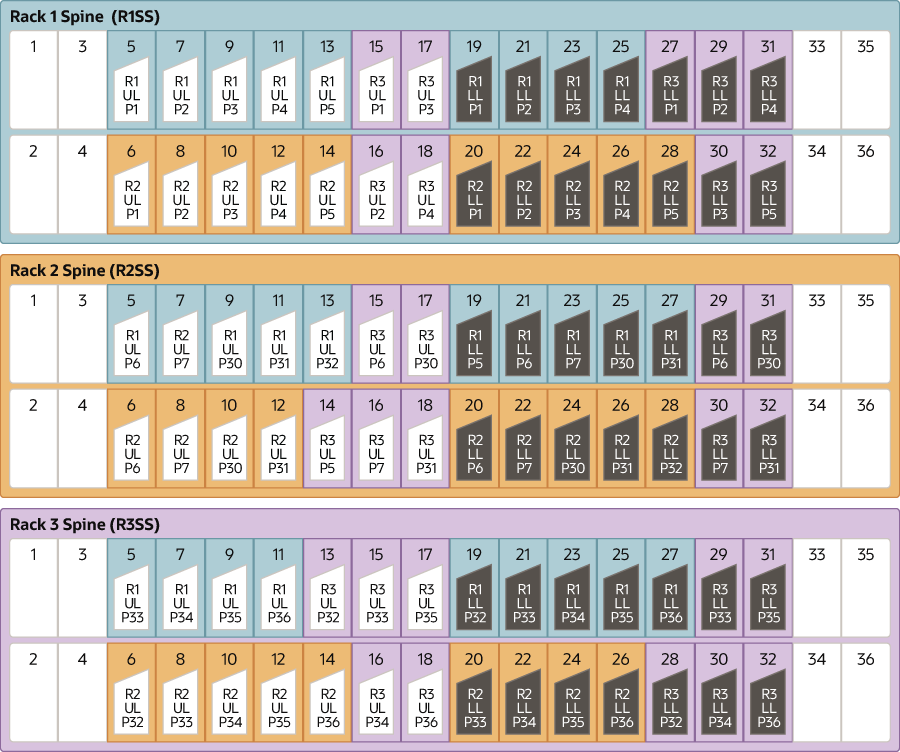

次の図に、3つのラックを配線する場合のスパイン・スイッチのケーブル接続を示します。

図x9m-3-rack.epsの説明

次の表に、3ラック・システムのすべてのRoCEネットワーク・ファブリック配線接続の詳細を示します。

表4-3 3ラック・システムの最初のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R1ULからR1SS	R1UL-P1からR1SS-P5 R1UL-P2からR1SS-P7 R1UL-P3からR1SS-P9 R1UL-P4からR1SS-P11 R1UL-P5からR1SS-P13	3メートル
R1ULからR2SS	R1UL-P6からR2SS-P5 R1UL-P7からR2SS-P7 R1UL-P30からR2SS-P9 R1UL-P31からR2SS-P11 R1UL-P32からR2SS-P13	5メートル
R1ULからR3SS	R1UL-P33からR3SS-P5 R1UL-P34からR3SS-P7 R1UL-P35からR3SS-P9 R1UL-P36からR3SS-P11	5メートル
R1LLからR1SS	R1LL-P1からR1SS-P19 R1LL-P2からR1SS-P21 R1LL-P3からR1SS-P23 R1LL-P4からR1SS-P25	3メートル
R1LLからR2SS	R1LL-P5からR2SS-P19 R1LL-P6からR2SS-P21 R1LL-P7からR2SS-P23 R1LL-P30からR2SS-P25 R1LL-P31からR2SS-P27	5メートル
R1LLからR3SS	R1LL-P32からR3SS-P19 R1LL-P33からR3SS-P21 R1LL-P34からR3SS-P23 R1LL-P35からR3SS-P25 R1LL-P36からR3SS-P27	5メートル

表4-4 3ラック・システムの2番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R2ULからR1SS	R2UL-P1からR1SS-P6 R2UL-P2からR1SS-P8 R2UL-P3からR1SS-P10 R2UL-P4からR1SS-P12 R2UL-P5からR1SS-P14	5メートル
R2ULからR2SS	R2UL-P6からR2SS-P6 R2UL-P7からR2SS-P8 R2UL-P30からR2SS-P10 R2UL-P31からR2SS-P12	3メートル
R2ULからR3SS	R2UL-P32からR3SS-P6 R2UL-P33からR3SS-P8 R2UL-P34からR3SS-P10 R2UL-P35からR3SS-P12 R2UL-P36からR3SS-P14	5メートル
R2LLからR1SS	R2LL-P1からR1SS-P20 R2LL-P2からR1SS-P22 R2LL-P3からR1SS-P24 R2LL-P4からR1SS-P26 R2LL-P5からR1SS-P28	5メートル
R2LLからR2SS	R2LL-P6からR2SS-P20 R2LL-P7からR2SS-P22 R2LL-P30からR2SS-P24 R2LL-P31からR2SS-P26 R2LL-P32からR2SS-P28	3メートル
R2LLからR3	R2LL-P33からR3SS-P20 R2LL-P34からR3SS-P22 R2LL-P35からR3SS-P24 R2LL-P36からR3SS-P26	5メートル

表4-3 5ラック・システムの3番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R3ULからR1SS	R3UL-P1からR1SS-P15 R3UL-P2からR1SS-P16 R3UL-P3からR1SS-P17 R3UL-P4からR1SS-P18	5メートル
R3ULからR2SS	R3UL-P5からR2SS-P14 R3UL-P6からR2SS-P15 R3UL-P7からR2SS-P16 R3UL-P30からR2SS-P17 R3UL-P31からR2SS-P18	5メートル
R3ULからR3SS	R3UL-P32からR3SS-P13 R3UL-P33からR3SS-P15 R3UL-P34からR3SS-P16 R3UL-P35からR3SS-P17 R3UL-P36からR3SS-P18	3メートル
R3LLからR1SS	R3LL-P1からR1SS-P27 R3LL-P2からR1SS-P29 R3LL-P3からR1SS-P30 R3LL-P4からR1SS-P31 R3LL-P5からR1SS-P32	5メートル
R3LLからR2SS	R3LL-P6からR2SS-P29 R3LL-P7からR2SS-P30 R3LL-P30からR2SS-P31 R3LL-P31からR2SS-P32	5メートル
R3LLからR3SS	R3LL-P32からR3SS-P27 R3LL-P33からR3SS-P29 R3LL-P34からR3SS-P30 R3LL-P35からR3SS-P31 R3LL-P36からR3SS-P32	3メートル

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表

4.5 X9Mラックの4ラック配線

この項では、4つのX9Mラック(すべてRoCEネットワーク・ファブリックを使用する)を接続するための配線の詳細を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されています。
- 最初のラックの略称はR1で、2番目のラックの略称はR2、という風に続きます。
- LLは下位リーフ・スイッチを識別し、ULは上位リーフ・スイッチを識別します。
- SSは、すべてのラックのU1にあるスパイン・スイッチを識別します。
- 特定のスイッチは、略称を組み合せることで識別できます。たとえば、R1LLは最初のラック(R1)の下位リーフ・スイッチ(LL)を識別します。
リーフ・スイッチは次の場所にあります。
- Exadata Database Machine X9M-2またはStorage Expansion Rack X9M-2でのラック・ユニット20 (U20)および22 (U22)
- Exadata Database Machine X9M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX9M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。そのため、次の表では、リーフ・スイッチ上のポート番号30への接続をすべて削除し、各リーフ・スイッチにスイッチ間リンクを13個のみ残す必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX9M-8システムにのみ適用されます。

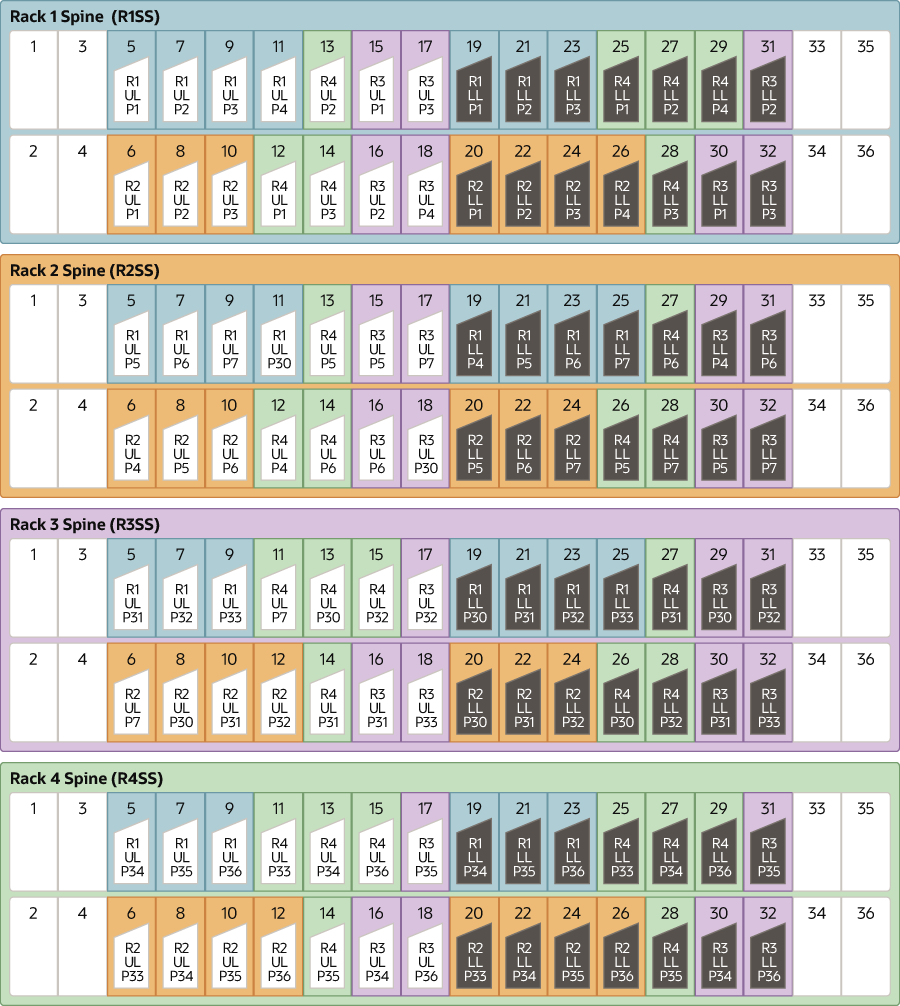

次の図に、4つのラックを配線する場合のスパイン・スイッチのケーブル接続を示します。

図x9m-4-rack.epsの説明

次の表に、4ラック・システムのすべてのRoCEネットワーク・ファブリック配線接続の詳細を示します。

表4-4 6ラック・システムの最初のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R1ULからR1SS	R1UL-P1からR1SS-P5 R1UL-P2からR1SS-P7 R1UL-P3からR1SS-P9 R1UL-P4からR1SS-P11	3メートル
R1ULからR2SS	R1UL-P5からR2SS-P5 R1UL-P6からR2SS-P7 R1UL-P7からR2SS-P9 R1UL-P30からR2SS-P11	5メートル
R1ULからR3SS	R1UL-P31からR3SS-P5 R1UL-P32からR3SS-P7 R1UL-P33からR3SS-P9	5メートル
R1ULからR4SS	R1UL-P34からR4SS-P5 R1UL-P35からR4SS-P7 R1UL-P36からR4SS-P9	10メートル
R1LLからR1SS	R1LL-P1からR1SS-P19 R1LL-P2からR1SS-P21 R1LL-P3からR1SS-P23	3メートル
R1LLからR2SS	R1LL-P4からR2SS-P19 R1LL-P5からR2SS-P21 R1LL-P6からR2SS-P23 R1LL-P7からR2SS-P25	5メートル
R1LLからR3SS	R1LL-P30からR3SS-P19 R1LL-P31からR3SS-P21 R1LL-P32からR3SS-P23 R1LL-P33からR3SS-P25	5メートル
R1LLからR4SS	R1LL-P34からR4SS-P19 R1LL-P35からR4SS-P21 R1LL-P36からR4SS-P23	10メートル

表4-7 4ラック・システムの2番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R2ULからR1SS	R2UL-P1からR1SS-P6 R2UL-P2からR1SS-P8 R2UL-P3からR1SS-P10	5メートル
R2ULからR2SS	R2UL-P4からR2SS-P6 R2UL-P5からR2SS-P8 R2UL-P6からR2SS-P10	3メートル
R2ULからR3SS	R2UL-P7からR3SS-P6 R2UL-P30からR3SS-P8 R2UL-P31からR3SS-P10 R2UL-P32からR3SS-P12	5メートル
R2ULからR4SS	R2UL-P33からR4SS-P6 R2UL-P34からR4SS-P8 R2UL-P35からR4SS-P10 R2UL-P36からR4SS-P12	5メートル
R2LLからR1SS	R2LL-P1からR1SS-P20 R2LL-P2からR1SS-P22 R2LL-P3からR1SS-P24 R2LL-P4からR1SS-P26	5メートル
R2LLからR2SS	R2LL-P5からR2SS-P20 R2LL-P6からR2SS-P22 R2LL-P7からR2SS-P24	3メートル
R2LLからR3SS	R2LL-P30からR3SS-P20 R2LL-P31からR3SS-P22 R2LL-P32からR3SS-P24	5メートル
R2LLからR4SS	R2LL-P33からR4SS-P20 R2LL-P34からR4SS-P22 R2LL-P35からR4SS-P24 R2LL-P36からR4SS-P26	5メートル

表4-8 4ラック・システムの3番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R3ULからR1SS	R3UL-P1からR1SS-P15 R3UL-P2からR1SS-P16 R3UL-P3からR1SS-P17 R3UL-P4からR1SS-P18	5メートル
R3ULからR2SS	R3UL-P5からR2SS-P15 R3UL-P6からR2SS-P16 R3UL-P7からR2SS-P17 R3UL-P30からR2SS-P18	5メートル
R3ULからR3SS	R3UL-P31からR3SS-P16 R3UL-P32からR3SS-P17 R3UL-P33からR3SS-P18	3メートル
R3ULからR4SS	R3UL-P34からR4SS-P16 R3UL-P35からR4SS-P17 R3UL-P36からR4SS-P18	5メートル
R3LLからR1SS	R3LL-P1からR1SS-P30 R3LL-P2からR1SS-P31 R3LL-P3からR1SS-P32	5メートル
R3LLからR2SS	R3LL-P4からR2SS-P29 R3LL-P5からR2SS-P30 R3LL-P6からR2SS-P31 R3LL-P7からR2SS-P32	5メートル
R3LLからR3SS	R3LL-P30からR3SS-P29 R3LL-P31からR3SS-P30 R3LL-P32からR3SS-P31 R3LL-P33からR3SS-P32	3メートル
R3LLからR4SS	R3LL-P34からR4SS-P30 R3LL-P35からR4SS-P31 R3LL-P36からR4SS-P32	5メートル

表4-9 4ラック・システムの4番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R4ULからR1SS	R4UL-P1からR1SS-P12 R4UL-P2からR1SS-P13 R4UL-P3からR1SS-P14	10メートル
R4ULからR2SS	R4UL-P4からR2SS-P12 R4UL-P5からR2SS-P13 R4UL-P6からR2SS-P14	5メートル
R4ULからR3SS	R4UL-P7からR3SS-P11 R4UL-P30からR3SS-P13 R4UL-P31からR3SS-P14 R4UL-P32からR3SS-P15	5メートル
R4ULからR4SS	R4UL-P33からR4SS-P11 R4UL-P34からR4SS-P13 R4UL-P35からR4SS-P14 R4UL-P36からR4SS-P15	3メートル
R4LLからR1SS	R4LL-P1からR1SS-P25 R4LL-P2からR1SS-P27 R4LL-P3からR1SS-P28 R4LL-P4からR1SS-P29	10メートル
R4LLからR2SS	R4LL-P5からR2SS-P26 R4LL-P6からR2SS-P27 R4LL-P7からR2SS-P28	5メートル
R4LLからR3SS	R4LL-P30からR3SS-P26 R4LL-P31からR3SS-P27 R4LL-P32からR3SS-P28	5メートル
R4LLからR4SS	R4LL-P33からR4SS-P25 R4LL-P34からR4SS-P27 R4LL-P35からR4SS-P28 R4LL-P36からR4SS-P29	3メートル

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表

4.6 X9Mラックの5ラック配線

この項では、5つのX9Mラック(すべてRoCEネットワーク・ファブリックを使用する)を接続するための配線の詳細を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されています。
- 最初のラックの略称はR1で、2番目のラックの略称はR2、という風に続きます。
- LLは下位リーフ・スイッチを識別し、ULは上位リーフ・スイッチを識別します。
- SSは、すべてのラックのU1にあるスパイン・スイッチを識別します。
- 特定のスイッチは、略称を組み合せることで識別できます。たとえば、R1LLは最初のラック(R1)の下位リーフ・スイッチ(LL)を識別します。
リーフ・スイッチは次の場所にあります。
- Exadata Database Machine X9M-2またはStorage Expansion Rack X9M-2でのラック・ユニット20 (U20)および22 (U22)
- Exadata Database Machine X9M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX9M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。そのため、次の表では、リーフ・スイッチ上のポート番号30への接続をすべて削除し、各リーフ・スイッチにスイッチ間リンクを13個のみ残す必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX9M-8システムにのみ適用されます。

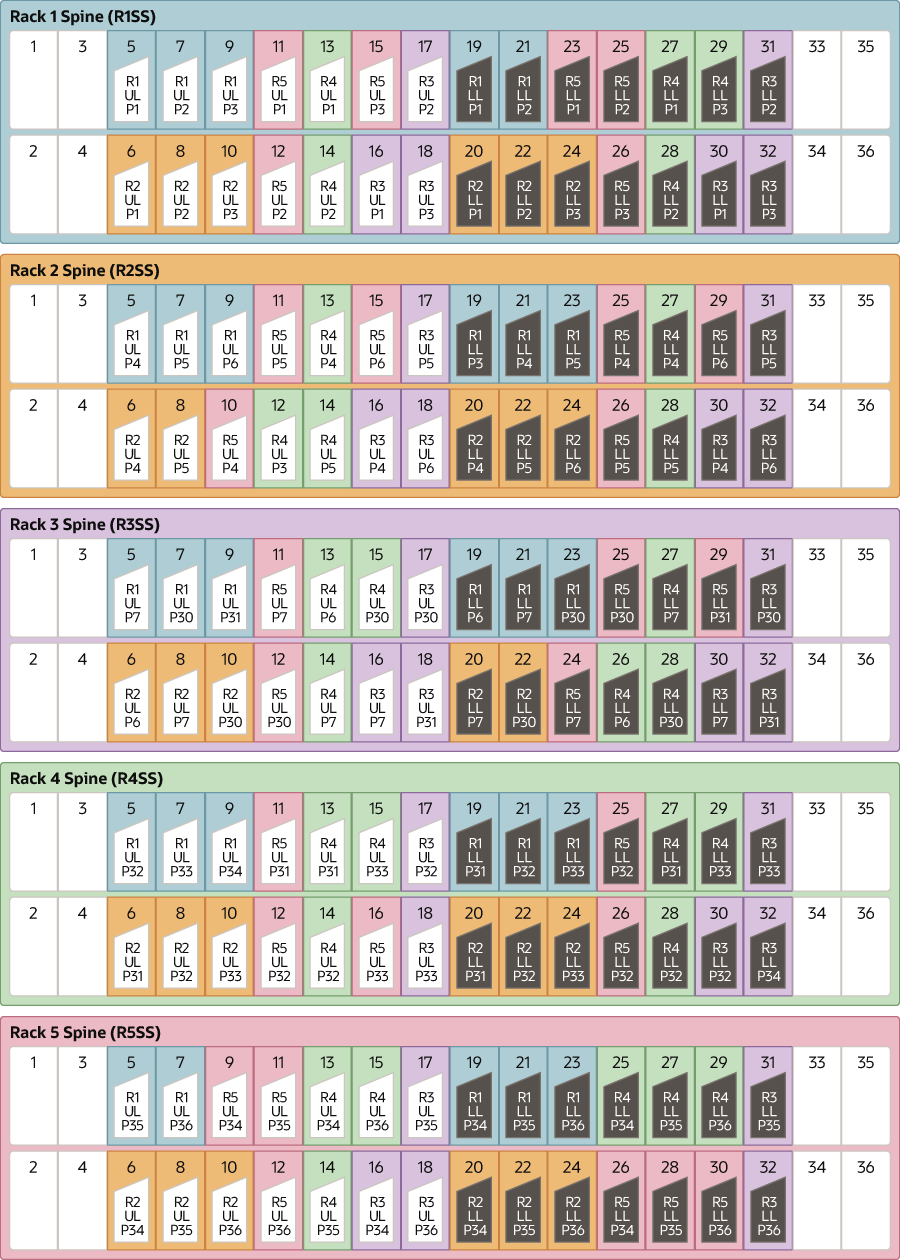

次の図に、5つのラックを配線する場合のスパイン・スイッチのケーブル接続を示します。

図x9m-5-rack.epsの説明

次の表に、5ラック・システムのすべてのRoCEネットワーク・ファブリック配線接続の詳細を示します。

表4-10 5ラック・システムの最初のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R1ULからR1SS	R1UL-P1からR1SS-P5 R1UL-P2からR1SS-P7 R1UL-P3からR1SS-P9	3メートル
R1ULからR2SS	R1UL-P4からR2SS-P5 R1UL-P5からR2SS-P7 R1UL-P6からR2SS-P9	5メートル
R1ULからR3SS	R1UL-P7からR3SS-P5 R1UL-P30からR3SS-P7 R1UL-P31からR3SS-P9	5メートル
R1ULからR4SS	R1UL-P32からR4SS-P5 R1UL-P33からR4SS-P7 R1UL-P34からR4SS-P9	10メートル
R1ULからR5SS	R1UL-P35からR5SS-P5 R1UL-P36からR5SS-P7	10メートル
R1LLからR1SS	R1LL-P1からR1SS-P19 R1LL-P2からR1SS-P21	3メートル
R1LLからR2SS	R1LL-P3からR2SS-P19 R1LL-P4からR2SS-P21 R1LL-P5からR2SS-P23	5メートル
R1LLからR3SS	R1LL-P6からR3SS-P19 R1LL-P7からR3SS-P21 R1LL-P30からR3SS-P23	5メートル
R1LLからR4SS	R1LL-P31からR4SS-P19 R1LL-P32からR4SS-P21 R1LL-P33からR4SS-P23	10メートル
R1LLからR5SS	R1LL-P34からR5SS-P19 R1LL-P35からR5SS-P21 R1LL-P36からR5SS-P23	10メートル

表4-11 5ラック・システムの2番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R2ULからR1SS	R2UL-P1からR1SS-P6 R2UL-P2からR1SS-P8 R2UL-P3からR1SS-P10	5メートル
R2ULからR2SS	R2UL-P4からR2SS-P6 R2UL-P5からR2SS-P8	3メートル
R2ULからR3SS	R2UL-P6からR3SS-P6 R2UL-P7からR3SS-P8 R2UL-P30からR3SS-P10	5メートル
R2ULからR4SS	R2UL-P31からR4SS-P6 R2UL-P32からR4SS-P8 R2UL-P33からR4SS-P10	5メートル
R2ULからR5SS	R2UL-P34からR5SS-P6 R2UL-P35からR5SS-P8 R2UL-P36からR5SS-P10	10メートル
R2LLからR1SS	R2LL-P1からR1SS-P20 R2LL-P2からR1SS-P22 R2LL-P3からR1SS-P24	5メートル
R2LLからR2SS	R2LL-P4からR2SS-P20 R2LL-P5からR2SS-P22 R2LL-P6からR2SS-P24	3メートル
R2LLからR3SS	R2LL-P7からR3SS-P20 R2LL-P30からR3SS-P22	5メートル
R2LLからR4SS	R2LL-P31からR4SS-P20 R2LL-P32からR4SS-P22 R2LL-P33からR4SS-P24	5メートル
R2LLからR5SS	R2LL-P34からR5SS-P20 R2LL-P35からR5SS-P22 R2LL-P36からR5SS-P24	10メートル

表4-12 5ラック・システムの3番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R3ULからR1SS	R3UL-P1からR1SS-P16 R3UL-P2からR1SS-P17 R3UL-P3からR1SS-P18	5メートル
R3ULからR2SS	R3UL-P4からR2SS-P16 R3UL-P5からR2SS-P17 R3UL-P6からR2SS-P18	5メートル
R3ULからR3SS	R3UL-P7からR3SS-P16 R3UL-P30からR3SS-P17 R3UL-P31からR3SS-P18	3メートル
R3ULからR4SS	R3UL-P32からR4SS-P17 R3UL-P33からR4SS-P18	5メートル
R3ULからR5SS	R3UL-P34からR5SS-P16 R3UL-P35からR5SS-P17 R3UL-P36からR5SS-P18	5メートル
R3LLからR1SS	R3LL-P1からR1SS-P30 R3LL-P2からR1SS-P31 R3LL-P3からR1SS-P32	5メートル
R3LLからR2SS	R3LL-P4からR2SS-P30 R3LL-P5からR2SS-P31 R3LL-P6からR2SS-P32	5メートル
R3LLからR3SS	R3LL-P7からR3SS-P30 R3LL-P30からR3SS-P31 R3LL-P31からR3SS-P32	3メートル
R3LLからR4SS	R3LL-P32からR4SS-P30 R3LL-P33からR4SS-P31 R3LL-P34からR4SS-P32	5メートル
R3LLからR5SS	R3LL-P35からR5SS-P31 R3LL-P36からR5SS-P32	5メートル

表4-13 5ラック・システムの4番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R4ULからR1SS	R4UL-P1からR1SS-P13 R4UL-P2からR1SS-P14	10メートル
R4ULからR2SS	R4UL-P3からR2SS-P12 R4UL-P4からR2SS-P13 R4UL-P5からR2SS-P14	5メートル
R4ULからR3SS	R4UL-P6からR3SS-P13 R4UL-P7からR3SS-P14 R4UL-P30からR3SS-P15	5メートル
R4ULからR4SS	R4UL-P31からR4SS-P13 R4UL-P32からR4SS-P14 R4UL-P33からR4SS-P15	3メートル
R4ULからR5SS	R4UL-P34からR5SS-P13 R4UL-P35からR5SS-P14 R4UL-P36からR5SS-P15	5メートル
R4LLからR1SS	R4LL-P1からR1SS-P27 R4LL-P2からR1SS-P28 R4LL-P3からR1SS-P29	10メートル
R4LLからR2SS	R4LL-P4からR2SS-P27 R4LL-P5からR2SS-P28	5メートル
R4LLからR3SS	R4LL-P6からR3SS-P26 R4LL-P7からR3SS-P27 R4LL-P30からR3SS-P28	5メートル
R4LLからR4SS	R4LL-P31からR4SS-P27 R4LL-P32からR4SS-P28 R4LL-P33からR4SS-P29	3メートル
R4LLからR5SS	R4LL-P34からR5SS-P25 R4LL-P35からR5SS-P27 R4LL-P36からR5SS-P29	5メートル

表4-14 5ラック・システムの5番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R5ULからR1SS	R5UL-P1からR1SS-P11 R5UL-P2からR1SS-P12 R5UL-P3からR1SS-P15	10メートル
R5ULからR2SS	R5UL-P4からR2SS-P10 R5UL-P5からR2SS-P11 R5UL-P6からR2SS-P15	10メートル
R5ULからR3SS	R5UL-P7からR3SS-P11 R5UL-P30からR3SS-P12	5メートル
R5ULからR4SS	R5UL-P31からR4SS-P11 R5UL-P32からR4SS-P12 R5UL-P33からR4SS-P16	5メートル
R5ULからR5SS	R5UL-P34からR5SS-P9 R5UL-P35からR5SS-P11 R5UL-P36からR5SS-P12	3メートル
R5LLからR1SS	R5LL-P1からR1SS-P23 R5LL-P2からR1SS-P25 R5LL-P3からR1SS-P26	10メートル
R5LLからR2SS	R5LL-P4からR2SS-P25 R5LL-P5からR2SS-P26 R5LL-P6からR2SS-P29	10メートル
R5LLからR3SS	R5LL-P7からR3SS-P24 R5LL-P30からR3SS-P25 R5LL-P31からR3SS-P29	5メートル
R5LLからR4SS	R5LL-P32からR4SS-P25 R5LL-P33からR4SS-P26	5メートル
R5LLからR5SS	R5LL-P34からR5SS-P26 R5LL-P35からR5SS-P28 R5LL-P36からR5SS-P30	3メートル

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表

4.7 X9Mラックの6ラック配線

この項では、6つのX9Mラック(すべてRoCEネットワーク・ファブリックを使用する)を接続するための配線の詳細を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されています。
- 最初のラックの略称はR1で、2番目のラックの略称はR2、という風に続きます。
- LLは下位リーフ・スイッチを識別し、ULは上位リーフ・スイッチを識別します。
- SSは、すべてのラックのU1にあるスパイン・スイッチを識別します。
- 特定のスイッチは、略称を組み合せることで識別できます。たとえば、R1LLは最初のラック(R1)の下位リーフ・スイッチ(LL)を識別します。
リーフ・スイッチは次の場所にあります。
- Exadata Database Machine X9M-2またはStorage Expansion Rack X9M-2でのラック・ユニット20 (U20)および22 (U22)
- Exadata Database Machine X9M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX9M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。そのため、次の表では、リーフ・スイッチ上のポート番号30への接続をすべて削除し、各リーフ・スイッチにスイッチ間リンクを13個のみ残す必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX9M-8システムにのみ適用されます。

次の図は、6つのラックを配線する場合のスパイン・スイッチのケーブル接続を示しています。

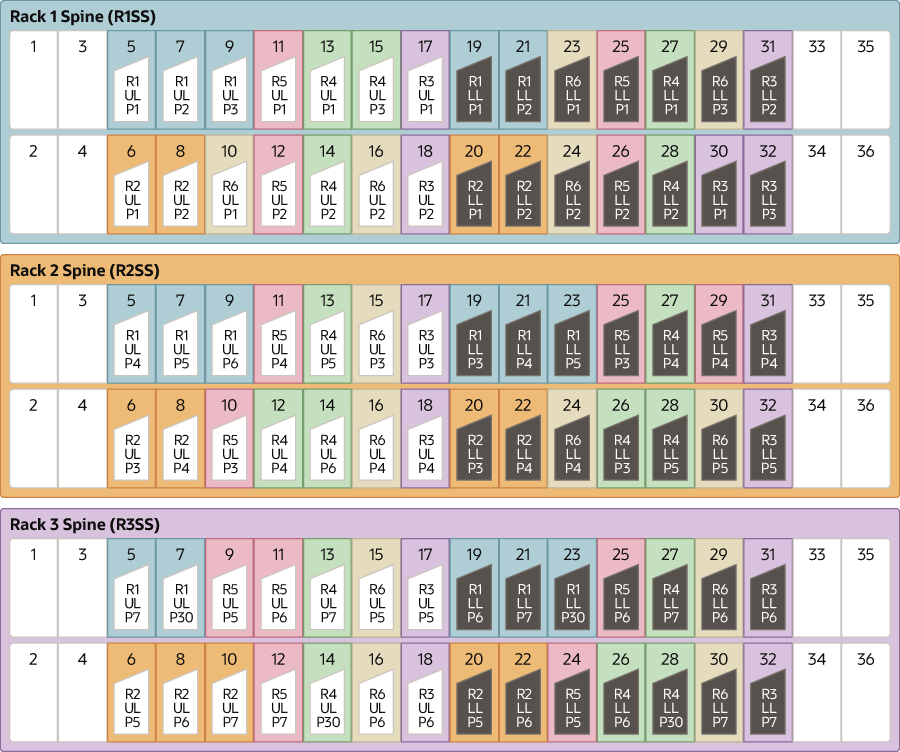

図x9m-6-rack-part1.epsの説明

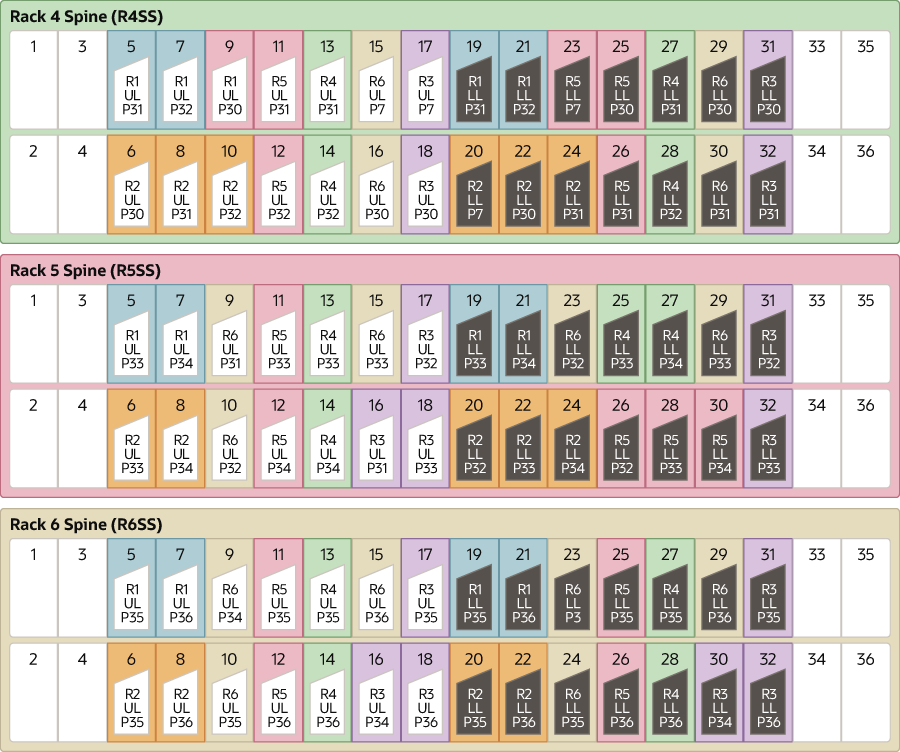

図x9m-6-rack-part2.epsの説明

次の表に、6ラック・システムのすべてのRoCEネットワーク・ファブリック配線接続の詳細を示します。

表4-15 6ラック・システムの最初のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R1ULからR1SS	R1UL-P1からR1SS-P5 R1UL-P2からR1SS-P7 R1UL-P3からR1SS-P9	3メートル
R1ULからR2SS	R1UL-P4からR2SS-P5 R1UL-P5からR2SS-P7 R1UL-P6からR2SS-P9	5メートル
R1ULからR3SS	R1UL-P7からR3SS-P5 R1UL-P30からR3SS-P7	5メートル
R1ULからR4SS	R1UL-P31からR4SS-P5 R1UL-P32からR4SS-P7	10メートル
R1ULからR5SS	R1UL-P33からR5SS-P5 R1UL-P34からR5SS-P7	10メートル
R1ULからR6SS	R1UL-P35からR6SS-P5 R1UL-P36からR6SS-P7	10メートル
R1LLからR1SS	R1LL-P1からR1SS-P19 R1LL-P2からR1SS-P21	3メートル
R1LLからR2SS	R1LL-P3からR2SS-P19 R1LL-P4からR2SS-P21 R1LL-P5からR2SS-P23	5メートル
R1LLからR3SS	R1LL-P6からR3SS-P19 R1LL-P7からR3SS-P21 R1LL-P30からR3SS-P23	5メートル
R1LLからR4SS	R1LL-P31からR4SS-P19 R1LL-P32からR4SS-P21	10メートル
R1LLからR5SS	R1LL-P33からR5SS-P19 R1LL-P34からR5SS-P21	10メートル
R1LLからR6SS	R1LL-P35からR6SS-P19 R1LL-P36からR6SS-P21	10メートル

表4-16 6ラック・システムの2番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R2ULからR1SS	R2UL-P1からR1SS-P6 R2UL-P2からR1SS-P8	5メートル
R2ULからR2SS	R2UL-P3からR2SS-P6 R2UL-P4からR2SS-P8	3メートル
R2ULからR3SS	R2UL-P5からR3SS-P6 R2UL-P6からR3SS-P8 R2UL-P7からR3SS-P10	5メートル
R2ULからR4SS	R2UL-P30からR4SS-P6 R2UL-P31からR4SS-P8 R2UL-P32からR4SS-P10	5メートル
R2ULからR5SS	R2UL-P33からR5SS-P6 R2UL-P34からR5SS-P8	10メートル
R2ULからR6SS	R2UL-P35からR6SS-P6 R2UL-P36からR6SS-P8	10メートル
R2LLからR1SS	R2LL-P1からR1SS-P20 R2LL-P2からR1SS-P22	5メートル
R2LLからR2SS	R2LL-P3からR2SS-P20 R2LL-P4からR2SS-P22	3メートル
R2LLからR3SS	R2LL-P5からR3SS-P20 R2LL-P6からR3SS-P22	5メートル
R2LLからR4SS	R2LL-P7からR4SS-P20 R2LL-P30からR4SS-P22 R2LL-P31からR4SS-P24	5メートル
R2LLからR5SS	R2LL-P32からR5SS-P20 R2LL-P33からR5SS-P22 R2LL-P34からR5SS-P24	10メートル
R2LLからR6SS	R2LL-P35からR6SS-P20 R2LL-P36からR6SS-P22	10メートル

表4-17 6ラック・システムの3番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R3ULからR1SS	R3UL-P1からR1SS-P17 R3UL-P2からR1SS-P18	5メートル
R3ULからR2SS	R3UL-P3からR2SS-P17 R3UL-P4からR2SS-P18	5メートル
R3ULからR3SS	R3UL-P5からR3SS-P17 R3UL-P6からR3SS-P18	3メートル
R3ULからR4SS	R3UL-P7からR4SS-P17 R3UL-P30からR4SS-P18	5メートル
R3ULからR5SS	R3UL-P31からR5SS-P16 R3UL-P32からR5SS-P17 R3UL-P33からR5SS-P18	5メートル
R3ULからR6SS	R3UL-P34からR6SS-P16 R3UL-P35からR6SS-P17 R3UL-P36からR6SS-P18	10メートル
R3LLからR1SS	R3LL-P1からR1SS-P30 R3LL-P2からR1SS-P31 R3LL-P3からR1SS-P32	5メートル
R3LLからR2SS	R3LL-P4からR2SS-P31 R3LL-P5からR2SS-P32	5メートル
R3LLからR3SS	R3LL-P6からR3SS-P31 R3LL-P7からR3SS-P32	3メートル
R3LLからR4SS	R3LL-P30からR4SS-P31 R3LL-P31からR4SS-P32	5メートル
R3LLからR5SS	R3LL-P32からR5SS-P31 R3LL-P33からR5SS-P32	5メートル
R3LLからR6SS	R3LL-P34からR6SS-P30 R3LL-P35からR6SS-P31 R3LL-P36からR6SS-P32	10メートル

表4-18 6ラック・システムの4番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R4ULからR1SS	R4UL-P1からR1SS-P13 R4UL-P2からR1SS-P14 R4UL-P3からR1SS-P15	10メートル
R4ULからR2SS	R4UL-P4からR2SS-P12 R4UL-P5からR2SS-P13 R4UL-P6からR2SS-P14	5メートル
R4ULからR3SS	R4UL-P7からR3SS-P13 R4UL-P30からR3SS-P14	5メートル
R4ULからR4SS	R4UL-P31からR4SS-P13 R4UL-P32からR4SS-P14	3メートル
R4ULからR5SS	R4UL-P33からR5SS-P13 R4UL-P34からR5SS-P14	5メートル
R4ULからR6SS	R4UL-P35からR6SS-P13 R4UL-P36からR6SS-P14	5メートル
R4LLからR1SS	R4LL-P1からR1SS-P27 R4LL-P2からR1SS-P28	10メートル
R4LLからR2SS	R4LL-P3からR2SS-P26 R4LL-P4からR2SS-P27 R4LL-P5からR2SS-P28	5メートル
R4LLからR3SS	R4LL-P6からR3SS-P26 R4LL-P7からR3SS-P27 R4LL-P30からR3SS-P28	5メートル
R4LLからR4SS	R4LL-P31からR4SS-P27 R4LL-P32からR4SS-P28	3メートル
R4LLからR5SS	R4LL-P33からR5SS-P25 R4LL-P34からR5SS-P27	5メートル
R4LLからR6SS	R4LL-P35からR6SS-P27 R4LL-P36からR6SS-P28	5メートル

表4-19 6ラック・システムの5番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R5ULからR1SS	R5UL-P1からR1SS-P11 R5UL-P2からR1SS-P12	10メートル
R5ULからR2SS	R5UL-P3からR2SS-P10 R5UL-P4からR2SS-P11	10メートル
R5ULからR3SS	R5UL-P5からR3SS-P9 R5UL-P6からR3SS-P11 R5UL-P7からR3SS-P12	5メートル
R5ULからR4SS	R5UL-P30からR4SS-P9 R5UL-P31からR4SS-P11 R5UL-P32からR4SS-P12	5メートル
R5ULからR5SS	R5UL-P33からR5SS-P11 R5UL-P34からR5SS-P12	3メートル
R5ULからR6SS	R5UL-P35からR6SS-P11 R5UL-P36からR6SS-P12	5メートル
R5LLからR1SS	R5LL-P1からR1SS-P25 R5LL-P2からR1SS-P26	10メートル
R5LLからR2SS	R5LL-P3からR2SS-P25 R5LL-P4からR2SS-P29	10メートル
R5LLからR3SS	R5LL-P5からR3SS-P24 R5LL-P6からR3SS-P25	5メートル
R5LLからR4SS	R5LL-P7からR4SS-P23 R5LL-P30からR4SS-P25 R5LL-P31からR4SS-P26	5メートル
R5LLからR5SS	R5LL-P32からR5SS-P26 R5LL-P33からR5SS-P28 R5LL-P34からR5SS-P30	3メートル
R5LLからR6SS	R5LL-P35からR6SS-P25 R5LL-P36からR6SS-P26	5メートル

表4-20 6ラック・システムの6番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R6ULからR1SS	R6UL-P1からR1SS-P10 R6UL-P2からR1SS-P16	10メートル
R6ULからR2SS	R6UL-P3からR2SS-P15 R6UL-P4からR2SS-P16	10メートル
R6ULからR3SS	R6UL-P5からR3SS-P15 R6UL-P6からR3SS-P16	10メートル
R6ULからR4SS	R6UL-P7からR4SS-P15 R6UL-P30からR4SS-P16	5メートル
R6ULからR5SS	R6UL-P31からR5SS-P9 R6UL-P32からR5SS-P10 R6UL-P33からR5SS-P15	5メートル
R6ULからR6SS	R6UL-P34からR6SS-P9 R6UL-P35からR6SS-P10 R6UL-P36からR6SS-P15	3メートル
R6LLからR1SS	R6LL-P1からR1SS-P23 R6LL-P2からR1SS-P24 R6LL-P3からR1SS-P29	10メートル
R6LLからR2SS	R6LL-P4からR2SS-P24 R6LL-P5からR2SS-P30	10メートル
R6LLからR3SS	R6LL-P6からR3SS-P29 R6LL-P7からR3SS-P30	10メートル
R6LLからR4SS	R6LL-P30からR4SS-P29 R6LL-P31からR4SS-P30	5メートル
R6LLからR5SS	R6LL-P32からR5SS-P23 R6LL-P33からR5SS-P29	5メートル
R6LLからR6SS	R6LL-P34からR6SS-P23 R6LL-P35からR6SS-P24 R6LL-P36からR6SS-P29	3メートル

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表

4.8 X9Mラックの7ラック配線

この項では、7つのX9Mラック(すべてRoCEネットワーク・ファブリックを使用する)を接続するための配線の詳細を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されています。
- 最初のラックの略称はR1で、2番目のラックの略称はR2、という風に続きます。
- LLは下位リーフ・スイッチを識別し、ULは上位リーフ・スイッチを識別します。
- SSは、すべてのラックのU1にあるスパイン・スイッチを識別します。
- 特定のスイッチは、略称を組み合せることで識別できます。たとえば、R1LLは最初のラック(R1)の下位リーフ・スイッチ(LL)を識別します。
リーフ・スイッチは次の場所にあります。
- Exadata Database Machine X9M-2またはStorage Expansion Rack X9M-2でのラック・ユニット20 (U20)および22 (U22)
- Exadata Database Machine X9M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX9M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。そのため、次の表では、リーフ・スイッチ上のポート番号30への接続をすべて削除し、各リーフ・スイッチにスイッチ間リンクを13個のみ残す必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX9M-8システムにのみ適用されます。

次の図は、つのラックを配線する場合の7つのスパイン・スイッチのケーブル接続を示しています。

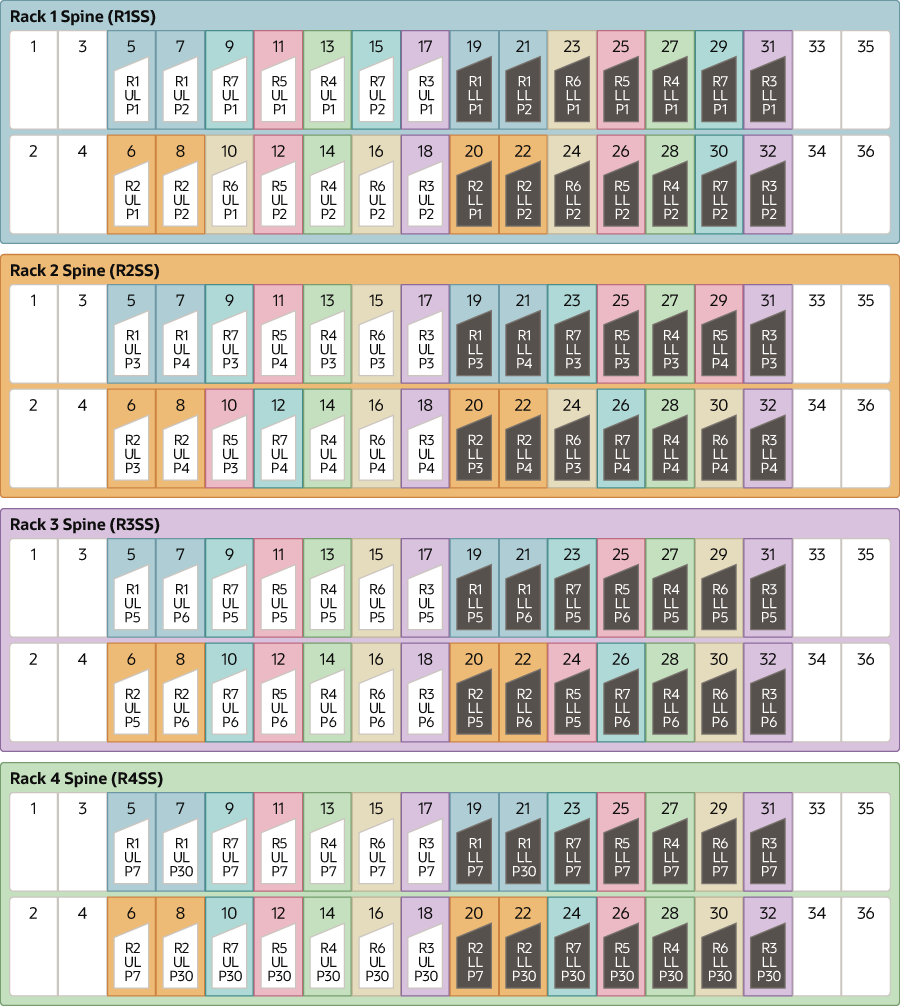

図x9m-7-rack-part1.epsの説明

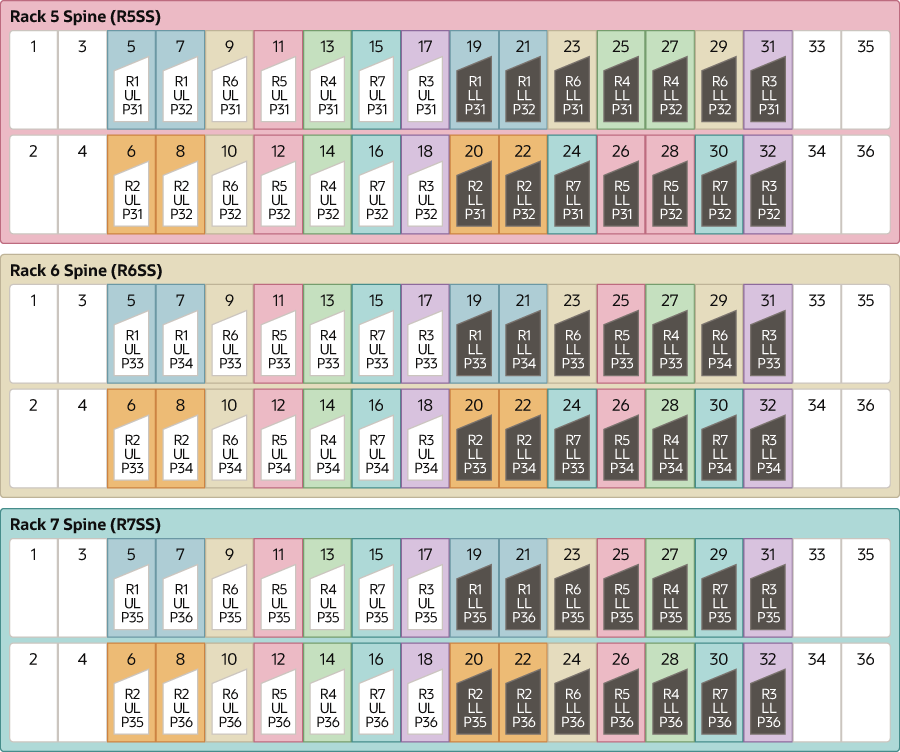

図x9m-7-rack-part2.epsの説明

次の表に、7ラック・システムのすべてのRoCEネットワーク・ファブリック配線接続の詳細を示します。

表4-21 7ラック・システムの最初のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R1ULからR1SS	R1UL-P1からR1SS-P5 R1UL-P2からR1SS-P7	3メートル
R1ULからR2SS	R1UL-P3からR2SS-P5 R1UL-P4からR2SS-P7	5メートル
R1ULからR3SS	R1UL-P5からR3SS-P5 R1UL-P6からR3SS-P7	5メートル
R1ULからR4SS	R1UL-P7からR4SS-P5 R1UL-P30からR4SS-P7	10メートル
R1ULからR5SS	R1UL-P31からR5SS-P5 R1UL-P32からR5SS-P7	10メートル
R1ULからR6SS	R1UL-P33からR6SS-P5 R1UL-P34からR6SS-P7	10メートル
R1ULからR7SS	R1UL-P35からR7SS-P5 R1UL-P36からR7SS-P7	10メートル
R1LLからR1SS	R1LL-P1からR1SS-P19 R1LL-P2からR1SS-P21	3メートル
R1LLからR2SS	R1LL-P3からR2SS-P19 R1LL-P4からR2SS-P21	5メートル
R1LLからR3SS	R1LL-P5からR3SS-P19 R1LL-P6からR3SS-P21	5メートル
R1LLからR4SS	R1LL-P7からR4SS-P19 R1LL-P30からR4SS-P21	10メートル
R1LLからR5SS	R1LL-P31からR5SS-P19 R1LL-P32からR5SS-P21	10メートル
R1LLからR6SS	R1LL-P33からR6SS-P19 R1LL-P34からR6SS-P21	10メートル
R1LLからR7SS	R1LL-P35からR7SS-P19 R1LL-P36からR7SS-P21	10メートル

表4-22 7ラック・システムの2番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R2ULからR1SS	R2UL-P1からR1SS-P6 R2UL-P2からR1SS-P8	5メートル
R2ULからR2SS	R2UL-P3からR2SS-P6 R2UL-P4からR2SS-P8	3メートル
R2ULからR3SS	R2UL-P5からR3SS-P6 R2UL-P6からR3SS-P8	5メートル
R2ULからR4SS	R2UL-P7からR4SS-P6 R2UL-P30からR4SS-P8	5メートル
R2ULからR5SS	R2UL-P31からR5SS-P6 R2UL-P32からR5SS-P8	10メートル
R2ULからR6SS	R2UL-P33からR6SS-P6 R2UL-P34からR6SS-P8	10メートル
R2ULからR7SS	R2UL-P35からR7SS-P6 R2UL-P36からR7SS-P8	10メートル
R2LLからR1SS	R2LL-P1からR1SS-P20 R2LL-P2からR1SS-P22	5メートル
R2LLからR2SS	R2LL-P3からR2SS-P20 R2LL-P4からR2SS-P22	3メートル
R2LLからR3SS	R2LL-P5からR3SS-P20 R2LL-P6からR3SS-P22	5メートル
R2LLからR4SS	R2LL-P7からR4SS-P20 R2LL-P30からR4SS-P22	5メートル
R2LLからR5SS	R2LL-P31からR5SS-P20 R2LL-P32からR5SS-P22	10メートル
R2LLからR6SS	R2LL-P33からR6SS-P20 R2LL-P34からR6SS-P22	10メートル
R2LLからR7SS	R2LL-P35からR7SS-P20 R2LL-P36からR7SS-P22	10メートル

表4-23 7ラック・システムの3番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R3ULからR1SS	R3UL-P1からR1SS-P17 R3UL-P2からR1SS-P18	5メートル
R3ULからR2SS	R3UL-P3からR2SS-P17 R3UL-P4からR2SS-P18	5メートル
R3ULからR3SS	R3UL-P5からR3SS-P17 R3UL-P6からR3SS-P18	3メートル
R3ULからR4SS	R3UL-P7からR4SS-P17 R3UL-P30からR4SS-P18	5メートル
R3ULからR5SS	R3UL-P31からR5SS-P17 R3UL-P32からR5SS-P18	5メートル
R3ULからR6SS	R3UL-P33からR6SS-P17 R3UL-P34からR6SS-P18	10メートル
R3ULからR7SS	R3UL-P35からR7SS-P17 R3UL-P36からR7SS-P18	10メートル
R3LLからR1SS	R3LL-P1からR1SS-P31 R3LL-P2からR1SS-P32	5メートル
R3LLからR2SS	R3LL-P3からR2SS-P31 R3LL-P4からR2SS-P32	5メートル
R3LLからR3SS	R3LL-P5からR3SS-P31 R3LL-P6からR3SS-P32	3メートル
R3LLからR4SS	R3LL-P7からR4SS-P31 R3LL-P30からR4SS-P32	5メートル
R3LLからR5SS	R3LL-P31からR5SS-P31 R3LL-P32からR5SS-P32	5メートル
R3LLからR6SS	R3LL-P33からR6SS-P31 R3LL-P34からR6SS-P32	10メートル
R3LLからR7SS	R3LL-P35からR7SS-P31 R3LL-P36からR7SS-P32	10メートル

表4-24 7ラック・システムの4番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R4ULからR1SS	R4UL-P1からR1SS-P13 R4UL-P2からR1SS-P14	10メートル
R4ULからR2SS	R4UL-P3からR2SS-P13 R4UL-P4からR2SS-P14	5メートル
R4ULからR3SS	R4UL-P5からR3SS-P13 R4UL-P6からR3SS-P14	5メートル
R4ULからR4SS	R4UL-P7からR4SS-P13 R4UL-P30からR4SS-P14	3メートル
R4ULからR5SS	R4UL-P31からR5SS-P13 R4UL-P32からR5SS-P14	5メートル
R4ULからR6SS	R4UL-P33からR6SS-P13 R4UL-P34からR6SS-P14	5メートル
R4ULからR7SS	R4UL-P35からR7SS-P13 R4UL-P36からR7SS-P14	10メートル
R4LLからR1SS	R4LL-P1からR1SS-P27 R4LL-P2からR1SS-P28	10メートル
R4LLからR2SS	R4LL-P3からR2SS-P27 R4LL-P4からR2SS-P28	5メートル
R4LLからR3SS	R4LL-P5からR3SS-P27 R4LL-P6からR3SS-P28	5メートル
R4LLからR4SS	R4LL-P7からR4SS-P27 R4LL-P30からR4SS-P28	3メートル
R4LLからR5SS	R4LL-P31からR5SS-P25 R4LL-P32からR5SS-P27	5メートル
R4LLからR6SS	R4LL-P33からR6SS-P27 R4LL-P34からR6SS-P28	5メートル
R4LLからR7SS	R4LL-P35からR7SS-P27 R4LL-P36からR7SS-P28	10メートル

表4-25 7ラック・システムの5番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R5ULからR1SS	R5UL-P1からR1SS-P11 R5UL-P2からR1SS-P12	10メートル
R5ULからR2SS	R5UL-P3からR2SS-P10 R5UL-P4からR2SS-P11	10メートル
R5ULからR3SS	R5UL-P5からR3SS-P11 R5UL-P6からR3SS-P12	5メートル
R5ULからR4SS	R5UL-P7からR4SS-P11 R5UL-P30からR4SS-P12	5メートル
R5ULからR5SS	R5UL-P31からR5SS-P11 R5UL-P32からR5SS-P12	3メートル
R5ULからR6SS	R5UL-P33からR6SS-P11 R5UL-P34からR6SS-P12	5メートル
R5ULからR7SS	R5UL-P35からR7SS-P11 R5UL-P36からR7SS-P12	5メートル
R5LLからR1SS	R5LL-P1からR1SS-P25 R5LL-P2からR1SS-P26	10メートル
R5LLからR2SS	R5LL-P3からR2SS-P25 R5LL-P4からR2SS-P29	10メートル
R5LLからR3SS	R5LL-P5からR3SS-P24 R5LL-P6からR3SS-P25	5メートル
R5LLからR4SS	R5LL-P7からR4SS-P25 R5LL-P30からR4SS-P26	5メートル
R5LLからR5SS	R5LL-P31からR5SS-P26 R5LL-P32からR5SS-P28	3メートル
R5LLからR6SS	R5LL-P33からR6SS-P25 R5LL-P34からR6SS-P26	5メートル
R5LLからR7SS	R5LL-P35からR7SS-P25 R5LL-P36からR7SS-P26	5メートル

表4-26 7ラック・システムの6番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R6ULからR1SS	R6UL-P1からR1SS-P10 R6UL-P2からR1SS-P16	10メートル
R6ULからR2SS	R6UL-P3からR2SS-P15 R6UL-P4からR2SS-P16	10メートル
R6ULからR3SS	R6UL-P5からR3SS-P15 R6UL-P6からR3SS-P16	10メートル
R6ULからR4SS	R6UL-P7からR4SS-P15 R6UL-P30からR4SS-P16	5メートル
R6ULからR5SS	R6UL-P31からR5SS-P9 R6UL-P32からR5SS-P10	5メートル
R6ULからR6SS	R6UL-P33からR6SS-P9 R6UL-P34からR6SS-P10	3メートル
R6ULからR7SS	R6UL-P35からR7SS-P9 R6UL-P36からR7SS-P10	5メートル
R6LLからR1SS	R6LL-P1からR1SS-P23 R6LL-P2からR1SS-P24	10メートル
R6LLからR2SS	R6LL-P3からR2SS-P24 R6LL-P4からR2SS-P30	10メートル
R6LLからR3SS	R6LL-P5からR3SS-P29 R6LL-P6からR3SS-P30	10メートル
R6LLからR4SS	R6LL-P7からR4SS-P29 R6LL-P30からR4SS-P30	5メートル
R6LLからR5SS	R6LL-P31からR5SS-P23 R6LL-P32からR5SS-P29	5メートル
R6LLからR6SS	R6LL-P33からR6SS-P23 R6LL-P34からR6SS-P29	3メートル
R6LLからR7SS	R6LL-P35からR7SS-P23 R6LL-P36からR7SS-P24	5メートル

表4-27 7ラック・システムの7番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R7ULからR1SS	R7UL-P1からR1SS-P9 R7UL-P2からR1SS-P15	10メートル
R7ULからR2SS	R7UL-P3からR2SS-P9 R7UL-P4からR2SS-P12	10メートル
R7ULからR3SS	R7UL-P5からR3SS-P9 R7UL-P6からR3SS-P10	10メートル
R7ULからR4SS	R7UL-P7からR4SS-P9 R7UL-P30からR4SS-P10	10メートル
R7ULからR5SS	R7UL-P31からR5SS-P15 R7UL-P32からR5SS-P16	5メートル
R7ULからR6SS	R7UL-P33からR6SS-P15 R7UL-P34からR6SS-P16	5メートル
R7ULからR7SS	R7UL-P35からR7SS-P15 R7UL-P36からR7SS-P16	3メートル
R7LLからR1SS	R7LL-P1からR1SS-P29 R7LL-P2からR1SS-P30	10メートル
R7LLからR2SS	R7LL-P3からR2SS-P23 R7LL-P4からR2SS-P26	10メートル
R7LLからR3SS	R7LL-P5からR3SS-P23 R7LL-P6からR3SS-P26	10メートル
R7LLからR4SS	R7LL-P7からR4SS-P23 R7LL-P30からR4SS-P24	10メートル
R7LLからR5SS	R7LL-P31からR5SS-P24 R7LL-P32からR5SS-P30	5メートル
R7LLからR6SS	R7LL-P33からR6SS-P24 R7LL-P34からR6SS-P30	5メートル
R7LLからR7SS	R7LL-P35からR7SS-P29 R7LL-P36からR7SS-P30	3メートル

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表

4.9 X9Mラックの8ラック配線

この項では、8つのX9Mラック(すべてRoCEネットワーク・ファブリックを使用する)を接続するための配線の詳細を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されています。
- 最初のラックの略称はR1で、2番目のラックの略称はR2、という風に続きます。
- LLは下位リーフ・スイッチを識別し、ULは上位リーフ・スイッチを識別します。
- SSは、すべてのラックのU1にあるスパイン・スイッチを識別します。
- 特定のスイッチは、略称を組み合せることで識別できます。たとえば、R1LLは最初のラック(R1)の下位リーフ・スイッチ(LL)を識別します。
リーフ・スイッチは次の場所にあります。
- Exadata Database Machine X9M-2またはStorage Expansion Rack X9M-2でのラック・ユニット20 (U20)および22 (U22)
- Exadata Database Machine X9M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)
次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。
5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。
3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX9M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。そのため、次の表では、リーフ・スイッチ上のポート番号30への接続をすべて削除し、各リーフ・スイッチにスイッチ間リンクを13個のみ残す必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX9M-8システムにのみ適用されます。

次の図は、つのラックを配線する場合の8つのスパイン・スイッチのケーブル接続を示しています。

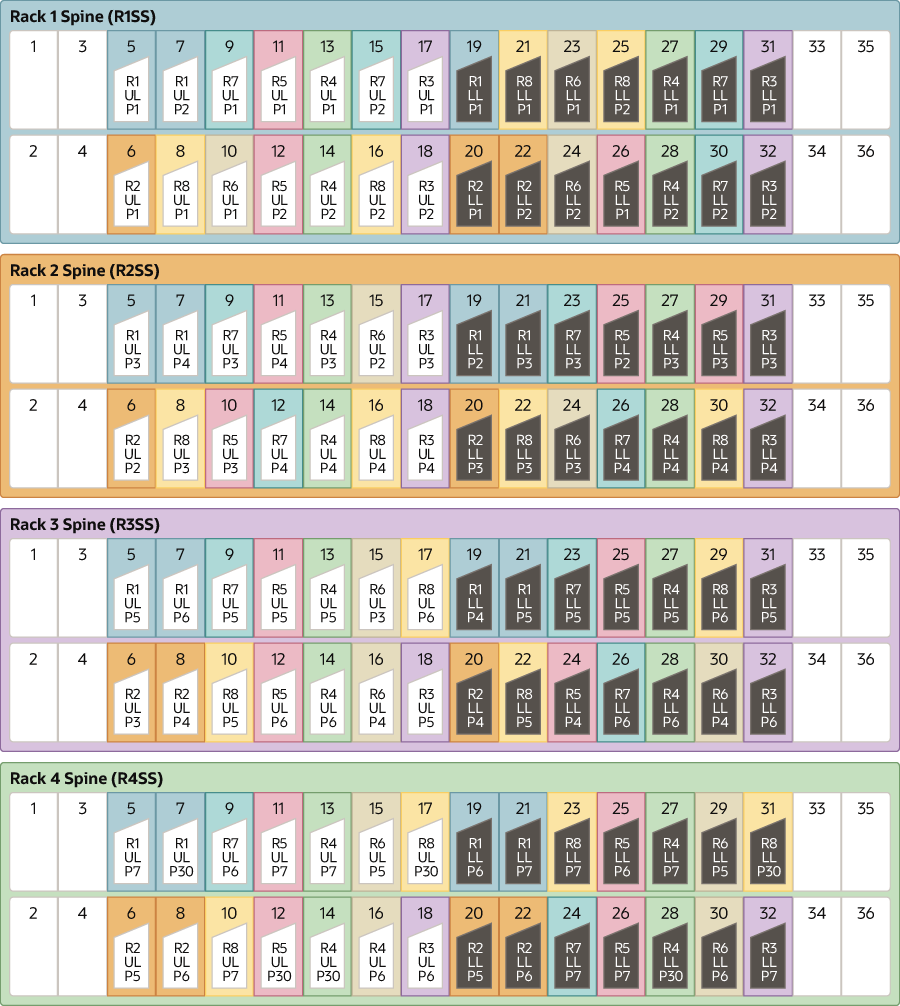

図x9m-8-rack-part1.epsの説明

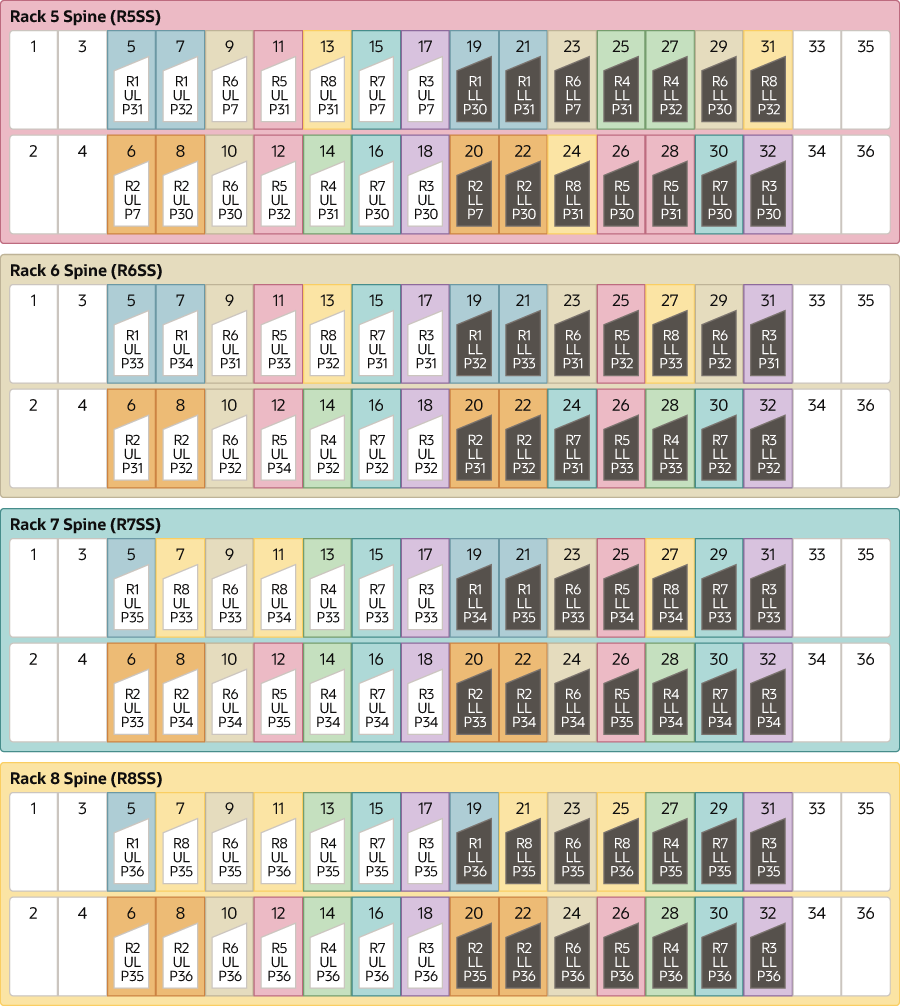

図x9m-8-rack-part2.epsの説明

次の表に、8ラック・システムのすべてのRoCEネットワーク・ファブリック配線接続の詳細を示します。

表4-28 8ラック・システムの最初のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R1ULからR1SS	R1UL-P1からR1SS-P5 R1UL-P2からR1SS-P7	3メートル
R1ULからR2SS	R1UL-P3からR2SS-P5 R1UL-P4からR2SS-P7	5メートル
R1ULからR3SS	R1UL-P5からR3SS-P5 R1UL-P6からR3SS-P7	5メートル
R1ULからR4SS	R1UL-P7からR4SS-P5 R1UL-P30からR4SS-P7	10メートル
R1ULからR5SS	R1UL-P31からR5SS-P5 R1UL-P32からR5SS-P7	10メートル
R1ULからR6SS	R1UL-P33からR6SS-P5 R1UL-P34からR6SS-P7	10メートル
R1ULからR7SS	R1UL-P35からR7SS-P5	10メートル
R1ULからR8SS	R1UL-P36からR8SS-P5	10メートル
R1LLからR1SS	R1LL-P1からR1SS-P19	3メートル
R1LLからR2SS	R1LL-P2からR2SS-P19 R1LL-P3からR2SS-P21	5メートル
R1LLからR3SS	R1LL-P4からR3SS-P19 R1LL-P5からR3SS-P21	5メートル
R1LLからR4SS	R1LL-P6からR4SS-P19 R1LL-P7からR4SS-P21	10メートル
R1LLからR5SS	R1LL-P30からR5SS-P19 R1LL-P31からR5SS-P21	10メートル
R1LLからR6SS	R1LL-P32からR6SS-P19 R1LL-P33からR6SS-P21	10メートル
R1LLからR7SS	R1LL-P34からR7SS-P19 R1LL-P35からR7SS-P21	10メートル
R1LLからR8SS	R1LL-P36からR8SS-P19	10メートル

表4-29 8ラック・システムの2番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R2ULからR1SS	R2UL-P1からR1SS-P6	5メートル
R2ULからR2SS	R2UL-P2からR2SS-P6	3メートル
R2ULからR3SS	R2UL-P3からR3SS-P6 R2UL-P4からR3SS-P8	5メートル
R2ULからR4SS	R2UL-P5からR4SS-P6 R2UL-P6からR4SS-P8	5メートル
R2ULからR5SS	R2UL-P7からR5SS-P6 R2UL-P30からR5SS-P8	10メートル
R2ULからR6SS	R2UL-P31からR6SS-P6 R2UL-P32からR6SS-P8	10メートル
R2ULからR7SS	R2UL-P33からR7SS-P6 R2UL-P34からR7SS-P8	10メートル
R2ULからR8SS	R2UL-P35からR8SS-P6 R2UL-P36からR8SS-P8	10メートル
R2LLからR1SS	R2LL-P1からR1SS-P20 R2LL-P2からR1SS-P22	5メートル
R2LLからR2SS	R2LL-P3からR2SS-P20	3メートル
R2LLからR3SS	R2LL-P4からR3SS-P20	5メートル
R2LLからR4SS	R2LL-P5からR4SS-P20 R2LL-P6からR4SS-P22	5メートル
R2LLからR5SS	R2LL-P7からR5SS-P20 R2LL-P30からR5SS-P22	10メートル
R2LLからR6SS	R2LL-P31からR6SS-P20 R2LL-P32からR6SS-P22	10メートル
R2LLからR7SS	R2LL-P33からR7SS-P20 R2LL-P34からR7SS-P22	10メートル
R2LLからR8SS	R2LL-P35からR8SS-P20 R2LL-P36からR8SS-P22	10メートル

表4-30 8ラック・システムの3番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R3ULからR1SS	R3UL-P1からR1SS-P17 R3UL-P2からR1SS-P18	5メートル
R3ULからR2SS	R3UL-P3からR2SS-P17 R3UL-P4からR2SS-P18	5メートル
R3ULからR3SS	R3UL-P5からR3SS-P18	3メートル
R3ULからR4SS	R3UL-P6からR4SS-P18	5メートル
R3ULからR5SS	R3UL-P7からR5SS-P17 R3UL-P30からR5SS-P18	5メートル
R3ULからR6SS	R3UL-P31からR6SS-P17 R3UL-P32からR6SS-P18	10メートル
R3ULからR7SS	R3UL-P33からR7SS-P17 R3UL-P34からR7SS-P18	10メートル
R3ULからR8SS	R3UL-P35からR8SS-P17 R3UL-P36からR8SS-P18	10メートル
R3LLからR1SS	R3LL-P1からR1SS-P31 R3LL-P2からR1SS-P32	5メートル
R3LLからR2SS	R3LL-P3からR2SS-P31 R3LL-P4からR2SS-P32	5メートル
R3LLからR3SS	R3LL-P5からR3SS-P31 R3LL-P6からR3SS-P32	3メートル
R3LLからR4SS	R3LL-P7からR4SS-P32	5メートル
R3LLからR5SS	R3LL-P30からR5SS-P32	5メートル
R3LLからR6SS	R3LL-P31からR6SS-P31 R3LL-P32からR6SS-P32	10メートル
R3LLからR7SS	R3LL-P33からR7SS-P31 R3LL-P34からR7SS-P32	10メートル
R3LLからR8SS	R3LL-P35からR8SS-P31 R3LL-P36からR8SS-P32	10メートル

表4-31 8ラック・システムの4番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R4ULからR1SS	R4UL-P1からR1SS-P13 R4UL-P2からR1SS-P14	10メートル
R4ULからR2SS	R4UL-P3からR2SS-P13 R4UL-P4からR2SS-P14	5メートル
R4ULからR3SS	R4UL-P5からR3SS-P13 R4UL-P6からR3SS-P14	5メートル
R4ULからR4SS	R4UL-P7からR4SS-P13 R4UL-P30からR4SS-P14	3メートル
R4ULからR5SS	R4UL-P31からR5SS-P14	5メートル
R4ULからR6SS	R4UL-P32からR6SS-P14	5メートル
R4ULからR7SS	R4UL-P33からR7SS-P13 R4UL-P34からR7SS-P14	10メートル
R4ULからR8SS	R4UL-P35からR8SS-P13 R4UL-P36からR8SS-P14	10メートル
R4LLからR1SS	R4LL-P1からR1SS-P27 R4LL-P2からR1SS-P28	10メートル
R4LLからR2SS	R4LL-P3からR2SS-P27 R4LL-P4からR2SS-P28	5メートル
R4LLからR3SS	R4LL-P5からR3SS-P27 R4LL-P6からR3SS-P28	5メートル
R4LLからR4SS	R4LL-P7からR4SS-P27 R4LL-P30からR4SS-P28	3メートル
R4LLからR5SS	R4LL-P31からR5SS-P25 R4LL-P32からR5SS-P27	5メートル
R4LLからR6SS	R4LL-P33からR6SS-P28	5メートル
R4LLからR7SS	R4LL-P34からR7SS-P28	10メートル
R4LLからR8SS	R4LL-P35からR8SS-P27 R4LL-P36からR8SS-P28	10メートル

表4-32 8ラック・システムの5番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R5ULからR1SS	R5UL-P1からR1SS-P11 R5UL-P2からR1SS-P12	10メートル
R5ULからR2SS	R5UL-P3からR2SS-P10 R5UL-P4からR2SS-P11	10メートル
R5ULからR3SS	R5UL-P5からR3SS-P11 R5UL-P6からR3SS-P12	5メートル
R5ULからR4SS	R5UL-P7からR4SS-P11 R5UL-P30からR4SS-P12	5メートル
R5ULからR5SS	R5UL-P31からR5SS-P11 R5UL-P32からR5SS-P12	3メートル
R5ULからR6SS	R5UL-P33からR6SS-P11 R5UL-P34からR6SS-P12	5メートル
R5ULからR7SS	R5UL-P35からR7SS-P12	5メートル
R5ULからR8SS	R5UL-P36からR8SS-P12	10メートル
R5LLからR1SS	R5LL-P1からR1SS-P26	10メートル
R5LLからR2SS	R5LL-P2からR2SS-P25 R5LL-P3からR2SS-P29	10メートル
R5LLからR3SS	R5LL-P4からR3SS-P24 R5LL-P5からR3SS-P25	5メートル
R5LLからR4SS	R5LL-P6からR4SS-P25 R5LL-P7からR4SS-P26	5メートル
R5LLからR5SS	R5LL-P30からR5SS-P26 R5LL-P31からR5SS-P28	3メートル
R5LLからR6SS	R5LL-P32からR6SS-P25 R5LL-P33からR6SS-P26	5メートル
R5LLからR7SS	R5LL-P34からR7SS-P25 R5LL-P35からR7SS-P26	5メートル
R5LLからR8SS	R5LL-P36からR8SS-P26	10メートル

表4-33 8ラック・システムの6番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R6ULからR1SS	R6UL-P1からR1SS-P10	10メートル
R6ULからR2SS	R6UL-P2からR2SS-P16	10メートル
R6ULからR3SS	R6UL-P3からR3SS-P15 R6UL-P4からR3SS-P16	10メートル
R6ULからR4SS	R6UL-P5からR4SS-P15 R6UL-P6からR4SS-P16	5メートル
R6ULからR5SS	R6UL-P7からR5SS-P9 R6UL-P30からR5SS-P10	5メートル
R6ULからR6SS	R6UL-P31からR6SS-P9 R6UL-P32からR6SS-P10	3メートル
R6ULからR7SS	R6UL-P33からR7SS-P9 R6UL-P34からR7SS-P10	5メートル
R6ULからR8SS	R6UL-P35からR8SS-P9 R6UL-P36からR8SS-P10	5メートル
R6LLからR1SS	R6LL-P1からR1SS-P23 R6LL-P2からR1SS-P24	10メートル
R6LLからR2SS	R6LL-P3からR2SS-P24	10メートル
R6LLからR3SS	R6LL-P4からR3SS-P30	10メートル
R6LLからR4SS	R6LL-P5からR4SS-P29 R6LL-P6からR4SS-P30	5メートル
R6LLからR5SS	R6LL-P7からR5SS-P23 R6LL-P30からR5SS-P29	5メートル
R6LLからR6SS	R6LL-P31からR6SS-P23 R6LL-P32からR6SS-P29	3メートル
R6LLからR7SS	R6LL-P33からR7SS-P23 R6LL-P34からR7SS-P24	5メートル
R6LLからR8SS	R6LL-P35からR8SS-P23 R6LL-P36からR8SS-P24	5メートル

表4-34 8ラック・システムの7番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R7ULからR1SS	R7UL-P1からR1SS-P9 R7UL-P2からR1SS-P15	10メートル
R7ULからR2SS	R7UL-P3からR2SS-P9 R7UL-P4からR2SS-P12	10メートル
R7ULからR3SS	R7UL-P5からR3SS-P9	10メートル
R7ULからR4SS	R7UL-P6からR4SS-P9	10メートル
R7ULからR5SS	R7UL-P7からR5SS-P15 R7UL-P30からR5SS-P16	5メートル
R7ULからR6SS	R7UL-P31からR6SS-P15 R7UL-P32からR6SS-P16	5メートル
R7ULからR7SS	R7UL-P33からR7SS-P15 R7UL-P34からR7SS-P16	3メートル
R7ULからR8SS	R7UL-P35からR8SS-P15 R7UL-P36からR8SS-P16	5メートル
R7LLからR1SS	R7LL-P1からR1SS-P29 R7LL-P2からR1SS-P30	10メートル
R7LLからR2SS	R7LL-P3からR2SS-P23 R7LL-P4からR2SS-P26	10メートル
R7LLからR3SS	R7LL-P5からR3SS-P23 R7LL-P6からR3SS-P26	10メートル
R7LLからR4SS	R7LL-P7からR4SS-P24	10メートル
R7LLからR5SS	R7LL-P30からR5SS-P30	5メートル
R7LLからR6SS	R7LL-P31からR6SS-P24 R7LL-P32からR6SS-P30	5メートル
R7LLからR7SS	R7LL-P33からR7SS-P29 R7LL-P34からR7SS-P30	3メートル
R7LLからR8SS	R7LL-P35からR8SS-P29 R7LL-P36からR8SS-P30	5メートル

表4-35 8ラック・システムの8番目のラックのリーフ・スイッチ接続

スイッチ・ペア	接続	ケーブル長
R8ULからR1SS	R8UL-P1からR1SS-P8 R8UL-P2からR1SS-P16	10メートル
R8ULからR2SS	R8UL-P3からR2SS-P8 R8UL-P4からR2SS-P16	10メートル
R8ULからR3SS	R8UL-P5からR3SS-P10 R8UL-P6からR3SS-P17	10メートル
R8ULからR4SS	R8UL-P7からR4SS-P10 R8UL-P30からR4SS-P17	10メートル
R8ULからR5SS	R8UL-P31からR5SS-P13	10メートル
R8ULからR6SS	R8UL-P32からR6SS-P13	5メートル
R8ULからR7SS	R8UL-P33からR7SS-P7 R8UL-P34からR7SS-P11	5メートル
R8ULからR8SS	R8UL-P35からR8SS-P7 R8UL-P36からR8SS-P11	3メートル
R8LLからR1SS	R8LL-P1からR1SS-P21 R8LL-P2からR1SS-P25	10メートル
R8LLからR2SS	R8LL-P3からR2SS-P22 R8LL-P4からR2SS-P30	10メートル
R8LLからR3SS	R8LL-P5からR3SS-P22 R8LL-P6からR3SS-P29	10メートル
R8LLからR4SS	R8LL-P7からR4SS-P23 R8LL-P30からR4SS-P31	10メートル
R8LLからR5SS	R8LL-P31からR5SS-P24 R8LL-P32からR5SS-P31	10メートル
R8LLからR6SS	R8LL-P33からR6SS-P27	5メートル
R8LLからR7SS	R8LL-P34からR7SS-P27	5メートル
R8LLからR8SS	R8LL-P35からR8SS-P21 R8LL-P36からR8SS-P25	3メートル

親トピック: Oracle Exadata Rack X9Mのマルチラック配線表
