F マルチラック・ケーブル配線の表
この付録には、ハードウェアの接続に関する説明およびマルチラック・ケーブル配線表が記載されています。内容は次のとおりです。
F.1 マルチラック・ケーブル配線について
複数のOracle Big Data Applianceラックに接続することや、Oracle Big Data Applianceラック、Oracle Exadata Database Machineラック、Oracle ExalogicラックおよびOracle SuperClusterラックを組み合せて接続することができます。
Oracle Big Data Applianceラックには、ラック・ユニット1 (U1)のスパイン・スイッチとしてSun Datacenter QDR InfiniBand Switchがあります。また、ラックには、ラック・ユニット20および24 (U20およびU24)のリーフ・スイッチとして2つのSun Network QDR Infiniband Gateway Switchがあります。図E-1を参照してください。
これらのスイッチは、インフィニバンド・ケーブルの端にある標準のQuad Small Form-Factor Pluggable (QSFP)コネクタに接続されます。このドキュメントでは、外部インフィニバンド・スイッチを使用せずに、最大8個のラックをまとめてケーブル接続する方法について説明します。8個のラックより大きなシステムの場合、計画の策定については、Oracleサポートに連絡してください。
この付録のケーブル長は、隣接するラック(ラックの底面にケーブルあり)用です。このシナリオでは、ケーブルは通常、ラック内で接続する場合は3フィート、離れている最大2台のラックを接続する場合は5フィート、離れている3台以上のラックを接続する場合は10フィートになります。ラックが離れている、またはケーブルがラックの上にある場合、より長いケーブルが必要になることがあります。ここにリストしたケーブル長は、単なるガイドラインです。必要な実際のケーブル長を必ず確認してください。
F.1.1 Oracle Exadata Database MachineとOracle Big Data Applianceのケーブル接続
Oracle Exadata Database Machineフル・ラックおよびハーフ・ラックには、スパイン・スイッチが必要です。ラックのスパイン・スイッチがない場合は、インストールへのExadata拡張スイッチ・キットを注文する必要があります。
Oracle Exadata Database Machine 1/8ラックまたはクォーター・ラックとOracle Big Data Applianceの接続では、スタータ・ラック、高容量ノードとインフィニバンド・インフラストラクチャが組み込まれたスタータ・ラックまたはフル・ラックかどうかにかかわらず、スパイン・スイッチは必要ではありません。

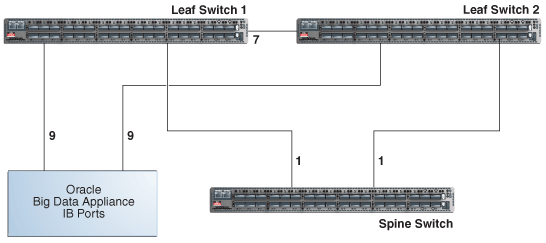

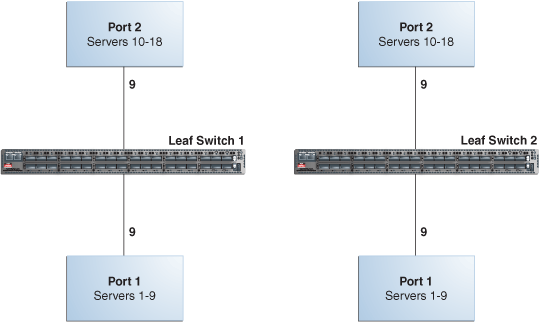

F.1.2 1つのラックのスイッチのケーブル接続
F.1.3 2つのラックのスイッチのケーブル接続
複数のラックを接続する場合、各リーフ・スイッチの7つのスイッチ間接続、およびリーフ・スイッチとスパイン・スイッチ間の2つの接続を解除します。各リーフ・スイッチから、すべてのラックのスパイン・スイッチに8つの接続を分配します。マルチラック環境では、図F-3に示すとおり、ラック内のリーフ・スイッチは直接相互接続されません。

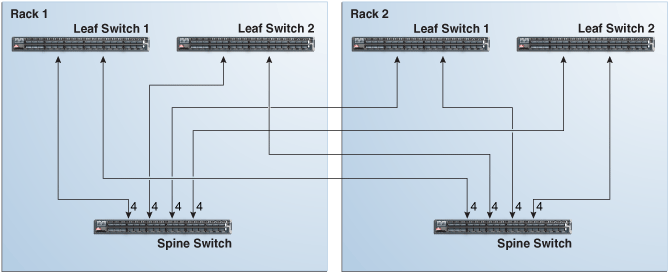

図F-3は、ラック1の各リーフ・スイッチが次のスイッチに接続されることを示しています。
-
内部スパイン・スイッチに対する4つの接続
-
ラック2のスパイン・スイッチに対する4つの接続
ラック1のスパイン・スイッチは次のスイッチに接続されます。
-
内部リーフ・スイッチに対する8つの接続(ラック1のスイッチごとに4つの接続)
-
ラック2のリーフ・スイッチに対する8つの接続(ラック2のスイッチごとに4つの接続)
F.1.4 最大8つのラックのスイッチのケーブル接続

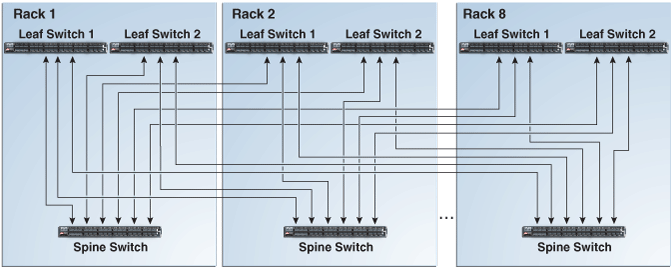

ラックの数が2から8に増加するにつれ、そのパターンは図F-4に示すように続きます。すべてのラックが示されているわけではないため、すべてのケーブルも示されていません。
各リーフ・スイッチには、すべてのスパイン・スイッチに分配される8つのスイッチ間接続があります。各スパイン・スイッチには、すべてのリーフ・スイッチに分配される16のスイッチ間接続があります。リーフ・スイッチは他のリーフ・スイッチと直接相互接続されず、スパイン・スイッチは他のスパイン・スイッチと直接相互接続されません。
F.2 ケーブル配線の表の略記について
各表では、次の略記を使用しています。
略記 | 説明 |
---|---|
Rn |
ラックn (nはR1などのラックの番号です)。 |
IBn |
ラック内のユニットの場所(nはIB3などの番号です)。 |
Pn |
インフィニバンド・ポートn (nはP8Aなどのポート番号です)。 |
F.3 2つのラックのケーブル配線
表F-1に、2つのラックをケーブルで接続する場合の第1スパイン・スイッチ(R1-U1)のケーブル接続を示します。
ノート:
-
スパイン・スイッチは、すべてのラックでU1 (IB1)にあります。
-
リーフ・スイッチはU20 (IB2)とU24 (IB3)にあります。
-
この項では、リーフ・スイッチをIB2およびIB3と呼びます。
表F-1 2ラック・システムにおける第1ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AとR1-U1-P3A R1-IB3-P8BとR1-U1-P4A R1-IB3-P9AとR1-U1-P5A R1-IB3-P9BとR1-U1-P6A |
3m |
R1 IB3からラック2へ |
R1-IB3-P10AとR2-U1-P7A R1-IB3-P10BとR2-U1-P8A R1-IB3-P11AとR2-U1-P9A R1-IB3-P11BとR2-U1-P10A |
5m |
ラック1内のR1 IB2 |
R1-IB2-P8AとR1-U1-P3B R1-IB2-P8BとR1-U1-P4B R1-IB2-P9AとR1-U1-P5B R1-IB2-P9BとR1-U1-P6B |
3m |
R1 IB2からラック2へ |
R1-IB2-P10AとR2-U1-P7B R1-IB2-P10BとR2-U1-P8B R1-IB2-P11AとR2-U1-P9B R1-IB2-P11BとR2-U1-P10B |
5m |
表F-2に、2つのラックをケーブルで接続する場合の第2スパイン・スイッチ(R2-U1)のケーブル接続を示します。
表F-2 2ラック・システムにおける第2ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AとR2-U1-P3A R2-IB3-P8BとR2-U1-P4A R2-IB3-P9AとR2-U1-P5A R2-IB3-P9BとR2-U1-P6A |
3m |
R2 IB3からラック1へ |
R2-IB3-P10AとR1-U1-P7A R2-IB3-P10BとR1-U1-P8A R2-IB3-P11AとR1-U1-P9A R2-IB3-P11BとR1-U1-P10A |
5m |
ラック2内のR2 IB2 |
R2-IB2-P8AとR2-U1-P3B R2-IB2-P8BとR2-U1-P4B R2-IB2-P9AとR2-U1-P5B R2-IB2-P9BとR2-U1-P6B |
3m |
R2 IB2からラック1へ |
R2-IB2-P10AとR1-U1-P7B R2-IB2-P10BとR1-U1-P8B R2-IB2-P11AとR1-U1-P9B R2-IB2-P11BとR1-U1-P10B |
5m |
F.4 3つのラックのケーブル配線
表F-3に、3つのラックをケーブルで接続する場合の第1スパイン・スイッチ(R1-U1)のケーブル接続を示します。
ノート:
-
スパイン・スイッチは、すべてのラックでU1 (IB1)にあります。
-
リーフ・スイッチはU20 (IB2)とU24 (IB3)にあります。
-
この項では、リーフ・スイッチをIB2およびIB3と呼びます。
表F-3 3ラック・システムにおける第1ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AとR1-U1-P3A R1-IB3-P8BとR1-U1-P4A R1-IB3-P9AとR1-U1-P5A |
3m |
R1 IB3からラック2へ |
R1-IB3-P9BとR2-U1-P6A R1-IB3-P10AとR2-U1-P7A R1-IB3-P10BとR2-U1-P8A |
5m |
R1 U24からラック3へ |
R1-IB3-P11AとR3-U1-P9A R1-IB3-P11BとR3-U1-P10A |
5m |
ラック1内のR1 IB2 |
R1-IB2-P8AとR1-U1-P3B R1-IB2-P8BとR1-U1-P4B R1-IB2-P9AとR1-U1-P5B |
3m |
R1 IB2からラック2へ |
R1-IB2-P9BとR2-U1-P6B R1-IB2-P10AとR2-U1-P7B R1-IB2-P10BとR2-U1-P8B |
5m |
R1 IB2からラック3へ |
R1-IB2-P11AとR3-U1-P9B R1-IB2-P11BとR3-U1-P10B |
5m |
表F-4に、3つのラックをケーブルで接続する場合の第2スパイン・スイッチ(R2-U1)のケーブル接続を示します。
表F-4 3ラック・システムにおける第2ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AとR2-U1-P3A R2-IB3-P8BとR2-U1-P4A R2-IB3-P9AとR2-U1-P5A |
3m |
R2 IB3からラック1へ |
R2-IB3-P11AとR1-U1-P9A R2-IB3-P11BとR1-U1-P10A |
5m |
R2 IB3からラック3へ |
R2-IB3-P9BとR3-U1-P6A R2-IB3-P10AとR3-U1-P7A R2-IB3-P10BとR3-U1-P8A |
5m |
ラック2内のR2 IB2 |
R2-IB2-P8AとR2-U1-P3B R2-IB2-P8BとR2-U1-P4B R2-IB2-P9AとR2-U1-P5B |
3m |
R2 IB2からラック1へ |
R2-IB2-P11AとR1-U1-P9B R2-IB2-P11BとR1-U1-P10B |
5m |
R2 IB2からラック3へ |
R2-IB2-P9BとR3-U1-P6B R2-IB2-P10AとR3-U1-P7B R2-IB2-P10BとR3-U1-P8B |
5m |
表F-5に、3つのラックをケーブルで接続する場合の第3スパイン・スイッチ(R3-U1)のケーブル接続を示します。
表F-5 3ラック・システムにおける第3ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AとR3-U1-P3A R3-IB3-P8BとR3-U1-P4A R3-IB3-P9AとR3-U1-P5A |
3m |
R3 IB3からラック1へ |
R3-IB3-P9BとR1-U1-P6A R3-IB3-P10AとR1-U1-P7A R3-IB3-P10BとR1-U1-P8A |
5m |
R3 IB3からラック2へ |
R3-IB3-P11AとR2-U1-P9A R3-IB3-P11BとR2-U1-P10A |
5m |
ラック3内のR3 IB2 |
R3-IB2-P8AとR3-U1-P3B R3-IB2-P8BとR3-U1-P4B R3-IB2-P9AとR3-U1-P5B |
3m |
R3 IB2からラック1へ |
R3-IB2-P9BとR1-U1-P6B R3-IB2-P10AとR1-U1-P7B R3-IB2-P10BとR1-U1-P8B |
5m |
R3 IB2からラック2へ |
R3-IB2-P11AとR2-U1-P9B R3-IB2-P11BとR2-U1-P10B |
5m |
F.5 4つのラックのケーブル配線
表F-6に、4つのラックをケーブルで接続する場合の第1スパイン・スイッチ(R1-U1)のケーブル接続を示します。
ノート:
-
スパイン・スイッチは、すべてのラックでU1 (IB1)にあります。
-
リーフ・スイッチはU20 (IB2)とU24 (IB3)にあります。
-
この項では、リーフ・スイッチをIB2およびIB3と呼びます。
表F-6 4ラック・システムにおける第1ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AとR1-U1-P3A R1-IB3-P8BとR1-U1-P4A |
3m |
R1 IB3からラック2へ |
R1-IB3-P9AとR2-U1-P5A R1-IB3-P9BとR2-U1-P6A |
5m |
R1 IB3からラック3へ |
R1-IB3-P10AとR3-U1-P7A R1-IB3-P10BとR3-U1-P8A |
5m |
R1 IB3からラック4へ |
R1-IB3-P11AとR4-U1-P9A R1-IB3-P11BとR4-U1-P10A |
10m |
ラック1内のR1 IB2 |
R1-IB2-P8AとR1-U1-P3B R1-IB2-P8BとR1-U1-P4B |
3m |
R1 IB2からラック2へ |
R1-IB2-P9AとR2-U1-P5B R1-IB2-P9BとR2-U1-P6B |
5m |
R1 IB2からラック3へ |
R1-IB2-P10AとR3-U1-P7B R1-IB2-P10BとR3-U1-P8B |
5m |
R1 IB2からラック4へ |
R1-IB2-P11AとR4-U1-P9B R1-IB2-P11BとR4-U1-P10B |
10m |
表F-7に、4つのラックをケーブルで接続する場合の第2スパイン・スイッチ(R2-U1)のケーブル接続を示します。
表F-7 4ラック・システムにおける第2ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AとR2-U1-P3A R2-IB3-P8BとR2-U1-P4A |
3m |
R2 IB3からラック1へ |
R2-IB3-P11AとR1-U1-P9A R2-IB3-P11BとR1-U1-P10A |
5m |
R2 IB3からラック3へ |
R2-IB3-P9AとR3-U1-P5A R2-IB3-P9BとR3-U1-P6A |
5m |
R2 IB3からラック4へ |
R2-IB3-P10AとR4-U1-P7A R2-IB3-P10BとR4-U1-P8A |
5m |
ラック2内のR2 IB2 |
R2-IB2-P8AとR2-U1-P3B R2-IB2-P8BとR2-U1-P4B |
3m |
R2 IB2からラック1へ |
R2-IB2-P11AとR1-U1-P9B R2-IB2-P11BとR1-U1-P10B |
5m |
R2 IB2からラック3へ |
R2-IB2-P9AとR3-U1-P5B R2-IB2-P9BとR3-U1-P6B |
5m |
R2 IB2からラック4へ |
R2-IB2-P10AとR4-U1-P7B R2-IB2-P10BとR4-U1-P8B |
5m |
表F-8に、4つのラックをケーブルで接続する場合の第3スパイン・スイッチ(R3-U1)のケーブル接続を示します。
表F-8 4ラック・システムにおける第3ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AとR3-U1-P3A R3-IB3-P8BとR3-U1-P4A |
3m |
R3 IB3からラック1へ |
R3-IB3-P10AとR1-U1-P7A R3-IB3-P10BとR1-U1-P8A |
5m |
R3 IB3からラック2へ |
R3-IB3-P11AとR2-U1-P9A R3-IB3-P11BとR2-U1-P10A |
5m |
R3 IB3からラック4へ |
R3-IB3-P9AとR4-U1-P5A R3-IB3-P9BとR4-U1-P6A |
5m |
ラック3内のR3 IB2 |
R3-IB2-P8AとR3-U1-P3B R3-IB2-P8BとR3-U1-P4B |
3m |
R3 IB2からラック1へ |
R3-IB2-P10AとR1-U1-P7B R3-IB2-P10BとR1-U1-P8B |
5m |
R3 IB2からラック2へ |
R3-IB2-P11AとR2-U1-P9B R3-IB2-P11BとR2-U1-P10B |
5m |
R3 IB2からラック4へ |
R3-IB2-P9AとR4-U1-P5B R3-IB2-P9BとR4-U1-P6B |
5m |
表F-9に、4つのラックをケーブルで接続する場合の第4スパイン・スイッチ(R4-U1)のケーブル接続を示します。
表F-9 4ラック・システムにおける第4ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AとR4-U1-P3A R4-IB3-P8BとR4-U1-P4A |
3m |
R4 IB3からラック1へ |
R4-IB3-P9AとR1-U1-P5A R4-IB3-P9BとR1-U1-P6A |
10m |
R4 IB3からラック2へ |
R4-IB3-P10AとR2-U1-P7A R4-IB3-P10BとR2-U1-P8A |
5m |
R4 IB3からラック3へ |
R4-IB3-P11AとR3-U1-P9A R4-IB3-P11BとR3-U1-P10A |
5m |
ラック4内のR4 IB2 |
R4-IB2-P8AとR4-U1-P3B R4-IB2-P8BとR4-U1-P4B |
3m |
R4 IB2からラック1へ |
R4-IB2-P9AとR1-U1-P5B R4-IB2-P9BとR1-U1-P6B |
10m |
R4 IB2からラック2へ |
R4-IB2-P10AとR2-U1-P7B R4-IB2-P10BとR2-U1-P8B |
5m |
R4 IB2からラック3へ |
R4-IB2-P11AとR3-U1-P9B R4-IB2-P11BとR3-U1-P10B |
5m |
F.6 5つのラックのケーブル配線
表F-10に、5つのラックをケーブルで接続する場合の第1スパイン・スイッチ(R1-U1)のケーブル接続を示します。
ノート:
-
スパイン・スイッチは、すべてのラックでU1 (IB1)にあります。
-
リーフ・スイッチはU20 (IB2)とU24 (IB3)にあります。
-
この項では、リーフ・スイッチをIB2およびIB3と呼びます。
表F-10 5ラック・システムにおける第1ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AとR1-U1-P3A R1-IB3-P8BとR1-U1-P4A |
3m |
R1 IB3からラック2へ |
R1-IB3-P9AとR2-U1-P5A R1-IB3-P9BとR2-U1-P6A |
5m |
R1 IB3からラック3へ |
R1-IB3-P10AとR3-U1-P7A R1-IB3-P10BとR3-U1-P8A |
5m |
R1 IB3からラック4へ |
R1-IB3-P11AとR4-U1-P9A |
10m |
R1 IB3からラック5へ |
R1-IB3-P11BとR5-U1-P10A |
10m |
ラック1内のR1 IB2 |
R1-IB2-P8AとR1-U1-P3B R1-IB2-P8BとR1-U1-P4B |
3m |
R1 IB2からラック2へ |
R1-IB2-P9AとR2-U1-P5B R1-IB2-P9BとR2-U1-P6B |
5m |
R1 IB2からラック3へ |
R1-IB2-P10AとR3-U1-P7B R1-IB2-P10BとR3-U1-P8B |
5m |
R1 IB2からラック4へ |
R1-IB2-P11AとR4-U1-P9B |
10m |
R1 IB2からラック5へ |
R1-IB2-P11BとR5-U1-P10B |
10m |
表F-11に、5つのラックをケーブルで接続する場合の第2スパイン・スイッチ(R2-U1)のケーブル接続を示します。
表F-11 5ラック・システムにおける第2ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AとR2-U1-P3A R2-IB3-P8BとR2-U1-P4A |
3m |
R2 IB3からラック1へ |
R2-IB3-P11BとR1-U1-P10A |
5m |
R2 IB3からラック3へ |
R2-IB3-P9AとR3-U1-P5A R2-IB3-P9BとR3-U1-P6A |
5m |
R2 IB3からラック4へ |
R2-IB3-P10AとR4-U1-P7A R2-IB3-P10BとR4-U1-P8A |
5m |
R2 IB3からラック5へ |
R2-IB3-P11AとR5-U1-P9A |
10m |
ラック2内のR2 IB2 |
R2-IB2-P8AとR2-U1-P3B R2-IB2-P8BとR2-U1-P4B |
3m |
R2 IB2からラック1へ |
R2-IB2-P11BとR1-U1-P10B |
5m |
R2 IB2からラック3へ |
R2-IB2-P9AとR3-U1-P5B R2-IB2-P9BとR3-U1-P6B |
5m |
R2 IB2からラック4へ |
R2-IB2-P10AとR4-U1-P7B R2-IB2-P10BとR4-U1-P8B |
5m |
R2 IB2からラック5へ |
R2-IB2-P11AとR5-U1-P9B |
10m |
表F-12に、5つのラックをケーブルで接続する場合の第3スパイン・スイッチ(R3-U1)のケーブル接続を示します。
表F-12 5ラック・システムにおける第3ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AとR3-U1-P3A R3-IB3-P8BとR3-U1-P4A |
3m |
R3 IB3からラック1へ |
R3-IB3-P11AとR1-U1-P9A |
5m |
R3 IB3からラック2へ |
R3-IB3-P11BとR2-U1-P10A |
5m |
R3 IB3からラック4へ |
R3-IB3-P9AとR4-U1-P5A R3-IB3-P9BとR4-U1-P6A |
5m |
R3 IB3からラック5へ |
R3-IB3-P10AとR5-U1-P7A R3-IB3-P10BとR5-U1-P8A |
5m |
ラック3内のR3 IB2 |
R3-IB2-P8AとR3-U1-P3B R3-IB2-P8BとR3-U1-P4B |
3m |
R3 IB2からラック1へ |
R3-IB2-P11AとR1-U1-P9B |
5m |
R3 IB2からラック2へ |
R3-IB2-P11BとR2-U1-P10B |
5m |
R3 IB2からラック4へ |
R3-IB2-P9AとR4-U1-P5B R3-IB2-P9BとR4-U1-P6B |
5m |
R3 IB2からラック5へ |
R3-IB2-P10AとR5-U1-P7B R3-IB2-P10BとR5-U1-P8B |
5m |
表F-13に、5つのラックをケーブルで接続する場合の第4スパイン・スイッチ(R4-U1)のケーブル接続を示します。
表F-13 5ラック・システムにおける第4ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AとR4-U1-P3A R4-IB3-P8BとR4-U1-P4A |
3m |
R4 IB3からラック1へ |
R4-IB3-P10AとR1-U1-P7A R4-IB3-P10BとR1-U1-P8A |
10m |
R4 IB3からラック2へ |
R4-IB3-P11AとR2-U1-P9A |
5m |
R4 IB3からラック3へ |
R4-IB3-P11BとR3-U1-P10A |
5m |
R4 IB3からラック5へ |
R4-IB3-P9AとR5-U1-P5A R4-IB3-P9BとR5-U1-P6A |
5m |
ラック4内のR4 IB2 |
R4-IB2-P8AとR4-U1-P3B R4-IB2-P8BとR4-U1-P4B |
3m |
R4 IB2からラック1へ |
R4-IB2-P10AとR1-U1-P7B R4-IB2-P10BとR1-U1-P8B |
10m |
R4 IB2からラック2へ |
R4-IB2-P11AとR2-U1-P9B |
5m |
R4 IB2からラック3へ |
R4-IB2-P11BとR3-U1-P10B |
5m |
R4 IB2からラック5へ |
R4-IB2-P9AとR5-U1-P5B R4-IB2-P9BとR5-U1-P6B |
5m |
表F-14に、5つのラックをケーブルで接続する場合の第5スパイン・スイッチ(R5-U1)のケーブル接続を示します。
表F-14 5ラック・システムにおける第5ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック5内のR5 IB3 |
R5-IB3-P8AとR5-U1-P3A R5-IB3-P8BとR5-U1-P4A |
3m |
R5 IB3からラック1へ |
R5-IB3-P9AとR1-U1-P5A R5-IB3-P9BとR1-U1-P6A |
10m |
R5 IB3からラック2へ |
R5-IB3-P10AとR2-U1-P7A R5-IB3-P10BとR2-U1-P8A |
10m |
R5 IB3からラック3へ |
R5-IB3-P11AとR3-U1-P9A |
5m |
R5 IB3からラック4へ |
R5-IB3-P11BとR4-U1-P10A |
5m |
ラック5内のR5 IB2 |
R5-IB2-P8AとR5-U1-P3B R5-IB2-P8BとR5-U1-P4B |
3m |
R5 IB2からラック1へ |
R5-IB2-P9AとR1-U1-P5B R5-IB2-P9BとR1-U1-P6B |
10m |
R5 IB2からラック2へ |
R5-IB2-P10AとR2-U1-P7B R5-IB2-P10BとR2-U1-P8B |
10m |
R5 IB2からラック3へ |
R5-IB2-P11AとR3-U1-P9B |
5m |
R5 IB2からラック4へ |
R5-IB2-P11BとR4-U1-P10B |
5m |
F.7 6つのラックのケーブル配線
表F-15に、6つのラックをケーブルで接続する場合の第1スパイン・スイッチ(R1-U1)のケーブル接続を示します。
ノート:
-
スパイン・スイッチは、すべてのラックでU1 (IB1)にあります。
-
リーフ・スイッチはU20 (IB2)とU24 (IB3)にあります。
-
この項では、リーフ・スイッチをIB2およびIB3と呼びます。
表F-15 6ラック・システムにおける第1ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AとR1-U1-P3A R1-IB3-P8BとR1-U1-P4A |
3m |
R1 IB3からラック2へ |
R1-IB3-P9AとR2-U1-P5A R1-IB3-P9BとR2-U1-P6A |
5m |
R1 IB3からラック3へ |
R1-IB3-P10AとR3-U1-P7A |
5m |
R1 IB3からラック4へ |
R1-IB3-P10BとR4-U1-P8A |
10m |
R1 IB3からラック5へ |
R1-IB3-P11AとR5-U1-P9A |
10m |
R1 IB3からラック6へ |
R1-IB3-P11BとR6-U1-P10A |
10m |
ラック1内のR1 IB2 |
R1-IB2-P8AとR1-U1-P3B R1-IB2-P8BとR1-U1-P4B |
3m |
R1 IB2からラック2へ |
R1-IB2-P9AとR2-U1-P5B R1-IB2-P9BとR2-U1-P6B |
5m |
R1 IB2からラック3へ |
R1-IB2-P10AとR3-U1-P7B |
5m |
R1 IB2からラック4へ |
R1-IB2-P10BとR4-U1-P8B |
10m |
R1 IB2からラック5へ |
R1-IB2-P11AとR5-U1-P9B |
10m |
R1 IB2からラック6へ |
R1-IB2-P11BとR6-U1-P10B |
10m |
表F-16に、6つのラックをケーブルで接続する場合の第2スパイン・スイッチ(R2-U1)のケーブル接続を示します。
表F-16 6ラック・システムにおける第2ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AとR2-U1-P3A R2-IB3-P8BとR2-U1-P4A |
3m |
R2 IB3からラック1へ |
R2-IB3-P11BとR1-U1-P10A |
5m |
R2 IB3からラック3へ |
R2-IB3-P9AとR3-U1-P5A R2-IB3-P9BとR3-U1-P6A |
5m |
R2 IB3からラック4へ |
R2-IB3-P10AとR4-U1-P7A |
5m |
R2 IB3からラック5へ |
R2-IB3-P10BとR5-U1-P8A |
10m |
R2 IB3からラック6へ |
R2-IB3-P11AとR6-U1-P9A |
10m |
ラック2内のR2 IB2 |
R2-IB2-P8AとR2-U1-P3B R2-IB2-P8BとR2-U1-P4B |
3m |
R2 IB2からラック1へ |
R2-IB2-P11BとR1-U1-P10B |
5m |
R2 IB2からラック3へ |
R2-IB2-P9AとR3-U1-P5B R2-IB2-P9BとR3-U1-P6B |
5m |
R2 IB2からラック4へ |
R2-IB2-P10AとR4-U1-P7B |
5m |
R2 IB2からラック5へ |
R2-IB2-P10BとR5-U1-P8B |
10m |
R2 IB2からラック6へ |
R2-IB2-P11AとR6-U1-P9B |
10m |
表F-17に、6つのラックをケーブルで接続する場合の第3スパイン・スイッチ(R3-U1)のケーブル接続を示します。
表F-17 6ラック・システムにおける第3ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AとR3-U1-P3A R3-IB3-P8BとR3-U1-P4A |
3m |
R3 IB3からラック1へ |
R3-IB3-P11AとR1-U1-P9A |
5m |
R3 IB3からラック2へ |
R3-IB3-P11BとR2-U1-P10A |
5m |
R3 IB3からラック4へ |
R3-IB3-P9AとR4-U1-P5A R3-IB3-P9BとR4-U1-P6A |
5m |
R3 IB3からラック5へ |
R3-IB3-P10AとR5-U1-P7A |
5m |
R3 IB3からラック6へ |
R3-IB3-P10BとR6-U1-P8A |
10m |
ラック3内のR3 IB2 |
R3-IB2-P8AとR3-U1-P3B R3-IB2-P8BとR3-U1-P4B |
3m |
R3 IB2からラック1へ |
R3-IB2-P11AとR1-U1-P9B |
5m |
R3 IB2からラック2へ |
R3-IB2-P11BとR2-U1-P10B |
5m |
R3 IB2からラック4へ |
R3-IB2-P9AとR4-U1-P5B R3-IB2-P9BとR4-U1-P6B |
5m |
R3 IB2からラック5へ |
R3-IB2-P10AとR5-U1-P7B |
5m |
R3 IB2からラック6へ |
R3-IB2-P10BとR6-U1-P8B |
10m |
表F-18に、6つのラックをケーブルで接続する場合の第4スパイン・スイッチ(R4-U1)のケーブル接続を示します。
表F-18 6ラック・システムにおける第4ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AとR4-U1-P3A R4-IB3-P8BとR4-U1-P4A |
3m |
R4 IB3からラック1へ |
R4-IB3-P10BとR1-U1-P8A |
10m |
R4 IB3からラック2へ |
R4-IB3-P11AとR2-U1-P9A |
5m |
R4 IB3からラック3へ |
R4-IB3-P11BとR3-U1-P10A |
5m |
R4 IB3からラック5へ |
R4-IB3-P9AとR5-U1-P5A R4-IB3-P9BとR5-U1-P6A |
5m |
R4 IB3からラック6へ |
R4-IB3-P10AとR6-U1-P7A |
5m |
ラック4内のR4 IB2 |
R4-IB2-P8AとR4-U1-P3B R4-IB2-P8BとR4-U1-P4B |
3m |
R4 IB2からラック1へ |
R4-IB2-P10BとR1-U1-P8B |
10m |
R4 IB2からラック2へ |
R4-IB2-P11AとR2-U1-P9B |
5m |
R4 IB2からラック3へ |
R4-IB2-P11BとR3-U1-P10B |
5m |
R4 IB2からラック5へ |
R4-IB2-P9AとR5-U1-P5B R4-IB2-P9BとR5-U1-P6B |
5m |
R4 IB2からラック6へ |
R4-IB2-P10AとR6-U1-P7B |
5m |
表F-19に、6つのラックをケーブルで接続する場合の第5スパイン・スイッチ(R5-U1)のケーブル接続を示します。
表F-19 6ラック・システムにおける第5ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック5内のR5 IB3 |
R5-IB3-P8AとR5-U1-P3A R5-IB3-P8BとR5-U1-P4A |
3m |
R5 IB3からラック1へ |
R5-IB3-P10AとR1-U1-P7A |
10m |
R5 IB3からラック2へ |
R5-IB3-P10BとR2-U1-P8A |
10m |
R5 IB3からラック3へ |
R5-IB3-P11AとR3-U1-P9A |
5m |
R5 IB3からラック4へ |
R5-IB3-P11BとR4-U1-P10A |
5m |
R5 IB3からラック6へ |
R5-IB3-P9AとR6-U1-P5A R5-IB3-P9BとR6-U1-P6A |
5m |
ラック5内のR5 IB2 |
R5-IB2-P8AとR5-U1-P3B R5-IB2-P8BとR5-U1-P4B |
3m |
R5 IB2からラック1へ |
R5-IB2-P10AとR1-U1-P7B |
10m |
R5 IB2からラック2へ |
R5-IB2-P10BとR2-U1-P8B |
10m |
R5 IB2からラック3へ |
R5-IB2-P11AとR3-U1-P9B |
5m |
R5 IB2からラック4へ |
R5-IB2-P11BとR4-U1-P10B |
5m |
R5 IB2からラック6へ |
R5-IB2-P9AとR6-U1-P5B R5-IB2-P9BとR6-U1-P6B |
5m |
表F-20に、6つのラックをケーブルで接続する場合の第6スパイン・スイッチ(R6-U1)のケーブル接続を示します。
表F-20 6ラック・システムにおける第6ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック6内のR6 IB3 |
R6-IB3-P8AとR6-U1-P3A R6-IB3-P8BとR6-U1-P4A |
3m |
R6 IB3からラック1へ |
R6-IB3-P9AとR1-U1-P5A R6-IB3-P9BとR1-U1-P6A |
10m |
R6 IB3からラック2へ |
R6-IB3-P10AとR2-U1-P7A |
10m |
R6 IB3からラック3へ |
R6-IB3-P10BとR3-U1-P8A |
10m |
R6 IB3からラック4へ |
R6-IB3-P11AとR4-U1-P9A |
5m |
R6 IB3からラック5へ |
R6-IB3-P11BとR5-U1-P10A |
5m |
ラック6内のR6 IB2 |
R6-IB2-P8AとR6-U1-P3B R6-IB2-P8BとR6-U1-P4B |
3m |
R6 IB2からラック2へ |
R6-IB2-P10AとR2-U1-P7B |
10m |
R6 IB2からラック1へ |
R6-IB2-P9AとR1-U1-P5B R6-IB2-P9BとR1-U1-P6B |
10m |
R6 IB2からラック3へ |
R6-IB2-P10BとR3-U1-P8B |
10m |
R6 IB2からラック4へ |
R6-IB2-P11AとR4-U1-P9B |
5m |
R6 IB2からラック5へ |
R6-IB2-P11BとR5-U1-P10B |
5m |
F.8 7つのラックのケーブル配線
表F-21に、7つのラックをケーブルで接続する場合の第1スパイン・スイッチ(R1-U1)のケーブル接続を示します。
ノート:
-
スパイン・スイッチは、すべてのラックでU1 (IB1)にあります。
-
リーフ・スイッチはU20 (IB2)とU24 (IB3)にあります。
-
この項では、リーフ・スイッチをIB2およびIB3と呼びます。
表F-21 7ラック・システムにおける第1ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AとR1-U1-P3A R1-IB3-P8BとR1-U1-P4A |
3m |
R1 IB3からラック2へ |
R1-IB3-P9AとR2-U1-P5A |
5m |
R1 IB3からラック3へ |
R1-IB3-P9BとR3-U1-P6A |
5m |
R1 IB3からラック4へ |
R1-IB3-P10AとR4-U1-P7A |
10m |
R1 IB3からラック5へ |
R1-IB3-P10BとR5-U1-P8A |
10m |
R1 IB3からラック6へ |
R1-IB3-P11AとR6-U1-P9A |
10m |
R1 IB3からラック7へ |
R1-IB3-P11BとR7-U1-P10A |
10m |
ラック1内のR1 IB2 |
R1-IB2-P8AとR1-U1-P3B R1-IB2-P8BとR1-U1-P4B |
3m |
R1 IB2からラック2へ |
R1-IB2-P9AとR2-U1-P5B |
5m |
R1 IB2からラック3へ |
R1-IB2-P9BとR3-U1-P6B |
5m |
R1 IB2からラック4へ |
R1-IB2-P10AとR4-U1-P7B |
10m |
R1 IB2からラック5へ |
R1-IB2-P10BとR5-U1-P8B |
10m |
R1 IB2からラック6へ |
R1-IB2-P11AとR6-U1-P9B |
10m |
R1 IB2からラック7へ |
R1-IB2-P11BとR7-U1-P10B |
10m |
表F-22に、7つのラックをケーブルで接続する場合の第2スパイン・スイッチ(R2-U1)のケーブル接続を示します。
表F-22 7ラック・システムにおける第2ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AとR2-U1-P3A R2-IB3-P8BとR2-U1-P4A |
3m |
R2 IB3からラック1へ |
R2-IB3-P11BとR1-U1-P10A |
5m |
R2 IB3からラック3へ |
R2-IB3-P9AとR3-U1-P5A |
5m |
R2 IB3からラック4へ |
R2-IB3-P9BとR4-U1-P6A |
5m |
R2 IB3からラック5へ |
R2-IB3-P10AとR5-U1-P7A |
10m |
R2 IB3からラック6へ |
R2-IB3-P10BとR6-U1-P8A |
10m |
R2 IB3からラック7へ |
R2-IB3-P11AとR7-U1-P9A |
10m |
ラック2内のR2 IB2 |
R2-IB2-P8AとR2-U1-P3B R2-IB2-P8BとR2-U1-P4B |
3m |
R2 IB2からラック1へ |
R2-IB2-P11BとR1-U1-P10B |
5m |
R2 IB2からラック3へ |
R2-IB2-P9AとR3-U1-P5B |
5m |
R2 IB2からラック4へ |
R2-IB2-P9BとR4-U1-P6B |
5m |
R2 IB2からラック5へ |
R2-IB2-P10AとR5-U1-P7B |
10m |
R2 IB2からラック6へ |
R2-IB2-P10BとR6-U1-P8B |
10m |
R2 IB2からラック7へ |
R2-IB2-P11AとR7-U1-P9B |
10m |
表F-23に、7つのラックをケーブルで接続する場合の第3スパイン・スイッチ(R3-U1)のケーブル接続を示します。
表F-23 7ラック・システムにおける第3ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AとR3-U1-P3A R3-IB3-P8BとR3-U1-P4A |
3m |
R3 IB3からラック1へ |
R3-IB3-P11AとR1-U1-P9A |
5m |
R3 IB3からラック2へ |
R3-IB3-P11BとR2-U1-P10A |
5m |
R3 IB3からラック4へ |
R3-IB3-P9AとR4-U1-P5A |
5m |
R3 IB3からラック5へ |
R3-IB3-P9BとR5-U1-P6A |
5m |
R3 IB3からラック6へ |
R3-IB3-P10AとR6-U1-P7A |
10m |
R3 IB3からラック7へ |
R3-IB3-P10BとR7-U1-P8A |
10m |
ラック3内のR3 IB2 |
R3-IB2-P8AとR3-U1-P3B R3-IB2-P8BとR3-U1-P4B |
3m |
R3 IB2からラック1へ |
R3-IB2-P11AとR1-U1-P9B |
5m |
R3 IB2からラック2へ |
R3-IB2-P11BとR2-U1-P10B |
5m |
R3 IB2からラック4へ |
R3-IB2-P9AとR4-U1-P5B |
5m |
R3 IB2からラック5へ |
R3-IB2-P9BとR5-U1-P6B |
5m |
R3 IB2からラック6へ |
R3-IB2-P10AとR6-U1-P7B |
10m |
R3 IB2からラック7へ |
R3-IB2-P10BとR7-U1-P8B |
10m |
表F-24に、7つのラックをケーブルで接続する場合の第4スパイン・スイッチ(R4-U1)のケーブル接続を示します。
表F-24 7ラック・システムにおける第4ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AとR4-U1-P3A R4-IB3-P8BとR4-U1-P4A |
3m |
R4 IB3からラック1へ |
R4-IB3-P10BとR1-U1-P8A |
10m |
R4 IB3からラック2へ |
R4-IB3-P11AとR2-U1-P9A |
5m |
R4 IB3からラック3へ |
R4-IB3-P11BとR3-U1-P10A |
5m |
R4 IB3からラック5へ |
R4-IB3-P9AとR5-U1-P5A |
5m |
R4 IB3からラック6へ |
R4-IB3-P9BとR6-U1-P6A |
5m |
R4 IB3からラック7へ |
R4-IB3-P10AとR7-U1-P7A |
10m |
ラック4内のR4 IB2 |
R4-IB2-P8AとR4-U1-P3B R4-IB2-P8BとR4-U1-P4B |
3m |
R4 IB2からラック1へ |
R4-IB2-P10BとR1-U1-P8B |
10m |
R4 IB2からラック2へ |
R4-IB2-P11AとR2-U1-P9B |
5m |
R4 IB2からラック3へ |
R4-IB2-P11BとR3-U1-P10B |
5m |
R4 IB2からラック5へ |
R4-IB2-P9AとR5-U1-P5B |
5m |
R4 IB2からラック6へ |
R4-IB2-P9BとR6-U1-P6B |
5m |
R4 IB2からラック7へ |
R4-IB2-P10AとR7-U1-P7B |
10m |
表F-25に、7つのラックをケーブルで接続する場合の第5スパイン・スイッチ(R5-U1)のケーブル接続を示します。
表F-25 7ラック・システムにおける第5ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック5内のR5 IB3 |
R5-IB3-P8AとR5-U1-P3A R5-IB3-P8BとR5-U1-P4A |
3m |
R5 IB3からラック1へ |
R5-IB3-P10AとR1-U1-P7A |
10m |
R5 IB3からラック2へ |
R5-IB3-P10BとR2-U1-P8A |
10m |
R5 IB3からラック3へ |
R5-IB3-P11AとR3-U1-P9A |
5m |
R5 IB3からラック4へ |
R5-IB3-P11BとR4-U1-P10A |
5m |
R5 IB3からラック6へ |
R5-IB3-P9AとR6-U1-P5A |
5m |
R5 IB3からラック7へ |
R5-IB3-P9BとR7-U1-P6A |
5m |
ラック5内のR5 IB2 |
R5-IB2-P8AとR5-U1-P3B R5-IB2-P8BとR5-U1-P4B |
3m |
R5 IB2からラック1へ |
R5-IB2-P10AとR1-U1-P7B |
10m |
R5 IB2からラック2へ |
R5-IB2-P10BとR2-U1-P8B |
10m |
R5 IB2からラック3へ |
R5-IB2-P11AとR3-U1-P9B |
5m |
R5 IB2からラック4へ |
R5-IB2-P11BとR4-U1-P10B |
5m |
R5 IB2からラック6へ |
R5-IB2-P9AとR6-U1-P5B |
5m |
R5 IB2からラック7へ |
R5-IB2-P9BとR7-U1-P6B |
5m |
表F-26に、7つのラックをケーブルで接続する場合の第6スパイン・スイッチ(R6-U1)のケーブル接続を示します。
表F-26 7ラック・システムにおける第6ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック6内のR6 IB3 |
R6-IB3-P8AとR6-U1-P3A R6-IB3-P8BとR6-U1-P4A |
3m |
R6 IB3からラック1へ |
R6-IB3-P9BとR1-U1-P6A |
10m |
R6 IB3からラック2へ |
R6-IB3-P10AとR2-U1-P7A |
10m |
R6 IB3からラック3へ |
R6-IB3-P10BとR3-U1-P8A |
10m |
R6 IB3からラック4へ |
R6-IB3-P11AとR4-U1-P9A |
5m |
R6 IB3からラック5へ |
R6-IB3-P11BとR5-U1-P10A |
5m |
R6 IB3からラック7へ |
R6-IB3-P9AとR7-U1-P5A |
5m |
ラック6内のR6 IB2 |
R6-IB2-P8AとR6-U1-P3B R6-IB2-P8BとR6-U1-P4B |
3m |
R6 IB2からラック1へ |
R6-IB2-P9BとR1-U1-P6B |
10m |
R6 IB2からラック2へ |
R6-IB2-P10AとR2-U1-P7B |
10m |
R6 IB2からラック3へ |
R6-IB2-P10BとR3-U1-P8B |
10m |
R6 IB2からラック4へ |
R6-IB2-P11AとR4-U1-P9B |
5m |
R6 IB2からラック5へ |
R6-IB2-P11BとR5-U1-P10B |
5m |
R6 IB2からラック7へ |
R6-IB2-P9AとR7-U1-P5B |
5m |
表F-27に、7つのラックをケーブルで接続する場合の第7スパイン・スイッチ(R7-U1)のケーブル接続を示します。
表F-27 7ラック・システムにおける第7ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック7内のR7 IB3 |
R7-IB3-P8AとR7-U1-P3A R7-IB3-P8BとR7-U1-P4A |
3m |
R7 IB3からラック1へ |
R7-IB3-P9AとR1-U1-P5A |
10m |
R7 IB3からラック2へ |
R7-IB3-P9BとR2-U1-P6A |
10m |
R7 IB3からラック3へ |
R7-IB3-P10AとR3-U1-P7A |
10m |
R7 IB3からラック4へ |
R7-IB3-P10BとR4-U1-P8A |
10m |
R7 IB3からラック5へ |
R7-IB3-P11AとR5-U1-P9A |
5m |
R7 IB3からラック6へ |
R7-IB3-P11BとR6-U1-P10A |
5m |
ラック7内のR7 IB2 |
R7-IB2-P8AとR7-U1-P3B R7-IB2-P8BとR7-U1-P4B |
3m |
R7 IB2からラック1へ |
R7-IB2-P9AとR1-U1-P5B |
10m |
R7 IB2からラック2へ |
R7-IB2-P9BとR2-U1-P6B |
10m |
R7 IB2からラック3へ |
R7-IB2-P10AとR3-U1-P7B |
10m |
R7 IB2からラック4へ |
R7-IB2-P10BとR4-U1-P8B |
10m |
R7 IB2からラック5へ |
R7-IB2-P11AとR5-U1-P9B |
5m |
R7 IB2からラック6へ |
R7-IB2-P11BとR6-U1-P10B |
5m |
F.9 8つのラックのケーブル配線
表F-28に、8つのラックをケーブルで接続する場合の第1スパイン・スイッチ(R1-U1)のケーブル接続を示します。
ノート:
-
スパイン・スイッチは、すべてのラックでU1 (IB1)にあります。
-
リーフ・スイッチはU20 (IB2)とU24 (IB3)にあります。
-
この項では、リーフ・スイッチをIB2およびIB3と呼びます。
表F-28 8ラック・システムにおける第1ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック1内のR1 IB3 |
R1-IB3-P8AとR1-U1-P3A |
3m |
R1 IB3からラック2へ |
R1-IB3-P8BとR2-U1-P4A |
5m |
R1 IB3からラック3へ |
R1-IB3-P9AとR3-U1-P5A |
5m |
R1 IB3からラック4へ |
R1-IB3-P9BとR4-U1-P6A |
10m |
R1 IB3からラック5へ |
R1-IB3-P10AとR5-U1-P7A |
10m |
R1 IB3からラック6へ |
R1-IB3-P10BとR6-U1-P8A |
10m |
R1 IB3からラック7へ |
R1-IB3-P11AとR7-U1-P9A |
10m |
R1 IB3からラック8へ |
R1-IB3-P11BとR8-U1-P10A |
10m |
ラック1内のR1 IB2 |
R1-IB2-P8AとR1-U1-P3B |
3m |
R1 IB2からラック2へ |
R1-IB2-P8BとR2-U1-P4B |
5m |
R1 IB2からラック3へ |
R1-IB2-P9AとR3-U1-P5B |
5m |
R1 IB2からラック4へ |
R1-IB2-P9BとR4-U1-P6B |
10m |
R1 IB2からラック5へ |
R1-IB2-P10AとR5-U1-P7B |
10m |
R1 IB2からラック6へ |
R1-IB2-P10BとR6-U1-P8B |
10m |
R1 IB2からラック7へ |
R1-IB2-P11AとR7-U1-P9B |
10m |
R1 IB2からラック8へ |
R1-IB2-P11BとR8-U1-P10B |
10m |
表F-29に、8つのラックをケーブルで接続する場合の第2スパイン・スイッチ(R2-U1)のケーブル接続を示します。
表F-29 8ラック・システムにおける第2ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック2内のR2 IB3 |
R2-IB3-P8AとR2-U1-P3A |
3m |
R2 IB3からラック1へ |
R2-IB3-P11BとR1-U1-P10A |
5m |
R2 IB3からラック3へ |
R2-IB3-P8BとR3-U1-P4A |
5m |
R2 IB3からラック4へ |
R2-IB3-P9AとR4-U1-P5A |
5m |
R2 IB3からラック5へ |
R2-IB3-P9BとR5-U1-P6A |
10m |
R2 IB3からラック6へ |
R2-IB3-P10AとR6-U1-P7A |
10m |
R2 IB3からラック7へ |
R2-IB3-P10BとR7-U1-P8A |
10m |
R2 IB3からラック8へ |
R2-IB3-P11AとR8-U1-P9A |
10m |
ラック2内のR2 IB2 |
R2-IB2-P8AとR2-U1-P3B |
3m |
R2 IB2からラック1へ |
R2-IB2-P11BとR1-U1-P10B |
5m |
R2 IB2からラック3へ |
R2-IB2-P8BとR3-U1-P4B |
5m |
R2 IB2からラック4へ |
R2-IB2-P9AとR4-U1-P5B |
5m |
R2 IB2からラック5へ |
R2-IB2-P9BとR5-U1-P6B |
10m |
R2 IB2からラック6へ |
R2-IB2-P10AとR6-U1-P7B |
10m |
R2 IB2からラック7へ |
R2-IB2-P10BとR7-U1-P8B |
10m |
R2 IB2からラック8へ |
R2-IB2-P11AとR8-U1-P9B |
10m |
表F-30に、8つのラックをケーブルで接続する場合の第3スパイン・スイッチ(R3-U1)のケーブル接続を示します。
表F-30 8ラック・システムにおける第3ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック3内のR3 IB3 |
R3-IB3-P8AとR3-U1-P3A |
3m |
R3 IB3からラック1へ |
R3-IB3-P11AとR1-U1-P9A |
5m |
R3 IB3からラック2へ |
R3-IB3-P11BとR2-U1-P10A |
5m |
R3 IB3からラック4へ |
R3-IB3-P8BとR4-U1-P4A |
5m |
R3 IB3からラック5へ |
R3-IB3-P9AとR5-U1-P5A |
5m |
R3 IB3からラック6へ |
R3-IB3-P9BとR6-U1-P6A |
10m |
R3 IB3からラック7へ |
R3-IB3-P10AとR7-U1-P7A |
10m |
R3 IB3からラック8へ |
R3-IB3-P10BとR8-U1-P8A |
10m |
ラック3内のR3 IB2 |
R3-IB2-P8AとR3-U1-P3B |
3m |
R3 IB2からラック1へ |
R3-IB2-P11AとR1-U1-P9B |
5m |
R3 IB2からラック2へ |
R3-IB2-P11BとR2-U1-P10B |
5m |
R3 IB2からラック4へ |
R3-IB2-P8BとR4-U1-P4B |
5m |
R3 IB2からラック5へ |
R3-IB2-P9AとR5-U1-P5B |
5m |
R3 IB2からラック6へ |
R3-IB2-P9BとR6-U1-P6B |
10m |
R3 IB2からラック7へ |
R3-IB2-P10AとR7-U1-P7B |
10m |
R3 IB2からラック8へ |
R3-IB2-P10BとR8-U1-P8B |
10m |
表F-31に、8つのラックをケーブルで接続する場合の第4スパイン・スイッチ(R4-U1)のケーブル接続を示します。
表F-31 8ラック・システムにおける第4ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック4内のR4 IB3 |
R4-IB3-P8AとR4-U1-P3A |
3m |
R4 IB3からラック1へ |
R4-IB3-P10BとR1-U1-P8A |
10m |
R4 IB3からラック2へ |
R4-IB3-P11AとR2-U1-P9A |
5m |
R4 IB3からラック3へ |
R4-IB3-P11BとR3-U1-P10A |
5m |
R4 IB3からラック5へ |
R4-IB3-P8BとR5-U1-P4A |
5m |
R4 IB3からラック6へ |
R4-IB3-P9AとR6-U1-P5A |
5m |
R4 IB3からラック7へ |
R4-IB3-P9BとR7-U1-P6A |
10m |
R4 IB3からラック8へ |
R4-IB3-P10AとR8-U1-P7A |
10m |
ラック4内のR4 IB2 |
R4-IB2-P8AとR4-U1-P3B |
3m |
R4 IB2からラック1へ |
R4-IB2-P10BとR1-U1-P8B |
10m |
R4 IB2からラック2へ |
R4-IB2-P11AとR2-U1-P9B |
5m |
R4 IB2からラック3へ |
R4-IB2-P11BとR3-U1-P10B |
5m |
R4 IB2からラック5へ |
R4-IB2-P8BとR5-U1-P4B |
5m |
R4 IB2からラック6へ |
R4-IB2-P9AとR6-U1-P5B |
5m |
R4 IB2からラック7へ |
R4-IB2-P9BとR7-U1-P6B |
10m |
R4 IB2からラック8へ |
R4-IB2-P10AとR8-U1-P7B |
10m |
表F-32に、8つのラックをケーブルで接続する場合の第5スパイン・スイッチ(R5-U1)のケーブル接続を示します。
表F-32 8ラック・システムにおける第5ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック5内のR5 IB3 |
R5-IB3-P8AとR5-U1-P3A |
3m |
R5 IB3からラック1へ |
R5-IB3-P10AとR1-U1-P7A |
10m |
R5 IB3からラック2へ |
R5-IB3-P10BとR2-U1-P8A |
10m |
R5 IB3からラック3へ |
R5-IB3-P11AとR3-U1-P9A |
5m |
R5 IB3からラック4へ |
R5-IB3-P11BとR4-U1-P10A |
5m |
R5 IB3からラック6へ |
R5-IB3-P8BとR6-U1-P4A |
5m |
R5 IB3からラック7へ |
R5-IB3-P9AとR7-U1-P5A |
5m |
R5 IB3からラック8へ |
R5-IB3-P9BとR8-U1-P6A |
10m |
ラック5内のR5 IB2 |
R5-IB2-P8AとR5-U1-P3B |
3m |
R5 IB2からラック1へ |
R5-IB2-P10AとR1-U1-P7B |
10m |
R5 IB2からラック2へ |
R5-IB2-P10BとR2-U1-P8B |
10m |
R5 IB2からラック3へ |
R5-IB2-P11AとR3-U1-P9B |
5m |
R5 IB2からラック4へ |
R5-IB2-P11BとR4-U1-P10B |
5m |
R5 IB2からラック6へ |
R5-IB2-P8BとR6-U1-P4B |
5m |
R5 IB2からラック7へ |
R5-IB2-P9AとR7-U1-P5B |
5m |
R5 IB2からラック8へ |
R5-IB2-P9BとR8-U1-P6B |
10m |
表F-33に、8つのラックをケーブルで接続する場合の第6スパイン・スイッチ(R6-U1)のケーブル接続を示します。
表F-33 8ラック・システムにおける第6ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック6内のR6 IB3 |
R6-IB3-P8AとR6-U1-P3A |
3m |
R6 IB3からラック1へ |
R6-IB3-P9BとR1-U1-P6A |
10m |
R6 IB3からラック2へ |
R6-IB3-P10AとR2-U1-P7A |
10m |
R6 IB3からラック3へ |
R6-IB3-P10BとR3-U1-P8A |
10m |
R6 IB3からラック4へ |
R6-IB3-P11AとR4-U1-P9A |
5m |
R6 IB3からラック5へ |
R6-IB3-P11BとR5-U1-P10A |
5m |
R6 IB3からラック7へ |
R6-IB3-P8BとR7-U1-P4A |
5m |
R6 IB3からラック8へ |
R6-IB3-P9AとR8-U1-P5A |
5m |
ラック6内のR6 IB2 |
R6-IB2-P8AとR6-U1-P3B |
3m |
R6 IB2からラック1へ |
R6-IB2-P9BとR1-U1-P6B |
10m |
R6 IB2からラック2へ |
R6-IB2-P10AとR2-U1-P7B |
10m |
R6 IB2からラック3へ |
R6-IB2-P10BとR3-U1-P8B |
10m |
R6 IB2からラック4へ |
R6-IB2-P11AとR4-U1-P9B |
5m |
R6 IB2からラック5へ |
R6-IB2-P11BとR5-U1-P10B |
5m |
R6 IB2からラック7へ |
R6-IB2-P8BとR7-U1-P4B |
5m |
R6 IB2からラック8へ |
R6-IB2-P9AとR8-U1-P5B |
5m |
表F-34に、8つのラックをケーブルで接続する場合の第7スパイン・スイッチ(R7-U1)のケーブル接続を示します。
表F-34 8ラック・システムにおける第7ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック7内のR7 IB3 |
R7-IB3-P8AとR7-U1-P3A |
3m |
R7 IB3からラック1へ |
R7-IB3-P9AとR1-U1-P5A |
10m |
R7 IB3からラック2へ |
R7-IB3-P9BとR2-U1-P6A |
10m |
R7 IB3からラック3へ |
R7-IB3-P10AとR3-U1-P7A |
10m |
R7 IB3からラック4へ |
R7-IB3-P10BとR4-U1-P8A |
10m |
R7 IB3からラック5へ |
R7-IB3-P11AとR5-U1-P9A |
5m |
R7 IB3からラック6へ |
R7-IB3-P11BとR6-U1-P10A |
5m |
R7 IB3からラック8へ |
R7-IB3-P8BとR8-U1-P4A |
5m |
ラック7内のR7 IB2 |
R7-IB2-P8AとR7-U1-P3B |
3m |
R7 IB2からラック1へ |
R7-IB2-P9AとR1-U1-P5B |
10m |
R7 IB2からラック2へ |
R7-IB2-P9BとR2-U1-P6B |
10m |
R7 IB2からラック3へ |
R7-IB2-P10AとR3-U1-P7B |
10m |
R7 IB2からラック4へ |
R7-IB2-P10BとR4-U1-P8B |
10m |
R7 IB2からラック5へ |
R7-IB2-P11AとR5-U1-P9B |
5m |
R7 IB2からラック6へ |
R7-IB2-P11BとR6-U1-P10B |
5m |
R7 IB2からラック8へ |
R7-IB2-P8BとR8-U1-P4B |
5m |
表F-35に、8つのラックをケーブルで接続する場合の第8スパイン・スイッチ(R8-U1)のケーブル接続を示します。
表F-35 8ラック・システムにおける第8ラックのリーフ・スイッチの接続
リーフ・スイッチ | 接続 | ケーブル長 |
---|---|---|
ラック8内のR8 IB3 |
R8-IB3-P8AとR8-U1-P3A |
3m |
R8 IB3からラック1へ |
R8-IB3-P8BとR1-U1-P4A |
10m |
R8 IB3からラック2へ |
R8-IB3-P9AとR2-U1-P5A |
10m |
R8 IB3からラック3へ |
R8-IB3-P9BとR3-U1-P6A |
10m |
R8 IB3からラック4へ |
R8-IB3-P10AとR4-U1-P7A |
10m |
R8 IB3からラック5へ |
R8-IB3-P10BとR5-U1-P8A |
10m |
R8 IB3からラック6へ |
R8-IB3-P11AとR6-U1-P9A |
5m |
R8 IB3からラック7へ |
R8-IB3-P11BとR7-U1-P10A |
5m |
ラック8内のR8 IB2 |
R8-IB2-P8AとR8-U1-P3B |
3m |
R8 IB2からラック1へ |
R8-IB2-P8BとR1-U1-P4B |
10m |
R8 IB2からラック2へ |
R8-IB2-P9AとR2-U1-P5B |
10m |
R8 IB2からラック3へ |
R8-IB2-P9BとR3-U1-P6B |
10m |
R8 IB2からラック4へ |
R8-IB2-P10AとR4-U1-P7B |
10m |
R8 IB2からラック5へ |
R8-IB2-P10BとR5-U1-P8B |
10m |
R8 IB2からラック6へ |
R8-IB2-P11AとR6-U1-P9B |
5m |
R8 IB2からラック7へ |
R8-IB2-P1BとR7-U1-P10B |
5m |
