3 Oracle Database Applianceのデプロイメントの準備

これらのタスクを実行してOracle Database Applianceのデプロイを準備します。

トピック:

インターコネクト配線について
インターコネクトは、Oracle Grid Infrastructure (GI)およびOracleリレーショナル・データベース管理システム(RDBMS)用に予約されています。
Oracle Database Applianceへの提供されるケーブルの取付け
単一ストレージ・シェルフのOracle Database Applianceを使用する場合は、インターコネクト・ケーブルを取り付けます。
Oracle Database Applianceへのストレージ拡張シェルフの取付け
これらのトピックは、Oracle Database Applianceのストレージ拡張シェルフの取付けおよび配線を行う場合に確認します。
周辺機器の取付け
このタスクは、Oracle Database Applianceに対して直接アクセスし、モニター、キーボード、マウスをローカル接続して使用する場合に実行します。
電源コードの取付けとコンポーネントの初期化
Oracle Database Applianceの電源コードを取り付けます。
Oracle Database Applianceの初回電源投入
Oracle Database Applianceの電源をオンにするには、この手順を使用します。
パブリック・ネットワーク・インタフェース・タイプの定義
アプライアンスをデプロイする前に、パブリック・ネットワーク・インタフェース・タイプを定義する方法を理解します。
Oracle Integrated Lights Out Managerの構成
Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。

インターコネクト配線について

インターコネクトは、Oracle Grid Infrastructure (GI)およびOracleリレーショナル・データベース管理システム(RDBMS)用に予約されています。

Oracle GIには、Oracle Clusterware、Oracle Automatic Storage Management (Oracle ASM)およびOracle Restartが含まれます。Oracle Real Application Clusters (RAC)を使用しない場合でも、Oracle Database ApplianceはRAC ASMおよびOracle GIにインターコネクトを使用します。

ノート:

他のアプリケーションにはインターコネクトを使用しないでください。

Oracle Database Applianceに初めて電源を投入すると、インターコネクトに基づいて自動的にパブリック・ネットワーク・インタフェースが定義されます。InfiniBandカードを使用する場合は、InfiniBandネットワークがインターコネクトに使用されます。InfiniBandカードではなく10GbE SFP+ (ファイバー)カードを含む構成を注文した場合、基板に搭載されている10GBase-T (銅線)ポートがインターコネクトに使用されます。

親トピック: Oracle Database Applianceのデプロイメントの準備

Oracle Database Applianceへの提供されるケーブルの取付け

単一ストレージ・シェルフのOracle Database Applianceを使用する場合は、インターコネクト・ケーブルを取り付けます。

トピック:

Oracle Database Appliance X5-2へのケーブルの取付け
このトピックにある図を使用して、単一のストレージ・シェルフにあるOracle Database ApplianceモデルX5-2のポート間でのケーブル接続について理解します。
Oracle Database ApplianceモデルX4-2へのケーブルの取付け
このトピックにある図を使用して、Oracle Database ApplianceモデルX4-2のポート間でのケーブル接続について理解します。
ファイバー・パブリック・ネットワークに接続するためのOracle Database Applianceの配線(オプション)
X5-2アプライアンスを構成して、パブリック・ネットワークにファイバー接続を使用できます。

親トピック: Oracle Database Applianceのデプロイメントの準備

Oracle Database Appliance X5-2へのケーブルの取付け

このトピックにある図を使用して、単一のストレージ・シェルフにあるOracle Database ApplianceモデルX5-2のポート間でのケーブル接続について理解します。

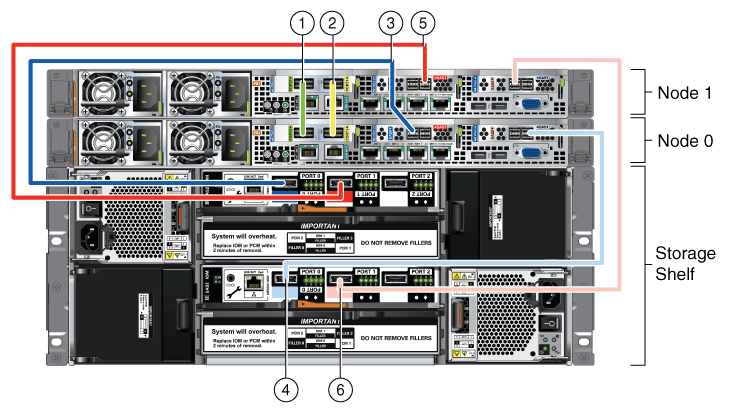

図3-1 Oracle Database Appliance X5-2の単一ストレージ・シェルフのインターコネクトとケーブル

「図3-1 Oracle Database Appliance X5-2の単一ストレージ・シェルフのインターコネクトとケーブル」の説明

表3-1 単一ストレージ・シェルフのOracle Database Appliance X5-2の配線用注釈の説明

注釈番号	説明
1	緑色のInfiniBandケーブル(Oracle Database Appliance X5-2) 始点: ノード0、PCIeスロット1、PORT2 終点: ノード1、PCIeスロット1、PORT2
2	黄色のInfiniBandケーブル(Oracle Database Appliance X5-2) 始点: ノード0、PCIeスロット1、PORT1 終点: ノード1、PCIeスロット1、PORT1
3	ダークブルーのSASケーブル: 始点: ノード0、PCIeスロット2、SAS0 終点: ストレージ・シェルフ、上部I/Oポート0
4	ライトブルーのSASケーブル: 始点: ノード0、PCIeスロット3、SAS1 終点: ストレージ・シェルフ、下部I/Oポート0
5	ダークレッドのSASケーブル: 始点: ノード1、PCIeスロット2、SAS1 終点: ストレージ・シェルフ、上部I/Oポート1
6	ライトレッドのSASケーブル: 始点: ノード1、PCIeスロット3、SAS0 終点: ストレージ・シェルフ、下部I/Oポート1

ノート:

各ノードの背面パネルには、3つのPCIeジェネレーション3ターミナル・スロットがあり、各スロットには2つのソケットがあります。PCIeスロットにはX PCIe3というラベルが付いています。XはPCIeスロット番号です。

親トピック: Oracle Database Applianceへの提供されるケーブルの取付け

Oracle Database ApplianceモデルX4-2へのケーブルの取付け

このトピックにある図を使用して、Oracle Database ApplianceモデルX4-2のポート間でのケーブル接続について理解します。

次の図は、単一のストレージ・シェルフにあるOracle Database ApplianceモデルX4-2のポート間でのケーブル接続を示しています。

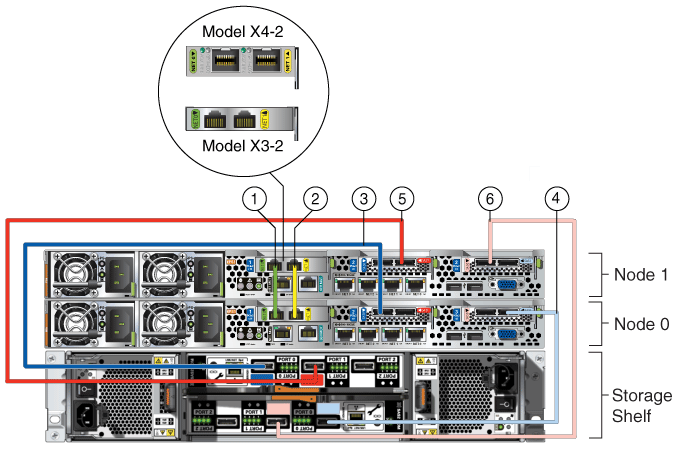

図3-2 Oracle Database Appliance X4-2の単一ストレージ・シェルフのインターコネクトとケーブル

「図3-2 Oracle Database Appliance X4-2の単一ストレージ・シェルフのインターコネクトとケーブル」の説明

表3-2 単一ストレージ・シェルフのOracle Database Appliance X4-2の配線用注釈の説明

注釈番号	説明
1	緑色のラベル付きのtwinaxケーブル(Oracle Database Appliance X4-2): 始点: ノード0、PCIeスロット1、NET0 終点: ノード1、PCIeスロット1、NET0
2	黄色のラベル付きのtwinaxケーブル(Oracle Database Appliance X4-2) 始点: ノード0、PCIeスロット1、NET1 終点: ノード1、PCIeスロット1、NET1
3	ダークブルーのSASケーブル: 始点: ノード0、PCIeスロット2、SAS0 終点: ストレージ・シェルフ、上部I/Oポート0
4	ライトブルーのSASケーブル: 始点: ノード0、PCIeスロット3、SAS1 終点: ストレージ・シェルフ、下部I/Oポート0
5	ダークレッドのSASケーブル: 始点: ノード1、PCIeスロット2、SAS1 終点: ストレージ・シェルフ、上部I/Oポート1
6	ライトレッドのSASケーブル: 始点: ノード1、PCIeスロット3、SAS0 終点: ストレージ・シェルフ、下部I/Oポート1

注意:

システム配線時、「SERVICE ONLY」とラベル付けされたI/Oモジュールのイーサネット・ポートに、ケーブルを接続しないでください。これらのポートは、サービス・エンジニアのみが使用します。Oracle Appliance Managerを使用してOracle Database Applianceストレージを管理する必要があります。

ノート:

親トピック: Oracle Database Applianceへの提供されるケーブルの取付け

ファイバー・パブリック・ネットワークに接続するためのOracle Database Applianceの配線(オプション)

X5-2アプライアンスを構成して、パブリック・ネットワークにファイバー接続を使用できます。

Oracle Database Appliance X5-2のインストールで、Oracle Database Applianceとパブリック・ネットワーク間にファイバー接続を使用する場合、緑色と黄色の銅線ポート(オンボード・ポートnet0およびnet1)を使用してインターコネクトを配線する必要があります。これらのポート用の緑色と黄色のカテゴリ6 (Cat 6)インターコネクト・ケーブルは、基本システムに同梱されています。

Oracle Database Appliance X5-2でファイバー接続を使用する場合、InfiniBandカードを10 GbE SFP+ (ファイバー)カードに置き換える必要があります。X5-2では基本構成にファイバー・ポートは存在しません。PCIeカードの交換後は、Oracle Database Appliance X5-2を再イメージ化する必要があります。カードを交換すると、Oracle Database Applianceはネットワーク構成の変更を自動検出します。

注意:

Oracle Database Appliance X5-2上のInfiniBandインターコネクト・カードを交換すると、Oracle Database Applianceインメモリー・フォルト・トレランス機能を使用できなくなります。また、インターコネクト帯域幅は、40 GBから10 GBに低下します。Oracle RACデータベースがある場合、システムのワークロードによっては、相互通信速度が遅くなる場合があります。

次の図では、注釈1および2は、緑色と黄色の銅線ポート(オンボード・ポートnet0およびnet1)を使用してノード1とノード0の間のインターコネクトを配線する方法と、ファイバー・パブリック・ネットワークを使用する方法を示しています。図に、Oracle Database Appliance X4-2の背面パネルが示されていることに注意してください。Oracle Database Appliance X5-2の背面パネルは若干異なりますが、インターコネクト配線は同じです。

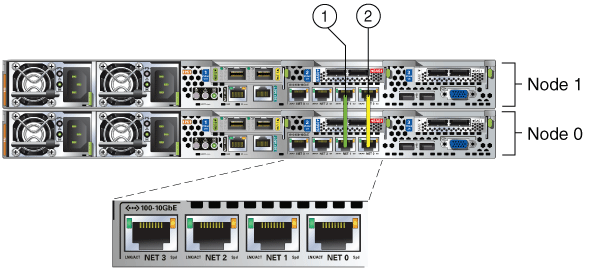

図3-3 Oracle Database ApplianceモデルX5-2でパブリック・ネットワークへのファイバー接続を使用している場合のインターコネクト

「図3-3 Oracle Database ApplianceモデルX5-2でパブリック・ネットワークへのファイバー接続を使用している場合のインターコネクト」の説明

次のセクションは、10 GbE SFP+ PCIカードの配線オプションを示しています。

ファイバー・ケーブル

光ケーブルの場合は、各ネットワーク・ポート用にShort Range(SR)またはLong Range(LR) SFP+トランシーバを購入し、適切な光ケーブルを接続する必要があります。現在、OracleではSRおよびLRのSFP+トランシーバを販売しています。これらのトランシーバに加えて、適切なLC-LCの終端済光ファイバー・ケーブルをサードパーティ・ベンダーから購入する必要があります。

名前	Oracle Sun部品番号
10GbEトランシーバSR (SFP+)	X2129A-N
10GbEトランシーバLR (SFP+)	X5562A-Z

銅線ケーブル

Oracle Sunから次の銅線ケーブルを購入できます。これらのケーブルには、SFP+コネクタが付けられています。

名前	長さ	Oracle Sun部品番号
TwinAx 1m	1m	X2130-1M
TwinAx 3m	3 m	X2130-3M
TwinAx 5m	5m	X2130-5M

親トピック: Oracle Database Applianceへの提供されるケーブルの取付け

Oracle Database Applianceへのストレージ拡張シェルフの取付け

これらのトピックは、Oracle Database Applianceのストレージ拡張シェルフの取付けおよび配線を行う場合に確認します。

トピック:

ストレージ・シェルフの取付けおよび配線について
Oracle Database Appliance X3-2、X4-2、およびX5-2のストレージ・シェルフを追加する場合、これらのオプションおよびベスト・プラクティスを確認します。
ストレージ拡張シェルフの取付けと配線
この手順は、Oracle Database Applianceのストレージ拡張シェルフの取付けおよび配線を行う場合に確認します

親トピック: Oracle Database Applianceのデプロイメントの準備

ストレージ・シェルフの取付けおよび配線について

Oracle Database Appliance X3-2、X4-2、およびX5-2のストレージ・シェルフを追加する場合、これらのオプションおよびベスト・プラクティスを確認します。

Oracle Database Appliance X3-2、X4-2、およびX5-2のストレージ・シェルフ・オプション

Oracle Database ApplianceモデルX3-2、X4-2およびX5-2には、1つまたは2つのストレージ・シェルフを同梱できます。後から2つめのシェルフを取得して、ストレージ容量を2倍にできます。

はじめにOracle Database Applianceにストレージ・シェルフを1つ設置してデプロイした場合は、データベースまたはアプリケーションを停止することなく、いつでもストレージ拡張シェルフを追加できます。

ストレージ拡張シェルフの追加に関するベスト・プラクティス・ガイドライン

データベースのアクティビティが比較的少ないときに、ストレージ拡張シェルフを追加することをお薦めします。システムが新しいストレージを検出すると、Oracle ASMは自動的にディスク・グループの再バランスを取ります。再バランス操作を行うと、操作が完了するまでパフォーマンスが低下する可能性があります。

注意:

ケーブル接続が正しく行われたことを確認するには、配線手順を参照してください。データベースが既存するOracle Database Applianceにストレージ拡張シェルフを追加したときに、誤って接続すると、データ損失を招く可能性があります。

システム配線時、「SERVICE ONLY」とラベル付けされたI/Oモジュールのイーサネット・ポートに、ケーブルを接続しないでください。これらのポートは、サービス・エンジニアのみが使用します。

親トピック: Oracle Database Applianceへのストレージ拡張シェルフの取付け

ストレージ拡張シェルフの取付けと配線

この手順は、Oracle Database Applianceのストレージ拡張シェルフの取付けおよび配線を行う場合に確認します。

ストレージ拡張シェルフは、可能な場合はOracle Database Applianceの下に、それ以外の場合は添付のケーブルを接続できるよう、近い場所に配置します。

ストレージ拡張シェルフは通常、Oracle Database Applianceの下部の、ストレージ・シェルフの下に設置されます。しかし、ラックは通常、下から上へプロビジョニングされる必要があるので、空きがない場合があります。このような場合、システム全体をラックに再配置するのを避けるには、ストレージ拡張シェルフをサーバー・ノードの上に配置できます。あるいは、別の隣接するラックに配置してもかまいません。
ストレージ拡張シェルフは、元のストレージ・シェルフとまったく同じ方法で設置します。
このトピックの図を使用すると、Oracle Database Applianceモデルのストレージ拡張シェルフを配線できます。

注意:

データベースが既存するOracle Database Applianceにストレージ拡張シェルフを追加したときに、誤って接続すると、データ損失を招く可能性があります。
提供される電源コードを取り付けます。詳細および電源コードを接続する方法を示す図を表示するには、「電源コードの取付けとコンポーネントの初期化」の項を参照してください。

ストレージ拡張シェルフを配線する方法を示す図

次の図は、Oracle Database Applianceのストレージ拡張シェルフに、必要なケーブルを差し込む手順を示しています。参考までに、図には2つのノードおよび元のストレージ・シェルフ用のケーブルが記載されています。

ケーブルは色分けされています。各ケーブルの端にあるラベルの色と、次の図に示されている色付き線を一致させます。また、ケーブルの色と、ソケット識別ラベルの背景色を一致させることもできます。

図の注釈と図の後に続く注釈の表を使用して、ケーブルおよびポートを識別することもできます。終端が同じケーブルはすべて交換可能であるため、色分けを無視しても問題ありません。

ノート:

各ノードの背面パネルには、3つのPCIeジェネレーション3ターミナル・スロットがあり、各スロットには2つのソケットがあります。PCIeスロットにはX PCIe3というラベルが付いています。XはPCIeスロット番号です。詳細は、図の後に続く注釈表を確認してください。

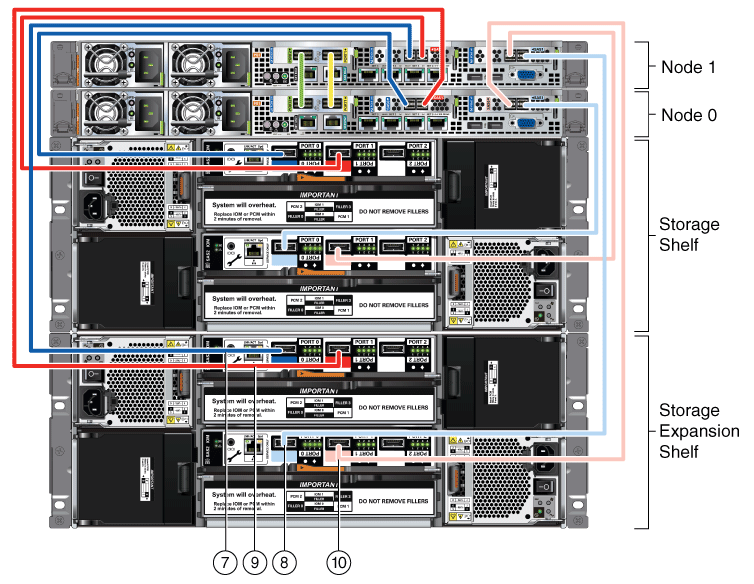

図3-4 Oracle Database Appliance X5-2のストレージ拡張シェルフのケーブル

「図3-4 Oracle Database Appliance X5-2のストレージ拡張シェルフのケーブル」の説明

前述の図に注釈番号で示されるケーブルは、出荷される各Oracle Database Applianceストレージ拡張シェルフに同梱されています。これらのケーブルはすべて黒ですが、各端に色付きラベルが付いており、説明におけるケーブルの色の参照および背面パネルのラベルの色と一致します。

表3-3 Oracle Database Applianceストレージ拡張シェルフの配線用注釈の説明

注釈番号	説明
7	ダークブルーのSASケーブル: 始点: ノード1、PCIeスロット2、SAS0 終点: ストレージ拡張シェルフ、上部I/Oポート0
8	ライトブルーのSASケーブル: 始点: ノード1、PCIeスロット3、SAS1 終点: ストレージ拡張シェルフ、下部I/Oポート0
9	ダークレッドのSASケーブル: 始点: ノード0、PCIeスロット2、SAS1 終点: ストレージ拡張シェルフ、上部I/Oポート1
10	ライトレッドのSASケーブル: 始点: ノード0、PCIeスロット3、SAS0 終点: ストレージ拡張シェルフ、下部I/Oポート1

注意:

周辺機器の取付け

このタスクは、Oracle Database Applianceに対して直接アクセスし、モニター、キーボード、マウスをローカル接続して使用する場合に実行します。

Oracle Database Applianceには、モニターやキーボードなど、人間とコンピュータ間のインタフェース機器が装備されていません。ネットワーク経由ではなく、ローカルでログインする場合は、インタフェース機器を取り付ける必要があります。

グラフィックス・カード・ポートにモニターを、USBポートにキーボードとマウスを取り付けます。図および表を参照してポートを識別してください。

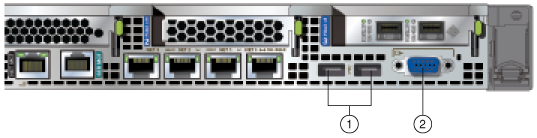

図periph_connects_x6_2m.epsの説明

図で、注釈1はキーボードおよびマウスのポートを示しています。注釈2はモニターのポートを示しています。

表3-4 Oracle Database Applianceの周辺機器の接続

注釈番号	説明
1	キーボードおよびマウス用のUSBポート
2	モニター用のグラフィックス・カード・ポート

親トピック: Oracle Database Applianceのデプロイメントの準備

電源コードの取付けとコンポーネントの初期化

Oracle Database Applianceの電源コードを取り付けます。

注意:

電源コードを差し込む前に、電力を供給する電気コンセントが接地されていることを確認します。

AC回路を1つのみ使用する場合は、各コンポーネントの両方の電源コードをその回路に接続します。N+1の電源の冗長性を維持する場合は、2つの異なるAC回路を使用します。各AC回路から各コンポーネントに1本の電源コードを接続します。

提供されるケーブル管理アームとの配線の詳細は、『Oracle Database Applianceオーナーズ・ガイド』を参照してください。

親トピック: Oracle Database Applianceのデプロイメントの準備

Oracle Database Applianceの初回電源投入

Oracle Database Applianceの電源をオンにするには、この手順を使用します。

アプライアンスの電源を投入する前に、必要なすべての電源ケーブルがOracle Database Applianceノードとすべてのストレージ・シェルフの両方(アプライアンスに含まれている場合)に接続されていることを確認してください。

ノート:

電源コードの接続後、緑色のSP OK発光ダイオード(LED)のライトが数分間点滅した後、常時点灯に変わります。冷却ファンも回転する場合があります。ただし、これらの事象はシステムが起動していることを示してはいません。アプライアンスを正しく起動するには、この項のステップをすべて完了する必要があります。項全体を読んで、初期システム起動に必要な順序を理解してください。

ストレージ・シェルフの電源を投入します。ストレージ・シェルフが接続されている場合は、各ストレージ・シェルフの電源スイッチのオン/オフをオンの位置に入れます。

各ストレージ・シェルフには、背面パネルに2つの電源スイッチがあります。1つのスイッチは右側にあり、もう1つのスイッチは左側にあります。両方の電源スイッチをオンにします。

ストレージ・ディスクの初期化が始まり、これには数分かかる場合があります。

ストレージ・シェルフおよびサーバー・ノードの緑色のSP OK LEDを確認し、完全に初期化されているかどうか調べます。完全に初期化されている場合、各ノードの電源凹型ボタンを押します。

ノート:

完全に初期化された状態は、緑色のSP OK LEDが常時点灯している状態になることによって示されます。緑色のLEDのいずれかが、サーバー・ノードおよび取り付けられたストレージ・ノードで点滅している場合、初期化ステップが完了するまで待機します。ストレージ・シェルフが完全に初期化されるまで、サーバー・ノード(ノード0およびノード1)の電源を投入しないでください。

電源ボタンおよび初期化ステータス・インジケータ・ライトを特定するには、図および次の注釈表を参照してください。

表3-5 Oracle Database Applianceの電源投入用注釈の説明

注釈	機能
1	各ノードの前面パネルにあるSP OK LEDライト。
2	各ノードの前面パネルにある電源凹型ボタン(ノード0およびノード1)。このボタンを押すのは一度のみです。電源ボタンを何度も押さないでください。
3	ノードの前面パネルにある、ノードの緑色の電源OK LED。システムにログインする前に、これらのライトはオンの位置にある(緑色のライトが点滅しない)必要があります。

図3-5 Oracle Database ApplianceモデルX3-2、X4-2およびX5-2の前面: 電源パネル

「図3-5 Oracle Database ApplianceモデルX3-2、X4-2およびX5-2の前面: 電源パネル」の説明

図3-6 Oracle Database Applianceバージョン1の前面: 電源パネル

「図3-6 Oracle Database Applianceバージョン1の前面: 電源パネル」の説明

Oracle Database Applianceが起動を完了するまで待機します。

ノート:

電源ボタンを何度も押さないでください。起動は、完了までに数分かかることがあります。

両方のシステム・ノードの前面にある緑色の電源OK LED (注釈3)が常時点灯になるとすぐに、Oracle Database Applianceは使用できる状態になります。
Oracle Database ApplianceのX5-2、X4-2およびX3-2モデル: ストレージおよびインターコネクトを正しく構成するには、rootとしてコンソールにログインし、次のoakcli validateコマンドを実行します。

/opt/oracle/oak/bin/oakcli validate -c storagetopology

親トピック: Oracle Database Applianceのデプロイメントの準備

パブリック・ネットワーク・インタフェース・タイプの定義

アプライアンスをデプロイする前に、パブリック・ネットワーク・インタフェース・タイプを定義する方法を理解します。

Oracle Database Appliance X5-2およびX6-2のInfiniBand以外の高可用性デプロイメントの場合、システムはデフォルトでファイバー・カードをパブリック・ネットワークとして構成し、銅線カードをプライベート・ネットワークとして構成します。

オプションで、アプライアンスをプロビジョニングする前に、パブリック・ネットワークを銅線に切り替える場合は、次のステップに従います。

両方のノードにrootとしてログインします。
ネットワークを構成します。
ベア・メタル・デプロイメントの場合は、両方のノードでコマンドを実行します。
```
# /opt/oracle/dcs/bin/odacli configure-network -publicNet copper
```
仮想化プラットフォームのデプロイメントの場合は、両方のノードでコマンドを実行します。
```
# oakcli configure network -publicNet copper
```

Oracle Database Appliance X4-2の場合、システムはデフォルトで銅線カードをパブリック・ネットワークとして構成し、ファイバー・カードをプライベート・ネットワークとして構成します。

オプションで、アプライアンスをプロビジョニングする前に、パブリック・ネットワークをファイバーに切り替える場合は、次のステップに従います。

両方のノードにrootとしてログインします。
ネットワークを構成します。
ベア・メタル・デプロイメントの場合は、両方のノードでコマンドを実行します。
```
# /opt/oracle/dcs/bin/odacli configure-network -publicNet fiber
```
仮想化プラットフォームのデプロイメントの場合は、両方のノードでコマンドを実行します。
```
# oakcli configure network -publicNet fiber
```

親トピック: Oracle Database Applianceのデプロイメントの準備

Oracle Integrated Lights Out Managerの構成

Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。

Oracle ILOMによってOracle Database Applianceの再起動およびトラブルシューティングの代替方法が提供されます。

最初に次の項目を設定して、Oracle ILOMを構成する必要があります。

名前およびIPアドレス
Oracle ILOMのデフォルト・パスワードを置換するパスワード
割り当てられたネットマスクを使用した、管理ネットワークへのアクセス
NET MGTポートから管理ネットワークに接続されるイーサネット・ケーブル

デフォルト構成では、Oracle ILOMのDynamic Host Configuration Protocol (DHCP)が有効になっており、DHCPサーバーによってネットワーク設定が自動的に割り当てられます。DHCPサーバーによって割り当てられるIPアドレスまたはホスト名を決定するには、DHCPサーバーとともに用意されているネットワーク・ツールを使用します。

DHCPを使用しない場合は、Oracle Database Appliance Managerコンフィギュレータのカスタム・オプションを使用して、データベースのデプロイ時にIPアドレスおよびホスト名をOracle ILOMに割り当てます。

ノート:

DHCPを有効にしていない場合、Oracle ILOMにアクセスするには、Oracle Database Applianceの構成を完了する必要があります。

Oracle ILOMに接続するには、次の2つの方法のいずれかを使用します。

次のステップに従って、Webインタフェースを使用してログインします。
1. クライアント・システムのブラウザを使用して、DHCPによって割り当てられたIPアドレスまたはホスト名をブラウザのアドレス・フィールドに入力し、[Enter]を押します。
2. ログイン・ページで、デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。

  Oracle ILOM Webインタフェースが表示されます。
次のステップに従って、コマンドライン・インタフェース(CLI)を使用してログインします。
1. クライアント・システムを使用して、コマンドラインに次のコマンドを入力することでSecure Shell (SSH)接続を確立します。

  ssh -l root sp_ip_address

  sp_ip_addressは、DHCPによって割り当てられたIPアドレスです。
2. デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。

  Oracle ILOM CLIのプロンプトが表示されます。

ILOM構成のトラブルシューティング

ILOMが動作していない場合は、ILOM NICが有効になっており、ipv4が有効になっていることを確認します。

ILOMは、IPMIツールまたはBIOSを使用して構成できます。次に、IPMIツールを使用する方法について説明します。

IPMIツールを開きます。
```
# ipmitool –I open sunoem cli
```
SP/networkに移動し、ポートが有効になっていることを確認します。
```
cd /SP/network
```
ポートが有効になっていない場合は、ポートを有効にします。
```
set state=enabled
```
SP/networkで、ipv4が有効になっていることを確認します。

ipv6が有効な場合は、ipv6を無効にしてipv4を有効にします

# ipmitool -I open sunoem cli "set /SP/network/ipv6 state=disabled"
# ipmitool -I open sunoem cli "set /SP/network/ipv4 state=enabled"

親トピック: Oracle Database Applianceのデプロイメントの準備
