18 Oracle Exadata Database Machine X3-2およびOracle Exadata Database Machine X3-8フル・ラックの配線表
この章の各表に、Oracle Exadata Database Machine X3-2およびOracle Exadata Database Machine X3-8フル・ラックの配線レイアウトを示します。
- ラックのレイアウト図
このトピックの図は、Oracle Exadata Database Machine X3-2およびOracle Exadata Database Machine X3-8のラック・レイアウトを示しています。 - Sun Integrated Lights Out Manager配線表
- 管理ギガビット・イーサネット・ポート配線表
- 単相配電ユニット配線表
- 3相配電ユニット配線表
- InfiniBandネットワーク配線表
18.1 ラックのレイアウト図
このトピックの図は、Oracle Exadata Database Machine X3-2およびOracle Exadata Database Machine X3-8のラック・レイアウトを示しています。
ノート:
読みやすさを考慮して、Oracle Exadata Database Machine X3-2とOracle Exadata Storage拡張ラックX3-2の両方に言及する場合、「Oracle Exadataラック」という名前を使用します。次の略語が表で使用されます。
略語 | 説明 |
---|---|
Rn |
ラックn。nはラック数です。R1など。 |
Un |
ラックのユニットの高さ。nは数値です。U20など。 |
Pn |
InfiniBandポートn。nはポート番号です。P8Aなど。 |
Oracle Exadata Database Machineで使用されるケーブルは、次のように色分けされます。
- 黒: InfiniBandケーブルまたはAC電源ジャンパ・ケーブル
- 赤: Integrated Lights Out Manager (ILOM)ケーブル
- 青: ギガビット・イーサネット・ケーブル

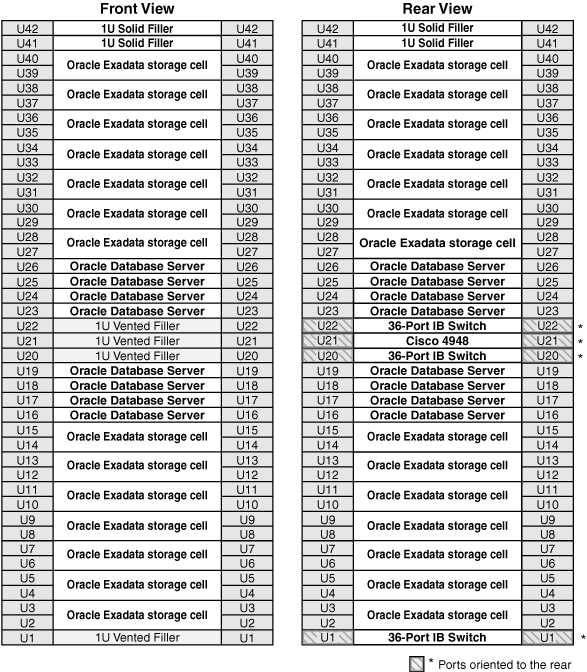

次の図に、Oracle Exadata Database Machine X3-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。
図18-1 Oracle Exadata Database Machine X3-2フル・ラックのラック・レイアウト
「図18-1 Oracle Exadata Database Machine X3-2フル・ラックのラック・レイアウト」の説明

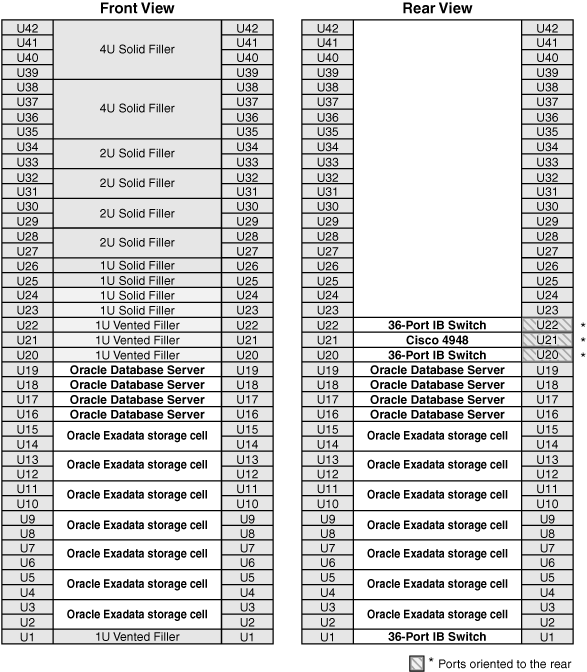

次の図に、Oracle Exadata Database Machine X3-2ハーフ・ラックの前面図および背面図を示します。
ノート:
ラック位置U1のSun Datacenter InfiniBand Switch 36スイッチは、Oracle Exadata Database Machine X2-2ハーフ・ラックに付属しています。図18-2 Oracle Exadata Database Machine X3-2ハーフ・ラックのラック・レイアウト
「図18-2 Oracle Exadata Database Machine X3-2ハーフ・ラックのラック・レイアウト」の説明
次の図に、Oracle Exadata Database Machine X3-2クオータ・ラックの前面図および背面図を示します。
図18-3 Oracle Exadata Database Machine X3-2クオータ・ラックのラック・レイアウト
「図18-3 Oracle Exadata Database Machine X3-2クオータ・ラックのラック・レイアウト」の説明
次の図に、Oracle Exadata Database Machine X3-8フル・ラックの前面図および背面図を示します。
図18-4 Oracle Exadata Database Machine X3-8フル・ラックのラック・レイアウト
「図18-4 Oracle Exadata Database Machine X3-8フル・ラックのラック・レイアウト」の説明
ノート:
Exadata Storage Server X3-2 Serverを使用したOracle Exadata Database Machine X3-8フル・ラックには、ラック・ユニット1にSun Datacenter InfiniBand Switch 36スイッチが含まれます。18.2 Sun Integrated Lights Out Manager配線表
この項には、Sun Integrated Lights Out Manager(ILOM)ネットワーク配線の表が含まれます。サーバーのILOMポートは、NET MGTというラベルが付けられ、Oracle Exadata Database Machine X2-2ラックのラック・ユニット21のギガビット・イーサネット・ポートに接続されます。ILOMポートは、Oracle Exadata Database Machine X2-8フル・ラックのラック・ユニット22のギガビット・イーサネット・ポートに接続されます。
この項の表は次のとおりです。
表18-1に、Oracle Exadata Database Machine X3-2フル・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表18-1 Oracle Exadata Database Machine X3-2フル・ラックのILOM配線
接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
---|---|---|
U39 |
Exadata Storage Server |
2 |
U37 |
Exadata Storage Server |
4 |
U35 |
Exadata Storage Server |
6 |
U33 |
Exadata Storage Server |
8 |
U31 |
Exadata Storage Server |
10 |
U29 |
Exadata Storage Server |
12 |
U27 |
Exadata Storage Server |
14 |
U26 |
データベース・サーバー |
16 |
U25 |
データベース・サーバー |
18 |
U24 |
データベース・サーバー |
20 |
U23 |
データベース・サーバー |
22 |
U19 |
データベース・サーバー |
24 |
U18 |
データベース・サーバー |
26 |
U17 |
データベース・サーバー |
28 |
U16 |
データベース・サーバー |
30 |
U14 |
Exadata Storage Server |
32 |
U12 |
Exadata Storage Server |
34 |
U10 |
Exadata Storage Server |
36 |
U8 |
Exadata Storage Server |
38 |
U6 |
Exadata Storage Server |
40 |
U4 |
Exadata Storage Server |
42 |
U2 |
Exadata Storage Server |
44 |
表18-2に、Oracle Exadata Database Machine X3-2ハーフ・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表18-2 Oracle Exadata Database Machine X3-2ハーフ・ラックのILOM配線
接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
---|---|---|
U19 |
データベース・サーバー |
24 |
U18 |
データベース・サーバー |
26 |
U17 |
データベース・サーバー |
28 |
U16 |
データベース・サーバー |
30 |
U14 |
Exadata Storage Server |
32 |
U12 |
Exadata Storage Server |
34 |
U10 |
Exadata Storage Server |
36 |
U8 |
Exadata Storage Server |
38 |
U6 |
Exadata Storage Server |
40 |
U4 |
Exadata Storage Server |
42 |
U2 |
Exadata Storage Server |
44 |
表18-3に、Oracle Exadata Database Machine X3-2クオータ・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表18-3 Oracle Exadata Database Machine X3-2クオータ・ラックのILOM配線
接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
---|---|---|
U17 |
データベース・サーバー |
28 |
U16 |
データベース・サーバー |
30 |
U6 |
Exadata Storage Server |
40 |
U4 |
Exadata Storage Server |
42 |
U2 |
Exadata Storage Server |
44 |
表18-4に、Oracle Exadata Database Machine X3-8フル・ラックでのサーバーからILOMスイッチへのケーブル接続を示します。
表18-4 Oracle Exadata Database Machine X3-8フル・ラックのILOM配線
接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
---|---|---|
U41 |
Exadata Storage Server |
2 |
U39 |
Exadata Storage Server |
4 |
U37 |
Exadata Storage Server |
6 |
U35 |
Exadata Storage Server |
8 |
U33 |
Exadata Storage Server |
10 |
U31 |
Exadata Storage Server |
12 |
U29 |
Exadata Storage Server |
14 |
U24 |
データベース・サーバー |
16 |
U16 |
データベース・サーバー |
18 |
U14 |
Exadata Storage Server |
20 |
U12 |
Exadata Storage Server |
22 |
U10 |
Exadata Storage Server |
24 |
U8 |
Exadata Storage Server |
26 |
U6 |
Exadata Storage Server |
28 |
U4 |
Exadata Storage Server |
30 |
U2 |
Exadata Storage Server |
32 |
18.3 管理ギガビット・イーサネット・ポート配線表
この項には、管理ギガビット・イーサネット・ネットワーク配線の表が含まれます。ギガビット・イーサネット・スイッチは、Oracle Exadata Database Machine X3-2ラックのラック・ユニット21にあります。ギガビット・イーサネット・スイッチは、Oracle Exadata Database Machine X3-8フル・ラックのラック・ユニット22にあります。
この項の表は次のとおりです。
表18-5に、Oracle Exadata Database Machine X3-2フル・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表18-5 Oracle Exadata Database Machine X3-2フル・ラックのギガビット・イーサネット配線
接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
---|---|---|
U39 |
Exadata Storage Server |
1 |
U37 |
Exadata Storage Server |
3 |
U35 |
Exadata Storage Server |
5 |
U33 |
Exadata Storage Server |
7 |
U31 |
Exadata Storage Server |
9 |
U29 |
Exadata Storage Server |
11 |
U27 |
Exadata Storage Server |
13 |
U26 |
データベース・サーバー |
15 |
U25 |
データベース・サーバー |
17 |
U24 |
データベース・サーバー |
19 |
U23 |
データベース・サーバー |
21 |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
U19 |
データベース・サーバー |
23 |
U18 |
データベース・サーバー |
25 |
U17 |
データベース・サーバー |
27 |
U16 |
データベース・サーバー |
29 |
U14 |
Exadata Storage Server |
31 |
U12 |
Exadata Storage Server |
33 |
U10 |
Exadata Storage Server |
35 |
U8 |
Exadata Storage Server |
37 |
U6 |
Exadata Storage Server |
39 |
U4 |
Exadata Storage Server |
41 |
U2 |
Exadata Storage Server |
43 |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
表18-6に、Oracle Exadata Database Machine X3-2ハーフ・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表18-6 Oracle Exadata Database Machine X3-2ハーフ・ラックのギガビット・イーサネット配線
接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
---|---|---|
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
U19 |
データベース・サーバー |
23 |
U18 |
データベース・サーバー |
25 |
U17 |
データベース・サーバー |
27 |
U16 |
データベース・サーバー |
29 |
U14 |
Exadata Storage Server |
31 |
U12 |
Exadata Storage Server |
33 |
U10 |
Exadata Storage Server |
35 |
U8 |
Exadata Storage Server |
37 |
U6 |
Exadata Storage Server |
39 |
U4 |
Exadata Storage Server |
41 |
U2 |
Exadata Storage Server |
43 |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
47 |
表18-7に、Oracle Exadata Database Machine X3-2クオータ・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表18-7 Oracle Exadata Database Machine X3-2クオータ・ラックのギガビット・イーサネット配線
接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
---|---|---|
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
45 |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
46 |
U17 |
データベース・サーバー |
27 |
U16 |
データベース・サーバー |
29 |
U6 |
Exadata Storage Server |
39 |
U4 |
Exadata Storage Server |
41 |
U2 |
Exadata Storage Server |
43 |
表18-8に、Oracle Exadata Database Machine X3-8フル・ラックでのサーバーからギガビット・イーサネット・スイッチへのケーブル接続を示します。
表18-8 Oracle Exadata Database Machine X3-8フル・ラックのギガビット・イーサネット配線
接続元のラック・ユニット | 機器のタイプ | ギガビット・イーサネット・ポート |
---|---|---|
U41 |
Exadata Storage Server |
1 |
U39 |
Exadata Storage Server |
3 |
U37 |
Exadata Storage Server |
5 |
U35 |
Exadata Storage Server |
7 |
U33 |
Exadata Storage Server |
9 |
U31 |
Exadata Storage Server |
11 |
U29 |
Exadata Storage Server |
13 |
U24 |
データベース・サーバー |
15 |
U23 |
台のSun Datacenter InfiniBand Switch 36 |
33 |
U21 |
台のSun Datacenter InfiniBand Switch 36 |
34 |
U16 |
データベース・サーバー |
17 |
U14 |
Exadata Storage Server |
19 |
U12 |
Exadata Storage Server |
21 |
U10 |
Exadata Storage Server |
23 |
U8 |
Exadata Storage Server |
25 |
U6 |
Exadata Storage Server |
27 |
U4 |
Exadata Storage Server |
29 |
U2 |
Exadata Storage Server |
31 |
ノート:
Exadata Storage Server X3-2 Serverを使用したOracle Exadata Database Machine X3-8フル・ラックには、ラック・ユニット1にSun Datacenter InfiniBand Switch 36スイッチが含まれ、ギガビット・イーサネット・ポートにポート35を使用します。
18.4 単相配電ユニット配線表
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する単相配線の表が含まれます。ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
この項の表は次のとおりです。
表18-9に、Oracle Exadata Database Machine X3-2フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表18-9 Oracle Exadata Database Machine X3-2フル・ラックの単相PDU配線
ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
---|---|---|---|
U39 |
G5-6 |
G0-0 |
2 m |
U37 |
G5-3 |
G0-3 |
2 m |
U35 |
G5-0 |
G0-6 |
2 m |
U33 |
G4-6 |
G1-0 |
2 m |
U31 |
G4-4 |
G1-2 |
2 m |
U29 |
G4-2 |
G1-4 |
2 m |
U27 |
G3-6 |
G2-0 |
2 m |
U26 |
G4-0 |
G1-6 |
2 m |
U25 |
G3-5 |
G2-1 |
2 m |
U24 |
G3-4 |
G2-2 |
2 m |
U23 |
G3-3 |
G2-3 |
2 m |
U22 |
G3-1 |
G2-5 |
2 m |
U21 |
G3-0 |
G2-6 |
2 m |
U20 |
G2-4 |
G3-2 |
2 m |
U19 |
G2-3 |
G3-3 |
2 m |
U18 |
G2-2 |
G3-4 |
2 m |
U17 |
G2-1 |
G3-5 |
2 m |
U16 |
G1-6 |
G4-0 |
2 m |
U14 |
G2-0 |
G3-6 |
2 m |
U12 |
G1-4 |
G4-2 |
2 m |
U10 |
G1-2 |
G4-4 |
2 m |
U8 |
G1-0 |
G4-6 |
2 m |
U6 |
G0-6 |
G5-0 |
2 m |
U4 |
G0-4 |
G5-2 |
2 m |
U2 |
G0-2 |
G5-4 |
2 m |
U1 |
G0-0 |
G5-6 |
2 m |
表18-10に、Oracle Exadata Database Machine X3-2ハーフ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表18-10 Oracle Exadata Database Machine X3-2ハーフ・ラックの単相PDU配線
ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
---|---|---|---|
U22 |
G3-1 |
G2-5 |
2 m |
U21 |
G3-0 |
G2-6 |
2 m |
U20 |
G2-4 |
G3-2 |
2 m |
U19 |
G2-3 |
G3-3 |
2 m |
U18 |
G2-2 |
G3-4 |
2 m |
U17 |
G2-1 |
G3-5 |
2 m |
U16 |
G1-6 |
G4-0 |
2 m |
U14 |
G2-0 |
G3-6 |
2 m |
U12 |
G1-4 |
G4-2 |
2 m |
U10 |
G1-2 |
G4-4 |
2 m |
U8 |
G1-0 |
G4-6 |
2 m |
U6 |
G0-6 |
G5-0 |
2 m |
U4 |
G0-4 |
G5-2 |
2 m |
U2 |
G0-2 |
G5-4 |
2 m |
U1 |
G0-0 |
G5-6 |
2 m |
表18-11に、Oracle Exadata Database Machine X3-2クオータ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表18-11 Oracle Exadata Database Machine X3-2クオータ・ラックの単相PDU配線
ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
---|---|---|---|
U22 |
G3-1 |
G2-5 |
2 m |
U21 |
G3-0 |
G2-6 |
2 m |
U20 |
G2-4 |
G3-2 |
2 m |
U17 |
G2-1 |
G3-5 |
2 m |
U16 |
G1-6 |
G4-0 |
2 m |
U6 |
G0-6 |
G5-0 |
2 m |
U4 |
G0-4 |
G5-2 |
2 m |
U2 |
G0-2 |
G5-4 |
2 m |
U1 |
G0-0 |
G5-6 |
2 m |
表18-12に、Oracle Exadata Database Machine X3-8フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表18-12 Oracle Exadata Database Machine X3-8フル・ラックの単相PDU配線
ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
---|---|---|---|
U41 |
G5-6 |
G0-0 |
2 m |
U39 |
G5-4 |
G0-2 |
2 m |
U37 |
G5-2 |
G0-4 |
2 m |
U35 |
G5-0 |
G0-6 |
2 m |
U33 |
G4-6 |
G1-0 |
2 m |
U31 |
G4-3 |
G1-3 |
2 m |
U29 |
G3-6 |
G2-0 |
2 m |
U24 |
G4-0 |
G1-6 |
1 m |
U24 |
G2-1 |
G3-5 |
1 m |
U23 |
G3-1 |
G2-5 |
2 m |
U22 |
G2-6 |
G3-0 |
2 m |
U21 |
G3-0 |
G2-6 |
2 m |
U16 |
G3-5 |
G2-1 |
1 m |
U16 |
G1-6 |
G4-0 |
1 m |
U14 |
G2-0 |
G3-6 |
2 m |
U12 |
G1-3 |
G4-3 |
2 m |
U10 |
G1-0 |
G4-6 |
2 m |
U8 |
G0-6 |
G5-0 |
2 m |
U6 |
G0-4 |
G5-2 |
2 m |
U4 |
G0-3 |
G5-3 |
2 m |
U2 |
G0-1 |
G5-5 |
2 m |
U1 |
G0-0 |
G5-6 |
2 m |
18.5 3相配電ユニット配線表
この項には、各配電ユニット(PDU)から各ラックに構成された電源に接続する3相配線の表が含まれます。ケーブルは左側のPDU-Aが終端で、右側に配線されてCMAを介して、4つにまとめられます。
この項の表は次のとおりです。
表18-13に、Oracle Exadata Database Machine X3-2フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表18-13 Oracle Exadata Database Machine X3-2フル・ラックの3相PDU配線
ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
---|---|---|---|
U39 |
G5-6 |
G2-0 |
2 m |
U37 |
G5-3 |
G2-3 |
2 m |
U35 |
G5-0 |
G2-6 |
2 m |
U33 |
G4-6 |
G1-0 |
2 m |
U31 |
G4-4 |
G1-2 |
2 m |
U29 |
G4-2 |
G1-4 |
2 m |
U27 |
G3-6 |
G0-0 |
2 m |
U26 |
G4-0 |
G1-6 |
2 m |
U25 |
G3-5 |
G0-1 |
2 m |
U24 |
G3-4 |
G0-2 |
2 m |
U23 |
G3-3 |
G0-3 |
2 m |
U22 |
G3-1 |
G0-5 |
2 m |
U21 |
G3-0 |
G0-6 |
2 m |
U20 |
G2-4 |
G5-2 |
2 m |
U19 |
G2-3 |
G5-3 |
2 m |
U18 |
G2-2 |
G5-4 |
2 m |
U17 |
G2-1 |
G5-5 |
2 m |
U16 |
G1-6 |
G4-0 |
2 m |
U14 |
G2-0 |
G5-6 |
2 m |
U12 |
G1-4 |
G4-2 |
2 m |
U10 |
G1-2 |
G4-4 |
2 m |
U8 |
G1-0 |
G4-6 |
2 m |
U6 |
G0-6 |
G3-0 |
2 m |
U4 |
G0-4 |
G3-2 |
2 m |
U2 |
G0-2 |
G3-4 |
2 m |
U1 |
G0-0 |
G3-6 |
2 m |
表18-14に、Oracle Exadata Database Machine X3-2ハーフ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表18-14 Oracle Exadata Database Machine X3-2ハーフ・ラックの3相PDU配線
ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
---|---|---|---|
U22 |
G3-1 |
G0-5 |
2 m |
U21 |
G3-0 |
G0-6 |
2 m |
U20 |
G2-4 |
G5-2 |
2 m |
U19 |
G2-3 |
G5-3 |
2 m |
U18 |
G2-2 |
G5-4 |
2 m |
U17 |
G2-1 |
G5-5 |
2 m |
U16 |
G1-6 |
G4-0 |
2 m |
U14 |
G2-0 |
G5-6 |
2 m |
U12 |
G1-4 |
G4-2 |
2 m |
U10 |
G1-2 |
G4-4 |
2 m |
U8 |
G1-0 |
G4-6 |
2 m |
U6 |
G0-6 |
G3-0 |
2 m |
U4 |
G0-4 |
G3-2 |
2 m |
U2 |
G0-2 |
G3-4 |
2 m |
U1 |
G0-0 |
G3-6 |
2 m |
表18-15に、Oracle Exadata Database Machine X3-2クオータ・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表18-15 Oracle Exadata Database Machine X3-2クオータ・ラックの3相PDU配線
ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
---|---|---|---|
U22 |
G3-1 |
G0-5 |
2 m |
U21 |
G3-0 |
G0-6 |
2 m |
U20 |
G2-4 |
G5-2 |
2 m |
U17 |
G2-1 |
G5-5 |
2 m |
U16 |
G1-6 |
G4-0 |
2 m |
U6 |
G0-6 |
G3-0 |
2 m |
U4 |
G0-4 |
G3-2 |
2 m |
U2 |
G0-2 |
G3-4 |
2 m |
U1 |
G0-0 |
G3-6 |
2 m |
表18-16に、Oracle Exadata Database Machine X3-8フル・ラックでのPDUからラック・ユニットへのケーブル接続を示します。
表18-16 Oracle Exadata Database Machine X3-8フル・ラックの3相PDU配線
ラック・ユニット | PDU-A/PS-00 | PDU-B/PS-01 | ケーブル長 |
---|---|---|---|
U41 |
G5-5 |
G2-1 |
2 m |
U39 |
G5-4 |
G2-2 |
2 m |
U37 |
G5-2 |
G2-4 |
2 m |
U35 |
G5-1 |
G2-5 |
2 m |
U33 |
G5-0 |
G2-6 |
2 m |
U31 |
G4-6 |
G1-0 |
2 m |
U29 |
G4-4 |
G1-2 |
2 m |
U24 |
G4-1 |
G1-5 |
1 m |
U24 |
G3-6 |
G0-0 |
1 m |
U23 |
G3-3 |
G0-3 |
2 m |
U22 |
G3-0 |
G0-6 |
2 m |
U21 |
G2-5 |
G5-1 |
2 m |
U16 |
G2-1 |
G5-5 |
2 m |
U16 |
G1-6 |
G4-0 |
1 m |
U14 |
G1-3 |
G4-3 |
2 m |
U12 |
G1-0 |
G4-6 |
2 m |
U10 |
G0-6 |
G3-0 |
2 m |
U8 |
G0-5 |
G3-1 |
2 m |
U6 |
G0-4 |
G3-2 |
2 m |
U4 |
G0-2 |
G3-4 |
2 m |
U2 |
G0-1 |
G3-5 |
2 m |
U1 |
G0-0 |
G3-6 |
2 m |
18.6 InfiniBandネットワーク配線表
この項には、InfiniBandネットワーク配線の表が含まれます。Sun Datacenter InfiniBand Switch 36スイッチは、ラック・ユニット1、20および22にあります。
この項の表は次のとおりです。
表18-17に、Oracle Exadata Database Machine X3-2フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表18-17 Oracle Exadata Database Machine X3-2フル・ラックのInfiniBandネットワーク配線
接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
---|---|---|---|---|---|
U22 |
0A |
U39 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U22 |
0B |
U37 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U22 |
1A |
U35 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U22 |
1B |
U33 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U22 |
2A |
U31 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U22 |
2B |
U29 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U22 |
3A |
U27 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U22 |
3B |
U26 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U22 |
4A |
U25 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U22 |
4B |
U24 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U22 |
5A |
U23 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U22 |
12B |
U19 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
13A |
U18 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
13B |
U17 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
14A |
U16 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
0A |
U39 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
0B |
U37 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
1A |
U35 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
1B |
U33 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
2A |
U31 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
2B |
U29 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
3A |
U27 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
3B |
U26 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U20 |
4A |
U25 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U20 |
4B |
U24 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U20 |
5A |
U23 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U20 |
12B |
U19 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
13A |
U18 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
13B |
U17 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
14A |
U16 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U22 |
8B |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
0B |
3メートルのQDR InfiniBandケーブル |
U20 |
8B |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
1B |
3メートルのQDR InfiniBandケーブル |
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
U1 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
表18-18に、Oracle Exadata Database Machine X3-2ハーフ・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
ノート:
ラック位置U1のSun Datacenter InfiniBand Switch 36スイッチは、Oracle Exadata Database Machine X2-2ハーフ・ラックに付属しています。
表18-18 Oracle Exadata Database Machine X3-2ハーフ・ラックのInfiniBandネットワーク配線
接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
---|---|---|---|---|---|
U22 |
12B |
U19 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
13A |
U18 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
13B |
U17 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
14A |
U16 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
12B |
U19 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
13A |
U18 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
13B |
U17 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
14A |
U16 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
U1 |
1B |
U20 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
U1 |
0B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
表18-19に、Oracle Exadata Database Machine X3-2クオータ・ラックおよびOracle Exadata Database Machine X3-2エイス・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
ノート:
Oracle Exadata Database Machine X3-2エイス・ラックには、Oracle Exadata Database Machine X3-2クオータ・ラックと同じルールと制限が適用されます。
表18-19 Oracle Exadata Database Machine X3-2クオータ・ラックおよびOracle Exadata Database Machine X3-2エイス・ラックのInfiniBandネットワーク配線
接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
---|---|---|---|---|---|
U22 |
13B |
U17 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
14A |
U16 |
データベース・サーバー |
PCIe 3、P2 |
2メートルのQDR InfiniBandケーブル |
U22 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U22 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U20 |
13B |
U17 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
14A |
U16 |
データベース・サーバー |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U20 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U20 |
9B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
U20 |
10B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
U20 |
11B |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
U20 |
8A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
U20 |
9A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
U20 |
10A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
U20 |
11A |
U22 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
表18-20に、Exadata Storage Server X4-2L Serverを収容するOracle Exadata Database Machine X3-8フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表18-20 Exadata Storage Server X4-2L Serverを収容するOracle Exadata Database Machine X3-8フル・ラックのInfiniBandネットワーク配線
接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
---|---|---|---|---|---|
U23 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
3B |
U24 |
データベース・サーバー |
EM-3.0 P-O |
2メートルのQDR InfiniBandケーブル |
U23 |
4A |
U24 |
データベース・サーバー |
EM-2.0 P-O |
2メートルのQDR InfiniBandケーブル |
U23 |
4B |
U24 |
データベース・サーバー |
EM-1.0 P-O |
2メートルのQDR InfiniBandケーブル |
U23 |
5A |
U24 |
データベース・サーバー |
EM-0.0 P-O |
2メートルのQDR InfiniBandケーブル |
U23 |
13A |
U16 |
データベース・サーバー |
EM-2.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U23 |
13B |
U16 |
データベース・サーバー |
EM-1.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U23 |
14A |
U16 |
データベース・サーバー |
EM-0.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U23 |
12B |
U16 |
データベース・サーバー |
EM-3.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U23 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
3B |
U24 |
データベース・サーバー |
EM-3.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U21 |
4A |
U24 |
データベース・サーバー |
EM-2.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U21 |
4B |
U24 |
データベース・サーバー |
EM-1.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U21 |
5A |
U24 |
データベース・サーバー |
EM-0.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U21 |
12B |
U16 |
データベース・サーバー |
EM-3.0 P-O |
2メートルのQDR InfiniBandケーブル |
U21 |
13A |
U16 |
データベース・サーバー |
EM-2.0 P-O |
2メートルのQDR InfiniBandケーブル |
U21 |
13B |
U16 |
データベース・サーバー |
EM-1.0 P-O |
2メートルのQDR InfiniBandケーブル |
U21 |
14A |
U16 |
データベース・サーバー |
EM-0.0 P-O |
2メートルのQDR InfiniBandケーブル |
U21 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U21 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
9B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
U21 |
10B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
U21 |
11B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
U21 |
8A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
U21 |
9A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
U21 |
10A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
U21 |
11A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
表18-21に、Exadata Storage Server X3-2 Serverを収容するOracle Exadata Database Machine X3-8フル・ラックのInfiniBand接続の場所、ポートおよびケーブルを示します。
表18-21 Exadata Storage Server X3-2 Serverを収容するOracle Exadata Database Machine X3-8フル・ラックのInfiniBandネットワーク配線
接続元のInfiniBand Switchラック・ユニット | ポート | 接続先のラック・ユニット | 機器のタイプ | ポート | ケーブルの説明 |
---|---|---|---|---|---|
U23 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
3B |
U24 |
データベース・サーバー |
EM-3.0 P-O |
2メートルのQDR InfiniBandケーブル |
U23 |
4A |
U24 |
データベース・サーバー |
EM-2.0 P-O |
2メートルのQDR InfiniBandケーブル |
U23 |
4B |
U24 |
データベース・サーバー |
EM-1.0 P-O |
2メートルのQDR InfiniBandケーブル |
U23 |
5A |
U24 |
データベース・サーバー |
EM-0.0 P-O |
2メートルのQDR InfiniBandケーブル |
U23 |
13A |
U16 |
データベース・サーバー |
EM-2.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U23 |
13B |
U16 |
データベース・サーバー |
EM-1.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U23 |
14A |
U16 |
データベース・サーバー |
EM-0.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U23 |
12B |
U16 |
データベース・サーバー |
EM-3.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U23 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U23 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
0A |
U41 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
0B |
U39 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
1A |
U37 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
1B |
U35 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
2A |
U33 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
2B |
U31 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
3A |
U29 |
Exadata Storage Server |
PCIe 3、P2 |
3メートルのQDR InfiniBandケーブル |
U21 |
3B |
U24 |
データベース・サーバー |
EM-3.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U21 |
4A |
U24 |
データベース・サーバー |
EM-2.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U21 |
4B |
U24 |
データベース・サーバー |
EM-1.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U21 |
5A |
U24 |
データベース・サーバー |
EM-0.0 P-1 |
2メートルのQDR InfiniBandケーブル |
U21 |
12B |
U16 |
データベース・サーバー |
EM-3.0 P-O |
2メートルのQDR InfiniBandケーブル |
U21 |
13A |
U16 |
データベース・サーバー |
EM-2.0 P-O |
2メートルのQDR InfiniBandケーブル |
U21 |
13B |
U16 |
データベース・サーバー |
EM-1.0 P-O |
2メートルのQDR InfiniBandケーブル |
U21 |
14A |
U16 |
データベース・サーバー |
EM-0.0 P-O |
2メートルのQDR InfiniBandケーブル |
U21 |
14B |
U14 |
Exadata Storage Server |
PCIe 3、P1 |
2メートルのQDR InfiniBandケーブル |
U21 |
15A |
U12 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
15B |
U10 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
16A |
U8 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
16B |
U6 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
17A |
U4 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U21 |
17B |
U2 |
Exadata Storage Server |
PCIe 3、P1 |
3メートルのQDR InfiniBandケーブル |
U23 |
8B |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
0B |
3メートルのQDR InfiniBandケーブル |
U21 |
8B |
U1 |
Sun Datacenter InfiniBand Switch 36スイッチ |
1B |
3メートルのQDR InfiniBandケーブル |
U21 |
9B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9A |
1メートルのQDR InfiniBandケーブル |
U21 |
10B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10A |
1メートルのQDR InfiniBandケーブル |
U21 |
11B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11A |
1メートルのQDR InfiniBandケーブル |
U21 |
8A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8A |
1メートルのQDR InfiniBandケーブル |
U21 |
9A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
9B |
1メートルのQDR InfiniBandケーブル |
U21 |
10A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
10B |
1メートルのQDR InfiniBandケーブル |
U21 |
11A |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
11B |
1メートルのQDR InfiniBandケーブル |
U1 |
1B |
U21 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
U1 |
0B |
U23 |
Sun Datacenter InfiniBand Switch 36スイッチ |
8B |
3メートルのQDR InfiniBandケーブル |
