図のバック・パネルのコンポーネントの内訳

Oracle Private Cloud Applianceでは、3Uサーバー・シャーシの背面からアクセス可能なコンポーネントのみを交換できます。 次の図は、「X10-2c GPU L40Sコンピュート・サーバー」のバック・パネル・コンポーネントを示しています。

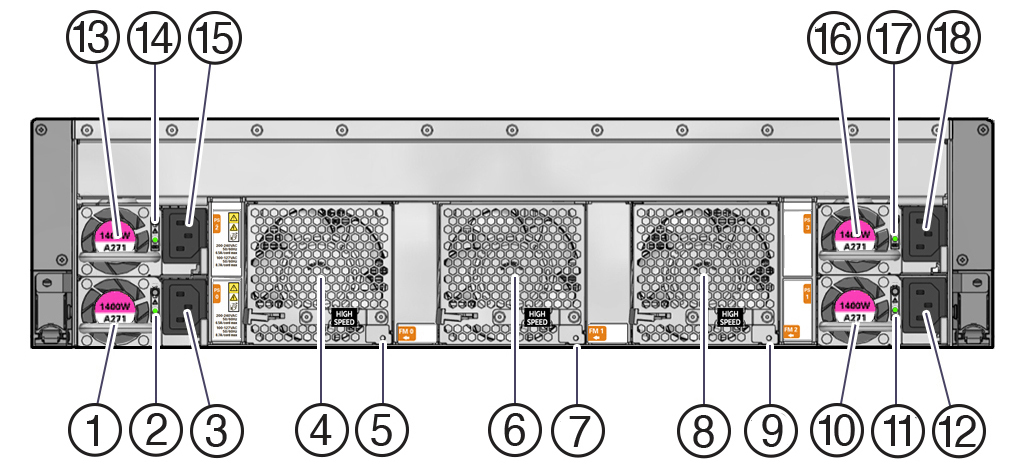

X10-2c GPU L40Sコンピュート・サーバーのバック・パネルを示す図。
コールアウト 説明

1

電源装置(PS 0)

2

PS 0のステータスLED:

  • AC OK LED: 緑色

  • 障害保守要求LED: オレンジ色

3

AC電源入力コネクタ(PS 0)

4

高速ファン・モジュール0 (FM 0)

5

FM 0バイ・カラー・ステータスLED:

  • ファンOK: 緑色

  • ファン・サービスが必要: オレンジ色

  • システム検索: システムを見つけるためにすべてのファン・モジュールが緑色で点滅

6

高速ファン・モジュール1 (FM 1)

7

FM 1バイ・カラー・ステータスLED:

  • ファンOK: 緑色

  • ファン・サービスが必要: オレンジ色

  • システム検索: システムを見つけるためにすべてのファン・モジュールが緑色で点滅

8

高速ファン・モジュール2 (FM 2)

9

FM 2バイ・カラー・ステータスLED:

  • ファンOK: 緑色

  • ファン・サービスが必要: オレンジ色

  • システム検索: システムを見つけるためにすべてのファン・モジュールが緑色で点滅

10

電源装置(PS 1)

11

PS 1のステータスLED:

  • AC OK LED: 緑色

  • 障害保守要求LED: オレンジ色

12

AC電源入力コネクタ(PS 1)

13

電源装置(PS 2)

14

PS 2のステータスLED:

  • AC OK LED: 緑色

  • 障害保守要求LED: オレンジ色

15

AC電源入力コネクタ(PS 2)

16

電源装置(PS 3)

17

PS 3のステータスLED:

  • AC OK LED: 緑色

  • 障害保守要求LED: オレンジ色

18

AC電源入力コネクタ(PS 3)
