2 Oracle Database Applianceの概要
Oracle Database Applianceのモデルでサポートされているコンポーネント、機能および特徴について説明します。
- Oracle Database Appliance X9-2シリーズのコンポーネントおよび機能
Oracle Database Appliance X9-2シリーズでサポートされている各種機能のリストを参照してください。 - Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルおよびバック・パネル
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルおよびバック・パネルの機能の表示と説明を参照してください。 - Oracle Database Appliance X9-2-HAのフロント・パネルおよびバック・パネル
Oracle Database Appliance X9-2-HAのフロント・パネルおよびバック・パネルの機能の表示と説明を参照してください。 - Oracle Database Applianceの仕様
この項では、Oracle Database Applianceの各種モデルについて物理的、電気的および環境的な仕様について説明します。 - テクニカル・サポート
アプライアンスのテクニカル・サポートを受ける方法。
Oracle Database Appliance X9-2シリーズのコンポーネントおよび機能
Oracle Database Appliance X9-2シリーズでサポートされている各種機能のリストを参照してください。
次の表に、Oracle Database Appliance X9-2シリーズ・システムでサポートされているコンポーネントおよび機能の一覧を示します。
| コンポーネント | Oracle Database Appliance X9-2S | Oracle Database Appliance X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|---|---|
|
サーバー・ノード |
単一2RUサーバー。 |
単一2RUサーバー。 |
2つの2RUサーバー・ノード。各サーバー・ノードは、他方のサーバー・ノードから独立して動作します。下側のサーバーはノード0です。上側のサーバーはノード1です。 |
|
CPU |
1個の16コア2.4 GHz Intel Xeon S4314プロセッサ。 |
2個の16コア2.4 GHz Intel Xeon S4314プロセッサ。 |
各サーバー・ノードに2個の16コア2.4 GHz Intel Xeon S4314プロセッサ。 |
|
メモリー |
256 GB – 定格が3200 MT/秒の8個の32 GB低電圧DDR4 RDIMM。 512 GBまでのオプションのメモリー拡張。「オプションのコンポーネントの設置」を参照してください。 |
512 GB – 定格が3200 MT/秒の16個の32 GB低電圧DDR4 RDIMM。 オプションのメモリー拡張は1 TBまで可能です。「オプションのコンポーネントの設置」を参照してください。 |
512 GB – 各サーバー・ノードに定格が3200 MT/秒の16個の32 GB低電圧DDR4 RDIMM。 ノード当たり1 TBまでのオプションのメモリー拡張。2つのサーバー・ノードに同容量のメモリーを設置する必要があります。「オプションのコンポーネントの設置」を参照してください。 |
|
ストレージ・デバイス |
サーバーには、次のものが含まれています:
追加のストレージ・オプションはサポートされていません。 |
サーバーには、次のものが含まれています:
最大10個のオプションのNVMe SSDを追加できます。「オプションのコンポーネントの設置」を参照してください。 |
サーバー・ノードごとに、次のとおりです。
4RUストレージ・シェルフには、次のいずれかの構成が含まれています。
部分的に移入されたストレージ・シェルフの場合、オプションの7.68 TB SAS SSDまたは18 TB SAS HDDを追加できます。「オプションのコンポーネントの設置」を参照してください。 |
|
USB 3.0ポート |
サーバーの背面にある1つの外部ポート。 |
サーバーの背面にある1つの外部ポート。 |
各サーバー・ノードの背面にある1つの外部ポート。 |
|
PCI Express (PCIe) I/Oスロット |
10個の外部ロープロファイルPCIe Gen-4スロット。基本構成は次のとおりです。 PCIeスロット6には、次のいずれかが含まれます:
追加のオプション・カード構成を注文できます。「オプションのコンポーネントの設置」を参照してください。 |
10個の外部ロープロファイルPCIe Gen-4スロット。基本構成は次のとおりです。 PCIeスロット6には、次のいずれかが含まれます:
PCIeスロット10にはOracle Retimer Cardが含まれています。 追加のオプション・カード構成を注文できます。「オプションのコンポーネントの設置」を参照してください。 |
サーバー・ノードごとに10個の外部ロープロファイルPCIe Gen-4スロット。基本構成は次のとおりです。 PCIeスロット1にはデュアルポート(SFP28) 25 Gbイーサネット・アダプタ(ノード・インターコネクト)が含まれています。 PCIeスロット6には、次のいずれかが含まれます:
PCIeスロット2および9には、デュアルポート外部12Gb/秒SAS3ホスト・バス・アダプタが含まれています 追加のオプション・カード構成を注文できます。「オプションのコンポーネントの設置」を参照してください。 |
|
クラスタ・デバイス |
該当なし |
該当なし |
ノードとノードを相互接続した1つの統合クラスタ・デバイスが、SFP28接続のある2つの25GbEポートを通して各サーバー・ノードに用意されています。 |
|
SASポート |
該当なし |
該当なし |
各サーバー・ノードに4つの外部SAS3ポート。 ストレージ・シェルフに8つのSAS3ポート(4つ使用)。 ストレージ拡張シェルフに8つのSAS3ポート(4つ使用)。 |
|
オンボード・イーサネット・ポート |
各サーバーの背面パネルにRJ-45コネクタがある1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバーの背面パネルにRJ-45コネクタがある1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタがある1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
|
ネットワーク管理(NET MGT)ポート |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
各サーバー・ノードの背面パネルにRJ-45コネクタ付きサービス・プロセッサ(SP)専用の1つの10/100/1000Base-Tネットワーク・インタフェース・ポート。 |
|
シリアル管理(SER MGT)ポート |
各サーバーの背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
各サーバーの背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
サーバー・ノードごとに背面パネルに1個のRS-232 RJ-45シリアル・ポート。 |
|
VGAポート |
該当なし |
該当なし |
該当なし |
|
サービス・プロセッサ(SP) |
各サーバーには、次の機能を持つサービス・プロセッサがあります。
|
各サーバーには、次の機能を持つサービス・プロセッサがあります。
|
各サーバー・ノードには、次の機能を持つサービス・プロセッサがあります。
|
|
電源 |
基本構成には、2つのA269.2 1200Wまたは2つのA271/A271A 1400W電源装置が含まれています。システムの電源装置は冗長(N+N)であり、ホットプラグ可能です。A269.2電源装置を備えたシステムでは、100-127または200-240 VAC電源を使用できます。A271/A271A電源装置を備えたシステムでは、高電圧線200-240 VAC電源が必要です。 ノート: 同じシャーシ内でA269.2電源装置とA271/A271A電源装置を混在させることはサポートされていません。 |
基本構成には、2つのA269.2 1200Wまたは2つのA271/A271A 1400W電源装置が含まれています。システムの電源装置は冗長(N+N)であり、ホットプラグ可能です。A269.2電源装置を備えたシステムでは、100-127または200-240 VAC電源を使用できます。A271/A271A電源装置を備えたシステムでは、高電圧線200-240 VAC電源が必要です。 ノート: 同じシャーシ内でA269.2電源装置とA271/A271A電源装置を混在させることはサポートされていません。 |
サーバー・ノードおよびストレージ・シェルフごとに2個のホットプラガブルな電源。 サーバー・ノードには、基本構成にA269.2 1200Wまたは2つのA271/A271A 1400W電源装置が含まれています。システムの電源装置は冗長(N+N)であり、ホットプラグ可能です。A269.2電源装置を備えたシステムでは、100-127または200-240 VAC電源を使用できます。A271/A271A電源装置を備えたシステムでは、高電圧線200-240 VAC電源が必要です。 ノート: 同じシャーシ内でA269.2電源装置とA271/A271A電源装置を混在させることはサポートされていません。DE3-24Cストレージ・シェルフは、100-127または200-240 VAC電源を使用できます |
|
冷却ファン |
サーバーごとに、ホットプラガブルの、シャーシ冷却用の4個の80mmファン・モジュール。各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバーごとに、ホットプラガブルの、シャーシ冷却用の4個の80mmファン・モジュール。各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 それぞれの電源に冷却ファンが付いています。 |
サーバー・ノードごとに、ホットプラガブルの、シャーシ冷却用の4個の80mmファン・モジュール。各ファン・モジュールには、逆回転ファンのペアが2個が内蔵されています(計4個のローター)。 各電源(サーバー・ノードおよびストレージ・シェルフ)に固有の冷却ファンがあります。 |
|
オペレーティング・システム |
Oracle Linux。 |
Oracle Linux。 |
Oracle Linux。 |
|
管理ソフトウェア |
Oracle Integrated Lights Out Manager (ILOM) 5.1。 |
Oracle Integrated Lights Out Manager (ILOM) 5.1。 |
Oracle Integrated Lights Out Manager (ILOM) 5.1。 |
親トピック: Oracle Database Applianceの概要
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルおよびバック・パネル
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルおよびバック・パネルの機能の表示と説明を参照してください。
この項では、Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルおよびバック・パネルについて説明します。他のOracle Database Applianceモデルがある場合は、Oracle Database Applianceの概要にリストされている該当するリンクを選択してください。
- Oracle Database Appliance X9-2S/X9-2Lのフロント・パネル
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルの機能の図と説明を参照してください。 - Oracle Database Appliance X9-2S/X9-2Lのバック・パネル
Oracle Database Appliance X9-2S/X9-2Lのバック・パネルの機能の図と説明を参照してください。
親トピック: Oracle Database Applianceの概要
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネル
Oracle Database Appliance X9-2S/X9-2Lのフロント・パネルの機能の図と説明を参照してください。
Oracle Database Appliance X9-2SおよびOracle Database Appliance X9-2Lサーバーはそれぞれ2RUを使用します。

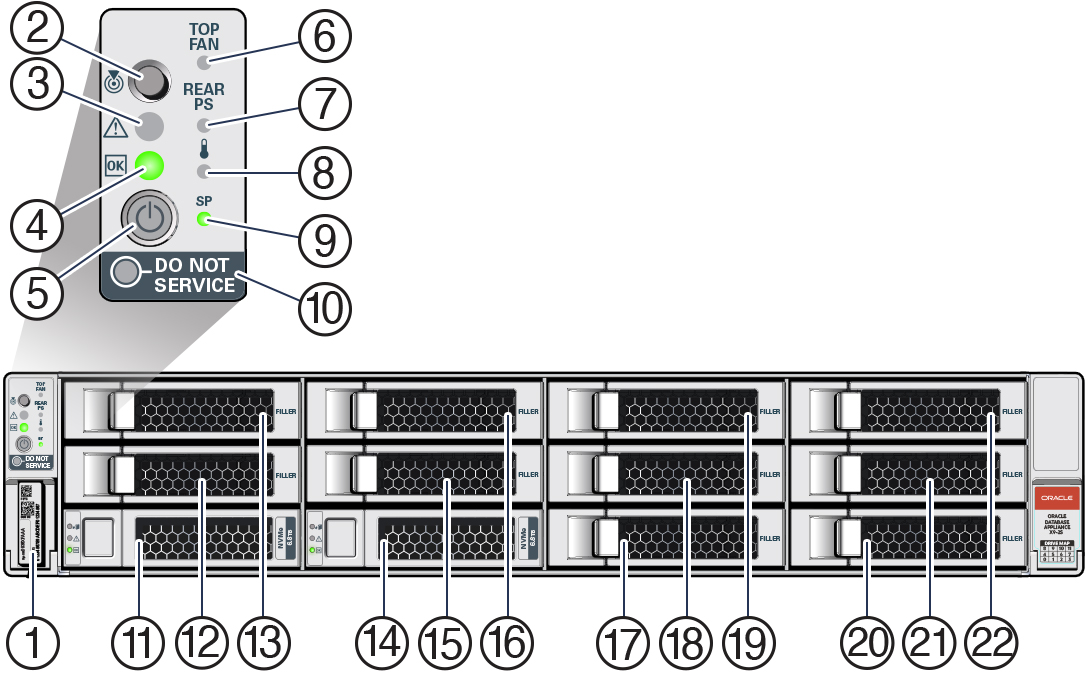

次の図は、標準構成のOracle Database Appliance X9-2S/X9-2Lのフロント・パネルにあるコンポーネントを示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
|
2 |
位置特定LED/ボタン: 白色 |
|
3 |
保守要求LED: オレンジ色 |
|
4 |
電源/OK LED: 緑色 |
|
5 |
電源ボタン |
|
6 |
ファン障害LED: オレンジ色 |
|
7 |
電源(PS)障害LED: オレンジ色 |
|
8 |
システム過熱警告LED: オレンジ色 |
|
9 |
SP OK LED: 緑色 |
|
10 |
保守禁止 |
|
11 - 22 |
フロント・マウント型ドライブ・スロット: スロット0にNVMe0 (コールアウト11)、スロット1にNVMe1 (コールアウト14)、スロット2-11にフィラー・パネル(コールアウト12、13および15-22) |
Oracle Database Appliance X9-2S/X9-2Lのバック・パネル
Oracle Database Appliance X9-2S/X9-2Lのバック・パネルの機能の図と説明を参照してください。

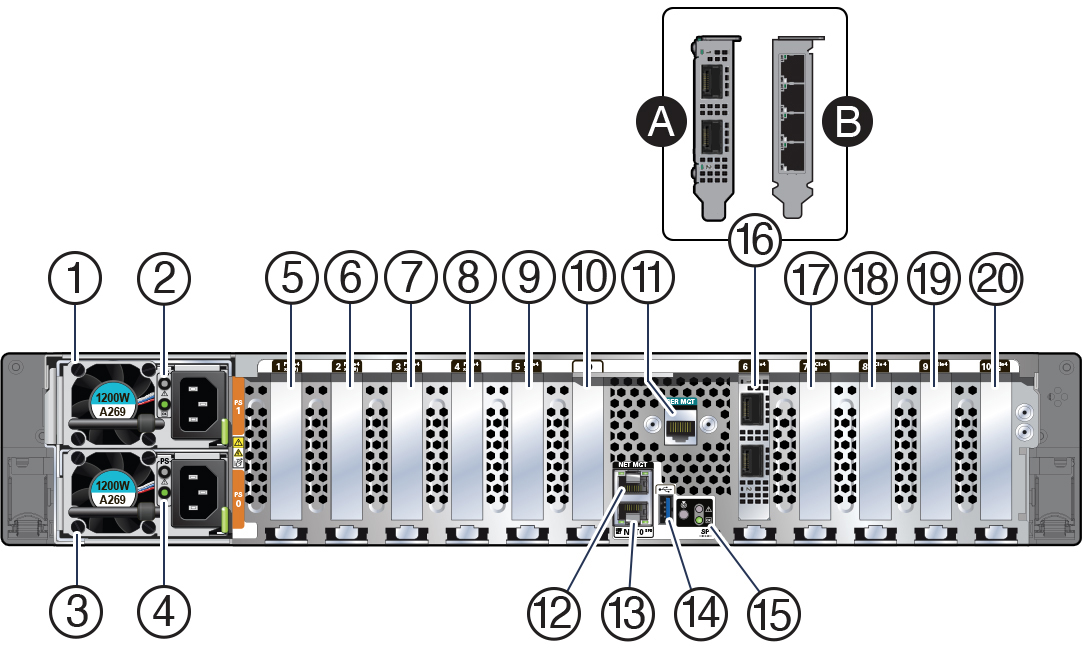

次の図は、Oracle Database Appliance X9-2S/X9-2Lのバック・パネル上のコンポーネントを示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
ファン・モジュール付き電源(PS) 1 |
|
2 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
|
3 |
ファン・モジュール付き電源(PS) 0 |
|
4 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
|
5 |
PCIeカード・スロット1: フィラー・パネル |
|
6 |
PCIeカード・スロット2: フィラー・パネル |
| 7 |
PCIeカード・スロット3: フィラー・パネル |
|
8 |
PCIeカード・スロット4:
|
|
9 |
PCIeカード・スロット5: フィラー・パネル |
|
10 |
未使用 |
|
11 |
SER MGTポート: Oracle ILOMサービス・プロセッサへの接続に使用されるRJ-45シリアル・ポート |
|
12 |
NET MGTポート: Oracle ILOMサービス・プロセッサへの接続に使用されるRJ-45コネクタを備えた10/100/1000Base-Tネットワーク・インタフェース・ポート |
|
13 |
RJ-45コネクタ付きの100/1000BASE-Tネットワーク・インタフェース・ポート: NET 0 |
|
14 |
USB 3.0コネクタ |
|
15 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
|
16 |
PCIeカード・スロット6: パブリック・ネットワーク・インタフェース・カード
|
|
17 |
PCIeカード・スロット7:
|
|
18 |
PCIeカード・スロット8:
|
|
19 |
PCIeカード・スロット9: フィラー・パネル |
|
20 |
PCIeカード・スロット10:
|
Oracle Database Appliance X9-2-HAのフロント・パネルおよびバック・パネル
Oracle Database Appliance X9-2-HAのフロント・パネルおよびバック・パネルの機能の表示と説明を参照してください。
この項では、Oracle Database Appliance X9-2-HAのフロント・パネルおよびバック・パネルについて説明します。他のOracle Database Applianceモデルがある場合は、Oracle Database Applianceの概要にリストされている該当するリンクを選択してください。
- Oracle Database Appliance X9-2-HAのフロント・パネル
Oracle Database Appliance X9-2-HAのフロント・パネルの機能の図と一覧を参照してください。 - Oracle Database Appliance X9-2-HAのバック・パネル
Oracle Database Appliance X9-2-HAのバック・パネルの機能の図と一覧を参照してください。
親トピック: Oracle Database Applianceの概要
Oracle Database Appliance X9-2-HAのフロント・パネル
Oracle Database Appliance X9-2-HAのフロント・パネルの機能の図と一覧を参照してください。
Oracle Database Appliance X9-2-HAには、2つのサーバー・ノード(Oracle Server X9-2Lが2つ)およびOracle DE3-24Cストレージ・シェルフが含まれています。ユニット全体で8RUです。オプションのストレージ拡張シェルフには、追加で4RUが必要で、合計で12RUに増加します。

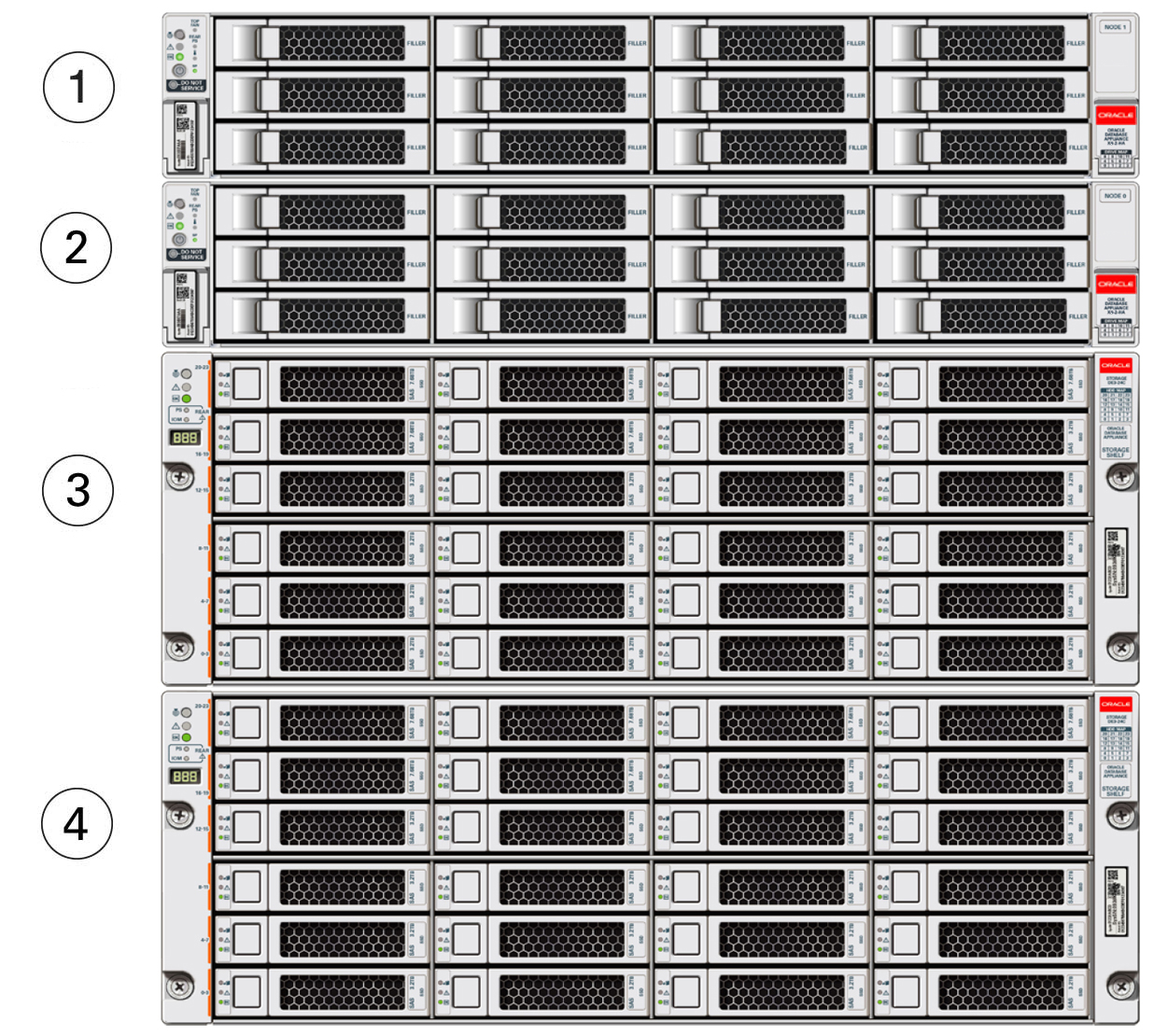

次の図は、オプションのストレージ拡張シェルフを含むOracle Database Appliance X9-2-HAの前面を示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE3-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE3-24C) |
- サーバー・ノードのフロント・パネルの機能
Oracle Database Appliance X9-2-HAサーバー・ノードのフロント・パネルの機能の図と一覧を参照してください。 - ストレージ・シェルフのフロント・パネルの機能
Oracle Database Appliance X9-2-HAストレージ・シェルフのフロント・パネルの機能の図と一覧を参照してください。
サーバー・ノードのフロント・パネルの機能
Oracle Database Appliance X9-2-HAサーバー・ノードのフロント・パネルの機能の図と一覧を参照してください。

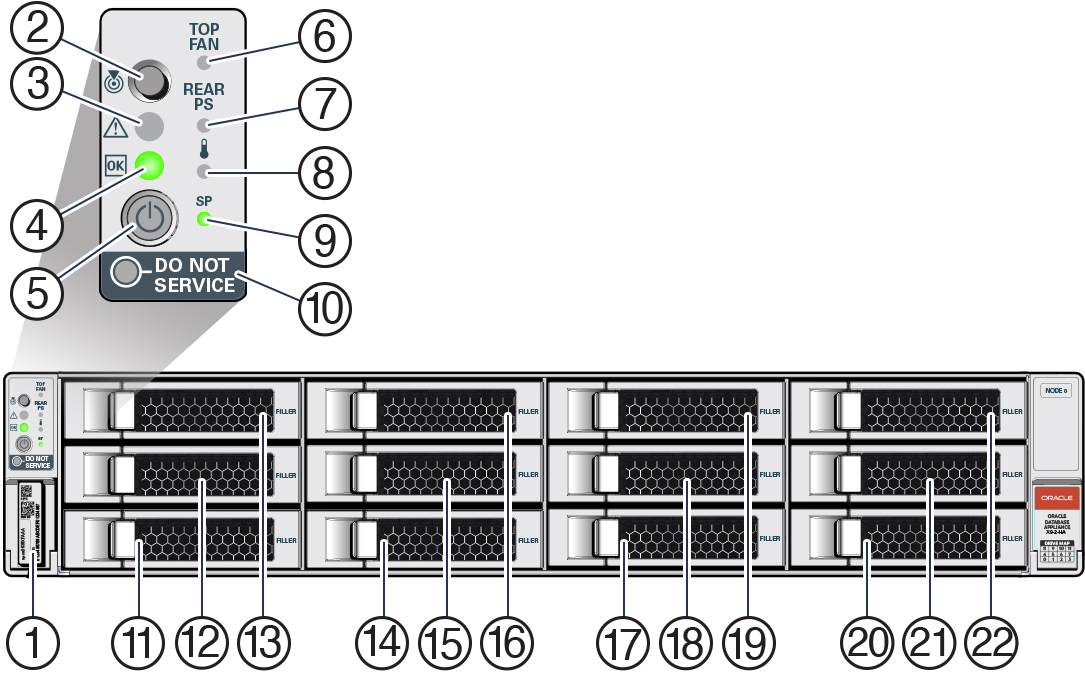

次の図は、Oracle Database Appliance X9-2-HAサーバー・ノードのフロント・パネル上のコンポーネントを示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
製品シリアル番号(PSN)ラベルとラジオ周波識別(RFID)タグ |
|
2 |
位置特定LED/ボタン: 白色 |
|
3 |
保守要求LED: オレンジ色 |
|
4 |
電源/OK LED: 緑色 |
|
5 |
電源ボタン |
|
6 |
ファン障害LED: オレンジ色 |
|
7 |
電源(PS)障害LED: オレンジ色 |
|
8 |
システム過熱警告LED: オレンジ色 |
|
9 |
SP OK LED: 緑色 |
|
10 |
保守禁止 |
|
11 - 22 |
フロント・マウント型ドライブ・スロット0-11 (フィラー・パネル) |
ノート:
Oracleサポート・サービスに連絡する場合、シリアル番号のかわりに最上位レベル識別子(TLI)を使用します。いずれかのサーバー・ノードの上部を見るか、ストレージ・シェルフの上部で、TLIを確認できます。詳細は、「テクニカル・サポート」を参照してください。
ストレージ・シェルフのフロント・パネルの機能
Oracle Database Appliance X9-2-HAストレージ・シェルフのフロント・パネルの機能の図と一覧を参照してください。
次の図は、Oracle Database Appliance X9-2-HAストレージ・シェルフのフロント・パネルの機能を示しています。
ノート:
ストレージ・シェルフには、3つの基本構成があります。2つの完全に移入された構成と、1つの部分的に移入された構成(ディスク・スロット6-23はフィラー・パネル)です。デプロイメントが失敗する可能性があるため、基本構成のディスクの移動または切替えは試行しないでください。
部分的に移入された基本構成ストレージ・シェルフをアップグレードして、空のスロットにディスクを追加することもできます。「オプションのコンポーネントの設置」を参照してください。基本構成を完全に移入されたストレージ・シェルフにアップグレードすると、必要に応じて後でストレージ拡張シェルフを追加できます。
図gxxxx-x8-2ha_storage_shelf_front_callouts.jpgの説明
| コールアウト | 説明 |
|---|---|
|
1 |
ストレージ・シェルフの位置特定インジケータ |
|
2 |
ストレージ・シェルフの障害インジケータ |
|
3 |
ストレージ・シェルフのOK/電源インジケータ |
|
4 |
ストレージ・シェルフの電源障害インジケータ |
|
5 |
ストレージ・シェルフのIOモジュール障害インジケータ |
|
6 |
ドライブ取外し準備完了インジケータ |
|
7 |
ドライブ障害インジケータ |
|
8 |
ドライブの電源/アクティビティ・インジケータ |
Oracle Database Appliance X9-2-HAのバック・パネル
Oracle Database Appliance X9-2-HAのバック・パネルの機能の図と一覧を参照してください。
この項では、Oracle Database Appliance X9-2-HAのバック・パネルの機能について説明します。

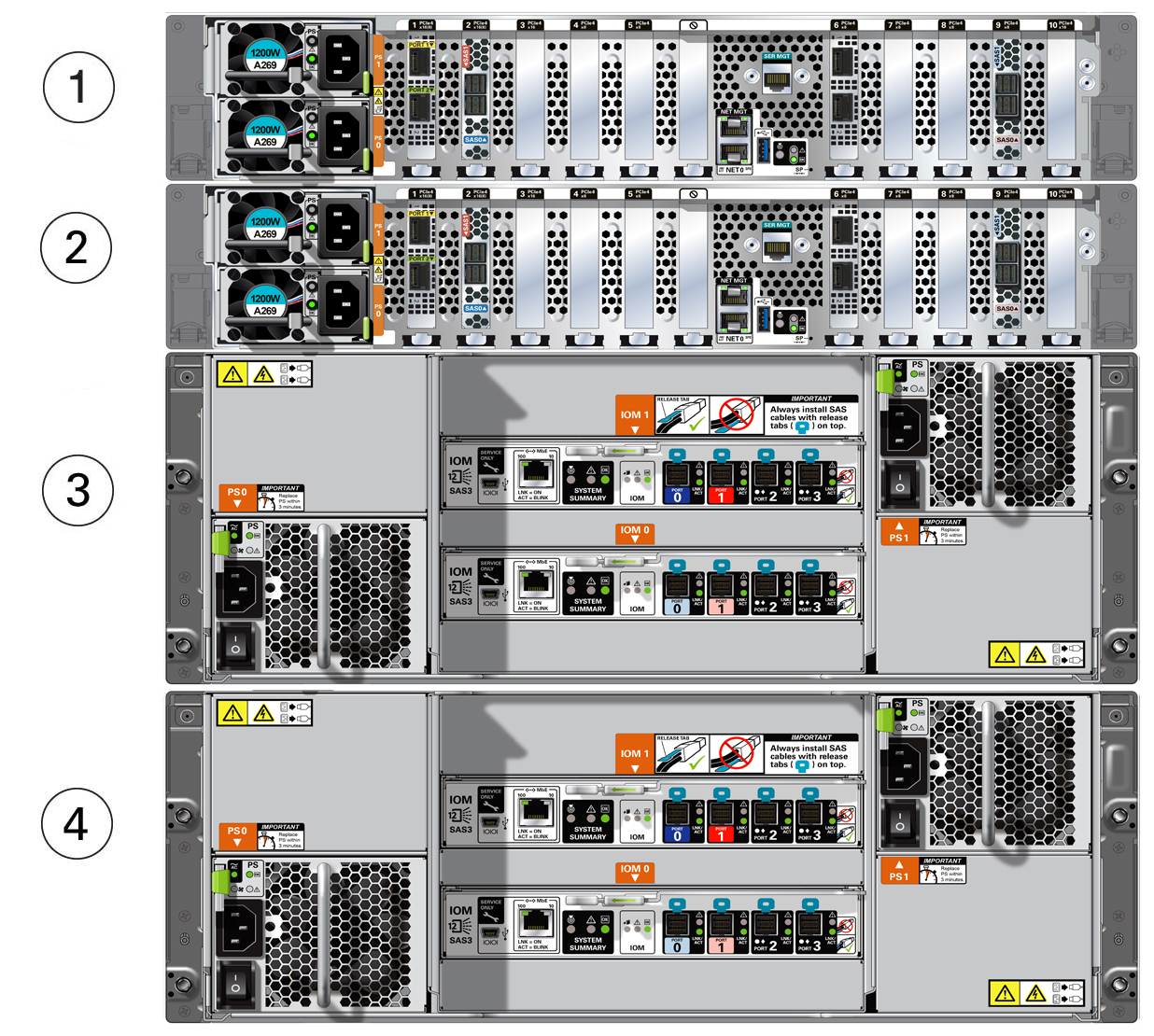

次の図は、Oracle Database Appliance X9-2-HAを示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
サーバー・ノード1 |
|
2 |
サーバー・ノード0 |
|
3 |
ストレージ・シェルフ(DE3-24C) |
|
4 |
オプションのストレージ拡張シェルフ(DE3-24C) |
- サーバー・ノードのバック・パネルの機能
Oracle Database Appliance X9-2-HAサーバー・ノードのバック・パネルの機能の図と一覧を参照してください。 - ストレージ・シェルフのバック・パネルの機能
Oracle Database Appliance X9-2-HAストレージ・シェルフのバック・パネルの機能の図と一覧を参照してください。
サーバー・ノードのバック・パネルの機能
Oracle Database Appliance X9-2-HAサーバー・ノードのバック・パネルの機能の図と一覧を参照してください。

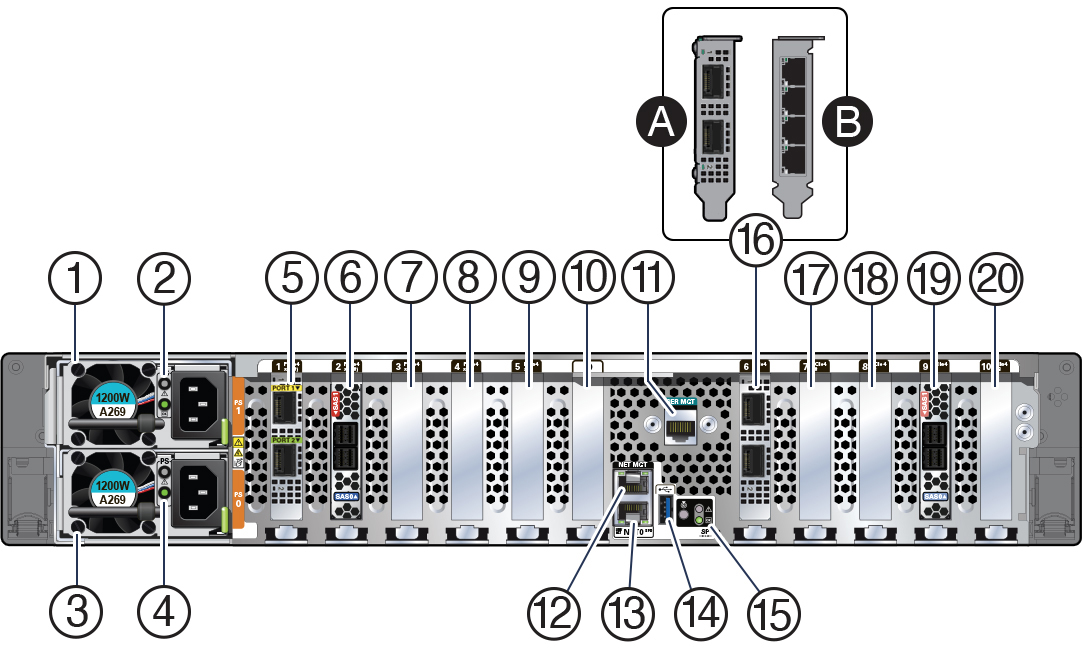

次の図は、Oracle Database Appliance X9-2-HAサーバー・ノードのバック・パネル上のコンポーネントを示しています。
| コールアウト | 説明 |
|---|---|
|
1 |
ファン・モジュール付き電源(PS) 1 |
|
2 |
電源(PS) 1ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
|
3 |
ファン・モジュール付き電源(PS) 0 |
|
4 |
電源(PS) 0ステータス・インジケータ: 保守要求LED: オレンジ色、AC OK LED: 緑色 |
|
5 |
PCIeカード・スロット1: Oracle Dual Port 25Gb Ethernet Adapterでは、サーバー・ノード間のプライベート・クラスタ相互接続用にSFP28接続を持つ2個のポートが提供されます。 |
|
6 |
PCIeカード・スロット2: サーバーをストレージ・シェルフおよびストレージ拡張シェルフに接続するのに使用される2個のSAS3コネクタが提供されます |
|
7 |
PCIeカード・スロット3: フィラー・パネル |
|
8 |
PCIeカード・スロット4: フィラー・パネル、またはオプションのOracle Dual Port 25Gb Ethernet Adapter、またはオプションのOracle Quad Port 10GBase-T Adapter |
|
9 |
PCIeカード・スロット5: フィラー・パネル |
|
10 |
未使用 |
|
11 |
SER MGTポート: Oracle ILOMサービス・プロセッサへの接続に使用されるRJ-45シリアル・ポート |
|
12 |
NET MGTポート: Oracle ILOMサービス・プロセッサへの接続に使用されるRJ-45コネクタを備えた10/100/1000Base-Tネットワーク・インタフェース・ポート |
|
13 |
RJ-45コネクタ付きの100/1000BASE-Tネットワーク・インタフェース・ポート: NET 0 |
|
14 |
USB 3.0コネクタ |
|
15 |
システムのステータス・インジケータ。位置特定LED: 白色、保守要求LED: オレンジ色、電源/OK LED: 緑色 |
|
16 |
PCIeカード・スロット6: パブリック・ネットワーク・インタフェース・カード
|
|
17 |
PCIeカード・スロット7: フィラー・パネル |
|
18 |
PCIeカード・スロット8: フィラー・パネル、またはオプションのOracle Dual Port 25Gb Ethernet Adapter、またはオプションのOracle Quad Port 10GBase-T Adapter |
|
19 |
PCIeカード・スロット9: サーバーをストレージ・シェルフおよびストレージ拡張シェルフに接続するのに使用される2個のSAS3コネクタが提供されます |
|
20 |
PCIeカード・スロット10: フィラー・パネル |
ストレージ・シェルフのバック・パネルの機能
Oracle Database Appliance X9-2-HAストレージ・シェルフのバック・パネルの機能の図と一覧を参照してください。

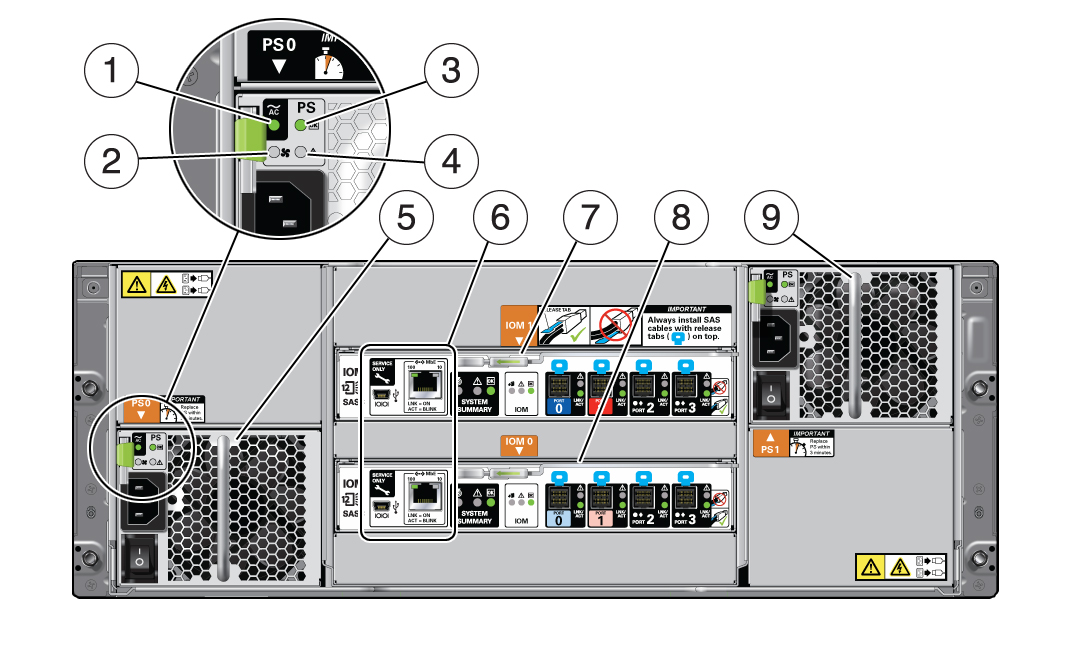

次の図は、Oracle Database Appliance X9-2-HAストレージ・シェルフのバックの機能を示しています。
ノート:
ストレージ・シェルフのネットワーク・ポートは、サービス・エンジニアのみが使用します。
| コールアウト | 説明 |
|---|---|
|
1 |
AC電源インジケータ |
|
2 |
ファン障害インジケータ |
|
3 |
電源装置のステータス・インジケータ |
|
4 |
DC電源障害インジケータ |
|
5 |
ファン・モジュール0付き電源 |
|
6 |
サービス・ポート(Oracle Service専用に予約済) |
|
7 |
SAS I/Oモジュール1 |
|
8 |
SAS I/Oモジュール0 |
|
9 |
ファン・モジュール1付き電源 |
Oracle Database Applianceの仕様
この項では、Oracle Database Applianceの各種モデルの物理的、電気的および環境的な仕様について説明します。
- Oracle Database Appliance X9-2シリーズの物理的仕様
- Oracle Database Appliance X9-2シリーズの電気仕様
- Oracle Database Appliance X9-2シリーズの環境仕様
親トピック: Oracle Database Applianceの概要
Oracle Database Appliance X9-2シリーズの物理的仕様
| 項目 | Oracle Database Appliance X9-2S | Oracle Database Appliance X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|---|---|
|
高さ |
86.9mm (3.4インチ) |
86.9mm (3.4インチ) |
サーバー・ノードごとに86.9mm (3.4インチ) ストレージ・シェルフごとに175mm (6.9インチ) |
|
幅 |
445mm (17.5インチ) |
445mm (17.5インチ) |
サーバー・ノードごとに445mm (17.5) ストレージ・シェルフごとに483mm (19インチ) |
|
奥行き |
759.4mm (29.9インチ) |
759.4mm (29.9インチ) |
サーバー・ノードごとに759.4mm (29.9インチ) ストレージ・シェルフごとに630mm (24.8インチ) |
|
重量 |
28.6kg (63ポンド) |
28.6kg (63ポンド) |
サーバー・ノードごとに28.6kg (63ポンド) ストレージ・シェルフごとに38.0kg (84ポンド) |
親トピック: Oracle Database Applianceの仕様
Oracle Database Appliance X9-2シリーズの電気仕様

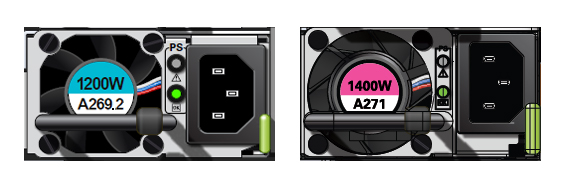

サーバーでサポートされている電源装置には、A269.2またはA271/A271Aの2つのタイプがあります。各電源装置には、取り付けられているものを示すラベルがあります(次の図を参照)。どちらのタイプも、次の表で説明します。
ノート:
A271およびA271A電源装置は機能的に同じです。どちらもシステムでサポートされています。
| 項目 | Oracle Database Appliance X9-2S | Oracle Database Appliance X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|---|---|
|
サーバー・ノード電源出力の定格最大 |
A269.2電源装置を備えたシステムの場合: 100-127 VACで1200W、200-240 VACで1200W A271/A271A電源装置を備えたシステムの場合: 200-240 VACで1400W |
A269.2電源装置を備えたシステムの場合: 100-127 VACで1200W、200-240 VACで1200W A271/A271A電源装置を備えたシステムの場合: 200-240 VACで1400W |
A269.2電源装置を備えたサーバー・ノードの場合: 100-127 VACでは1200W、200-240 VACでは1200W A271/A271A電源装置を備えたサーバー・ノードの場合: 200-240 VACで1400W |
|
サーバー・ノードAC電源 |
A269.2電源装置を備えたシステムの場合: 10A (100-127 VAC)、または7A (200-240 VAC) A271電源装置を備えたシステムの場合: 200-240 VACで10A |
A269.2電源装置を備えたシステムの場合: 10A (100-127 VAC)、または7A (200-240 VAC) A271電源装置を備えたシステムの場合: 200-240 VACで10A |
A269.2電源装置を備えたサーバー・ノードの場合: 100-127 VACで10A、200-240 VACで7A A271電源装置を備えたサーバー・ノードの場合: 200-240 VACで10A |
|
ストレージ・シェルフ電源出力の定格最大 |
含まれません |
含まれません |
100-127 VACで580W 200-240 VACで580W |
|
ストレージ・シェルフAC電源 |
含まれません |
含まれません |
100-127 VACで8A 220-240 VACで3A |
|
電力使用量 |
電力消費量の詳細は、Oracle Server X9-2Lの電力計算機を参照してください。 |
電力消費量の詳細は、Oracle Server X9-2Lの電力計算機を参照してください。 |
2つのサーバー・ノード
ストレージ・シェルフ(24 SSD)
ストレージ・シェルフ(6 SSD、18 HDD)
|
親トピック: Oracle Database Applianceの仕様
Oracle Database Appliance X9-2シリーズの環境仕様
| 項目 | Oracle Database Appliance X9-2S | Oracle Database Appliance X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|---|---|
|
動作温度 |
5°Cから35°C (41°Fからto 95°F) |
5°Cから35°C (41°Fからto 95°F) |
5°Cから35°C (41°Fからto 95°F) |
|
非動作温度 |
-40°Cから70°C (-40°Fから158°F) |
-40°Cから70°C (-40°Fから158°F) |
-40°Cから70°C (-40°Fから158°F) |
|
動作湿度 |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
10%から90%の相対湿度、結露なし |
|
非動作湿度 |
最大93%の相対湿度、結露なし |
最大93%の相対湿度、結露なし |
最大93%の相対湿度、結露なし |
|
動作高度 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国市場では規制により、最高高度2,000 m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000 m (6,560フィート)に設置が制限される場合があります)。 |
最高3,000m* (9,840フィート)、高度900m以上では300m上昇するたびに最高周囲温度が1°C低下 * 中国を除く(中国では規制により、最高高度2,000 m (6,560フィート)に設置が制限される場合があります)。 |
|
非動作高度 |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
最高12,000m(39,370ft) |
|
冷却 |
電力消費量の詳細は、Oracle Server X9-2Lの電力計算機を参照してください |
電力消費量の詳細は、Oracle Server X9-2Lの電力計算機を参照してください |
サーバー・ノード: Oracle Server X9-2Lの電力計算機を参照してください ストレージ・シェルフ
|
|
騒音 |
7.1ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
7.1ベル(A特性、動作時)、7.0ベル(A特性、待機時) |
8.1ベル(A特性、動作時)、5.8ベル(A特性、待機時) |
親トピック: Oracle Database Applianceの仕様
テクニカル・サポート
アプライアンスのテクニカル・サポートを受ける方法。
テクニカル・サポートは、次の場所を参照してください。
https://support.oracle.com/portal/
| Oracle Database Appliance X9-2S/X9-2L | Oracle Database Appliance X9-2-HA |
|---|---|
|
システムのフロント・パネル、システムの上部、システムに同梱されているお客様情報シートのいずれかに記載されているシリアル番号を報告してください。 サーバー・ノードをスライドレールで数インチ引き出すだけで、システムの上部でシリアル・ラベルを確認できます。ケーブルを取り外したり、伸ばされたメンテナンス位置までスライドする必要はありません。 |
最上位識別子(TLI)を報告してください。TLIを確認するには、お客様情報シート、またはサーバー・ノードかストレージ・シェルフの上部の前方に向かって左側をご覧ください。 TLI部品番号およびTLIシリアル番号は、アプライアンスのファクトリバンドル・サーバー・ノードで同一です。次の図に、最上位レベル識別子ラベルの例を示します。 アプライアンスがラック内にあってTLIを確認できない場合、次のいずれかを行ってください。
|
親トピック: Oracle Database Applianceの概要
