2.1 着信処理

ゲートウェイは、リモート・ゲートウェイからのTCP/IP接続リクエストの着信をリスニングします。リクエストを受信すると、着信セッションが確立され、そのセッションを介してリモート・ゲートウェイからサービスに対するリクエストを送信できる状態になります。

次の図に示すように、リモート・システムからリクエストが受信されると、そのリクエストはIMSに中継され、IMSによって適切なサーバー・トランザクションがリクエストを処理するようにスケジュールされます。レスポンスが要求されている場合は、サーバー・トランザクションはレスポンスをIMSメッセージ・キューに格納します。TMA TCP GatewayがOTMAクライアントとして実行されている場合、レスポンスはトランザクション・パイプ宛てのキューに格納され、システム間結合機能(XCF)を介してクライアントに配信されます。レスポンスはTCP/IP接続を介してリモート・システムに戻されます。

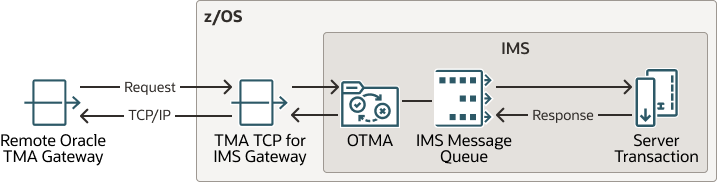

図2-2 IMSの着信処理
