2.1.1 CICS/ESA DPLに対するATMIクライアント・リクエスト/レスポンス

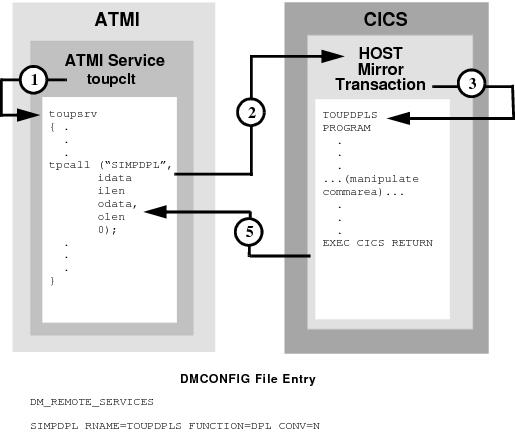

図2-1 DMCONFIGファイルのエントリ

1. ATMIクライアントによりtoupsrvサービスが呼び出されます。
2. toupsrvサービスにより、DMCONFIGファイルのDM_REMOTE_SERVICESセクションで公開されているSIMPDPLに対して、tpcallが発行されます。
3. ホスト・ミラー・トランザクションにより、TOUPDPLSプログラムが開始され、idataバッファ・コンテンツが処理に渡されます。
4. TOUPDPLSプログラムによりデータが処理されます。
5. CICS/ESAサーバーにより、commareaがクライアントのodataバッファに戻されます。
