2.1.2 CICS/ESA DPLに対するATMIクライアント非同期リクエスト/レスポンス

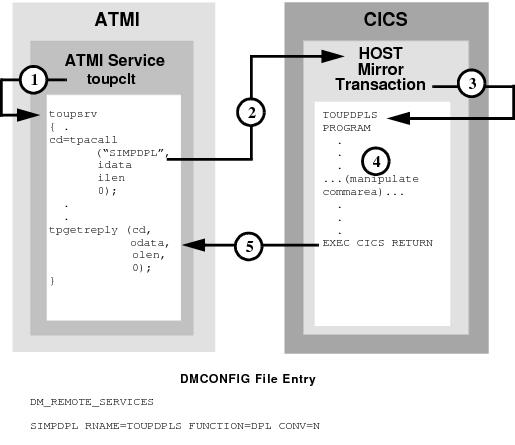

図2-2 DMCONFIGファイルのエントリ

1. ATMIクライアントによりtoupsrvサービスが呼び出されます。
2. toupsrvサービスにより、DMCONFIGファイルのDM_REMOTE_SERVICESセクションで公開されているSIMPDPLに対して、tpacallが発行されます。
3. ホスト・ミラー・トランザクションにより、TOUPDPLSプログラムが開始され、idataバッファ・コンテンツが処理に渡されます。
4. TOUPDPLSプログラムによりデータが処理されます。
5. CICS/ESAシステムにより、commareaがクライアントのtpgetreply odataバッファに戻されます。
