2.1.3 CICS/ESA DPLに対するATMIクライアント非同期リクエスト/レスポンス(応答なし)

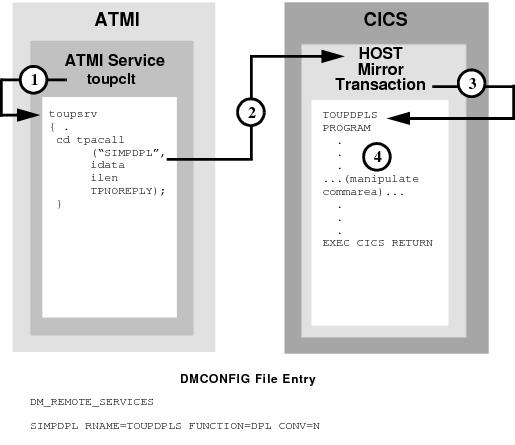

図2-3 DMCONFIGファイルのエントリ

1. ATMIクライアントによりtoupsrvサービスが呼び出されます。
2. toupsrvサービスにより、DMCONFIGファイルのDM_REMOTE_SERVICESセクションで公開されているSIMPDPLに対して、tpacallが発行されます。toupsrvサービスはTPNOREPLYを使用して、応答が想定されていないことを指定します。
3. ホスト・ミラー・トランザクションにより、TOUPDPLSプログラムが開始され、idataバッファ・コンテンツが処理に渡されます。
4. TOUPDPLSプログラムによりデータが処理されます。
