2.2.1 CICS/ESA DTPに対するATMIクライアント・リクエスト/レスポンス

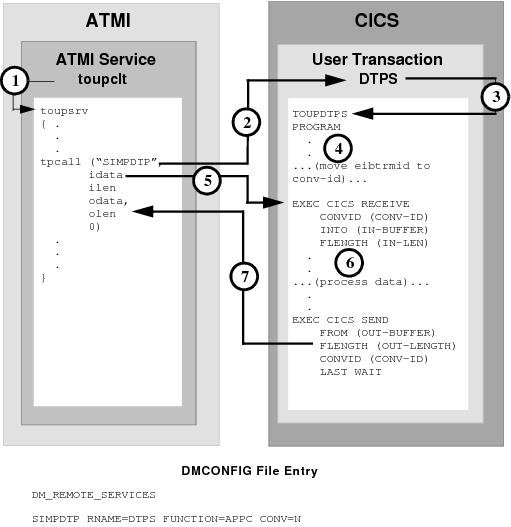

図2-10 DMCONFIGファイルのエントリ

1. ATMIクライアントによりtoupsrvサービスが呼び出されます。
2. toupsrvサービスにより、DMCONFIGファイルのDM_REMOTE_SERVICESセクションで公開されているSIMPDTPに対して、tpcallが発行されます。
3. ユーザー・トランザクションDTPSにより、TOUPDTPSプログラムが起動されます。
4. eibtrmidをプログラム変数に保存することをお薦めします。この値は、CICS/ESA APPC verbでの特定の対話の識別に使用される場合があります。
5. EXEC CICS RECEIVEコマンドによりidataバッファ・コンテンツが受信され、処理に渡されます
6. TOUPDTPSプログラムによりデータが処理されます。
7. EXEC CICS SENDコマンドにより、OUT-BUFFERコンテンツがクライアントのodataバッファに戻されます。LASTは対話が完了したことを示します。WAITはデータ受信が完了するまで処理を一時停止します。
