2.1.8 トランザクションCICS/ESA DPLからATMIリクエスト/レスポンス・サーバー

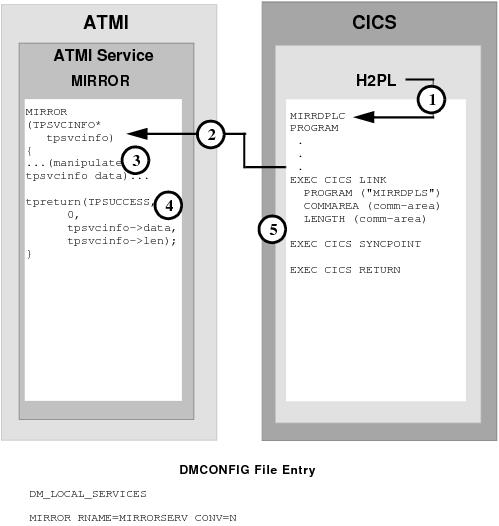

図2-8 DMCONFIGファイルのエントリ

1. ユーザーが入力したH2PLにより、MIRRDPLCプログラムが起動します。
2. EXEC CICS LINKコマンドにより、(DMCONFIGファイルのDM_LOCAL_SERVICESセクションの)MIRRDPLSにマップされている公開済のサービスが実行されます。起動したサービスはCICS/ESAトランザクションに含まれます。
3. MIRRORサービスによりデータが処理されます。
4. tpreturn呼出しにより、データがcommarea バッファに戻されます。
5. EXEC CICS SYNCPOINTは、対話が正常に終了したことを示す明示的なコミット・リクエストです。トランザクション内のすべての更新済リソースがコミットされます。
