3 スキーマの図

次の図は、サンプル・データベース・スキーマの構造を示しています。

サンプル・スキーマの図

図3-1に、サンプル・スキーマhrおよびoeとその関係を示します。これらのスキーマのスクリプトおよび表の説明の詳細は、HRスキーマおよびOEスキーマを参照してください。

図3-2にスキーマcoを示します。このスキーマのスクリプトおよび表の説明の詳細は、COスキーマを参照してください。

図3-3にスキーマshを示します。このスキーマのスクリプトおよび表の説明の詳細は、SHスキーマを参照してください。

図3-4にスキーマpmを示します。このスキーマのスクリプトおよび表の説明の詳細は、PMスキーマを参照してください。

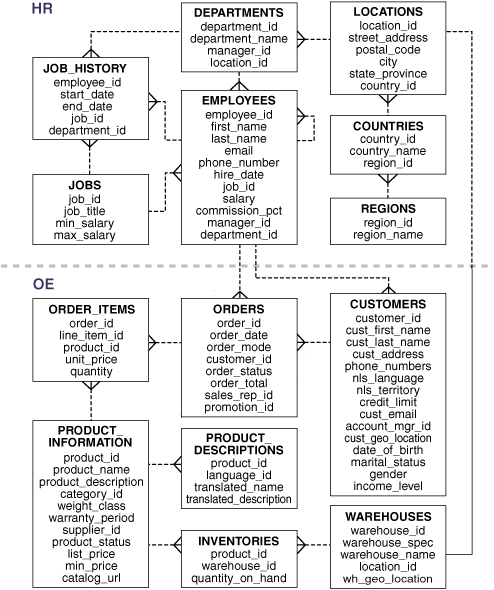

図3-1 サンプル・スキーマHRおよびOE

図3-1の説明が続きます
「図3-1 サンプル・スキーマHRおよびOE」の説明

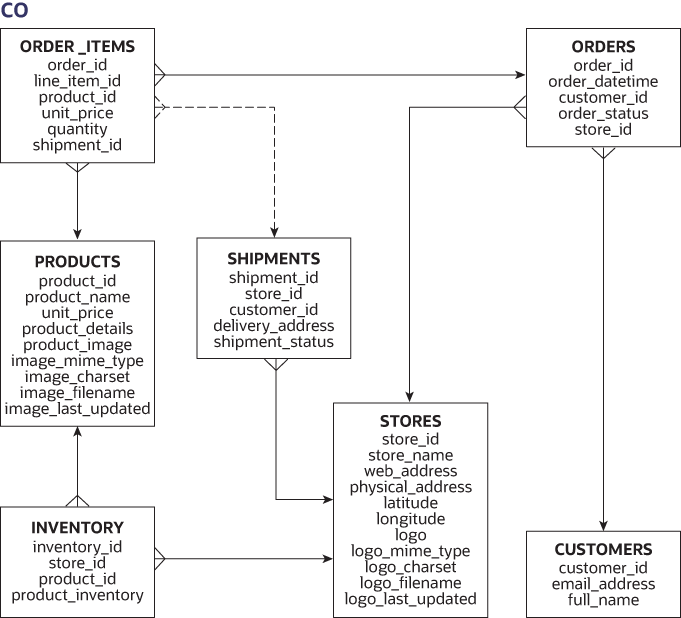

図3-2 サンプル・スキーマCO

図3-2の説明が続きます
「図3-2 サンプル・スキーマCO」の説明

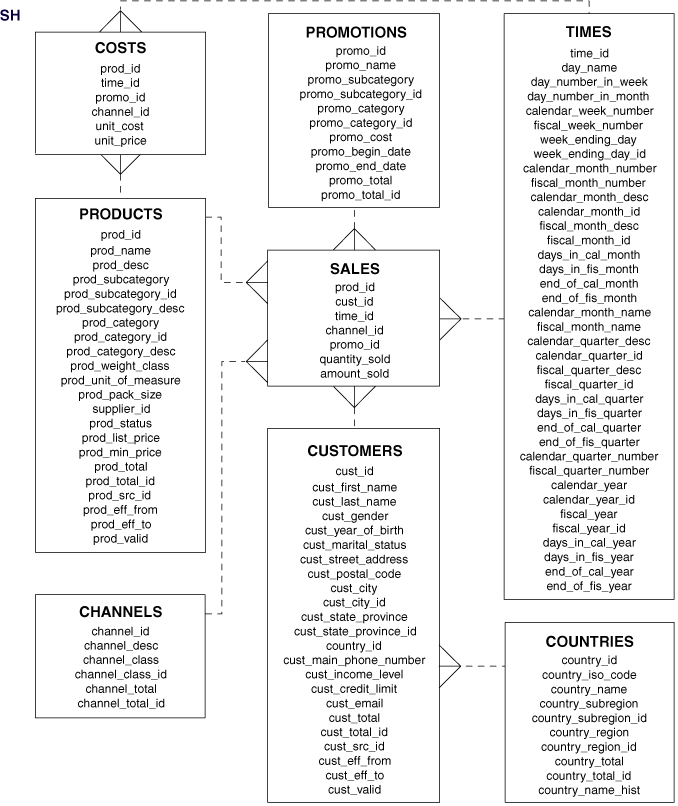

図3-3 サンプル・スキーマSH

図3-3の説明が続きます
「図3-3 サンプル・スキーマSH」の説明

図3-4 サンプル・スキーマOEおよびPM

図3-4の説明が続きます
「図3-4 サンプル・スキーマOEおよびPM」の説明
