3.12.17 Sun Fire X4270 M2を使用したExadata Storage Serverのイメージ

次の図に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverの前面図を示します。

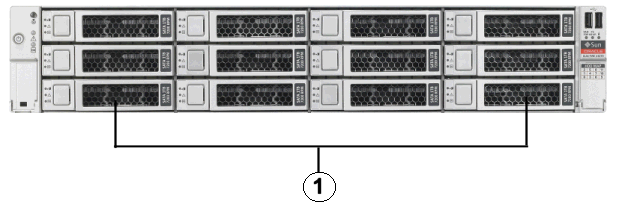

図3-33 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverの前面図

図3-33の説明が続く
「図3-33 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverの前面図」の説明
  1. ハード・ディスク・ドライブ。上位ドライブは、左から右にHDD2、HDD5、HDD8およびHDD11です。中位ドライブは、左から右にHDD1、HDD4、HDD7およびHDD10です。下位ドライブは、左から右にHDD0、HDD3、HDD6およびHDD9です。

次の図に、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverの背面図を示します。

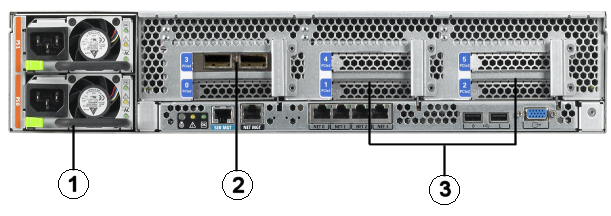

図3-34 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverの背面図

図3-34の説明が続く
「図3-34 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverの背面図」の説明
  1. 電源。

  2. InfiniBandホスト・チャネル・アダプタPCI Expressモジュール。

  3. Sun Flash Accelerator F20 PCIeカード。
