3.12.16 Exadata Storage Server X3-2Lのイメージ

次の図に、Exadata Storage Server X3-2L Serverの前面図を示します。ハード・ドライブには、左下から始まり左から右へと番号が付けられます。下段のドライブの番号は0、1、2および3です。中段のドライブの番号は4、5、6および7です。上段のドライブの番号は8、9、10および11です。

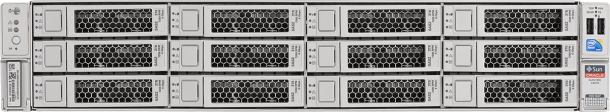

図3-31 Exadata Storage Server X3-2L Serverの前面図

図3-31の説明が続く
「図3-31 Exadata Storage Server X3-2L Serverの前面図」の説明

次の図に、Exadata Storage Server X3-2L Serverの背面図を示します。

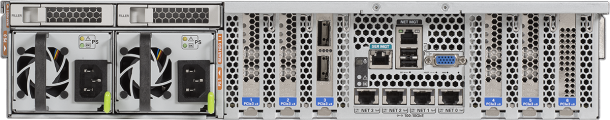

図3-32 Exadata Storage Server X3-2L Serverの背面図

図3-32の説明が続く
「図3-32 Exadata Storage Server X3-2L Serverの背面図」の説明
