5.2 X8Mラックの2ラック配線

この項では、2つのX8Mラック(どちらもRoCEネットワーク・ファブリックを使用する)を接続するための配線表を示します。

ノート:

複数のラックをまとめて配線するための配線表記では、次の表記規則が使用されました。

• スパイン・スイッチ(SSとも呼ばれます)は、すべてのラックのU1にあります。

• リーフ・スイッチは、下位リーフ(LL)と上位リーフ(UL)と呼ばれます。

• リーフ・スイッチは次の場所にあります。

  • Oracle Exadata X8M-2またはStorage Expansion Rack X8M-2のラック・ユニット20 (U20)および22 (U22)

  • Oracle Exadata X8M-8のラック・ユニット21 (U21)およびラック・ユニット23 (U23)

• 次のリストに示すケーブル長は、ラックが相互に隣接していること、ケーブルが上げ床を経由して配線されていること、およびラック間の配線に障害物がないことを前提としています。ラックが隣接していないか、頭上の配線トレイを使用している場合は、長いケーブル長が必要になる場合があります。100メートルまでのケーブル長がサポートされています。

• 5mを超える長さでサポートされているのは、光ケーブル(追加のトランシーバを使用)のみです。

• 3台のデータベース・サーバーおよび11台のストレージ・サーバーがあるX8M-8システムの場合のみ、次のマルチラック配線情報を調整する必要があります。このようなシステムでのみ、リーフ・スイッチのポート30はデータベース・サーバーに接続され、スイッチ間リンクとしては使用されません。したがって、次の表では、リーフ・スイッチのポート番号30への接続は、かわりに同じリーフ・スイッチのポート番号34に接続する必要があります。たとえば、R1-UL-P30はR1-UL-P34に変更し、R1-LL-P30はR1-LL-P34に変更する必要があります。これらの変更は、3台のデータベース・サーバーと11台のストレージ・サーバーを持つX8M-8システムにのみ適用されます。

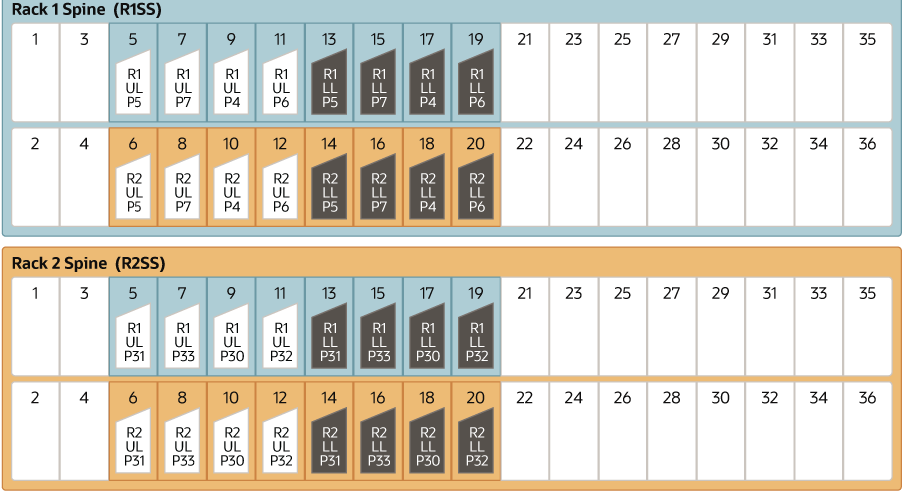

次の図に、2つのラックをまとめて配線する場合の2つのスパイン・スイッチ(R1 SSとR2 SS)のケーブル接続を示します。

図x8m-multi-rack-2-cabling-guide.epsの説明

次の表で、2つのラックを配線する場合の最初のスパイン・スイッチ(R1 SS)のケーブル接続を説明します。

表2-1 5ラック・システムの最初のラックのリーフ・スイッチ接続

リーフ・スイッチ	接続	ケーブル長
ラック1内のR1 UL	R1-UL-P5からR1-SS-P5 R1-UL-P7からR1-SS-P7 R1-UL-P4からR1-SS-P9 R1-UL-P6からR1-SS-P11	3メートル
R1 ULからラック2	R1-UL-P31からR2-SS-P5 R1-UL-P33からR2-SS-P7 R1-UL-P30からR2-SS-P9 R1-UL-P32からR2-SS-P11	5メートル
ラック1内のR1 LL	R1-LL-P5からR1-SS-P13 R1-LL-P7からR1-SS-P15 R1-LL-P4からR1-SS-P17 R1-LL-P6からR1-SS-P19	3メートル
R1 LLからラック2	R1-LL-P31からR2-SS-P13 R1-LL-P33からR2-SS-P15 R1-LL-P30からR2-SS-P17 R1-LL-P32からR2-SS-P19	5メートル

次の表で、2つのラックを配線する場合の2番目のスパイン・スイッチ(R2 SS)のケーブル接続を説明します。

表5-2 2ラック・システムの2番目のラックのリーフ・スイッチ接続

リーフ・スイッチ	接続	ケーブル長
R2 ULからラック1	R2-UL-P5からR1-SS-P6 R2-UL-P7からR1-SS-P8 R2-UL-P4からR1-SS-P10 R2-UL-P6からR1-SS-P12	5メートル
ラック2内のR2 UL	R2-UL-P31からR2-SS-P6 R2-UL-P33からR2-SS-P8 R2-UL-P30からR2-SS-P10 R2-UL-P32からR2-SS-P12	3メートル
R2 LLからラック1	R2-LL-P5からR1-SS-P14 R2-LL-P7からR1-SS-P16 R2-LL-P4からR1-SS-P18 R2-LL-P6からR1-SS-P20	5メートル
ラック2内のR2 LL	R2-LL-P31からR2-SS-P14 R2-LL-P33からR2-SS-P16 R2-LL-P30からR2-SS-P18 R2-LL-P32からR2-SS-P20	3メートル
