23.1 Storage拡張ラックのレイアウト図

これらの表は、Oracle Exadata Storage拡張ラック内のコンポーネントの配置を示しています。

Oracle Exadata Storage拡張ラックX5からX8M

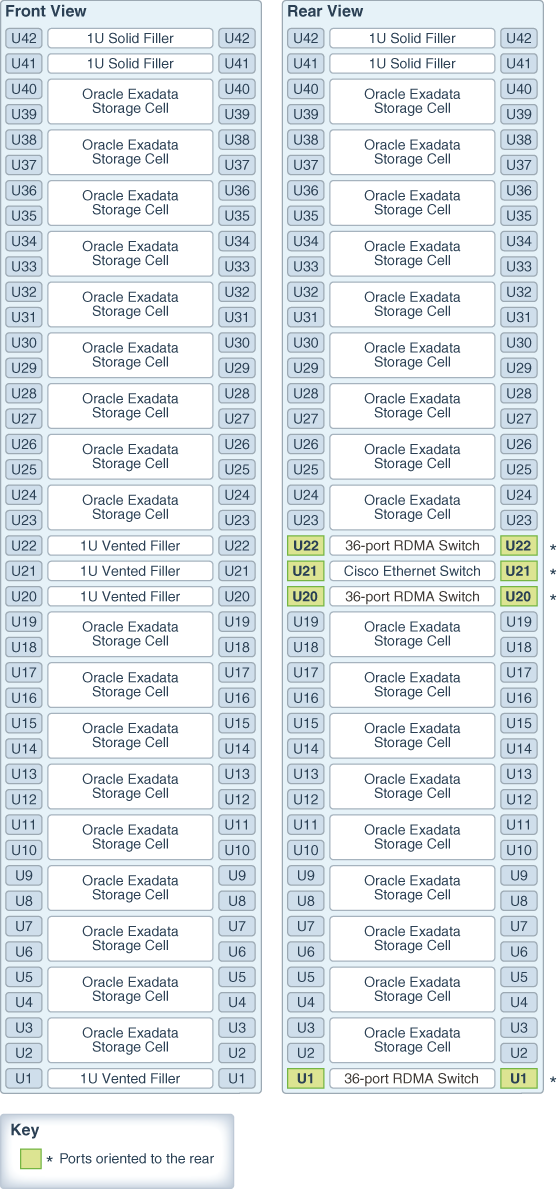

次のイメージに、X5からX8MのOracle Exadata Storage拡張フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図23-1 Oracle Exadata Storage拡張フル・ラックX5からX8Mのラック・レイアウト

図23-1の説明が続きます
「図23-1 Oracle Exadata Storage拡張フル・ラックX5からX8Mのラック・レイアウト」の説明

Oracle Exadata Storage拡張ラックX3-2およびX4-2

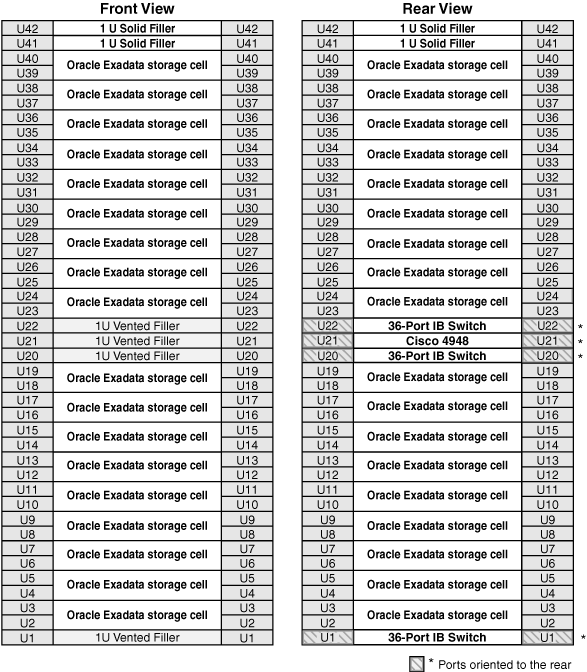

次のイメージに、Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図23-2 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのラック・レイアウト

図23-2の説明が続きます
「図23-2 Oracle Exadata Storage拡張X4-2フル・ラックおよびOracle Exadata Storage拡張X3-2フル・ラックのラック・レイアウト」の説明

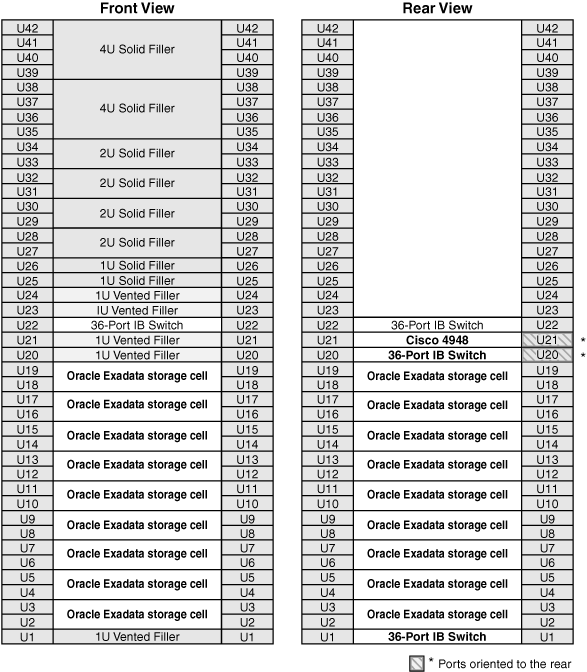

次のイメージに、Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図23-3 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのラック・レイアウト

図23-3の説明が続きます
「図23-3 Oracle Exadata Storage拡張X4-2ハーフ・ラックおよびOracle Exadata Storage拡張X3-2ハーフ・ラックのラック・レイアウト」の説明

次のイメージに、Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図23-4 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのラック・レイアウト

図23-4の説明が続きます
「図23-4 Oracle Exadata Storage拡張X4-2クオータ・ラックおよびOracle Exadata Storage拡張X3-2クオータ・ラックのラック・レイアウト」の説明

Sun Fire X4270 M2サーバーを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラック

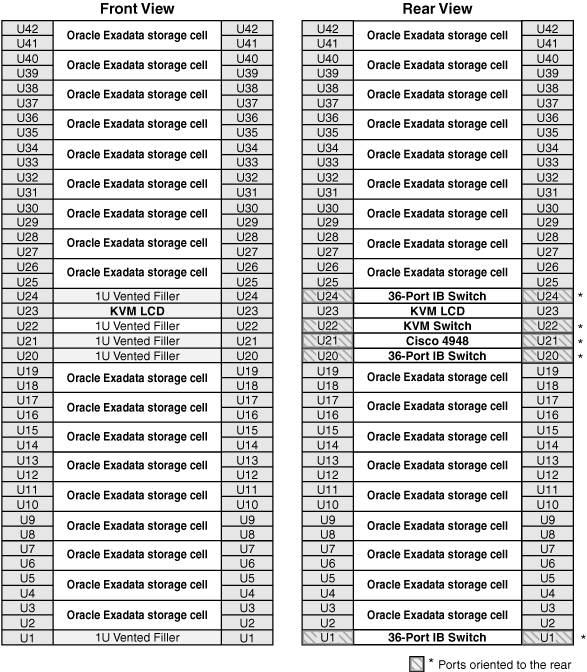

次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図23-5 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのラック・レイアウト

図23-5の説明が続きます
「図23-5 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張フル・ラックのラック・レイアウト」の説明

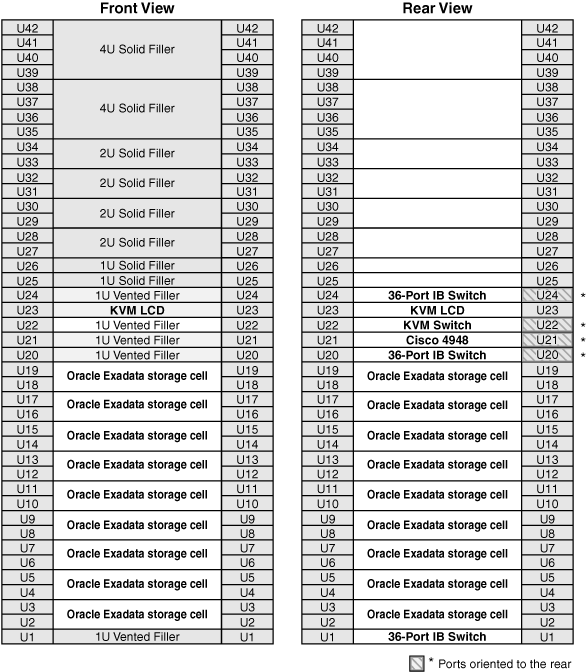

次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図23-6 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのラック・レイアウト

図23-6の説明が続きます
「図23-6 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張ハーフ・ラックのラック・レイアウト」の説明

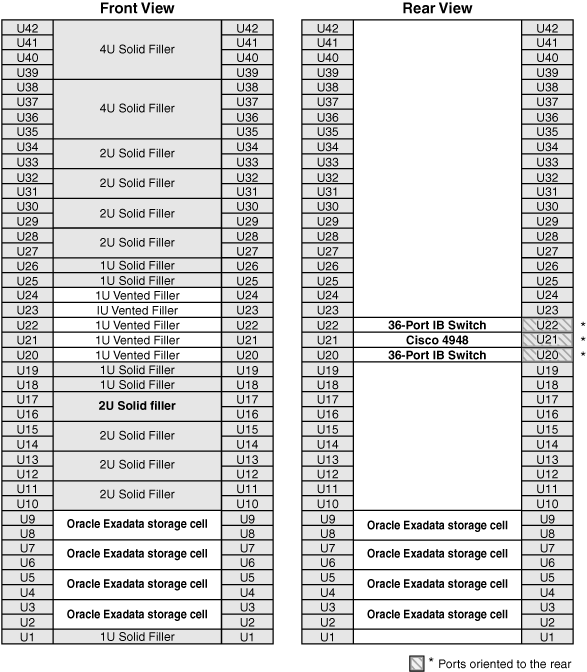

次のイメージに、Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

図23-7 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのラック・レイアウト

図23-7の説明が続きます
「図23-7 Sun Fire X4270 M2 Serverを使用したExadata Storage Serverを収容するOracle Exadata Storage拡張クオータ・ラックのラック・レイアウト」の説明
