Oracle Server X8およびX8Mデータベース・サーバーの部品

次の図に、Oracle Server X8およびX8Mデータベース・サーバーの前面図を示します。

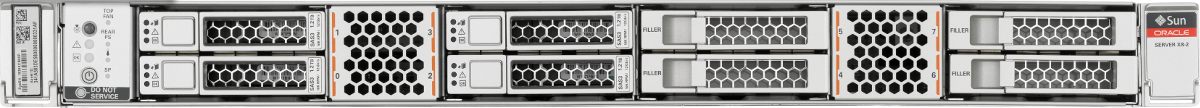

図26-1 Oracle Server X8およびX8Mデータベース・サーバーの前面図

図26-1の説明は次にあります
「図26-1 Oracle Server X8およびX8Mデータベース・サーバーの前面図」の説明

次の画像は、Oracle Serverの背面図を示しています。

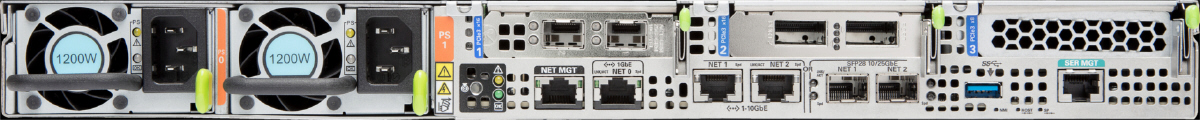

図26-2 Oracle Server X8およびX8Mデータベース・サーバーの背面図

図26-2の説明が続きます
「図26-2 Oracle Server X8およびX8Mデータベース・サーバーの背面図」の説明

次の表に、Oracle Server X8およびX8Mデータベース・サーバーの交換部品を示します。この表は、基本保証がある場合にのみ参照してください。Premier Support of Systemsで保証されている場合、次の表のすべての交換部品はFRUとみなされます。

表26-4 Oracle Server X8およびX8Mデータベース・サーバーの交換部品

部品番号 説明 修理カテゴリ 基本保証の範囲 修理手順

370-5621-01

3ボルト・リチウム・バッテリ・グローバ

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルのバッテリ(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqviw.html#scrolltoc)を参照してください

7363537

ASSY DRV 1.2TB 10KRPM SAS3 512N SFF MARLIN

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルのストレージ・デバイス(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gquak.html#scrolltoc)を参照してください

7322171

ASM LFIM

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルの「その他のケーブル(FRU)のサービス」(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvev.html#scrolltoc)を参照してください

7339763

BD LP DUAL SFP28 ADAPTER WHITNEY+ PCIe3.0x8

DBO

CRU
  1. 現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。

  2. Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeカード(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvjk.html#scrolltoc)を参照してください

8200663

HEATSINK CPU HEIGHT:23.5 MM

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルのプロセッサ(FRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqtmk.html#scrolltoc)を参照してください

7343599

構成部品、ライザー、1スロット、1U

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeライザー(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvft.html#scrolltoc)を参照してください

7330698

DIMM、32 GB、RDIMM、DDR4、2666 2Rx4 1.2V

DBO

CRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルのDIMM (CRU)のサービス(https://docs.oracle.com/en/servers/x86/x8-2l/exadata-db-service-manual/gqvkr.html)を参照してください

8200116

電源、AC、A266、F、12V、1200W

HS

CRU

  1. CMAの背面左側を取り外し、後方に動かして右方向に取り外します。

    サーバーの真後ろにあるケーブルを支える伸縮式クロス・メンバーを格納すると、両方の電源にアクセスできます。

  2. Oracle Exadata X8-2 Database Serverサービス・マニュアルの電源(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqunc.html#scrolltoc)を参照してください

  3. CMAを交換します。

7332895

HBA、12GB SAS PCIe 16ポートRAID (フラッシュ・モジュールとともに内蔵)

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルの内蔵HBAカードおよびHBAスーパー・キャパシタのサービス(FRU)(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvmq.html#scrolltoc)を参照してください

7086345

構成部品、スーパー・キャップ、13.5ボルト、6.4F、SAS3 HBA

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルの内蔵HBAカードおよびHBAスーパー・キャパシタのサービス(FRU)(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvmq.html#scrolltoc)を参照してください

7340897

ケーブル、SAS3 - HBA

DBO

CRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルの内部HBAケーブルのサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvav.html#scrolltoc)を参照してください

7331123

構成部品、ファン・モジュール

HS

CRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルのファン・モジュール(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gquhg.html#scrolltoc)を参照してください

8200428

CPU INTEL CLX P8260 (B1) 2.4 GHz 165W 24c 8S 1TB (S-RF9H)

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルのプロセッサ(FRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqtmk.html#scrolltoc)を参照してください

7104073

構成部品、デュアル40Gb/Sec (4x) QDR RDMAファブリック・ホスト・チャネル・アダプタ・モジュールM3

DBO

CRU

  1. 現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。

  2. Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeカード(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvjk.html#scrolltoc)を参照してください

  3. InfiniBandスイッチの構成を参照してください

7046442 (X8)

構成部品、デュアル・ポート、QDR CX3、HCA

DBO

CRU

  1. 現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。

  2. Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeカード(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvjk.html#scrolltoc)を参照してください

  3. InfiniBandスイッチの構成を参照してください

7119792 (X8M)

CX5 100GbEアダプタ・デュアル・ポートQSFP28

DBO

CRU

  1. 現在サーバーを実行している場合、正常に停止する必要があります。詳細はリカバリ・アプライアンス・サービスの停止を参照してください。

  2. Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeカード(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvjk.html#scrolltoc)を参照してください

  3. RoCEネットワーク・ファブリック構成の検証を参照してください。

7360829

構成部品、マザーボード、1U

DBO

FRU

  1. Oracle Exadata X8-2 Database Serverサービス・マニュアルのマザーボード・アセンブリ(FRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvfa.html#scrolltoc)を参照してください

  2. サーバーの再起動後、[F2]を押します。

  3. 起動順序を設定します。

7331100

構成部品、ライザー、2スロット、1U

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルのPCIeライザー(CRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvft.html#scrolltoc)を参照してください

7331142

構成部品、前面のLEDインジケータ・モジュール

DBO

FRU

Oracle Exadata X8-2 Database Serverサービス・マニュアルの前面LEDインジケータ・モジュール(FRU)のサービス(http://docs.oracle.com/cd/E93359_01/html/E93386/gqvok.html#scrolltoc)を参照してください
