Recovery Appliance RA21およびX8Mラックのレイアウト

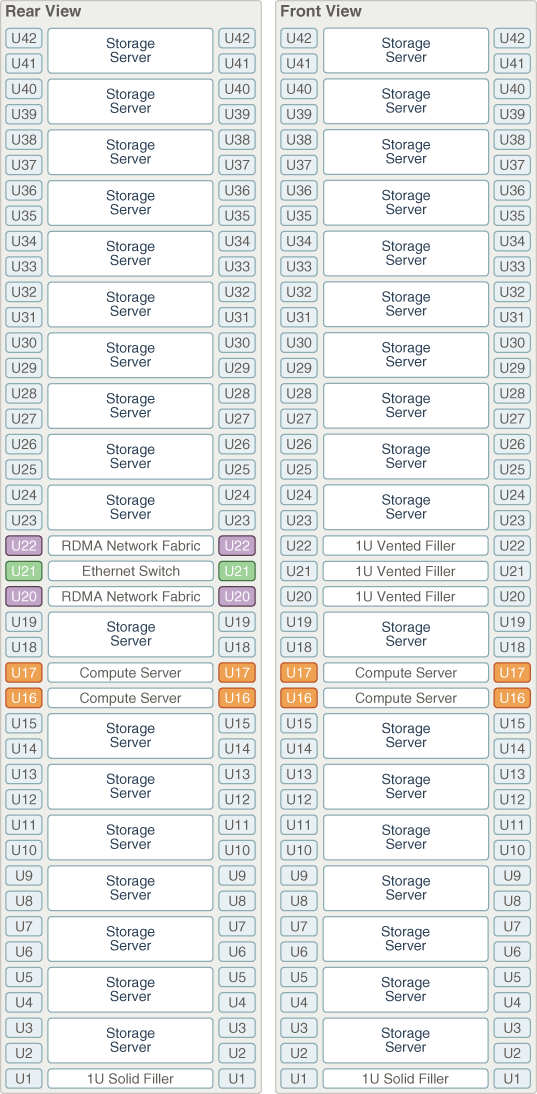

図18-1 に、Recovery Appliance RA21およびX8Mのフル・ラックの前面図および背面図を示します。前面図を左側、背面図を右側に示します。

ノート:

ラック最下部の1Uの空きスペースはオプションのスパイン・スイッチ用のもので、これはマルチラック設置の場合に使用されます。このスペースには他のユニットを設置しないでください。

図18-1 Recovery Appliance RA21およびX8Mのフル・ラックのラック・レイアウト

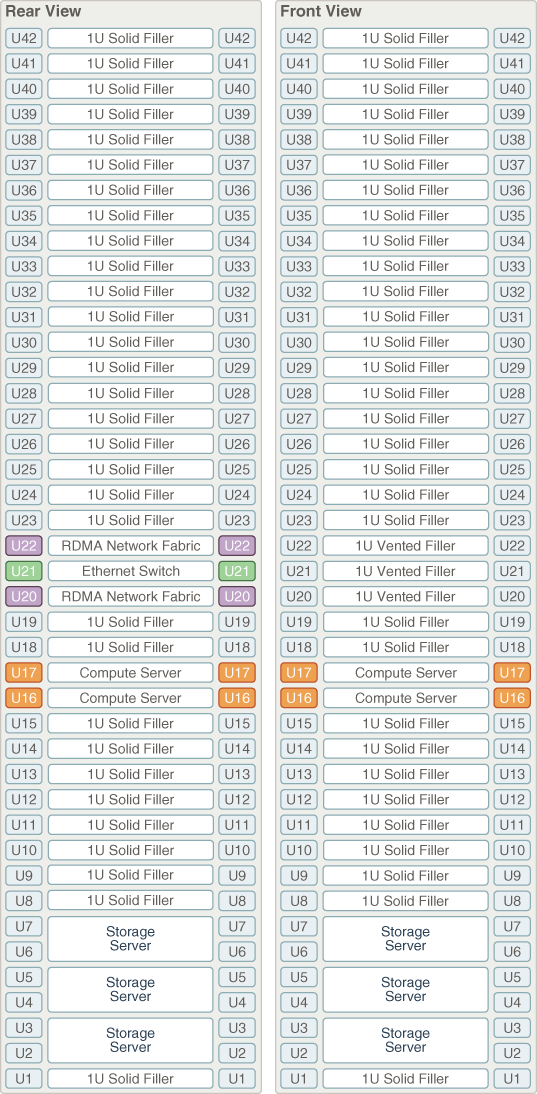

図18-2に、Recovery Appliance RA21およびX8Mの最小構成の前面図および背面図を示します。

図18-2 Recovery Appliance RA21およびX8Mの最小構成のラック・レイアウト
