3 データ交換コネクタの作成
データ交換コネクタはJMSサーバー・ベースの統合化手段であり、Enterprise Managerと他の管理システム間の双方向のデータ交換設定を作成できます。データ交換コネクタのアーキテクチャは、Java Message Service(JMS)およびXMLなどのオープン・スタンダードに基づいています。これにより、拡張性および互換性を容易に実現することができます。
データ交換環境には、データ交換ハブおよびデータ交換セッションの作成が必要です。この章では、データ交換プロセスに含まれる主要な概念、コンポーネントおよび機能について説明します。
また、Enterprise ManagerとOracle Business Activity Monitoring Server (OBAM)を統合するための特定のステップについても説明しています。
この章の内容は次のとおりです。
データ交換コネクタの概要
一般的に、企業では内部のシステムおよびサービスのほとんどをEnterprise Managerで監視しています。しかし、Oracle BAMサーバーなどの他の監視システムや外部管理システムが企業のビジネス環境内に存在する場合もあります。これらの管理システムおよびEnterprise Managerによって収集された監視情報は、同じビジネス・アプリケーションに関連するにもかかわらず、異なる場合があります。Enterprise Managerとこれらの外部管理システムが共存し、シームレスにやり取りすることは、ビジネスにとって不可欠です。
データ交換コネクタは、JMSトピック・メッセージまたはキュー・メッセージを使用してXML形式でデータを転送することにより、この通信要件に効率的に対応します。これは、データ交換ハブおよびデータ交換セッションの作成により可能となります。

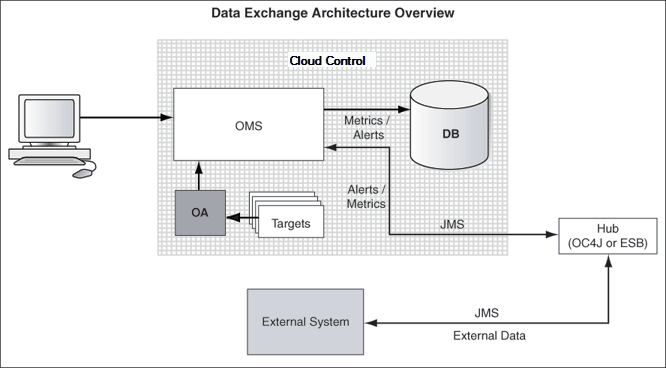

図3-1は、データ交換コネクタのアーキテクチャの概要を示しています。
図3-1 データ交換アーキテクチャ
Enterprise Managerと外部管理システム
表3-1では、Enterprise Managerと外部管理システム間のデータ交換における、データ要件および目的を説明します。
表3-1 Enterprise Managerと外部管理システム間のデータ交換
| データ交換 | 要件 | 目的 |
|---|---|---|
|
Enterprise Managerから外部管理システムへ |
|
|
|
|
|
|
外部管理システムからEnterprise Managerへ |
|
|
データ交換コネクタを使用して2つのシステムを統合することにより、両システムの相互補完およびビジネス要件への効率的および経済的対応が実現します。
データ転送頻度のオプションおよびモード
次に、Enterprise Managerから外部管理システムにデータを送信する際の、通常のプロセスを示します。
-
リアルタイム・メトリック、可用性およびSLA値が履歴データとともに転送されます。
-
履歴データは、過去24時間、7日間および31日間について転送されます。ターゲット・ステータスの履歴データは、期間中にターゲットが使用可能である時間のパーセンテージとして送信されます。
-
メトリック・データは、スケジュールされた間隔で、バッチで転送されます。各バッチで、最大100データ・ポイントの送信が可能です。JMSサーバーの負荷を減らすため、後続の転送と2秒の間隔が保持されます。
-
指定したメトリックに対し、間隔内のすべての新規データ・ポイントが外部システムに送信されます。新規の値が存在しない場合、データは送信されません。初期転送の場合は、1時間前からのデータ・ポイントが考慮されます。1時間がデフォルトの間隔ですが、異なる時間間隔に構成することもできます。
たとえば、アウトバウンド・セッションが30分間隔の頻度で午前9時から午後9時までにスケジュールされている場合、最初(午前9時)には、午前8時から午前9時の間に収集されたメトリック値が転送されます。その後は、当該の間隔内で受信されたメトリック値が送信されます。つまり、午前9時30分には午前9時から午前9時30分の間に受信されたメトリック値が、午前10時には午前9時30分から午前10時の間に受信されたメトリック値が転送されます。
-
アラートは待機をせずに送信されます。各アウントバウンド・メッセージには、1つのアラートのみが埋め込まれます。
-
転送されるサービス・レベル合意(SLA)データは、選択した期間のSLA値です。24時間のシナリオで、SLAメトリックを伴うアウトバウンド・セッションが1月15日午後4時にスケジュールされている場合、転送される値は、1月14日午後4時1分から1月15日午後4時までのSLA値です。
データ交換の概念
次の項では、Enterprise Managerと外部管理システム間のデータ交換環境を正常に設定するために理解することが必要な主要な概念について説明します。
データ交換ハブ
データ交換ハブは、Enterprise Managerと外部管理システムをつなぐパイプとして機能するJMS準拠サーバーです。データはこのようなハブを介して外部システムとEnterprise Manager間で送受信されます。このハブは、メッセージがシームレスに送信され取得されるよう、既知のJMS宛先情報(アウトバウンドJMS宛先)で構成されている必要があります。少なくとも1つのハブが作成済の場合、データ交換ハブ・ページには、既存のデータ交換ハブとそれに関連するJNDIサービス・プロバイダのURLが表示されます。ハブの例として、WebLogic Server (WLS)、Oracle Containers for JEE (OC4J)などがあります。
ノート:
インバウンド・データ交換セッション
インバウンド・データ交換セッションを作成して、ビジネス・インジケータまたはイベント(あるいはその両方)を外部システムのデータソースからEnterprise Managerに受信します。
ノート:
アウトバウンド・データ交換セッション
アウトバウンド・データ変換セッションを作成して、メトリック値、アラート、ターゲット可用性またはそれらの組合せをEnterprise Managerから外部システムに送信します。
データは次のいずれかの形式で送信できます。
正規化されたメッセージ形式
-
セッションの設定フェーズ — Enterprise Managerでセッションが作成されると、ターゲット名、ターゲット・タイプ、メトリック名、メトリック列などのターゲットおよびメトリックのメタ情報がGUIDとともに送信されます。
-
セッションの実行フェーズ — セッションが実行されると、実際のメトリックが送信されます。すべてのメッセージに対して重複するメタ情報が送信されるのを回避するため、メトリックにはGUIDのタグが付けられます。その結果、低いワイヤ・フットプリントが保持されます。
このメッセージの書式が有効なのは、外部システムがデータベースなどの永続性ストアによってサポートされている場合です。その場合、外部システムは、GUIDに基づいてグラフまたはレポートをレンダリングする際、表を結合してメタデータを取得できるためです。
メッセージ・スキーマ
コンテンツを正確に解析および解釈するには、外部システムでJMS宛先に埋め込まれたXMLメッセージの構文およびセマンティクスを理解することが必須です。メッセージのスキーマは、メッセージ形式(正規化または非正規化)により異なります。
両方の形式に対して同じJMS宛先が使用されます。そのため、異なるメッセージ形式のセッションは、メッセージのコンシューマを混乱させるため、同時に実行できません。異なる形式のセッションは、排他的に実行することをお薦めします。
データソース
データソースは、ビジネス・インジケータまたはビジネス・イベントの取得元の外部システム・ソースを論理的に表したものです。データソースの定義は、次のとおりです。
-
外部システムから受信したビジネス・コンテンツ(ビジネス・インジケータ)の構造およびスキーマ。
-
外部データ(ビジネス・イベントおよびビジネス・インジケータ)の受信に経由した転送(JMS宛先)情報。
-
外部データ(ビジネス・イベントおよびビジネス・インジケータ)が関連付けられているEnterprise Managerの関連ターゲット。
データ交換コネクタの設定
この項では、データ交換コネクタの設定方法について説明します。次の内容について説明します。
データ交換コネクタの設定を開始するには:
- 「データ交換」 をクリックします。

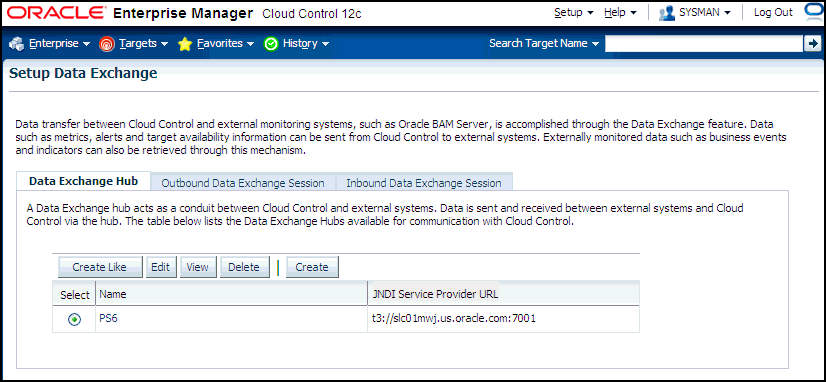

次のように、データ交換ページが表示されます。
データ交換ハブの作成
次のJMSサーバーが動作保証およびサポートされています。
-
WebLogic Server 8.1シリーズ以上
-
OC4J 10.1.3.1シリーズ
-
Oracle Enterprise Service Bus (OESB) 10.1.3.1シリーズ
-
OC4J 10.1.2.0シリーズ
ノート:
サードパーティによるその他のJMS準拠サーバーが使用できる場合もありますが、そのような使用方法は動作保証もサポートもされていません。サードパーティのJMSサーバーの使用については、「サードパーティのJMSサーバーをデータ交換ハブとして使用」を参照してください。
-
「データ交換: データ交換ハブ」ページで、「作成」をクリックします。データ交換ハブの作成ページが表示されます。
-
データ交換ハブに一意の名前を指定します。
-
データ交換ハブにJNDIサービス・プロバイダURLを指定します。
-
表3-2のマトリクスに従って、リストからコンテキスト・ファクトリ名を選択します。
表3-2 コンテキスト・ファクトリ名
次に対応するハブ コンテキスト・ファクトリ WebLogic Server
weblogic.jndi.WLInitialContextFactory
10.1.2.X OC4J
com.evermind.server.rmi.RMIInitialContextFactory
10.1.3.X OC4J
oracle.j2ee.rmi.RMIInitialContextFactory
WebLogic Server以外およびOC4j JMSサーバー以外
サード・パーティのサーバーについては「その他」を選択し、「JNDI初期コンテキスト・ファクトリ名の入力」フィールドにファクトリ名を指定します。
-
このハブにアクセスするためのユーザー資格証明を指定します。
-
-
必要なJMSトピック名またはキュー名(あるいはその両方)でJMSサーバーを構成します。
ノート:
-
「OK」をクリックして構成を保存し、データ交換: データ交換ハブ・ページに戻ります。
データ交換用のハブを作成した後、アウトバウンドまたはインバウンド・データ交換セッションをセットアップできます。
サードパーティのJMSサーバーをデータ交換ハブとして使用
注意:
サードパーティのJMSサーバーの使用は動作保証もサポートもされていません。
この使用方法は動作保証もサポートもされていませんが、次の手順を実行すれば、開発またはテスト時にサードパーティのJMSサーバーをデータ交換ハブとして使用できます。
-
使用しているJMSサーバーのJMSクライアント・ライブラリを次の場所にコピーします。
$ORACLE_HOME/middleware/oms/sysman/archives/emgc/deployments/EMGC_DOMAIN/emgc.ear/APP-INF/lib
-
.jarファイルをコピーした後、Cloud Controlを再起動します。
-
使用しているJMSサーバーでの所定の手順に従ってJMS宛先を作成します。トピックおよびキューのリストを参照してください。
アウトバウンドJMS宛先
ハブを介してEnterprise Managerから外部システムにデータを送信するために、事前定義されたトピック名およびキュー名が使用されます。データ交換ハブを、表3-3から表3-9に記載されたJMS宛先情報で構成する必要があります。トピックとキューの両方を定義する必要はありません。たとえば、トピックを常に使用する場合は、キュー定義を削除するか、最初から作成しません。その逆も可能です。
例 - WebLogic Server用のJMS宛先の構成
この例で説明するように、データ交換コネクタでは任意のJMS準拠のサーバーを使用できます。
WebLogic Server用のJMS宛先を構成するには、次の手順を実行します。
-
$ORACLE_HOME/sysman/bamディレクトリにある事前パッケージ済のWLST Pythonスクリプトを使用します。
-
次のステップに進む前に、正しいCLASSPATHを設定します。CLASSPATHは、ORACLE_HOME (通常middleware/wlserver_10.3/server/binディレクトリ内)下にあるsetWLSEnv.shを実行すると設定できます。
-
ステップ1のディレクトリにあるconfigEMSYSJMSSystemResource.pyを使用して必要なJMSトピックおよびキューを作成します。
java weblogic.WLST comfigEMSYSJMSSystemResource.py <jndi provider URL> <username> <password> <WLS server name>
例:
java weblogic.WLST configEMSYSJMSSystemResource.py "t3://localhost:7001" weblogic <password> AdminServer
スクリプトが正常に実行されると、次のコンポーネントが作成されます。
-
リソースおよび宛先:
-
JMSサーバー用のEMSYSJMSServer
-
JMSシステム・リソース用のEMSYSJMSSystemResource
-
サブデプロイメント用のEMSYSJMSServerDeployment
-
-
コネクション・ファクトリ:
-
jms/EMSYSTopicConnectionFactory
-
jms/EMSYSQueueConnectionFactory
-
-
トピック:
-
jms/EMSYSTargetsTopic
-
jms/EMSYSMetricsTopic
-
jms/EMSYSAlertsDataTopic
-
jms/EMSYSMetricsDataTopic
-
jms/EMSYSSecurityFilterTopic
-
jms/EMSYSTargetStatusTopic
-
jms/EMSYSTargetSLATopic
-
jms/EMSYSMetricsDataLast24HoursTopic
-
jms/EMSYSMetricsDataLast7DaysTopic
-
jms/EMSYSMetricsDataLast31DaysTopic
-
jms/EMSYSTargetStatusLast24HoursTopic
-
jms/EMSYSTargetStatusLast7DaysTopic
-
jms/EMSYSTargetStatusLast31DaysTopic
-
jms/EMSYSTargetSLALast24HoursTopic
-
jms/EMSYSTargetSLALast7DaysTopic
-
jms/EMSYSTargetSLALast31DaysTopic
-
-
キュー:
-
jms/EMSYSTargetsQueue
-
jms/EMSYSMetricsQueue
-
jms/EMSYSAlertsDataQueue
-
jms/EMSYSMetricsDataQueue
-
jms/EMSYSSecurityFilterQueue
-
jms/EMSYSTargetStatusQueue
-
jms/EMSYSTargetSLAQueue
-
jms/EMSYSMetricsDataLast24HoursQueue
-
jms/EMSYSMetricsDataLast7DaysQueue
-
jms/EMSYSMetricsDataLast31DaysQueue
-
jms/EMSYSTargetStatusLast24HoursQueue
-
jms/EMSYSTargetStatusLast7DaysQueue
-
jms/EMSYSTargetStatusLast31DaysQueue
-
jms/EMSYSTargetSLALast24HoursQueue
-
jms/EMSYSTargetSLALast7DaysQueue
-
jms/EMSYSTargetSLALast31DaysQueue
-
-
-
EMSYSJMSSystemResource.pyを使用して、スクリプトconfigEMSYSJMSSystemResource.pyで作成されたJMS宛先を削除およびクリーン・アップします。また、次のコマンドを実行するために、ステップ2で定義したようにCLASSPATHを設定する必要があります。
java weblogic.WLST deleteEMSYSJMSSystemResource.py <jndi provider URL> <username> <password>
例:
java weblogic.WLST deleteEMSYSJMSSystemResource.py "t3://localhost:7001" weblogic <password>
表3-3に示すJMS宛先は、アウトバウンド・データ交換セッションに使用されます。
表3-3 ターゲットのJMS宛先
| プロパティ | 説明 |
|---|---|
|
ConnectionFactory名 |
jms/EMSYSTopicConnectionFactoryまたはjms/EMSYSQueueConnectionFactory |
|
宛先名 |
jms/EMSYSTargetsTopicまたはjms/EMSYSTargetsQueue |
|
JMSメッセージ・タイプ |
テキスト・メッセージ |
|
説明 |
ターゲット名およびターゲット・タイプなどのターゲット・メタデータ情報がこの宛先で送信されます。 |
ノート:
-
トピックを宛先タイプとして使用するアウトバウンド・セッションの場合、jms/EMSYSTopicConnectionFactoryおよびすべてのトピック・バージョン(ms/EMSYSTargetsTopicなど)が使用されます。
-
宛先タイプがキューの場合、jms/EMSYSQueueConnectionFactoryおよびキュー・バージョン(jms/EMSYSTargetsQueueなど)が使用されます。
表3-4 メトリックのJMS宛先
| プロパティ | 説明 |
|---|---|
|
ConnectionFactory名 |
jms/EMSYSTopicConnectionFactoryまたはjms/EMSYSQueueConnectionFactory |
|
宛先名 |
jms/EMSYSMetricsTopicまたはjms/EMSYSMetricsQueue |
|
JMSメッセージ・タイプ |
テキスト・メッセージ |
|
説明 |
メトリック名、メトリック列およびターゲット・タイプなどのメトリック・メタデータ情報がこの宛先で送信されます。 |
表3-5 RAWまたは平均メトリック・データのJMS宛先
| プロパティ | 説明 |
|---|---|
|
ConnectionFactory名 |
jms/EMSYSTopicConnectionFactoryまたはjms/EMSYSQueueConnectionFactory |
|
宛先名 |
|
|
JMSメッセージ・タイプ |
テキスト・メッセージ |
|
説明 |
この宛先は、RAWまたは平均メトリック値の送信に使用されます。 |
表3-6 RAWまたは平均ターゲット・ステータスのJMS宛先
| プロパティ | 説明 |
|---|---|
|
ConnectionFactory名 |
jms/EMSYSTopicConnectionFactoryまたはjms/EMSYSQueueConnectionFactory |
|
宛先名 |
|
|
JMSメッセージ・タイプ |
テキスト・メッセージ |
|
説明 |
この宛先は、RAW (数値)または平均(パーセンテージ)ターゲット・ステータス情報の送信に使用されます。 |
表3-7 セキュリティ・フィルタのJMS宛先
| プロパティ | 説明 |
|---|---|
|
ConnectionFactory名 |
jms/EMSYSTopicConnectionFactoryまたはjms/EMSYSQueueConnectionFactory |
|
宛先名 |
jms/EMSYSSecurityFilterTopic |
|
JMSメッセージ・タイプ |
テキスト・メッセージ |
|
説明 |
セキュリティ・フィルタ情報がこの宛先で送信されます。 |
表3-8 アラート・データのJMS宛先
| プロパティ | 説明 |
|---|---|
|
ConnectionFactory名 |
jms/EMSYSTopicConnectionFactoryまたはjms/EMSYSQueueConnectionFactory |
|
宛先名 |
jms/EMSYSAlertsDataTopic |
|
JMSメッセージ・タイプ |
テキスト・メッセージ |
|
説明 |
アラートがこの宛先で送信されます。 |
表3-9 RAWまたは平均SLAデータのJMS宛先
| プロパティ | 説明 |
|---|---|
|
ConnectionFactory名 |
jms/EMSYSTopicConnectionFactoryまたはjms/EMSYSQueueConnectionFactory |
|
宛先名 |
|
|
JMSメッセージ・タイプ |
テキスト・メッセージ |
|
説明 |
この宛先は、RAWまたは平均ターゲットSLAデータの送信に使用されます。RAWまたは平均SLAメトリックは、サービス・ターゲットについてのみ表示されます。 |
アウトバウンド・メッセージ・スキーマ
次の項では、アウトバウンド・メッセージ・スキーマについて説明します。スキーマは、正規化されたメッセージ形式か非正規化されたメッセージ形式かによって異なります。
異なるタイプのメトリック・データ間での回帰や競合を防ぐために、RAWデータと履歴データではXML要素およびターゲットの名前が異なっています。表3-10は、生成される粒度のタイプに基づいたこれらの違いを示しています。
表3-10 RAWデータと履歴データ
| 粒度 | メトリック要素の名前 | ターゲット・ステータス要素の名前 | SLAターゲットの名前 |
|---|---|---|---|
|
RAW |
MetricData |
TargetStatus |
TargetSLA |
|
過去24時間 |
MetricDataLast24Hours |
TargetStatusLast24Hours |
TargetSLALast24Hours |
|
過去7日間 |
MetricDataLast7Days |
TargetStatusLast7Days |
TargetSLALast7Days |
|
過去31日間 |
MetricDataLast31Days |
TargetStatusLast31Days |
TargetSLALast31Days |
正規化されたメッセージ形式
正規化された形式の送信メッセージのスキーマは、次のとおりです。
正規化されたターゲット・メッセージ
選択した各ターゲットに対し、対応するターゲット・メタデータ情報がセッション設定フェーズで外部システムに送信されます。これらのメッセージのスキーマは、次のとおりです。
表3-11 正規化されたターゲット・メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/Target |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/OutboundTarget.xsd |
|
宛先 |
jms/EMSYSTargetsTopicまたはjms/EMSYSTargetsQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="Target" type="de:TargetType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Target Type -->
<xs:complexType name="TargetType">
<xs:all>
<xs:element name="TargetName" type="xs:string"/>
<xs:element name="TargetType" type="xs:string"/>
<xs:element name="TargetGUID" type="xs:string"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/">
<Target>
<TargetName>/ade/foo_core9/host1.example.com_home</TargetName>
<TargetType>oc4j</TargetType>
<TargetGUID>123abc456example1</TargetGUID>
</Target>
<Target>
<TargetName>host1.example.com</TargetName>
<TargetType>host</TargetType>
<TargetGUID>123abc456example2</TargetGUID>
</Target>
</de:EMSYSData> |
正規化されたメトリック・メッセージ
選択した各メトリックに対し、対応するメトリック・メタデータ情報がセッション設定時に外部システムに送信されます。これらのメッセージのスキーマは、次のとおりです。
表3-12 正規化されたメトリック・メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/Metric |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/OutboundSecurityFilter.xsd |
|
宛先 |
jms/EMSYSMetricsTopicまたはjms/EMSYSMetricsQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="Metric" type="de:MetricType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Metric Type -->
<xs:complexType name="MetricType">
<xs:all>
<xs:element name="MetricName" type="xs:string"/>
<xs:element name="MetricType" type="xs:string"/>
<xs:element name="MetricGUID" type="xs:string"/>
<xs:element name="MetricColumn" type="xs:string" minOccurs="0"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/">
<Metric>
<MetricColumn>DiskActivityavserv</MetricColumn>
<MetricGUID>123abc456example1</MetricGUID>
<TargetType>host</TargetType>
<MetricName>DiskActivity</MetricName>
</Metric>
<Metric>
<MetricColumn>cpuUtil</MetricColumn>
<MetricGUID>123abc456example2</MetricGUID>
<TargetType>host</TargetType>
<MetricName>Load</MetricName>
</Metric>
</de:EMSYSData> |
正規化されたセキュリティ・フィルタ・メッセージ
Enterprise Managerのデータを使用する外部システムは、セッション名に基づいて、アクセス・コントロールを実行できます。これは、セキュリティ・フィルタを取得することで実現できます。これらのセキュリティ・フィルタ・メッセージのスキーマは、次のとおりです。
表3-13 正規化されたセキュリティ・フィルタ・メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/SecurityFilter |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/OutboundMetric.xsd |
|
宛先 |
jms/EMSYSSecurityFilterTopicまたはjms/EMSYSSecurityFilterQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="SecurityFilter" type="de:SecurityFilterType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Security Filter Type -->
<xs:complexType name="SecurityFilterType">
<xs:all>
<xs:element name="SessionName" type="xs:string"/>
<xs:element name="UserName" type="xs:string"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/">
<SecurityFilter>
<SessionName>LoanSession</SessionName>
<UserName>LoanAdminUser</UserName>
</SecurityFilter>
</de:EMSYSData> |
正規化されたメトリック・データ・メッセージ
正規化されたメッセージ形式では、メトリックはGUIDとともに送信され、メッセージごとのメタ情報の送信が回避されます。このメトリック・メッセージのスキーマは、次のとおりです。
表3-14 正規化されたメトリック・データ・メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/MetricData |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/ OutboundNormalizedMetricsData.xsd |
|
宛先 |
jms/EMSYSMetricsDataTopicまたはjms/EMSYSMetricsDataQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="MetricData" type="de:MetricDataType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Metric Data Type -->
<xs:complexType name="MetricDataType">
<xs:all>
<xs:element name="SessionName" type="xs:string"/>
<xs:element name="TargetGUID" type="xs:string"/>
<xs:element name="MetricGUID" type="xs:string"/>
<xs:element name="Timestamp" type="xs:dateTime"/>
<xs:element name="Value" type="xs:float" minOccurs="0"/>
<xs:element name="StringValue" type="xs:string" minOccurs="0"/>
<xs:element name="KeyValue" type="xs:string" minOccurs="0"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/ 10203/OutboundData/"> <MetricDataLast24Hrs> <MetricGUID>123abc456example1</MetricGUID> <Value>0.67</Value> <Timestamp>07/13/2012 14:44:42</Timestamp> <SessionName>Session1</SessionName> <TargetGUID>123abc456example2</TargetGUID> </MetricDataLast24Hrs> </de: EMSYSData > |
正規化されたアラート・メッセージ
正規化されたメッセージ形式では、アラートはGUIDとともに送信され、メッセージごとのメタ情報の送信が回避されます。このアラート・メッセージのスキーマは、次のとおりです。
表3-15 正規化されたアラート・メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/Alert |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/ OutboundNormalizedAlertsData.xsd |
|
宛先 |
jms/EMSYSAlertsDataTopicまたはjms/EMSYSAlertsDataQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="Alert" type="de:AlertType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Alert Type -->
<xs:complexType name="AlertType">
<xs:all>
<xs:element name="SessionName" type="xs:string"/>
<xs:element name="TargetGUID" type="xs:string"/>
<xs:element name="MetricGUID" type="xs:string"/>
<xs:element name="Timestamp" type="xs:dateTime"/>
<xs:element name="Severity" type="xs:string"/>
<xs:element name="Value" type="xs:float" minOccurs="0"/>
<xs:element name="Message" type="xs:string" minOccurs="0"/>
<xs:element name="KeyValue" type="xs:string" minOccurs="0"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/
/10203/OutboundData/">
<Alert>
<MetricGUID>123abc456example1</MetricGUID>
<Value>25.35</Value>
<Message>CPU Utilization is 25.35%, crossed warning (15) or critical (95) threshold.</Message>
<Severity>Warning</Severity>
<Timestamp>07/13/2012 14:59:42</Timestamp>
<SessionName>Session9</SessionName>
<TargetGUID>123abc456example2</TargetGUID>
</Alert>
</de:EMSYSData |
重大度のリスト
-
CLEAR
-
INFO
-
WARNING
-
CRITICAL
-
AGENT UNREACHABLE CLEAR
-
AGENT UNREACHABLE START
-
BLACKOUT END
-
BLACKOUT START
-
METRIC ERROR END
-
METRIC ERROR START
正規化されたターゲット可用性メッセージ
正規化されたターゲット可用性情報メッセージのスキーマは、次のとおりです。
表3-16 正規化されたターゲット可用性メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/TargetStatus |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/OutboundNormalizedTargetStatus.xsd |
|
宛先 |
jms/EMSYSTargetStatusTopicまたはjms/EMSYSTargetStatusQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="TargetStatus" type="de:TargetsStatusType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Target Status Type -->
<xs:complexType name="TargetStatusType">
<xs:all>
<xs:element name="SessionName" type="xs:string"/>
<xs:element name="TargetGUID" type="xs:string"/>
<xs:element name="Status" type="xs:integer"/>
<xs:element name="Timestamp" type="xs:dateTime"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData
xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203
/OutboundData/">
<TargetStatusLast7Days>
<Status>1</Status>
<Timestamp>07/11/2012 16:21:53</Timestamp>
<SessionName>Session1</SessionName>
<TargetGUID>123abc456example1</TargetGUID>
</TargetStatusLast7Days>
</de:EMSYSData> |
次の表に、ステータス値を示します。
| 値 | ステータス |
|---|---|
|
1 |
ターゲットは起動し使用可能です。 |
|
-1 |
|
|
0 |
|
正規化されたターゲットSLAメッセージ
正規化されたターゲットSLA情報メッセージのスキーマは、次のとおりです。
表3-17 正規化されたターゲットSLAメッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/TargetSLA |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/OutboundNormalizedTargetSLA.xsd |
|
宛先 |
jms/EMSYSTargetSLATopicまたはjms/EMSYSTargetSLAQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<!-- Schema for Normalized Outbound Target Status message -->
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/
DataExchange/10203/OutboundData/"xmlns:de="http://xmlns.oracle.com/
EnterpriseManager/DataExchange/10203/OutboundData/
" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<!-- Define the root element -->
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root type -->
<xs:complexType name="EMSYSDataType">
<!-- Zero or more TargetSLA elements -->
<xs:sequence>
<xs:element name="TargetSLA"
type="de:TargetSLAType" minOccurs="0"
maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the TargetSLA Type -->
<xs:complexType name="MetricDataType">
<xs:all>
<xs:element name="SessionName"
type="xs:string"/>
<xs:element name="TargetGUID"
type="xs:string"/>
<xs:element name="SLA" type="xs:integer"/>
<xs:element name="Timestamp"
type="xs:dateTime"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<?xml version="1.0" encoding="UTF-8"?>
<!-- Schema for Normalized Outbound Target Status message -->
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/
DataExchange/10203/OutboundData/"xmlns:de="http://xmlns.oracle.com/
EnterpriseManager/DataExchange/10203/OutboundData/
" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<!-- Define the root element -->
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root type -->
<xs:complexType name="EMSYSDataType">
<!-- Zero or more TargetSLA elements -->
<xs:sequence>
<xs:element name="TargetSLA"
type="de:TargetSLAType" minOccurs="0"
maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the TargetSLA Type -->
<xs:complexType name="MetricDataType">
<xs:all>
<xs:element name="SessionName"
type="xs:string"/>
<xs:element name="TargetGUID"
type="xs:string"/>
<xs:element name="SLA" type="xs:integer"/>
<xs:element name="Timestamp"
type="xs:dateTime"/>
</xs:all>
</xs:complexType>
</xs:schema>
<de:EMSYSData
xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203
/OutboundData/">
<TargetStatusLast7Days>
<Status>1</Status>
<Timestamp>07/11/2012 16:21:53</Timestamp>
<SessionName>Session1</SessionName>
<TargetGUID>123abc456example1</TargetGUID>
</TargetStatusLast7Days>
</de:EMSYSData> |
非正規化されたメッセージ形式
次の項では、非正規化された形式の送信メッセージのスキーマについて説明します。
非正規化されたメトリック・データ・メッセージ
非正規化されたメトリック・データ・メッセージのスキーマは、次のとおりです。
表3-18 非正規化されたメトリック・データ・メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/MetricData |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/ OutboundDenormalizedMetricsData.xsd |
|
宛先 |
jms/EMSYSMetricsDataTopicまたはjms/EMSYSMetricsDataQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="MetricData" type="de:MetricDataType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Metric Data Type -->
<xs:complexType name="MetricDataType">
<xs:all>
<xs:element name="SessionName" type="xs:string"/>
<xs:element name="TargetName" type="xs:string"/>
<xs:element name="TargetType" type="xs:string"/>
<xs:element name="MetricName" type="xs:string"/>
<xs:element name="MetricColumn" type="xs:string" minOccurs="0"/>
<xs:element name="Timestamp" type="xs:dateTime"/>
<xs:element name="Value" type="xs:float" minOccurs="0"/>
<xs:element name="StringValue" type="xs:string" minOccurs="0"/>
<xs:element name="KeyValue" type="xs:string" minOccurs="0"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/">
<MetricDataLast24Hours>
<SessionName>Session1</SessionName>
<TargeName>OC4J 10.1.3</TargetName>
<TargetType>generic_service</TargetType>
<MetricName>Usage Value</MetricName>
<Timestamp>2001-12-17T09:30:47-05:00</Timestamp>
<Value>3.14159</Value>
</MetricDataLast24Hours>
</EMSYSData> |
非正規化されたアラート・メッセージ
非正規化されたアラート・メッセージのスキーマは、次のとおりです。
表3-19 非正規化されたアラート・メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/Alert |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/ OutboundDenormalizedAlertsData.xsd |
|
宛先 |
jms/EMSYSAlertsDataTopicまたはjms/EMSYSAlertsDataQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="Alert" type="de:AlertType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Alert Type -->
<xs:complexType name="AlertType">
<xs:all>
<xs:element name="SessionName" type="xs:string"/>
<xs:element name="TargetName" type="xs:string"/>
<xs:element name="TargetType" type="xs:string"/>
<xs:element name="MetricName" type="xs:string"/>
<xs:element name="MetricColumn" type="xs:string" minOccurs="0"/>
<xs:element name="Timestamp" type="xs:dateTime"/>
<xs:element name="Severity" type="xs:string"/>
<xs:element name="Value" type="xs:float" minOccurs="0"/>
<xs:element name="Message" type="xs:string" minOccurs="0"/>
<xs:element name="KeyValue" type="xs:string" minOccurs="0"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/">
<Alert>
<SessionName>Session9</SessionName>
<TargeName>OC4J 10.1.3</TargetName>
<TargetType>generic_service</TargetType>
<MetricName>Usage Value</MetricName>
<Value>25.35</Value>
<Message>CPU Utilization is 25.35%, crossed warning (15) or critical (95) threshold.</Message>
<Severity>Warning</Severity>
<Timestamp>07/13/2012 14:59:42</Timestamp>
</Alert>
</de:EMSYSData> |
非正規化されたターゲット可用性メッセージ
非正規化されたターゲット可用性メッセージのスキーマは、次のとおりです。
表3-20 非正規化されたターゲット可用性メッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/TargetStatus |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/ OutboundDenormalizedTargetStatus.xsd |
|
宛先 |
jms/EMSYSTargetStatusTopicまたはjms/EMSYSTargetStatusQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/" elementFormDefault="qualified" attributeFormDefault="unqualified">
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root element -->
<xs:complexType name="EMSYSDataType">
<xs:sequence>
<xs:element name="TargetStatus" type="de:TargetStatusType" minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Target Status Type -->
<xs:complexType name="TargetStatusType">
<xs:all>
<xs:element name="SessionName" type="xs:string"/>
<xs:element name="TargetName" type="xs:string"/>
<xs:element name="TargetType" type="xs:string"/>
<xs:element name="Status" type="xs:integer"/>
<xs:element name="Timestamp" type="xs:dateTime"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/">
<TargetStatus>
<Status>1</Status>
<Timestamp>07/11/2012 16:21:53</Timestamp>
<SessionName>Session1</SessionName>
<TargeName>OC4J 10.1.3</TargetName>
<TargetType>generic_service</TargetType>
</TargetStatus>
</de:EMSYSData> |
非正規化されたターゲットSLAメッセージ
非正規化されたターゲットSLA情報メッセージのスキーマは、次のとおりです。
表3-21 非正規化されたターゲットSLAメッセージ
| 要素とサンプル | 説明 |
|---|---|
|
パス式 |
EMSYSData/TargetSLA |
|
スキーマ・ファイルの場所 |
$ORACLE_HOME/sysman/bam/OutboundDenormalizedTargetSLA.xsd |
|
宛先 |
jms/EMSYSTargetSLATopicまたはjms/EMSYSTargetSLAQueue |
|
スキーマ |
<?xml version="1.0" encoding="UTF-8"?>
<!-- Schema for Denormalized Outbound Target Status message -->
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/
DataExchange/10203/OutboundData/"
xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/
10203/OutboundData/" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<!-- Define the root element -->
<xs:element name="EMSYSData" type="de:EMSYSDataType"/>
<!-- Define the root type -->
<xs:complexType name="EMSYSDataType">
<!-- zero or more target status elements -->
<xs:sequence>
<xs:element name="TargetSLA"
type="de:MetricDataType"
minOccurs="0" maxOccurs="unbounded"/>
</xs:sequence>
</xs:complexType>
<!-- Define the Target Status Type -->
<xs:complexType name="TargetSLAType">
<xs:all>
<xs:element name="SessionName"
type="xs:string"/>
<xs:element name="TargetName"
type="xs:string"/>
<xs:element name="TargetType"
type="xs:string"/>
<xs:element name="SLA" type="xs:integer"/>
<xs:element name="Timestamp"
type="xs:dateTime"/>
</xs:all>
</xs:complexType>
</xs:schema> |
|
サンプル |
<de:EMSYSData xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/OutboundData/">
<TargetSLA>
<SLA>100</SLA>
<Timestamp>07/11/2012 16:21:53</Timestamp>
<SessionName>Session1</SessionName>
<TargeName>OC4J 10.1.3</TargetName>
<TargetType>generic_service</TargetType>
</TargetSLA>
</de:EMSYSData> |
アウトバウンド・セッション・メッセージ・パラメータのチューニング
emctlコマンドを使用して、アウトバウンド・セッション・メッセージ・パラメータをチューニングできます(表3-22を参照)。
ノート:
パラメータを有効にするため、プロパティの設定後にOMSを再起動する必要があります。
表3-22 チューニング可能なアウトバウンド・セッション・メッセージ・パラメータ
| プロパティ名 | デフォルト値 | セマンティクス |
|---|---|---|
|
oracle.sysman.core.dataExchange.MaxData PointsPerMessage |
100 |
メッセージ内のメトリック・データ・ポイントの数。 |
|
oracle.sysman.core.dataExchange.Interval BetweenMessage |
2秒 |
次のJMSメッセージまでの時間間隔(秒単位)。 |
|
oracle.sysman.core.dataExchange.FirstDatasetWindow |
60分 |
最初のメッセージの送信時に、過去の最初の設定データ・ウィンドウの日付が送信されます。単位は分です。 |
例3-1 アウトバウンド・セッション・メッセージ・パラメータのチューニングのコマンド構文
emctl {set property|get property}
{oracle.sysman.core.dataExchange.MaxDataPointsPerMessage |
oracle.sysman.core.dataExchange.IntervalBetweenMessage |
oracle.sysman.core.dataExchange.FirstDatasetWindow}
プロパティの設定後、OMSを再起動してプロパティを有効にする必要があります。
インバウンド・データ交換セッションの作成
- ビジネス・イベントをCloud Controlに送信する必要がある場合は、「ビジネス・イベントの追加」をクリックします。それ以外の場合は、ステップ4にスキップします。ビジネス・イベント/インジケータの選択: ビジネス・イベントの追加ページが表示されます。
- オプションで、「受信メッセージにXSL変換を適用」を選択し、受信メッセージにXSLスタイルシートを適用します。この変換は、図3-2に示します。「表示」をクリックすると、複数行のテキスト・ボックスが表示され、XSLドキュメントを挿入できます。このオプションを選択した場合は、「構文チェック」を選択して、処理を続行する前にエントリが正確であることを確認します。
XSLT変換の最も一般的な使用対象として、ビジネスKPIまたはイベントをトランスポートする受信メッセージがあります。KPIまたはイベントにより必要なメッセージ(スキーマ)が生成されない場合は、メッセージの書式自体を変更するのではなく、Cloud Control側でXSLを適用できます。

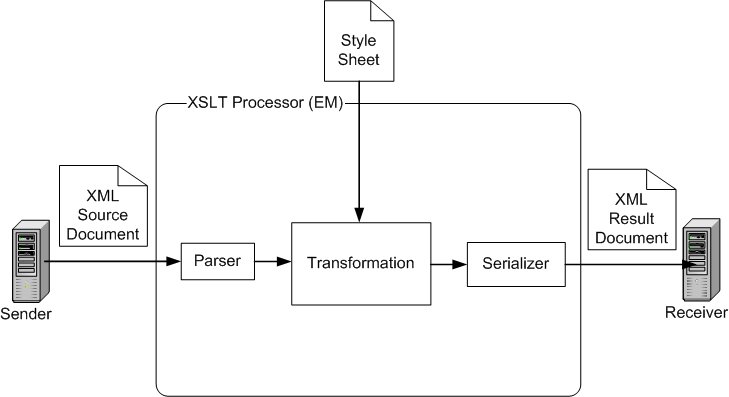

図3-2 XMLソース文書のXSLT変換
- オプションで、「受信メッセージにXSL変換を適用」を選択し、受信メッセージにXSLスタイルシートを適用します。この変換は、図3-2に示します。「表示」をクリックすると、複数行のテキスト・ボックスが表示され、XSLドキュメントを挿入できます。このオプションを選択した場合は、「構文チェック」を選択して、処理を続行する前にエントリが正確であることを確認します。
インバウンド・メッセージ・スキーマ
インバウンド・インジケータ・スキーマ
セッションの作成後、送信者は、インバウンド・データ交換セッションで定義したJMS宛先を介し、データ交換ハブを使用して、XML形式でデータを転送できます。
メッセージは、修飾ネームスペースまたは非修飾ネームスペースのいずれかです。メッセージが修飾されたネームスペースの場合、ネームスペースは、データソースの設定時に入力する必要があります。
修飾XMLメッセージの例
<po:PurchaseOrder xmlns:po:"http://example.com/Orders"> <OrderAmount>5000</OrderAmount> <NoOfItems> 15 </NoOfItems> </po:PurchaseOrder>
非修飾XMLメッセージの例
<PurchaseOrder> <OrderAmount>5000</OrderAmount> <NoOfItems> 15 </NoOfItems> </PurchaseOrder>
メッセージ・セマンティクス
受信メッセージは、次に示すセマンティックに従う必要があります。
-
例3-2のように、トップレベル要素のローカル名は、データソース名と同一である必要があります。
-
メッセージが修飾されている場合、ネームスペースは、データソースの設定時に定義される必要があります。
-
例3-1のように、2つ以上のインジケータを、この要素内で子要素として送信できます。
-
タイムスタンプを名前として持つサブ要素には、特別なセマンティクスがあります。タイムスタンプ名を持つサブ要素が存在する場合、インジケータはそのタイムスタンプ値とともに挿入されます。タイムスタンプ要素が存在しない場合、インジケータをリポジトリに挿入する際、現在の時刻が使用されます。
たとえば、リクエストが次のようにタイムスタンプ・サブ要素とともに受信された場合、インジケータはそのタイムスタンプ(2012-09-30 17:43:19.474)とともに挿入されます。
<po: PurchaseOrder xmlns:po:"http://example.com/Orders"> <OrderAmount>5000</OrderAmount> <NoOfItems> 15 </NoOfItems> <Timestamp>2012-10-30 17:43:19.474</Timestamp> </po: PurchaseOrder>
タイムスタンプ・サブ要素が存在しない場合、インジケータは、受信された現在のタイムスタンプとともにリポジトリに挿入されます。
例3-2 データソースの使用例
Orderというデータソース名で、受信ビジネス・インジケータのデータソースを作成します。次の3つのKPIを追加します。
-
OrderAmount -
NoOfItems -
Creditこの場合、受信XMLメッセージは、次の形式であることが必要です。
<Order> <OrderAmount>35</OrderAmount> <NoOfItems>102</NoOfItems> <Credit>72</Credit> <Timestamp>2007-01-16 16:29:00.978</Timestamp> </Order>
ノート:
この例では、トップレベル要素のローカル名は、データソース名
<Order>と同一である必要があります。また、
Creditなどのインジケータは、同じ名前を持つ子要素として送信されます。
メッセージ要素のデフォルト設定
-
TargetNameおよびTargetTypeがメッセージの一部である場合、それらは(データソースに)関連するターゲットのターゲット名およびターゲット・タイプと一致している必要があります。 -
TargetNameがメッセージの一部でない場合、データソースが関連付けられていたターゲットにデフォルト設定されます。 -
TargetTypeがメッセージの一部でない場合、ターゲットのターゲット・タイプにデフォルト設定されます。 -
メッセージに
Timestampが含まれていない場合、現在のタイムスタンプにデフォルト設定されます。 -
メッセージに
Categoryが含まれていない場合、カテゴリGenericExternalAlertMetricにデフォルト設定されます。 -
メッセージに
MetricNameが含まれていない場合、アラート・メトリックにデフォルト設定されます。 -
ProducerIDは、カテゴリGenericExternalAlertMetricおよびMetricのオプションです。ただし、ユーザー定義メトリックの場合、プロデューサIDが必要です。その場合、
ProducerIDは、メトリックの作成者と同一にする必要があります。
インバウンド・アラート・スキーマ
外部システムから、その独自のアラートまたはイベントをEnterprise Managerに送信し、Enterprise Managerのページに表示してSLAの一部として計算できます。
このスキーマは、次の場所で使用可能です。
$ORACLE_HOME/sysman/bam/InboundEvents.xsd
受信アラート・メッセージのスキーマは、次のとおりです。
<?xml version="1.0" encoding="UTF-8"?>
<xs:schema targetNamespace="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/InboundEvents/" xmlns:de="http://xmlns.oracle.com/EnterpriseManager/DataExchange/10203/InboundEvents/" xmlns:xs="http://www.w3.org/2001/XMLSchema" elementFormDefault="qualified" attributeFormDefault="unqualified">
<!-- Define the Alert element -->
<xs:element name="Alert" type="de:AlertType"/>
<!-- Define the Alert Type -->
<xs:complexType name="AlertType">
<xs:all>
<xs:element name="TargetType" type="xs:string" minOccurs="0"/>
<xs:element name="TargetName" type="xs:string" minOccurs="0"/>
<xs:element name="Category" type="xs:string" minOccurs="0"/>
<xs:element name="MetricName" type="xs:string" minOccurs="0"/>
<xs:element name="ProducerID" type="xs:string" minOccurs="0"/>
<xs:element name="Severity" type="xs:string"/>
<xs:element name="Message" type="xs:string" minOccurs="0"/>
<xs:element name="Key1" type="xs:string" minOccurs="0"/>
<xs:element name="Key2" type="xs:string" minOccurs="0"/>
<xs:element name="Key3" type="xs:string" minOccurs="0"/>
<xs:element name="Key4" type="xs:string" minOccurs="0"/>
<xs:element name="Value" type="xs:string" minOccurs="0"/>
<xs:element name="TimeStamp" type="xs:dateTime" minOccurs="0"/>
</xs:all>
</xs:complexType>
</xs:schema>ヒントおよびトラブルシューティング情報
次の項では、データ交換プロセスの際に発生する様々な問題の解決に役立つ、ヒントおよびトラブルシューティング情報を説明します。
データ交換ハブの接続エラー
Cloud Controlで作成されたデータ交換ハブの接続では、認証の問題が原因でエラーが発生する場合があります。これらのエラーは次の場所に表示されることがあります。
-
Cloud Controlログ・ファイル
-
Cloud Controlの「データ交換」ページ。たとえば:
An error occurred while verifying the Data Exchange hub <hub_name>: You are not authorized to access the Data Exchange hub. The <session_name> session was not created successfully.
-
データ交換ハブのログ(OC4JログのOC4Jコンテナ・エラーなど)。たとえば:
2008-01-29 17:37:28.259 NOTIFICATION J2EE RMI-00004 Invalid username or password for default (oc4jadmin). Authentication failed. 08/02/28 17:37:28 INFO: RMIProto .readConnectionHeader Local ORMI version = 1. 3 different from remote version 1.1 will use 1.1 2008-01-29 17:37:28.290 ERROR [RealmLoginModule] authentication failed
接続の問題を解決するには、次のステップに従います。
-
データ交換ハブのユーザー名/パスワードの組合せが正しいことを確認します。これは、JDeveloperなどのクライアント・プログラムやJMSクライアントを使用して確認できます。
-
次のように、Cloud Controlでデータ交換ハブの接続エントリを再作成します。
-
スーパー・ユーザーまたは管理者としてCloud Controlにログインします。
-
Enterprise Manager Cloud Controlから、「設定」をクリックします。
左マージンに設定リンクが表示されます。
-
「データ交換」をクリックします。
「データ交換」ページが表示されます。
-
「データ交換ハブ」タブでハブ接続を選択し、「削除」をクリックします。
-
新しいデータ交換ハブを作成します。「データ交換ハブの作成」を参照してください。
-
通知メソッドおよび通知ルール
ノート:
このセクションで推奨する検証は、トラブルシューティングを目的としたもので、変更を目的としていません。通知メソッドまたは通知ルールを更新すると、望ましくない結果になる可能性があります。
次の項で説明します。
通知メソッド
アウトバウンド・セッションに使用される各データ・ハブに対し、新しい通知メソッドが作成されます。メソッドの名前はhub_nameNotifDeviceで、hub_nameは、メソッド作成の対象のデータ・ハブの名前です。
データ・フローのヒント
-
次のJNDI詳細が、使用するデータ・ハブに正しく入力されていることを確認します。
-
JNDI URL
-
ユーザー名
-
パスワード
-
-
インバウンド・セッション設定の場合、データソース定義でJMSにJNDI資格証明を指定しないでください。
JMSトピックまたはキューが認証詳細を指定することで保護されている場合は、ユーザー名およびパスワードを指定します。そうでない場合、フィールドは空白のままにしてください。
-
JMSサーバーが起動し実行中であり、必要なJMSトピック名およびキュー名で構成されていることを確認します。
-
インバウンドまたはアウトバウンドのいずれかのセッションがスケジュール済で実行中であることを確認します。
-
インバウンド・セッション・データソースの場合は、トピック詳細が正しく入力されていることを確認し、「接続テスト」をクリックします。
-
2つのアクティブなインバウンド・セッションで同一のトピック名またはキュー名を使用すると、データ破損の原因となります。
-
インバウンド・セッションの頻度は、外部システムがデータを送信する頻度と同期的または相対的である必要があります。
たとえば、外部システムが10分に1度データを送信している場合、インバウンド・セッション頻度を2分に設定するのは非効率的です。
-
アウトバウンド・セッションの場合は、受信者またはEL計画(Oracle BAMの場合)が実行中であることを確認します。
-
効率を上げるため、アウトバウンド・セッションのスケジュール頻度は、そのセッション内で定義されたメトリックをEnterprise Managerが収集する頻度と相対的または同期的であることが必要です。
たとえば、Enterprise Managerにおいて、アウトバウンド・セッションで定義したメトリックの収集頻度が5分の場合、アウトバウンド頻度をより低く(たとえば1分などに)設定するのは新規データがリモートにある可能性があるため非効率的です。このような場合、アウトバウンド頻度を5分または10分に設定すると効率的です。
新規のメトリック値がある場合にのみ転送されることに注意してください。
-
異なるメッセージ形式を持つ2つ以上のアウトバウンド・セッションを同時にスケジュールしないでください。
-
低い頻度が特に必要な場合以外は、より高い頻度の間隔を設定してください。これにより、Enterprise Manager/JMSサーバー負荷を削減できます。
エンド・ツー・エンド・フローのサンプル・デモ
インテグレータの利便性を図るために、Oracleでは、エンド・ツー・エンド・データ・フローの詳細を説明したサンプル・デモを提供しています。デモにアクセスするには、次のディレクトリに進みます。
$ORACLE_HOME/sysman/bam
アウトバウンド・セッション・サンプルの説明は、ファイルoutboundsession_sample_readme.txtで提供されています。デモに必要なレポートは、READMEファイルで説明するように、ファイルoutboundsession_report.xmlをインポートして作成できます。
インバウンド・セッション・サンプルの説明は、ファイルinboundsession_sample_readme.txtで提供されています。デモに必要なアーティファクトは、READMEファイルで説明するように、ファイルinboundsession_report.xmlをインポートして作成できます。
参考文献
データ交換プロセスにおいて、すべての関連テクノロジを効果的に利用する上で役に立つ、オンライン・リソースを次に示します。
-
Oracle Business Activity Monitoring:
https://www.oracle.com/middleware/technologies/business-activity-monitoring.html -
Java Message Service
-
Java Message Service概念:
http://docs.oracle.com/javaee/6/tutorial/doc/bncdq.html -
Java Message Service仕様:
https://java.net/projects/jms-spec/pages/Home
-
