トポロジの表示

トポロジは、アセット間の関係を表示します。ネットワーク・トポロジは、ポート、データリンクおよびネットワーク・インタフェースから構成されています。

「ターゲット」、「すべてのターゲット」の順に選択します。
ファブリックについては、イーサネット/インフィニバンド・ファブリックを選択します。

ネットワーク・スイッチについては、「システム・インフラストラクチャ・スイッチ」を選択します。

ネットワークについては、「システム・インフラストラクチャ・ネットワーク」を選択します。
ターゲットの1つを選択します。
ターゲットのランディング・ページで、メニューを表示するターゲットのタイプの横にある下向き矢印をクリックします。
ファブリックについては、図21-2に示すように、「ファブリック・トポロジ」を選択します。

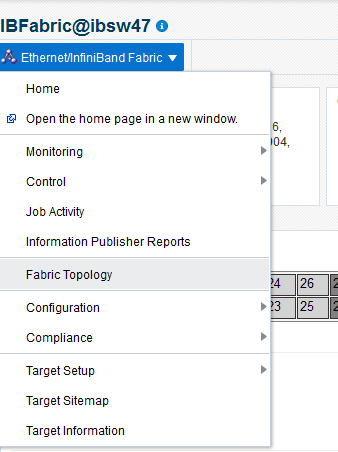

図21-2 トポロジのメニュー選択

「図21-2 トポロジのメニュー選択」の説明
「トポロジ」ページに、このターゲットの関係が表示されます。トポロジの表示を調整して、ターゲットについてさらに学習できます。図21-3では、選択したファブリックを使用するアセットが示されています(「フィルタ」オプションにそれらが含まれているため)。

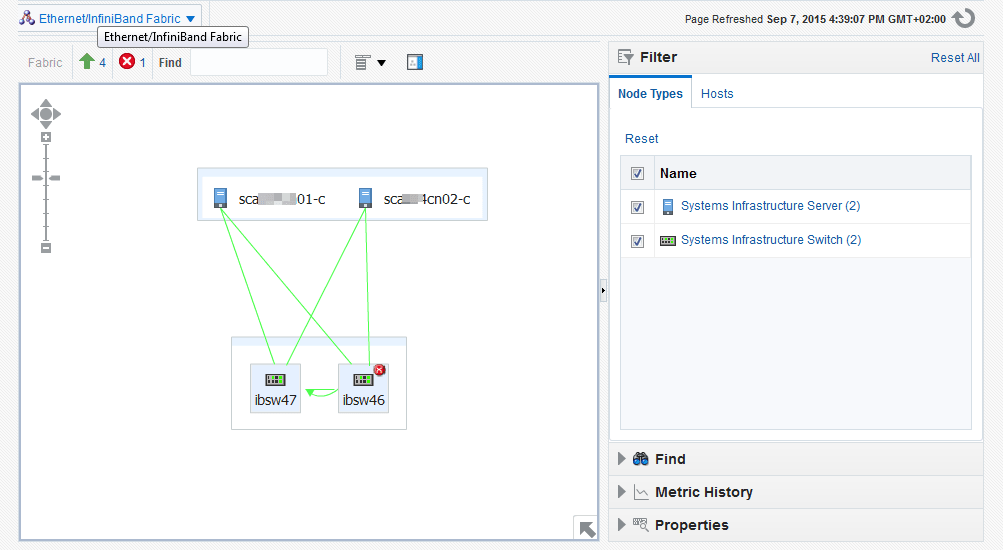

図21-3 ファブリック・トポロジ

「図21-3 ファブリック・トポロジ」の説明
トポロジのオブジェクトにカーソルを重ねて、アセットの情報を表示します。図21-4では、ファブリックのスイッチにマウス・ポインタを重ねた結果を示しています。

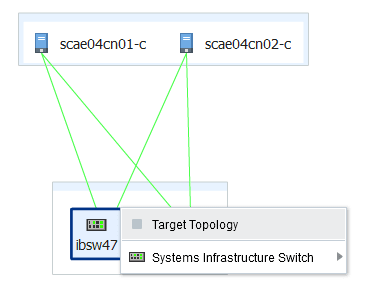

図21-4 ターゲット・トポロジ

「図21-4 ターゲット・トポロジ」の説明
別のターゲットを表示するには、再度「すべてのターゲット」をクリックしてから、フィルタを削除するターゲット・タイプの横にある「削除」アイコンをクリックします。
