ルーターを使用したタスク・フローの作成

ルーターを使用した制御フロー・ケースでは、特定のパラメータに基づいて、特定ページにリクエストを渡すことができます。ヒューマン・タスクに基づいたADFタスク・フローでは、電子メール通知用に特別なページが必要です。この項では、電子メール通知用に特別なページを作成する方法を説明します。

ルーターを使用してタスク・フローを作成するには:

「アプリケーション」ウィンドウで、タスク・フロー・プロジェクトを開き、「project_name _TaskFlow.xml」をダブルクリックします。

デザイナでXMLファイルが開きます。ダイアグラム・ビューに、「taskDetails1.jspx」アイコンが表示されます。
「コンポーネント」ウィンドウで、「ADFタスク・フロー」を選択し、「View」アイコンをデザイナにドラッグします。
アイコンの下にある「view1」をクリックし、電子メール通知ページの名前を入力します。

図30-33に、「EmailPage」という名前の例を示します。

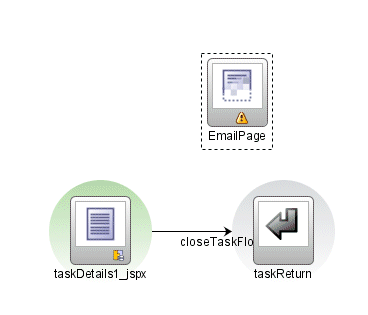

図30-33 電子メール・ページの作成

「図30-33 電子メール・ページの作成」の説明
「コンポーネント」ウィンドウで、「ルーター」をデザイナにドラッグします。
アイコンの下の「router1」をクリックし、ルーター名を入力します。

図30-35に、「PageRouter」という名前の例を示します。
ルーターがコールされることを確認するには、図30-34に示すように、ルーター・アイコンを右クリックし、「アクティビティのマーク」→「デフォルト・アクティビティ」の順にクリックします。

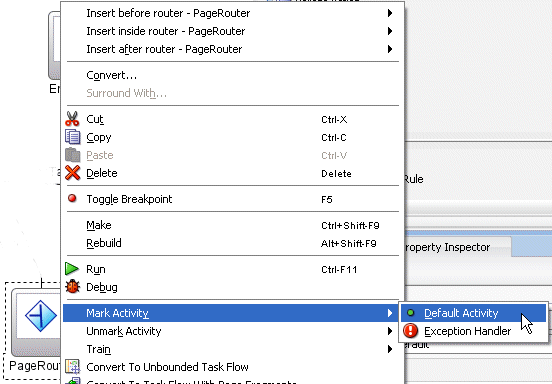

図30-34 ルーターをデフォルト・アクティビティとしてマーク

「図30-34 ルーターをデフォルト・アクティビティとしてマーク」の説明
「ルーター」、「router_name」、「プロパティ・インスペクタ」タブの順にクリックします。
「デフォルト結果」フィールドにdefaultと入力します。
「追加」をクリックして、「結果」フィールドに電子メール通知ページの名前を入力します。
式ビルダーを使用して、#{pageFlowScope.bpmClientType=="notificationClient"}を「式」フィールドに入力します。
「コンポーネント」ウィンドウで、「制御フロー・ケース」をクリックします。
デザイナで、ルーター・ページ・アイコンから「taskDetails1.jspx」にドラッグします。

図30-35に示すように、制御フローには、「デフォルト」というラベルが自動的に付けられます。

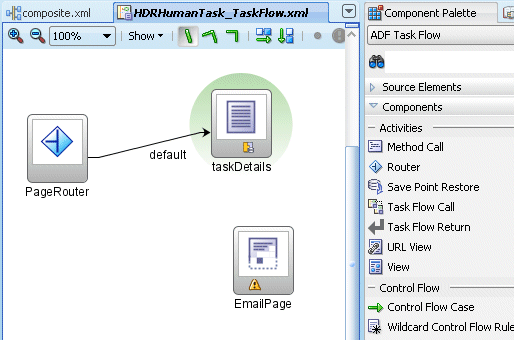

図30-35 制御フローの接続

「図30-35 制御フローの接続」の説明
「コンポーネント」ウィンドウで、「制御フロー・ケース」をクリックします。
デザイナで、ルーター・ページ・アイコンから電子メール通知ページ・アイコンにドラッグします。
「制御フロー・ケース」、「email_page_name」、「プロパティ・インスペクタ」タブの順にクリックします。
「結果(自)」リストから、電子メール通知ページの名前を選択します。

図30-36に、完成した制御フローを示します。

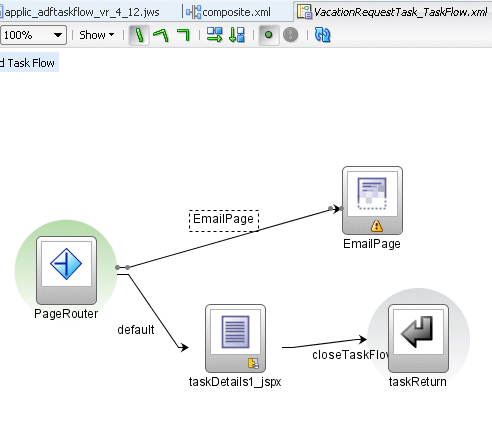

図30-36 電子メール通知の完成した制御フロー

「図30-36 電子メール通知の完成した制御フロー」の説明

電子メール通知ページの作成を続行するには、「電子メール通知ページの作成」のステップ1を参照してください。
