ifアクティビティの作成方法

ifアクティビティを作成するには:

1. 「コンポーネント」ウィンドウで、「BPELコンストラクト」を展開します。
2. ifアクティビティをデザイナにドラッグします。

   図11-1に示すように、if条件とelse条件が表示されます。

   図11-1 ifアクティビティ


   「図11-1 ifアクティビティ」の説明
3. ifブランチをクリックします。
4. 図11-2に示すように、「条件」フィールドに条件を入力します。「XPath式ビルダー」アイコンをクリックして、「式ビルダー」ダイアログを起動することもできます。

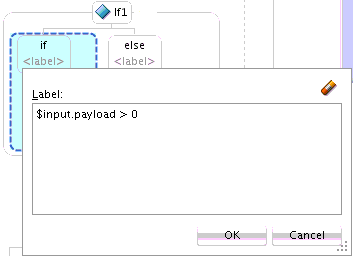

   図11-2 ifアクティビティのifブランチ


   「図11-2 ifアクティビティのifブランチ」の説明
5. 「OK」をクリックします。
6. 必要に応じて、追加のアクティビティをif条件にドラッグして定義します。これらのアクティビティは、if条件がtrueと評価された場合に実行されます。
7. elseifブランチをクリックします(このブランチを追加した場合)。
8. 図11-3に示すように、「条件」フィールドに条件を入力します。

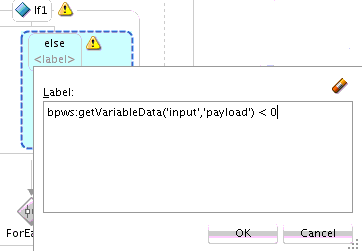

   図11-3 ifアクティビティのelseifブランチ


   「図11-3 ifアクティビティのelseifブランチ」の説明
9. 「OK」をクリックします。
10. elseif条件を追加する場合は、ifアクティビティを強調表示し、「追加」アイコンを選択してメニューを起動します。
11. 必要に応じて、追加のアクティビティをelseif条件にドラッグして定義します。これらのアクティビティは、ifブランチがtrueと評価されず、このelseifブランチがtrueと評価された場合に実行されます。
12. elseラベルをクリックします。
13. 必要に応じて、条件を入力するか、追加のアクティビティをelse条件にドラッグして定義します。これらのアクティビティは、ifおよびその他のelseifブランチがtrueと評価されず、このelseブランチがtrueと評価された場合に実行されます。

    図11-4に、完了したifアクティビティを示します。各ブランチには、含まれているアクティビティが表示されています。

    図11-4 完了したifアクティビティ


    「図11-4 完了したifアクティビティ」の説明
