パラレル・フローの作成方法
パラレル・フローを作成するには:
- 図10-2に示すように、+記号をクリックしてflowアクティビティを開きます。

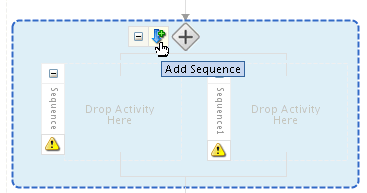

flowアクティビティには、最初に2つのブランチがあり、各ブランチには機能要素用のボックスがあります。これらのボックスにデータを移入するには、scopeアクティビティの場合のように、機能を作成するか、複数のアクティビティをボックスにドラッグします。flowアクティビティを強調表示し、「シーケンスの追加」アイコンをクリックすることで、ブランチを追加できます。図10-3に詳細を示します。
- 複数のサービスを同時に起動するには、追加するアクティビティをflowの両側にドラッグして定義します。図10-4に詳細を示します。
完了すると、flowアクティビティの設計は図10-5のようになります。この例は、「Retrieve_QuotesFromSuppliers」 flowアクティビティを示しています。入札を受け取るために、「InternalWarehouseService」および「PartnerSupplierMediator」の2つのブランチが定義されています。
