例: Oracle Analytics Cloudオンプレミス・データベースへの接続

ネットワーク・パス・アナライザは、ネットワーク内の転送パスと戻りパスを検出します。結果を使用して、論理ネットワーク・パスが目的と一致していることを確認し、トラフィックの送信または問題のトラブルシューティングを開始する前に、仮想ネットワーク接続設定が期待どおりに機能することを確認できます。

Oracle Analytics Cloud接続のネットワーク・パス分析の例を次に示します:

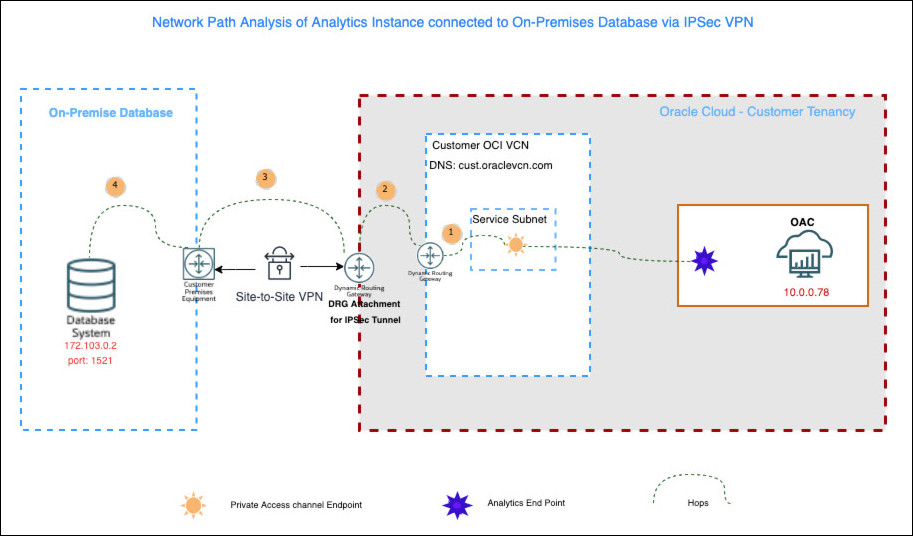

Oracle Analytics Cloudは、IPSec VPNを介してオンプレミス・データベースに接続します。

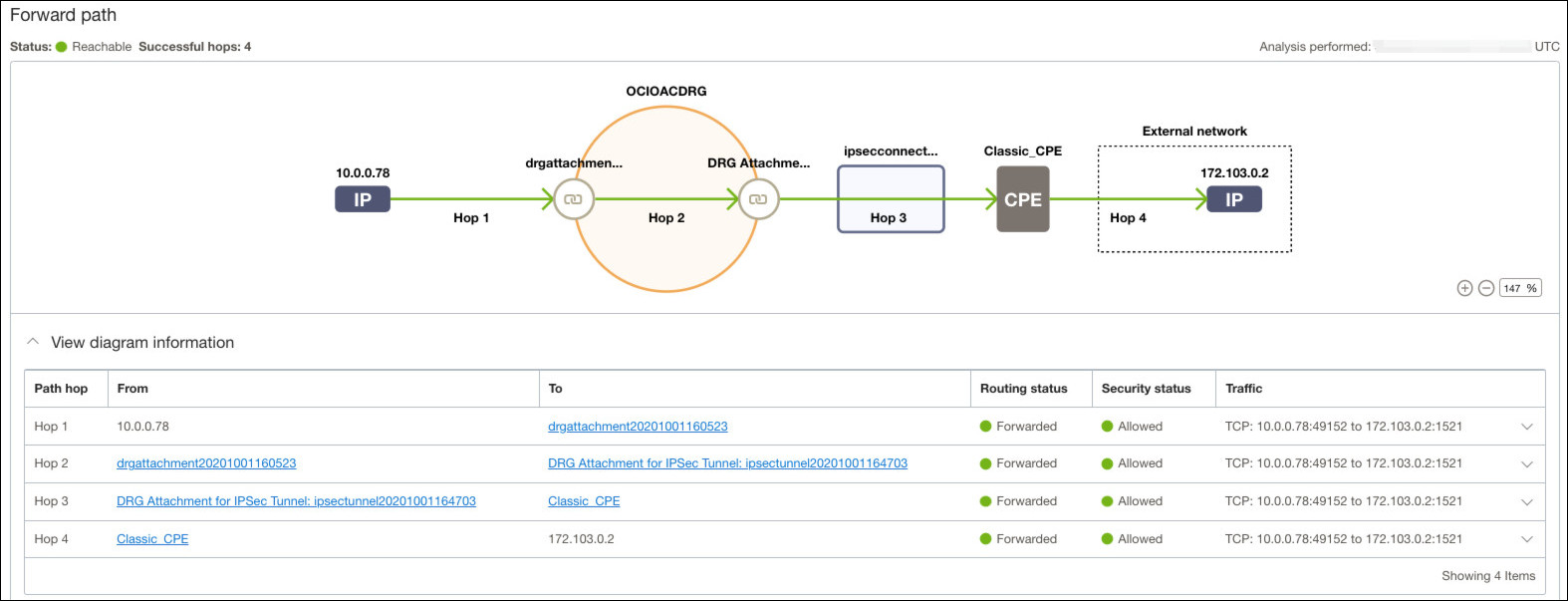

フォワード・パス

この例では、フォワード・パスは4つの正常な到達可能なネットワーク・ホップを示しています。

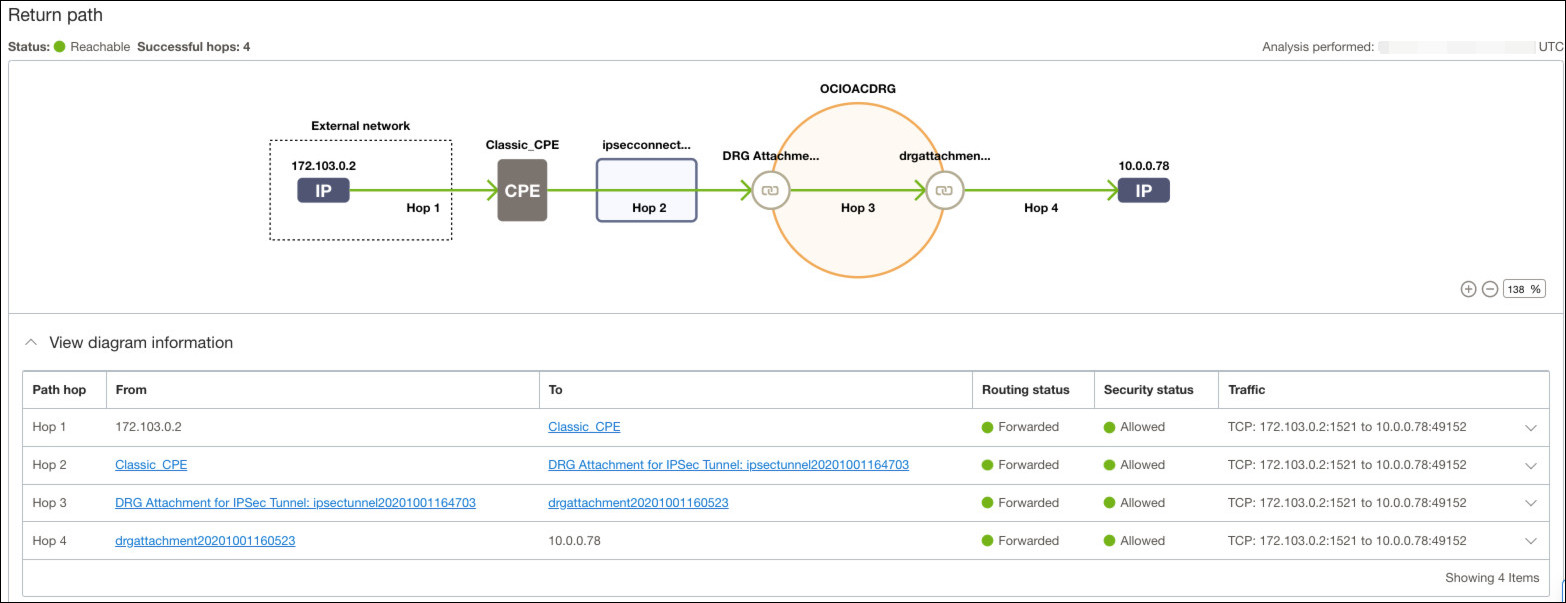

リターン・パス

この例では、リターン・パスは、4つの正常な到達可能なネットワーク・ホップを示しています。

ホップ1: 顧客のオンプレミス機器に対するIPアドレスが172.103.0.2の顧客データベース
ホップ2: サイト間VPNを介したOCIテナンシへのお客様のオンプレミス機器
ホップ3: OCI VCN動的ルーティング・ゲートウェイへのIPSec動的ルーティング・ゲートウェイ
ホップ4: プライベート・アクセス・チャネルを介した、IPアドレスが10.0.0.78のOracle Analytics CloudへのOCI VCN動的ルーティング・ゲートウェイ
