ダイアグラム・ビューでのフローへのページおよびアクション・チェーンの追加

フロー図ビューを使用して、フロー全体をコンテキストに保ちながら、ページおよびアクション・チェーンをフローに追加します。ページ・エディタではなくフロー・ダイアグラムにフローを作成することは、コーディングを必要とせずにワークフローを作成する場合に便利です。また、複雑なフローを視覚的にナビゲートし、サブフローを再利用することもできます。

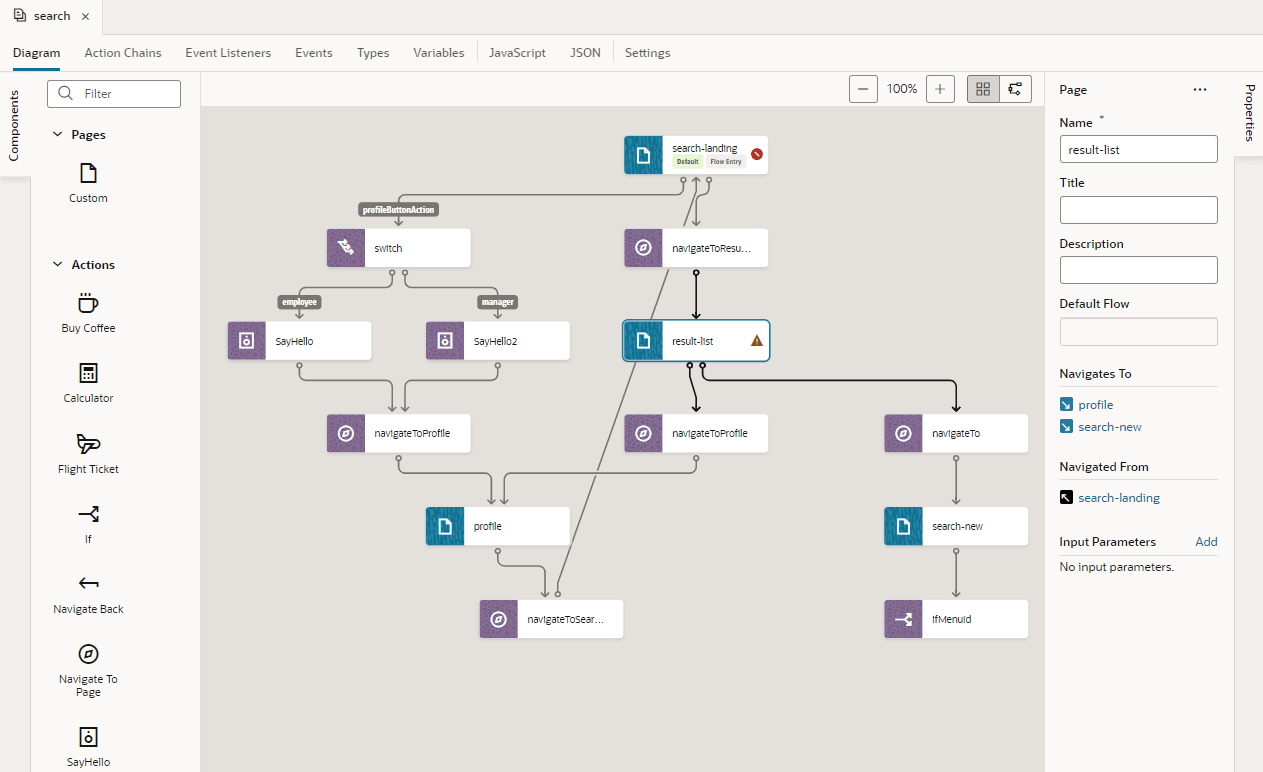

フローを作成するには、コンポーネント・パレットからアイテムをドラッグし、図のタイルにドロップするだけで、ページを追加してページ・レベルのアクション・チェーンを作成します。フロー図を使用して作成されたすべてのページおよび対応するアクションを表示するsearchワークフローの例を次に示します:

図diagramview-flow-example.pngの説明

ページまたはアクションのタイルをクリックすると、識別しやすいように個別に色分けされて、すべての接続リンクが強調表示されます。ソース・ページからターゲット・ページへのナビゲーション方向のリンクの流れに注意してください。相互にナビゲートするページには両方の端に矢印があります。選択したタイルのプロパティ・ペインを使用して、追加情報を表示し、その他の機能を実行できます。

ノート:

ページ・エディタを使用して作成されたフローを開くと、フロー・ダイアグラムにデフォルトでナビゲーションのみが表示されます。ただし、フロー図でフローを最初から構築する場合、すべてのページおよび関連するアクション・チェーンも表示されます。この設定を変更するには、「フロー図でのアクション・チェーンの表示または非表示」を参照してください。

アプリケーション・ツリー・ビューのフロー右クリック・メニューで「複製」をクリックして、ワークフローを複製することもできます。フローを複製すると、ページ、チェーンおよびサブフローを含むすべてのコンテンツがコピーされ、新しいワークフローの開始ポイントとして機能します。
