ダイアグラム・ビューでのフロー・ナビゲーションの表示

ダイアグラム・タブでフロー・アーティファクトを開くと、フロー・ダイアグラム・ビュー()にフロー内のすべてのページとそのナビゲーション関係が表示されます。この概要レベルのビューを使用すると、フロー内のページ間の主要なナビゲーションに集中できます。

フロー図ビューに表示される内容の例を次に示します:

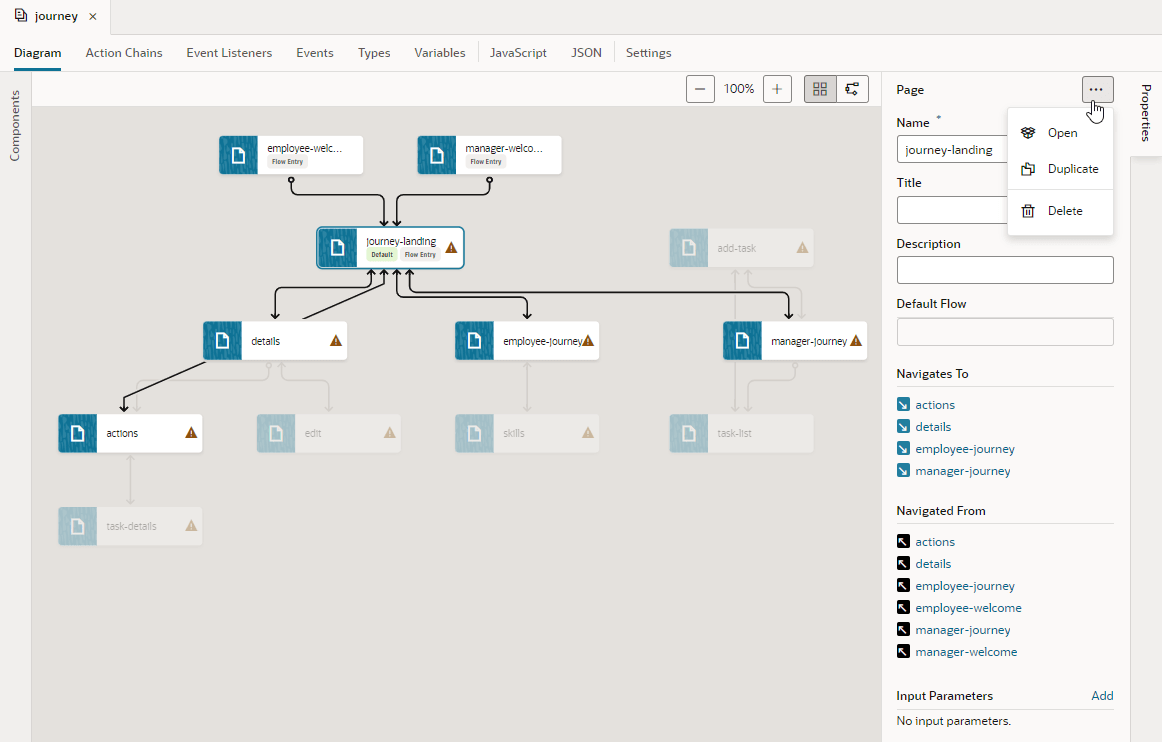

図diagramview-flow-navonly.pngの説明

デフォルト・ページ(journey-landing)にバッジがあり、フローのデフォルト・ページとして示されます。ページ・タイルをクリックすると、すべてのナビゲーション・リンクが強調表示されます。リンクは、ソース・ページからターゲット・ページへのナビゲーションの方向に流れ、相互にナビゲートするページには両方の端に矢印があります。関連のないページがバックグラウンドにどのようにフェードするかを書き留めて、フローがどのように構築されるかについてよりよく理解してください。ナビゲーション詳細は、選択したページのプロパティ・ペインにも表示されます。入力パラメータの追加、ページの複製および削除、およびページ・デザイナでのページのオープンも実行できます。
