拡張オプション

「上級」パネルは次のように表示されます:

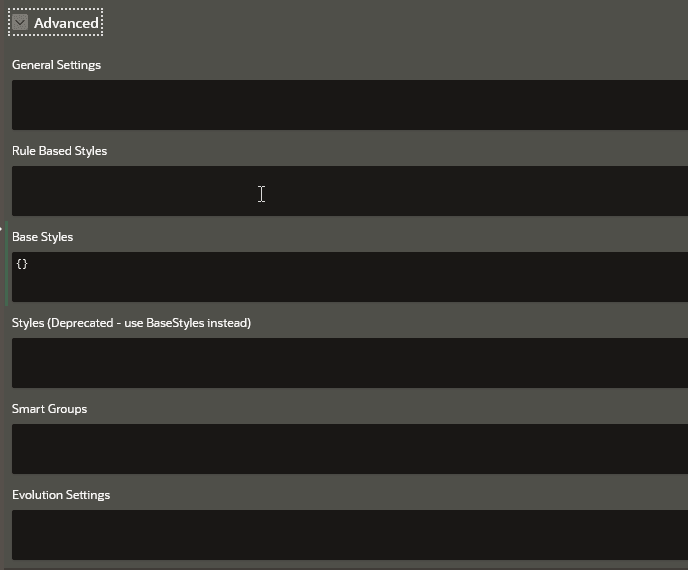

図apex_advanced_options.pngの説明

「アドバンスト」パネルでは、次のオプションを使用して、グラフ・ビジュアライゼーションのカスタムおよびデフォルトのスタイル設定を構成できます:

一般設定

JSON形式で一般的なグラフ視覚化設定(settingsを参照)を指定できます。

たとえば、次のJSON例では、テーマ、凡例の幅およびレイアウト構成を指定します:

{
"theme": "dark",
"layout": "hierarchical",
"legendWidth": "20"
}

対応するグラフ・ビジュアライゼーションを次に示します:

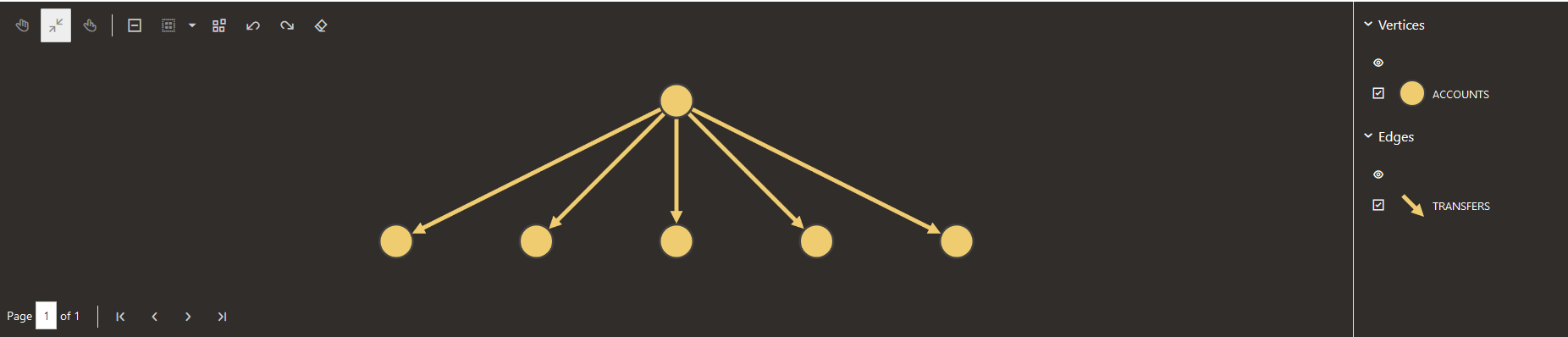

図apex_general_settings.pngの説明

ルールベースのスタイル

ルールベースのスタイル式は、特定のスタイルを適用する必要があるターゲット要素を指定するために使用されます。 適用されたカスタム・スタイルも凡例パネルに反映されます。 詳細は、「プロパティ・グラフ・ビジュアライゼーション開発者ガイドおよびリファレンス」の「ルール式」を参照してください。

たとえば、次のJSON例では、100から110の範囲の従業員IDのカスタム色スタイルを作成します:

[
  {
    "_id": 1,
    "component": "vertex",
    "stylingEnabled": true,
    "target": "vertex",
    "visibilityEnabled": true,
    "conditions": {
      "operator": "and",
      "conditions": [
        {
          "property": "EMPLOYEE_ID",
          "operator": ">=",
          "value": "100"
        },
        {
          "property": "EMPLOYEE_ID",
          "operator": "<=",
          "value": "110"
        }
      ]
    },
    "legendTitle": "Rule-Based Style",
    "style": {
      "color": "red"
    }
  }
]

対応するグラフ・ビジュアライゼーションを次に示します:

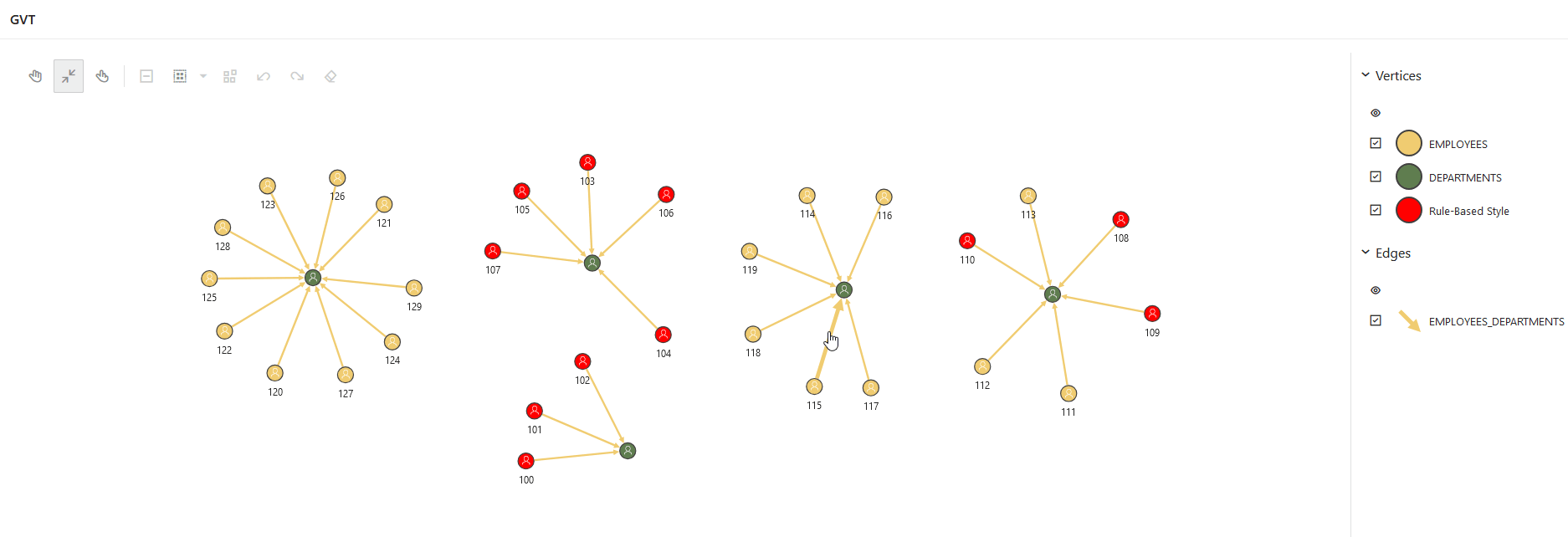

図apex_rule_based_style.pngの説明

その他の例については、「プロパティ・グラフ・ビジュアライゼーション開発者ガイドおよびリファレンス」の「ルールベースのスタイル」を参照してください。

基本スタイル

ベース・スタイル式は、グラフの頂点とエッジのデフォルトのスタイル設定を上書きするために使用されます。

たとえば、次のJSON例では、デフォルトの頂点スタイル設定が上書きされます:

{
   "vertex":{
      "size":12,
      "label":"${properties.EMPLOYEE_ID}",
      "icon":"fa-user"
    }
}

対応するグラフ・ビジュアライゼーションを次に示します:

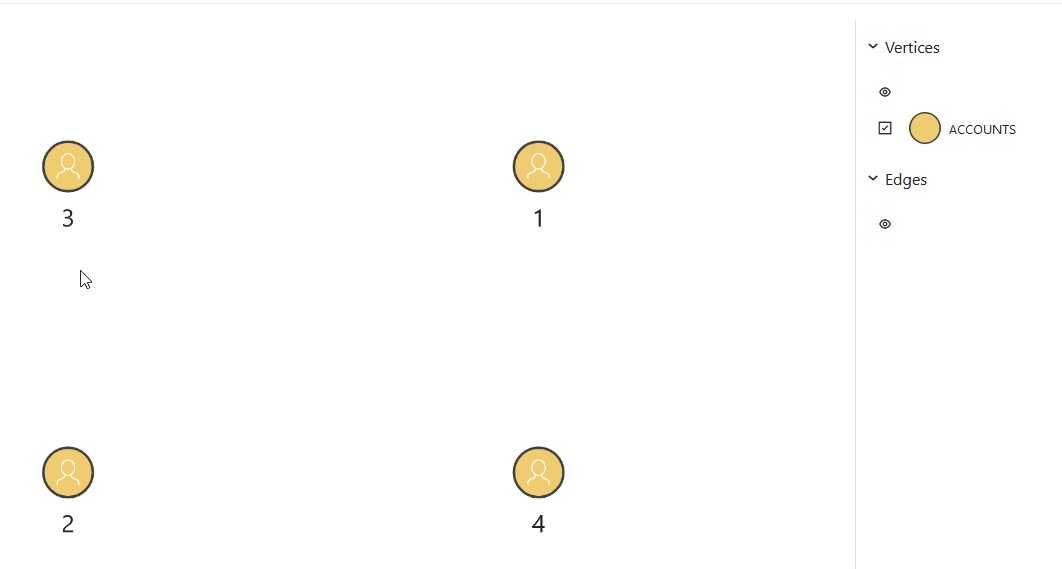

図apex_base_style.pngの説明

その他の例については、「プロパティ・グラフ・ビジュアライゼーション開発者ガイドおよびリファレンス」の「基本スタイル」を参照してください。

スマート・グループ

JSON形式でスマート・グループ化を適用するための構成を指定できます。

たとえば、次のJSON例では、従業員をJOB_IDでグループ化します:

[
  {
    "_id": 1,
    "name": "Group By Job",
    "type": "group",
    "automatic": true,
    "enabled": true,
    "groupBy": "JOB_ID",
    "conditions": {
      "operator": "or",
      "conditions": [

      ]
    }
  }
]

対応するグラフ・ビジュアライゼーションを次に示します:

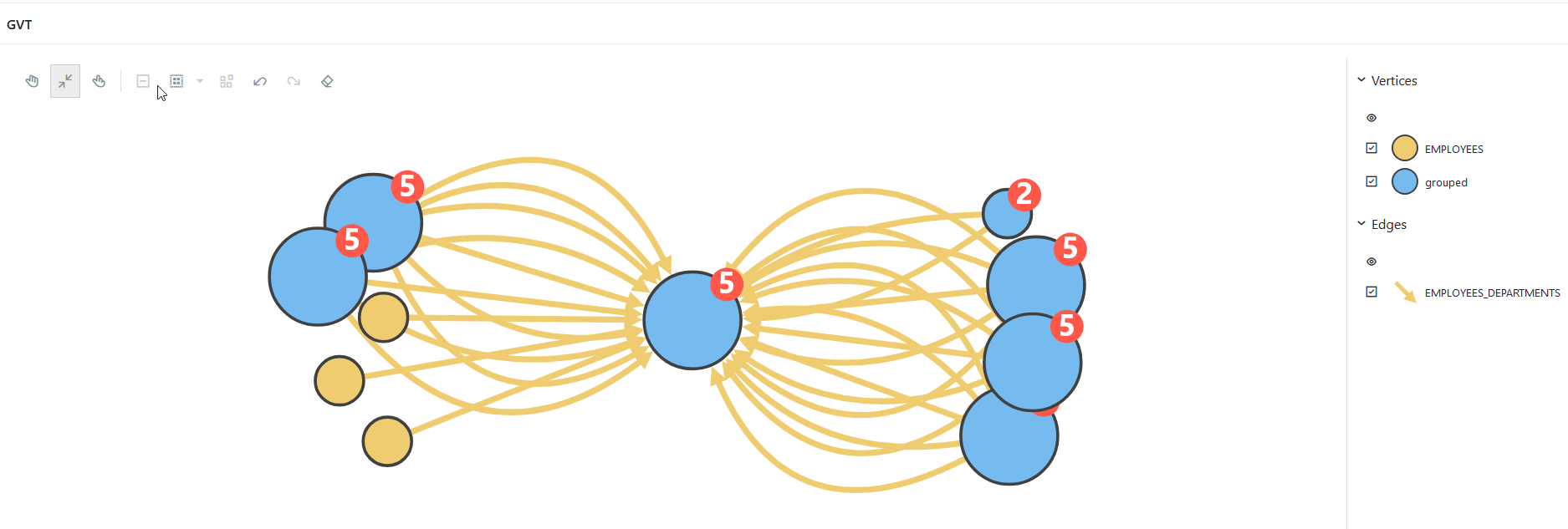

図apex_smart_group.pngの説明

エボリューション設定

JSON形式でネットワーク展開の構成を指定できます。

たとえば:

{
    "vertex": {
      "start": "properties.HIRE_DATE"
    },
    "unit": "year",
    "chart": "line"
}

対応するグラフ・ビジュアライゼーションを次に示します:

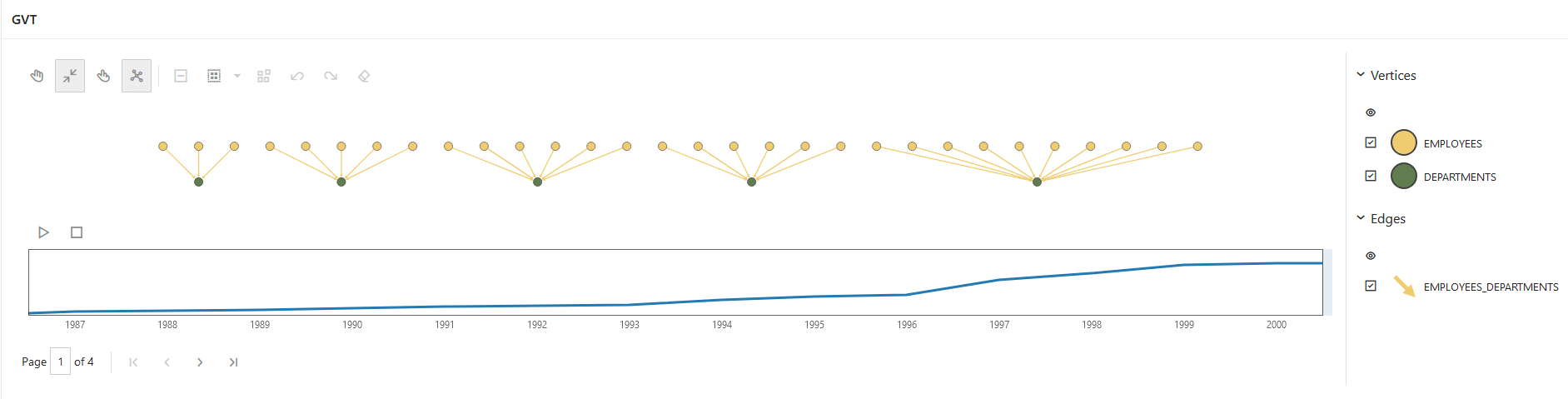

図apex_evoloution_settings.pngの説明
