25.4 プロパティ・グラフ・スキーマのビジュアライゼーション

プロパティ・グラフの基礎となるデータベース・スキーマをビジュアル化できます。

• SQLプロパティ・グラフのスキーマのビジュアル化
  SQLプロパティ・グラフの基礎となるスキーマをビジュアル化できます。
• PGQLプロパティ・グラフのスキーマのビジュアル化
  PGQLプロパティ・グラフの基礎となるスキーマをビジュアル化できます。

25.4.1 SQLプロパティ・グラフのスキーマのビジュアル化

SQLプロパティ・グラフの基礎となるスキーマをビジュアル化できます。

SQLプロパティ・グラフのスキーマをビジュアル化するには、次のステップを実行します。

1. 「SQLプロパティ・グラフ」タブで「グラフ・リストの取得」をクリックします。
2. 目的のグラフのオプション・メニューをクリックし、グラフ・スキーマの表示を選択します。

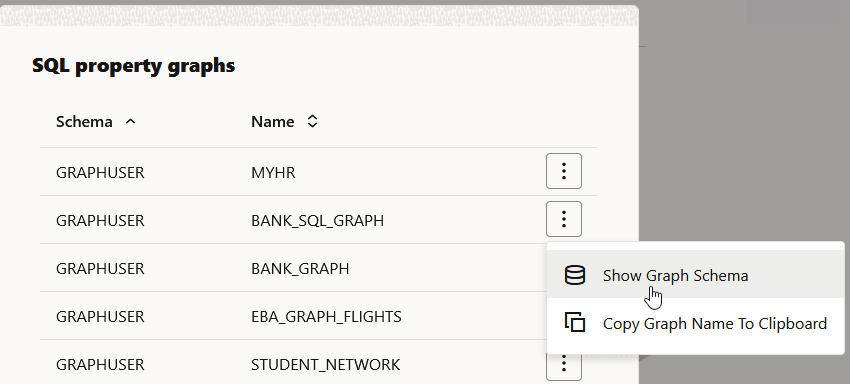

   図25-14 グラフ・スキーマの表示オプション





   「図25-14 グラフ・スキーマの表示オプション」の説明




   グラフのスキーマは次のように表示されます:

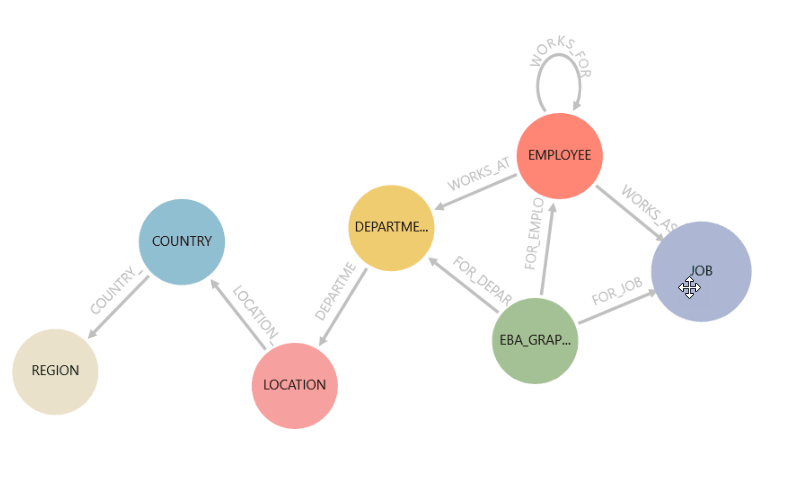

   図25-15 SQLプロパティ・グラフのグラフ・スキーマのビジュアライゼーション





   「図25-15 SQLプロパティ・グラフのグラフ・スキーマのビジュアライゼーション」の説明




   SQLグラフ問合せの実行に進むと、スキーマ・ビジュアライゼーションがグラフ・ビジュアライゼーションで置き換えられます。

25.4.2 PGQLプロパティ・グラフのスキーマのビジュアル化

PGQLプロパティ・グラフの基礎となるスキーマをビジュアル化できます。

PGQLプロパティ・グラフのスキーマをビジュアル化するには、次のステップを実行します。

1. データベース(PGQLプロパティ・グラフ)タブで「グラフ・リストの取得」をクリックします。
2. 目的のグラフのオプション・メニューをクリックし、グラフ・スキーマの表示を選択します。
   グラフのスキーマが表示されます。次の例は、MOVIES_PGQLという名前のPGQLプロパティ・グラフのスキーマ・ビジュアライゼーションを示しています。

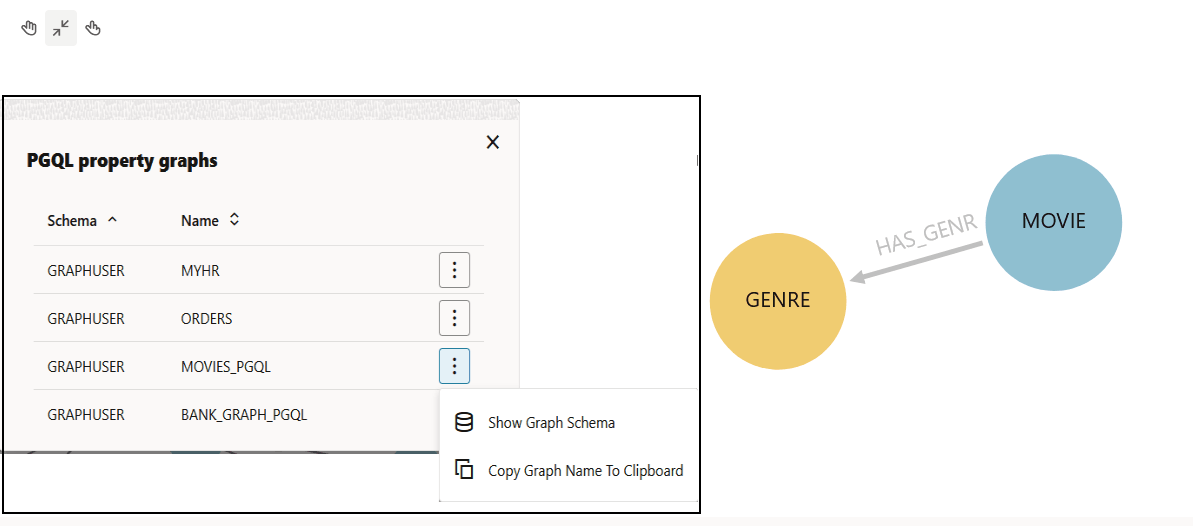

   図25-16 PGQLプロパティ・グラフのグラフ・スキーマのビジュアライゼーション





   「図25-16 PGQLプロパティ・グラフのグラフ・スキーマのビジュアライゼーション」の説明




   PGQLグラフ問合せの実行に進むと、スキーマ・ビジュアライゼーションがグラフ・ビジュアライゼーションで置き換えられます。
