Gantt-Diagramme

In Oracle Analytics können Sie Gantt-Diagramme verwenden, um Projekt- oder Vorgangspläne zu visualisieren und den Fortschritt und die Dauer von Aufgaben oder Ereignissen zu verfolgen.

Gantt-Diagramme verwenden die vertikale Achse, um Aufgaben oder Ereignisse aufzulisten, und die horizontale Achse, um die Zeit anzuzeigen. Horizontale Balken im Diagramm stellen die Dauer jeder Aufgabe oder jedes Ereignisses dar. Rauten stellen Aufgaben oder Ereignisse ohne Enddatum in den Daten dar.

Sie können zwei Zeiträume oder Layer in einem Gantt-Diagramm anzeigen. Beispiel: Sie möchten die geplante Dauer der Aufgaben in einem Projekt mit der tatsächlichen Zeit vergleichen, die für deren Abschluss benötigt wurde.

Sie verwenden zusätzliche Spalten, um Farbe oder Größe auf die Balken in der Visualisierung anzuwenden und so Faktoren wie Aufgabenstatus und Komplexität oder verwendete Ressourcen darzustellen.

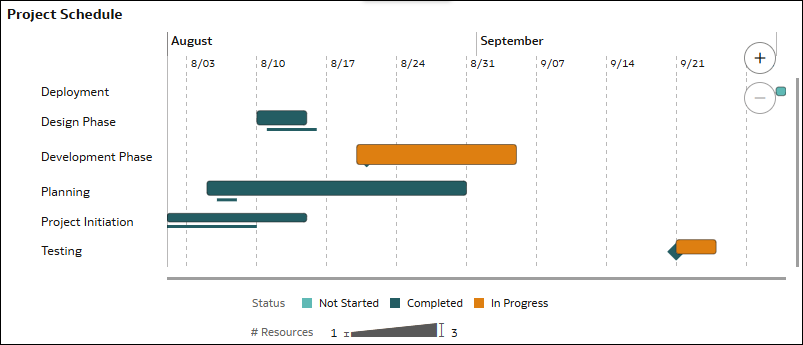

Beispiel: In diesem Gantt-Diagramm wird ein Projektzeitplan mit zwei Aufgabenlayern angezeigt. Die dickeren Balken stellen die tatsächliche Dauer der Aufgabe dar, während die dünneren Balken die geplante Dauer darstellen. Die Balkenfarbe gibt den Status der Aufgaben an, und die Höhe der Balken gibt an, wie viele Ressourcen von den Aufgaben verwendet werden. Für die Aufgabe "Testing" wird eine Raute angezeigt, da für sie kein Enddatum definiert wurde.

.png

Sie können die Visualisierungseigenschaften aktualisieren, um die Achsenskalierungen, Labels und Positionen zu ändern und die Rasterlinien zu konfigurieren.

Um die Daten in einem Gantt-Diagramm genauer anzuzeigen, verwenden Sie die Steuerelemente "Vergrößern" und "Verkleinern" für die Visualisierung.

In diesem Tutorial erfahren Sie, wie Sie Gantt-Diagrammvisualisierungen erstellen und anpassen. Tutorial
