Localización de nodos

Al mostrar puntos de vista en un formato paralelo, puede seleccionar un nodo en un punto de vista y ubicar el mismo nodo en el otro punto de vista.

La función Localizar nodo realiza la búsqueda del nodo en este orden:

  1. Si el tipo de nodo de origen también existe en el punto de vista de destino, se busca el nodo en ese tipo de nodo por nombre, después, por nombre alternativo y, por último, por enlace de nodo (consulte Acerca de los enlaces de nodos).
  2. Si el tipo de nodo de origen no existe en el punto de vista de destino, se utiliza cualquier conversor de tipo de nodo que exista para el tipo de nodo de origen para buscar el nodo en otros tipos de nodo de destino por nombre, después, por nombre alternativo y, por último, por enlace de nodo.

Nota:

Los conversores de tipo de nodo son necesarios para localizar nodos de diferentes tipos de nodos entre dos puntos de vista en diseños paralelos. Consulte Trabajo con conversores de tipo de nodo.

Al localizar nodos entre puntos de vista de jerarquía, la función Localizar nodo intenta buscar el mismo nodo bajo el mismo padre tanto en el punto de vista de destino como en el punto de vista de origen. Si el nodo no existe bajo ese padre en el punto de vista de destino, la función Localizar nodo busca la primera aparición del nodo.

Solo se puede localizar un nodo cada vez. Si desea localizar varios nodos, consulte Alineación de nodos.

Puede localizar un nodo:

  • Seleccionando un nodo de un punto de vista.

    Por ejemplo, en el punto de vista Depts by Geography, selecciona el nodo 220 y hace clic en el botón Localizar botón Localizar para buscarlo en el punto de vista Depts by LOB.


    ejemplo de diseño paralelo

  • Seleccionando el nodo de un elemento de solicitud.

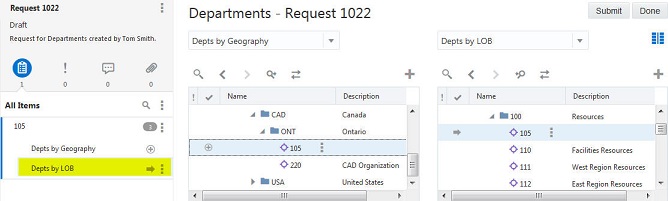

    Por ejemplo, en el elemento de solicitud del nodo 105, seleccione Depts by LOB para navegar hasta el nodo del punto de vista Depts by LOB.

    ejemplo de localización de nodo en una solicitud

Para localizar un nodo de los puntos de vista paralelos:

  1. Muestre dos puntos de vista con el formato lado a lado
  2. Seleccione un nodo de un punto de vista.
  3. Haga clic en botón Localizar nodo en el punto de vista en el que ha seleccionado el nodo.

    Nota:

    Mientras el proceso de localización está en ejecución, no se pueden realizar otras operaciones en la página.

    El nodo está resaltado en el otro punto de vista. El nodo localizado es un nodo con el mismo nombre o nombre alternativo y tipo de nodo o, si los tipos de nodos son diferentes, el mismo nombre de nodo o nombre alternativo y un conversor de tipo de nodo, si es aplicable.
