Espaciado y alineación

A continuación se indican algunas de las mejores prácticas que se deben seguir para el espaciado y la alineación de los gráficos y las cuadrículas en los paneles:

• Asegúrese de que las cuadrículas llenen el área designada completa.

• Los colores de fondo de cuadrícula deben indicar las celdas activas y de solo lectura, si es aplicable.

• Coloque las leyendas en una ubicación de modo que los gráficos queden alineados. Por ejemplo, en el panel siguiente, ambas leyendas están situadas debajo de los gráficos de modo que la línea del eje x del gráfico inferior se alinea con la línea del eje x del gráfico situado encima. Si una de las leyendas estuviera situada a la derecha del gráfico, las líneas del eje x no estarían alineadas.

• Para reducir la saturación, considere la posibilidad de combinar gráficos con información similar (por ejemplo, Flujo de efectivo de actividades operativas y no operativas) en un único gráfico.

• Otra forma de reducir la saturación es ocultar los PDV locales y globales.

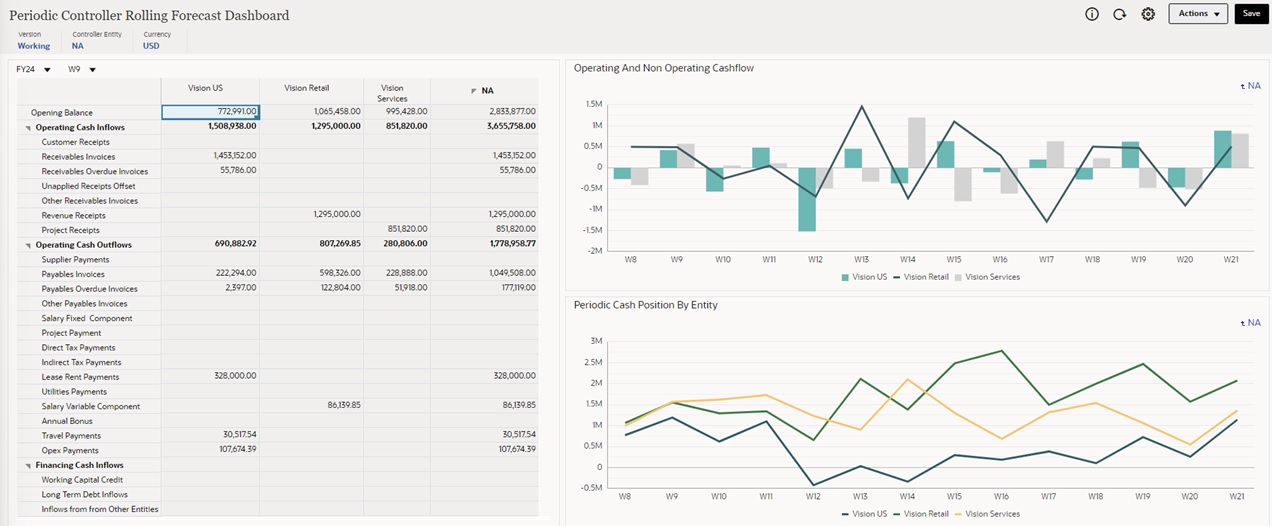

Figure 11-9 Panel de ejemplo: Previsión continua de controlador periódica
