A propos des diagrammes de Gantt

Dans Oracle Analytics, vous pouvez utiliser des diagrammes de Gantt pour visualiser les plannings de projet ou d'opération, et suivre la progression et la durée de tâches ou d'événements.

Les diagrammes de Gantt utilisent l'axe vertical pour répertorier les tâches ou événements, et l'axe horizontal pour afficher la durée. Les barres horizontales du diagramme représentent la durée de chaque tâche ou événement. Les losanges représentent les tâches ou les événements qui n'ont pas de date de fin dans les données.

Vous pouvez afficher deux périodes, ou couches, dans un diagramme de Gantt. Par exemple, vous pouvez comparer la durée prévue des tâches d'un projet à la durée réelle nécessaire pour les effectuer.

Vous pouvez utiliser des colonnes supplémentaires pour appliquer une couleur ou une taille aux barres dans la visualisation afin de représenter des données telles que le statut des tâches et leur complexité, ou les ressources utilisées.

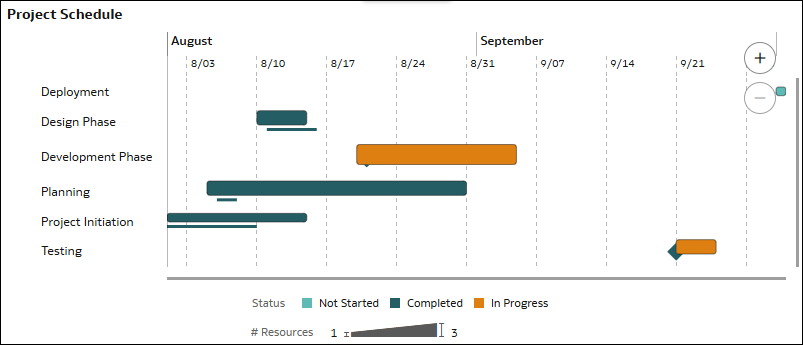

Par exemple, ce diagramme de Gantt présente un planning de projet avec deux couches de tâches. Les barres plus épaisses représentent la durée réelle de la tâche, tandis que les barres plus fines représentent la durée prévue. La couleur de la barre représente le statut des tâches et la hauteur des barres représente le nombre de ressources utilisées pour les tâches. Un losange est affiché pour la tâche Testing car aucune date de fin n'a été définie.

.png

Vous pouvez mettre à jour les propriétés de visualisation afin de modifier les échelles des axes, les libellés et la position, ainsi que pour configurer le quadrillage.

Pour voir les données plus en détail dans un diagramme de Gantt, utilisez les contrôles de zoom avant et de zoom arrière dans la visualisation.

Ce tutoriel explique comment créer et personnaliser des visualisations de type Diagramme de Gantt. Tutoriel
