A propos du traçage d'allocations

Pour commencer un traçage d'allocations, vous sélectionnez un noeud focal, défini par le PDV et la vue de modèle saisis dans l'écran Paramètres de traçage. A partir de ce noeud, vous pouvez tracer vers l'avant ou vers l'arrière.

Lorsque vous tracez vers l'arrière, vous affichez les allocations qui contribuent à la dimension sélectionnée du noeud focal. Le premier niveau en amont du noeud focal est le noeud de règle, qui présente la contribution de chaque règle. Le niveau suivant, en amont du noeud de règle, est le noeud de dimension. Les noeuds de dimension indiquent la contribution de chaque membre pour la dimension sélectionnée au niveau supérieur, ou pour la génération ou le niveau sélectionné (Figure 9-4).

Remarque :

Cette figure est une vue "en zoom arrière" de façon à afficher un grand nombre de noeuds. Vous pouvez zoomer afin d'afficher des détails et déplacer le graphique sur l'écran pour placer le focus sur différentes parties (Réalisation d'un traçage d'allocations).

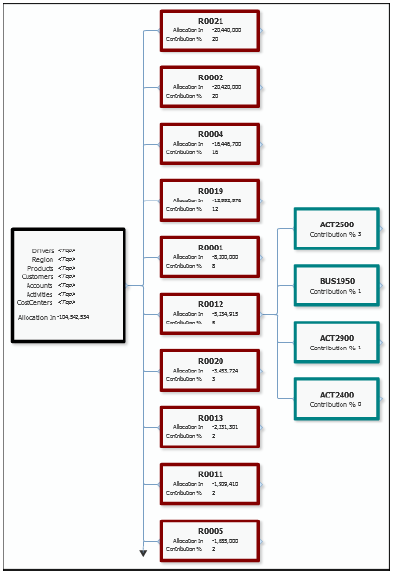

Figure 9-4 Zone de traçage d'allocations avec noeuds, traçage vers l'arrière


On trouve d'abord le noeud focal, puis, à sa droite, une colonne de noeuds de règle et enfin les noeuds de dimension.

Dans la présentation par défaut, les noeuds sont affichés en colonnes. Le noeud focal, unique, est suivi d'une colonne de noeuds de règle, puis d'une colonne de noeuds de dimension pour le noeud de règle développé. Les noeuds de règle et de dimension affichent le pourcentage de leur contribution à la valeur du noeud focal.

Lorsque vous tracez vers l'avant à partir du noeud focal, les noeuds de règle et de dimension affichent les contributions de leurs prédécesseurs (Allocation - Sortie), du noeud focal vers les noeuds de règle et des noeuds de règle vers les noeuds de dimension.
