À propos des diagrammes de Gantt

Dans Oracle Analytics, vous pouvez utiliser des diagrammes de Gantt pour visualiser les programmes de projet ou d'opération et suivre l'avancement et la durée des tâches ou des événements.

Les diagrammes de Gantt utilisent l'axe vertical pour afficher la liste des tâches ou des événements et l'axe horizontal pour afficher le temps. Les barres horizontales du diagramme représentent la durée de chaque tâche ou événement. Les losanges représentent les tâches ou les événements sans date de fin dans les données.

Vous pouvez afficher deux intervalles de temps, ou deux couches, dans un diagramme de Gantt. Par exemple, vous pouvez comparer la durée planifiée des tâches d'un projet avec le temps réel nécessaire pour les terminer.

Vous pouvez utiliser des colonnes supplémentaires pour appliquer une couleur ou une taille aux barres de la visualisation afin de représenter, par exemple, le statut des tâches, leur complexité ou les ressources utilisées.

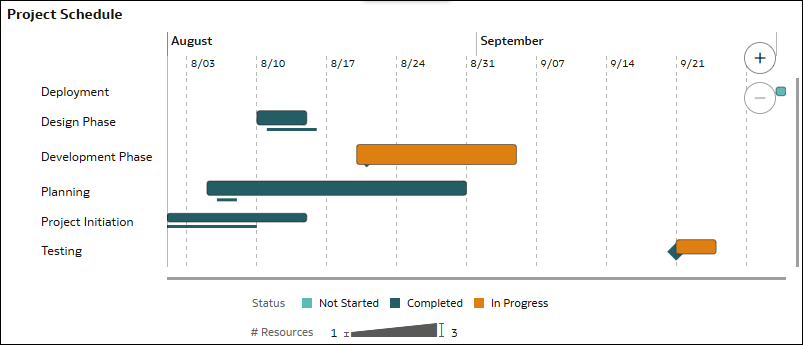

Par exemple, ce diagramme de Gantt affiche un programme de projet comportant deux couches de tâches. Les barres plus épaisses représentent la durée réelle de la tâche tandis que les barres plus fines représentent la durée planifiée. La couleur des barres représente le statut des tâches, et la hauteur des barres indique le nombre de ressources utilisées par les tâches. La tâche Test affiche un losange, car elle n'a pas de date de fin définie.

.png

Vous pouvez mettre à jour les propriétés de la visualisation pour modifier les échelles, les étiquettes et la position des axes, ainsi que configurer le quadrillage.

Pour voir plus clairement les données d'un diagramme de Gantt, utilisez les contrôles Zoom avant et Zoom arrière de la visualisation.

Ce tutoriel explique comment créer et personnaliser des visualisations de diagramme de Gantt. Tutoriel
