A Gantt-diagramok ismertetése

Az Oracle Analytics szolgáltatásban Gantt-diagramok segítségével ábrázolhatja a projekt- vagy műveletütemezéseket, és nyomon követheti a feladatok vagy események előrehaladását és időtartamát.

A Gantt-diagramok a függőleges tengelyt használják a feladatok vagy események listázásához, a vízszintes tengelyt pedig az idő megjelenítéséhez. A diagram vízszintes sávjai az egyes feladatok vagy események időtartamát jelölik. A rombuszok olyan feladatokat vagy eseményeket jelölnek, amelyeknek nincs záró dátuma az adatokban.

A Gantt-diagramon két időtartomány vagy réteg jeleníthető meg. Például, előfordulhat, hogy össze szeretné hasonlítani egy projekt feladatainak tervezett időtartamát az elvégzésükhöz szükséges tényleges idővel.

További oszlopok használatával színt vagy méretet alkalmazhat az ábrázolás sávjaira, hogy olyan dolgokat jelenítsen meg, mint a feladat státusza és összetettsége, vagy a felhasznált erőforrások.

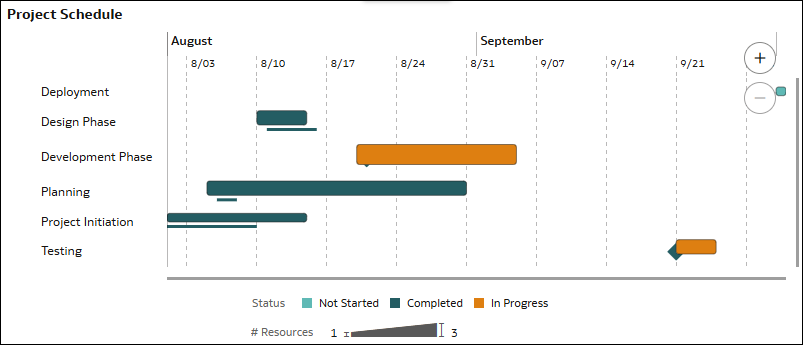

Ez a Gantt-diagram például egy projektütemezést mutat két feladatréteggel. A vastagabb sávok a feladat tényleges időtartamát jelölik, míg a vékonyabb sávok a tervezett időtartamot. A sáv színe a feladatok státuszát jelzi, a sávok magassága pedig azt, hogy a feladatok mennyi erőforrást használnak. A tesztelési feladat rombusz ikont jelenít meg, mert nem rendelkezik definiált záró dátummal.

.png ábra leírása

Módosíthatja az ábrázolás tulajdonságait a tengely léptékeinek, feliratainak és pozíciójának módosításához, valamint a hálóvonalak konfigurálásához.

A Gantt-diagram adatainak tisztább megjelenítéséhez használja a Nagyítás és a Kicsinyítés vezérlőelemeket az ábrázoláson.

Ez az útmutató bemutatja, hogyan hozhat létre és szabhat testre Gantt-diagramos ábrázolásokat. Útmutató
