Informazioni sui diagrammi di Gantt

In Oracle Analytics è possibile utilizzare i diagrammi di Gantt per visualizzare le pianificazioni di progetti o operazioni e tenere traccia dell'avanzamento e della durata di task o eventi.

I diagrammi di Gantt utilizzano l'asse verticale per elencare task o eventi e l'asse orizzontale per visualizzare il tempo. Le barre orizzontali nel diagramma rappresentano la durata di ogni task o evento. I rombi rappresentano task o eventi senza data di fine nei dati.

In un diagramma di Gantt è possibile visualizzare due intervalli di tempo o layer. Ad esempio, è possibile confrontare la durata pianificata dei task in un progetto con il tempo effettivo che è stato necessario per completarli.

È possibile utilizzare colonne aggiuntive per applicare il colore o la dimensione alle barre nella visualizzazione per rappresentare elementi quali lo stato e la complessità dei task o le risorse utilizzate.

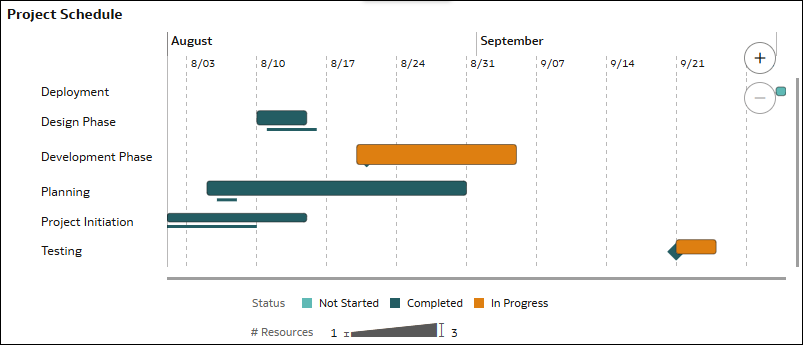

Ad esempio, questo diagramma di Gantt mostra la pianificazione di un progetto con due layer di task. Le barre più spesse rappresentano la durata effettiva dei task mentre le barre più sottili rappresentano la durata pianificata. Il colore delle barre rappresenta lo stato dei task e l'altezza delle barre rappresenta la quantità di risorse utilizzate dai task. Il task Testing visualizza un rombo perché non ha una data di fine definita.

.png

È possibile aggiornare le proprietà di visualizzazione per modificare le scale degli assi, le etichette e la posizione, nonché configurare le linee della griglia.

Per visualizzare i dati in un diagramma di Gantt in modo più chiaro, utilizzare i controlli Ingrandisci e Riduci nella visualizzazione.

In questa esercitazione viene descritto come creare e personalizzare le visualizzazioni diagramma di Gantt. Esercitazione
