Gantt-diagrammen

In Oracle Analytics kunt u Gantt-diagrammen gebruiken om project- of bewerkingsschema's te visualiseren en de voortgang en duur van taken of events bij te houden.

In Gantt-diagrammen wordt de verticale as gebruikt om taken of events weer te geven en de horizontale as om de tijd te tonen. Horizontale balken in het diagram vertegenwoordigen de duur van elke taak of elk event. Diamanten vertegenwoordigen taken of events zonder einddatum in de gegevens.

U kunt twee tijdbereiken, of lagen, in een Gantt-diagram tonen. U kunt bijvoorbeeld de geplande duur van de taken in een project vergelijken met de werkelijke tijd die het kostte om de taken te voltooien.

Er worden extra kolommen gebruikt om kleur of grootte toe te passen op de balken in de visualisatie om zaken als taakstatus en complexiteit of gebruikte resources weer te geven.

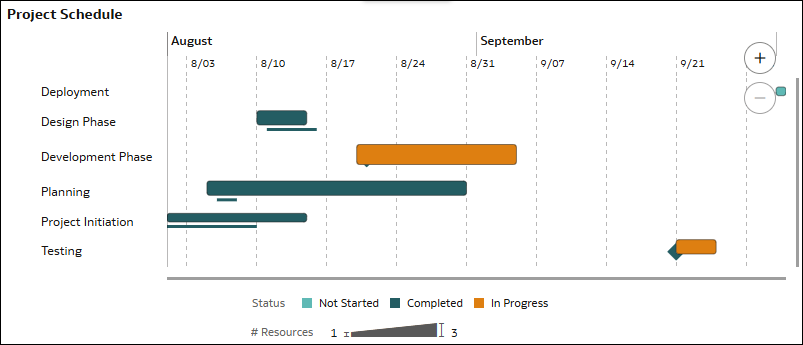

In dit Gantt-diagram wordt bijvoorbeeld een projectplanning met twee lagen taken getoond. De dikkere staven stellen de werkelijke taakduur voor, de dunnere staven de geplande duur. De balkkleur geeft de status van de taken aan en de hoogte van de balken geeft aan hoeveel resources door de taken worden gebruikt. In de testtaak wordt een diamant getoond omdat er geen einddatum voor is gedefinieerd.

.png

U kunt de visualisatie-eigenschappen bijwerken om de asschalen, labels en positie te wijzigen en de rasterlijnen te configureren.

Als u de gegevens in een Gantt-diagram duidelijker wilt weergeven, gebruikt u de besturingselementen 'Inzoomen' en 'Uitzoomen' in de visualisatie.

In deze zelfstudie wordt getoond hoe u visualisaties van Gantt-diagrammen maakt en aanpast. Zelfstudie
