Aanvullende kolommen toevoegen aan de rijen in een Gantt-diagram
Toon meerdere items in elke rij van een Gantt-diagram. U kunt bijvoorbeeld taken en de bijbehorende subtaken tonen.
Als u in een Gantt-diagram meerdere items per rij wilt tonen, voegt u meerdere hiërarchisch gerelateerde kolommen toe aan 'Categorie' in het deelvenster 'Grammatica'. De volgorde waarin de items worden weergegeven onder 'Categorie' bepaalt hoe deze worden weergegeven in de visualisatie. U kunt elk rij-item op de verticale as van de visualisatie uitvouwen om de balken voor de secundaire items te zien.

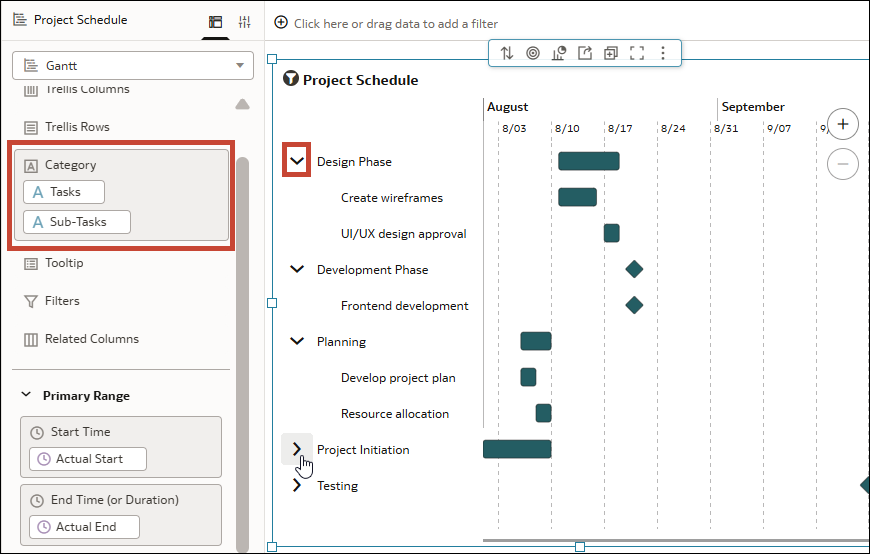

U kunt in 'Categorie' bijvoorbeeld kolommen gebruiken met de naam 'Taken' en 'Subtaken'. 'Taken' en 'Subtaken' hebben bijbehorende kolommen 'Werkelijke begindatum' en 'Werkelijke einddatum'. In de visualisatie kunt u elke taak, zoals een ontwerpfase, op de verticale as uitvouwen om de balken voor de gerelateerde subtaken te bekijken, zoals wireframes maken en goedkeuring van een UI/UX-ontwerp.
.png
- Beweeg op de beginpagina de muisaanwijzer boven een werkmap, klik op Acties en selecteer Openen.
- Klik op de Gantt-visualisatie om deze te selecteren.
- Klik in het deelvenster 'Gegevens' op Gegevens en sleep de gerelateerde attribuutkolom naar Categorie in het deelvenster 'Grammatica' onder de bestaande attribuutkolom.
- Vouw op de verticale as de categorieën op het hoogste niveau uit en toon de subcategorieën.
- Klik op Opslaan.
