Kleur en grootte gebruiken in een Gantt-diagram
Voeg context toe aan uw Gantt-grafiek door kolommen toe te voegen aan 'Kleur' en 'Grootte' in het deelvenster 'Grammatica'. Hiermee worden de kleur en grootte van de staven in het diagram gewijzigd en wordt een legenda aan de visualisatie toegevoegd om de betekenis aan te geven.

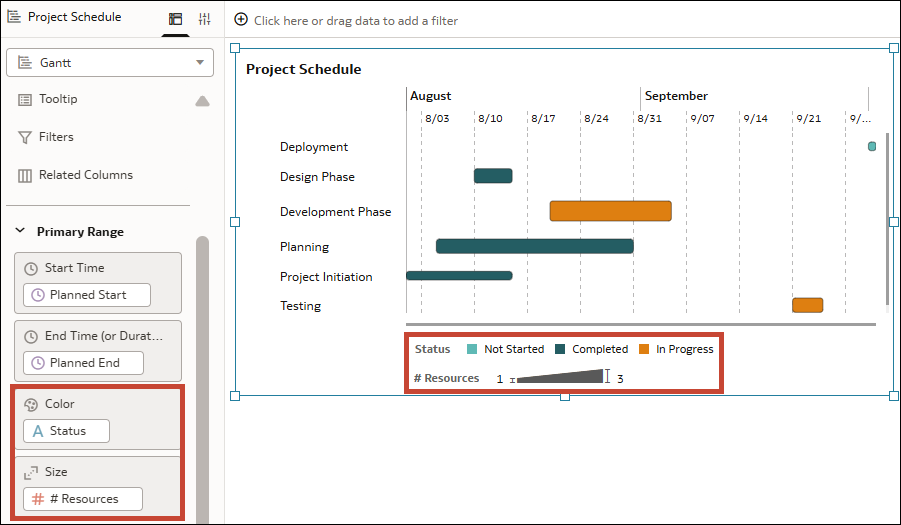

U kunt bijvoorbeeld de kleur van de staven gebruiken om de status van de taken aan te geven met behulp van een attribuut zoals 'Status'. Ook kunt u de grootte van de staven gebruiken om het aantal resources aan te geven dat wordt verbruikt door de events met behulp van een maateenheid zoals 'Resources'.
.png
U kunt kolommen toevoegen aan 'Kleur' en 'Grootte' voor zowel het primaire bereik als het secundaire bereik. U kunt meerdere kolommen toevoegen aan 'Kleur', maar slechts één aan 'Grootte'.
- Beweeg op de beginpagina de muisaanwijzer boven een werkmap, klik op Acties en selecteer Openen.
- Klik op de Gantt-visualisatie om deze te selecteren.
- Sleep in het deelvenster 'Gegevens' een gepast attribuut of een metingkolom naar Kleur in het deelvenster 'Grammatica'.
- Sleep in het deelvenster 'Gegevens' een metingkolom naar Grootte in het deelvenster 'Grammatica'.
- Klik op Opslaan.
