Wykresy Gantta - informacje podstawowe

W Oracle Analytics można używać wykresów Gantta do wizualizowania harmonogramów projektów lub operacji bądź do śledzenia postępu i czasu trwania zadań lub zdarzeń.

Na wykresach Gantta oś pionowa służy do wyświetlania poszczególnych zadań lub zdarzeń, a oś pozioma reprezentuje oś czasu. Słupki poziome na wykresie reprezentują czas trwania każdego zadania lub zdarzenia. Romby reprezentują zadania lub zdarzenia niemające daty zakończenia w danych.

Na wykresie Gantta można wyświetlać dwa zakresy czasowe (dwie warstwy). Na przykład można porównywać planowany czas trwania zadań w projekcie z rzeczywistym czasem, jaki zajęło ich ukończenie.

Można wykorzystać dodatkowe kolumny, aby zastosować kolor lub rozmiar do słupków w wizualizacji w celu odzwierciedlenia parametrów takich jak status i złożoność zadania lub używane zasoby.

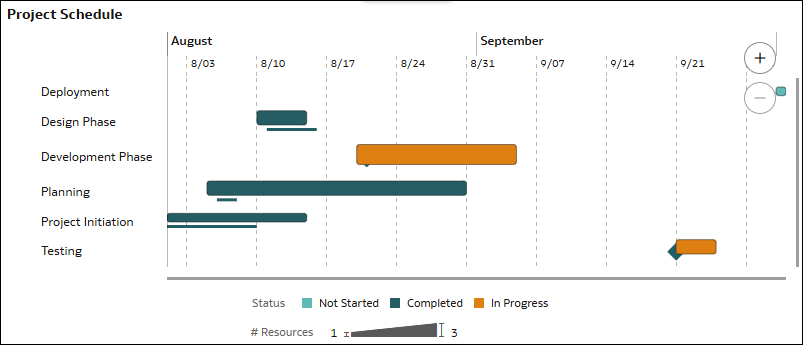

Na przykład ten wykres Gantta przedstawia harmonogram projektu z dwiema warstwami zadań. Szersze słupki reprezentują rzeczywisty czas trwania zadań, natomiast węższe słupki - planowany czas trwania. Kolor słupka reprezentuje status zadań, a wysokość słupków - liczbę zasobów używanych przez zadania. Dla zadania "Testing" jest wyświetlany romb, ponieważ nie ma ono zdefiniowanej daty zakończenia.

.png"

Można zaktualizować właściwości wizualizacji, aby zmienić skale osi, etykiety i położenie elementów, a także skonfigurować linie siatki.

Aby dane na wykresie Gantta były wyświetlane w sposób bardziej przejrzysty, można użyć formantów "Powiększ" i "Pomniejsz" w wizualizacji.

W tym samouczku przedstawiono sposób tworzenia i dostosowywania wizualizacji wykresów Gantta. Samouczek
