Exibição de Gráfico: Conclusão por Região

Este exemplo de gráfico mostra a conclusão das tarefas com base na região. Neste exemplo, o atributo Unidade Organizacional personalizado foi adicionado anteriormente e definido com valores para tarefas concluídas com base na região.

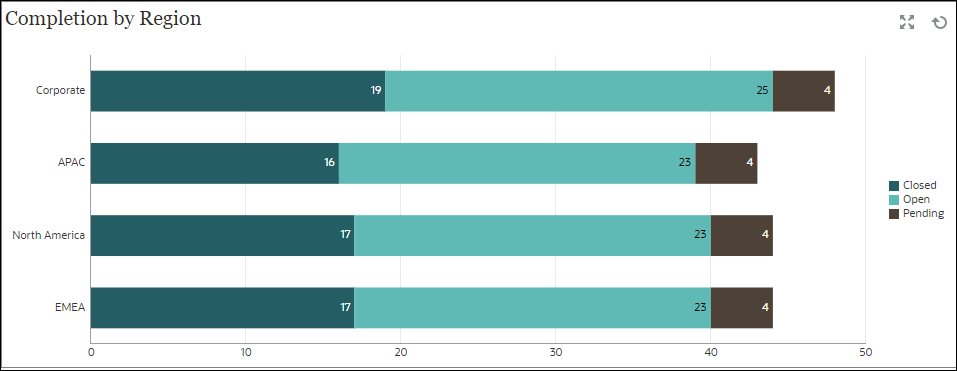

Conclusão das Tarefas por Região

No dashboard, exibição esquerda inferior:

  1. Clique no ícone Tipo de Objeto e selecione Tarefas.
  2. Clique no ícone Seletor de Exibição e selecione Exibição de Gráfico.
  3. Clique no ícone Configurações e especifique o seguinte:
    • Na guia Propriedades:

      • Título: Conclusão por Região

      • Tipo: Coluna
      • Plano de Fundo: Sem preenchimento
      • Posição do Rótulo: Borda Interna
      • Orientação: Horizontal
      • Linhas de Grade: Marque esta caixa de seleção
      • Período: Seleção
    • Na guia Layout:
      • Eixo X:
        • Tipo: Atributo

        • Atributo 1: Unidade Organizacional

          (Este atributo personalizado deve ter sido adicionado anteriormente para ser exibido na lista.)
        • Classificar: Unidade Organizacional no primeiro menu suspenso e Decrescente no segundo menu suspenso.
      • Legenda (Série):
        • Valor: Tarefa
        • Agregação: Contagem
        • Categorias: Status
    • Na guia Eixo:

      • Eixo Y: Marque esta caixa de seleção

      • Mínimo: Automático
      • Máximo: Automático

      • Unidade Principal: Automático

      • Unidade Secundária: Automático
    • Na guia Legenda:
      • Posição da Legenda: Direita
      • Paleta: Redwood
      • Selecione os rótulos padrão para cada série: Fechada, Erro, Aberta ePendente.
      • Selecione as cores padrão para cada série.

  4. Clique em OK.
