Exibição de Gráfico: Diários por Modelo

Este exemplo mostra como criar uma exibição de gráfico que mostra o número de diários com base no modelo. Essa exibição também mostra o número de diários com o aprovador e o preparador.

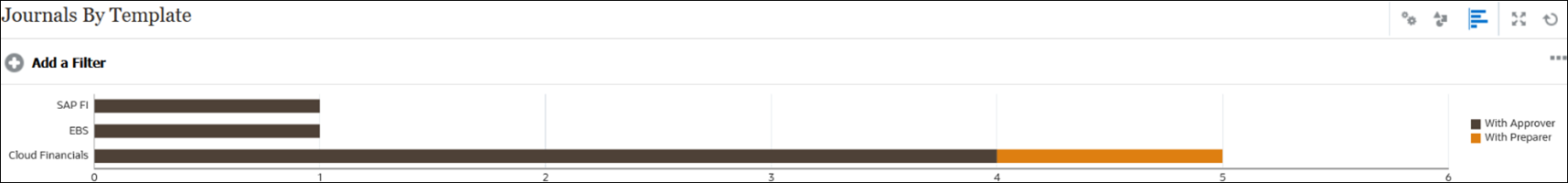

Diários por Modelo

No dashboard, exibição esquerda superior:

  1. Clique no ícone Tipo de Objeto e selecione Diários do Enterprise.
  2. Clique no ícone Seletor de Exibição e selecione Exibição de Gráfico.
  3. Clique no ícone Configurações e especifique o seguinte:
    • Na guia Propriedades:

      • Título: Diários por Modelo

      • Tipo: Coluna

      • Plano de Fundo: Sem preenchimento

      • Posição do Rótulo: Sem rótulo

      • Orientação: Horizontal
      • Linhas de Grade: Marque esta caixa de seleção
      • Período: Seleção
    • Na guia Layout:
      • Eixo X:
        • Tipo: Atributo
        • Atributo 1: Modelo
        • Classificar: Modelo no primeiro menu suspenso e Decrescente no segundo menu suspenso.
      • Legenda (Série):

        • Valor: Diário

        • Agregação: Contagem
        • Categorias: Status (Detalhado)
    • Na guia Eixo:
      • Selecione Eixo Y.
      • Mínimo: Automático
      • Máximo: Automático

      • Unidade Principal: Automático

      • Unidade Secundária: Automático

    • Na guia Legenda:
      • Posição da Legenda: Direita
      • Paleta: Redwood
      • Selecione os rótulos padrão para cada série.
      • Selecione as cores padrão para cada série.
  4. Clique em OK.
