Despre diagramele Gantt

În Oracle Analytics, puteţi utiliza diagramele Gantt pt. a vizualiza programările proiectelor sau operaţiunilor şi a urmări stadiul şi durata sarcinilor sau evenimentelor.

Diagramele Gantt utilizează axa verticală pt. a lista sarcinile sau evenimentele şi axa orizontală pt. afişarea orelor. Barele orizontale din diagramă reprezintă durata fiecărei sarcini sau a fiecărui eveniment. Romburile reprezintă sarcini sau evenimente fără dată finală în date.

Puteţi afişa două intervale de timp, adică straturi, într-o diagramă Gantt. De exemplu, este recomandabil să comparaţi durata planificată a sarcinilor dintr-un proiect cu durata efectivă necesară pentru finalizarea acestora.

Utilizaţi coloane suplimentare pt. a aplica culoarea sau dimensiunea barelor din vizualizare pt. a reprezenta lucruri precum starea şi complexitatea sarcinii sau resursele utilizate.

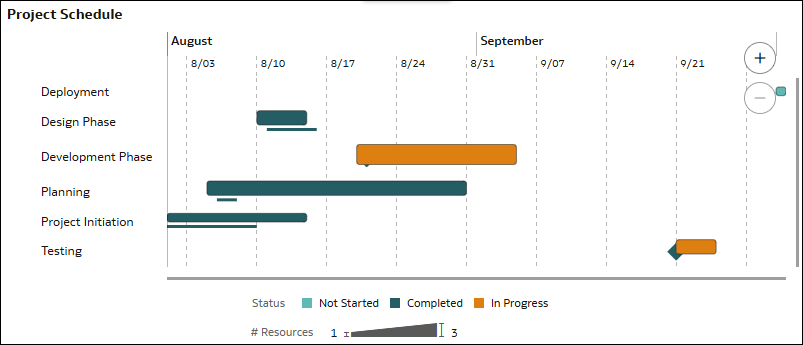

De exemplu, această diagramă Gantt afişează o programare de proiect cu două straturi de sarcini. Barele mai groase reprezintă durata efectivă a sarcinii, în timp ce barele mai subţiri reprezintă durata planificată. Culoarea barei reprezintă starea sarcinilor, iar înălţimea barelor reprezintă numărul de resurse utilizate de sarcini. Sarcina de testare afişează un romb, deoarece nu are o dată finală definită.

.png

Puteţi actualiza proprietăţile vizualizării: modificaţi scalele, etichetele şi poziţia axei şi configuraţi liniile grilei.

Pentru a vizualiza mai clar datele dintr-o diagramă Gantt, utilizaţi controalele Mărire şi Micşorare din vizualizare.

Acest tutorial vă arată cum să creaţi şi să personalizaţi vizualizările diagramei Gantt. Tutorial
