О диаграммах Гантта

В Oracle Analytics можно использовать диаграммы Гантта для визуализации графиков проектов или операций и отслеживания хода выполнения и продолжительности задач или событий.

Диаграммы Гантта используют вертикальную ось для отображения списка задач или событий, а горизонтальную ось для отображения времени. Горизонтальные столбцы на диаграмме представляют продолжительность каждой задачи или события. Ромбы представляют задачи или события без конечной даты в данных.

На диаграмме Гантта можно отобразить два диапазона времени или слоя. Например, можно сравнить запланированную продолжительность задач в проекте с фактическим временем, затраченным на их выполнение.

Дополнительные столбцы используются для придания цвета или размера столбцам в визуализации, чтобы отобразить такие параметры, как статус и сложность задачи или используемые ресурсы.

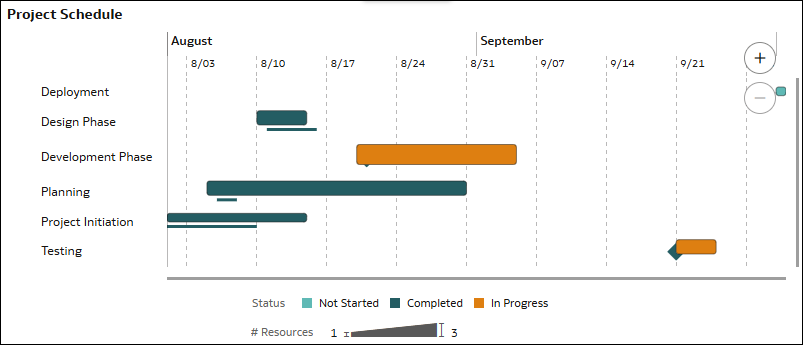

Например, на этой диаграмме Гантта показан график проекта с двумя уровнями задач. Более толстые столбцы представляют фактическую продолжительность задачи, а более тонкие – запланированную. Цвет столбца отображает статус задач, а высота  – количество ресурсов, используемых задачами. Задача тестирования отображается как ромб, поскольку у него нет определенной конечной даты.

.png

Свойства визуализации можно обновить для изменения масштаба осей, меток и положения, а также для настройки линий сетки.

Для более наглядного просмотра данных в диаграмме Гантта используйте элементы управления "Увеличить" и "Уменьшить" на визуализации.

В этом руководстве показано, как создавать и настраивать визуализации диаграмм Гантта. Руководство
