Ganttove diagramy

V službe Oracle Analytics môžete pomocou Ganttových diagramov vizualizovať plány projektov alebo operácií a sledovať priebeh a trvanie úloh alebo udalostí.

Ganttove diagramy používajú zvislú os na zobrazenie úloh alebo udalostí a vodorovnú os na zobrazenie času. Vodorovné pruhy v diagrame predstavujú trvanie každej úlohy alebo udalosti. Kosoštvorce predstavujú úlohy alebo udalosti bez koncového dátumu v dátach.

V Ganttovom diagrame môžete zobraziť dva časové rozsahy alebo vrstvy. Môžete napríklad porovnať plánované trvanie úloh v projekte so skutočným časom potrebným na ich dokončenie.

Ďalšie stĺpce môžete použiť na aplikovanie farby alebo veľkosti na pruhy vo vizualizácii, ktoré predstavujú napríklad stav a zložitosť úlohy alebo použité prostriedky.

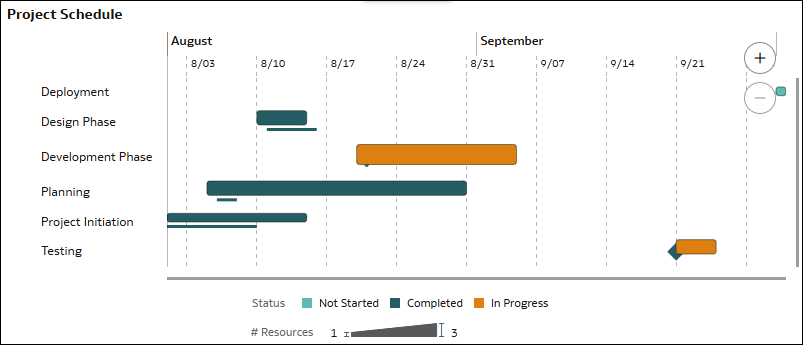

Tento Ganttov diagram napríklad zobrazuje plán projektu s dvoma vrstvami úloh. Hrubšie pruhy predstavujú skutočné trvanie úloh, zatiaľ čo tenšie pruhy predstavujú plánované trvanie. Farba pruhu predstavuje stav úloh a výška pruhov počet prostriedkov, ktoré úlohy využívajú. Pri úlohe Testing (Testovanie) sa zobrazuje kosoštvorec, pretože nemá definovaný koncový dátum.

.png

Ak chcete zmeniť mierky, návesti a pozíciu osí alebo nakonfigurovať čiary mriežky, môžete aktualizovať vlastnosti vizualizácie.

Ak chcete dáta v Ganttovom diagrame zobraziť jasnejšie, použite ovládacie prvky Priblížiť a Oddialiť vo vizualizácii.

V tomto tutoriáli sa dozviete, ako vytvoriť a prispôsobiť vizualizácie Ganttovho diagramu. Tutoriál
